KIA Rio (2000-2005) – caja de fusibles

KIA Rio (2000-2005) – diagrama de la caja de fusibles

Año de fabricación: 2000, 2001, 2002, 2003, 2004, 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el KIA Rio (2000-2005) es el fusible CIGAR en la caja de fusibles del salpicadero.

Panel de fusibles del salpicadero

Fusible	Amp [A]	Descripción
A/BAG	10	Airbag
TURN LAMP	10	Intermitentes
METER	10	Cuadro de instrumentos; Luz de reserva; Señal acústica de advertencia.
ILLUMI	10	Iluminación
POWER SOCKET	15	Luz del maletero; Toma de corriente.
HAZARD	10	Luz de emergencia
STOP	15	Luz de freno, ABS
TAIL (RH)	10	Faro trasero (derecho / delantero izquierdo); Iluminación del interruptor.
TAIL (LH)	10	Faro trasero (izquierdo / delantero derecho)
CIGAR	15	Encendedor de cigarrillos
AUDIO	10	Audio; Espejo eléctrico.
WIPER (FRT)	15	Limpiaparabrisas (delantero); Lavaparabrisas (delantero); Techo corredizo.
WIPER (RR)	15	Limpiaparabrisas (trasero); Lavaparabrisas (trasero).
WARMER	15	Calefacción de asiento
MIRROR DEF	10	Desempañador de espejo
START	10	Unidad de control del motor; Unidad ECAT.

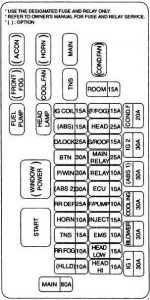

Caja de fusibles en el compartimento del motor

Fusible	Amp [A]	Descripción
ABS	15	ABS
RR FOG	10	Faro antiniebla trasero
F / FOG	15	Faro antiniebla delantero
MAIN	80	Batería
IG 1	30	ENCENDEDOR DE CIGARRILLOS 10A, AUDIO 10A, IGCOIL 15A, INTERMITENTE 10A, A/BAG 10A, LIMPIAPARABRISAS(RR) 15A, LIMPIAPARABRISAS(FRT) I5A, RELÉ 10A, ARRANQUE 10A,
BLOWER	30	Calefactor
COOLING	30	Ventilador de refrigeración
ABS 1	30	ABS
COND. FAN	20	Ventilador del condensador
HEAD-HI	15	Luces principales (altas)
HEAD-LOW	15	Luces principales (bajas)
EMS	10	Sensores del motor
INJECTOR	15	Inyector; Sensor de oxígeno.
F / PUMP	10	Bomba de combustible

ECU	10	Unidad de control del motor; Unidad ECAT; Relé principal,
RELAY	10	Motor del ventilador; Ventana eléctrica; Desempañador de la ventana trasera; Faro.
HLLD	10	–
MAIN RELAY	25	EMS 10A, INYECTOR 15A, BOMBA DE COMBUSTIBLE 10A, ECU 10A.
S / ROOF	15	Techo corredizo
MAIN	25	LUZ PRINCIPAL-ALTA 15A, LUZ PRINCIPAL-BAJA 15A, LUZ ANTINIEBLA(RR) 10A.
IG 2	30	–
TNS	15	TRASERO (LH) 10A, TRASERO(RH) 10A
HORN	10	Bocina
RR DEF	25	Desempañador de la ventana trasera
ABS 2	20	ABS
P / WIN	30	Ventana eléctrica
BTN	30	MEMORIA/HABITÁCULO 10A, STOP 15A, EMERGENCIA 15A
D / LOCK	25	Cierre centralizado eléctrico
IG COIL	15	Bobina de encendido
ROOM	15	Iluminación interior; Salpicadero; Señal acústica de advertencia.

Acerca del KIA Rio (2000-2005)

El KIA Rio, fabricado entre 2000 y 2005, es un vehículo compacto que ganó popularidad gracias a su fiabilidad y funcionamiento económico. Este modelo estaba disponible en varias versiones de carrocería, incluyendo sedán y hatchback. El KIA Rio ofrecía varias variantes de motor, siendo los más comunes los motores de gasolina de 1.3 y 1.5 litros. Estos motores eran conocidos por su eficiencia de combustible y bajos costos de operación, lo que hacía del KIA Rio una opción popular para los conductores urbanos. El interior del vehículo fue diseñado con énfasis en la practicidad y la comodidad, ofreciendo suficiente espacio para pasajeros y equipaje.

Diagrama de la caja de fusibles del KIA Rio

Esta página muestra el diagrama de la caja de fusibles para el modelo KIA Rio, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. En el KIA Rio, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y también en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y el uso correcto de los fusibles.
