KIA Stinger (2017-2022) – caja de fusibles
KIA Stinger – diagrama de la caja de fusibles
Años de producción: 2017, 2018, 2019, 2020, 2021, 2022.
El fusible del encendedor de cigarrillos (toma de corriente) en el KIA Stinger es el fusible POWER OUTLET 1 en la caja de fusibles del compartimento del motor.

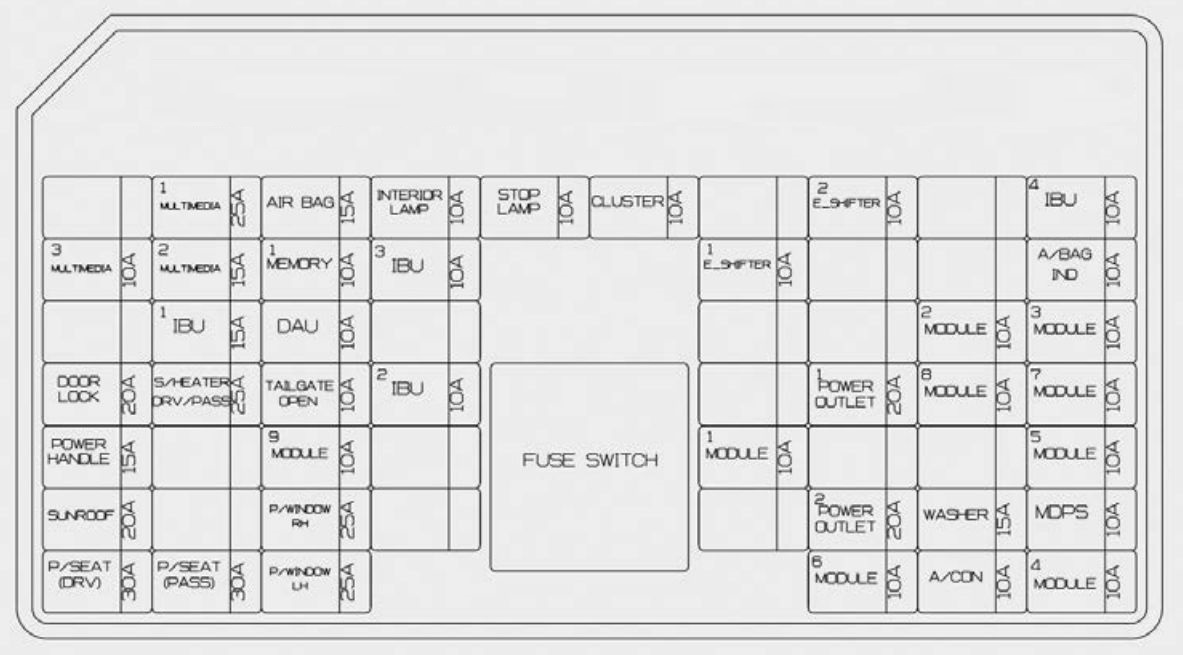

Panel de instrumentos (lado del conductor)
Dentro del panel de protección de fusibles/relés hay una etiqueta de fusibles/relés que describe el nombre y la capacidad del fusible/relé.
| Nombre del fusible | Amperaje [A] | Descripción |
| MULTI MEDIA 1 | 25 | Convertidor DC-DC bajo (Audio) |
| AIR BAG | 15 | Módulo de control SRS (sistema de seguridad suplementario) |
| INTERIOR LAMP | 10 | Bombilla del panel superior;
Luz interior central; Luz interior; Interruptor de luz nocturna; Manija izquierda, manija derecha; Bombilla del maletero; Manija izquierda, manija derecha; Bombilla de la guantera; Luz ambiental en la puerta del conductor y del pasajero; Bombilla en la puerta del conductor y del pasajero; Bombilla para el espacio para los pies. |
| STOP LAMP | 10 | IBU;
Interruptor de luces de freno. |
| CLUSTER | 10 | Panel de instrumentos;
Pantalla Head-Up. |
| E-SHIFTER 2 | 10 | Palanca de cambios electrónica de la transmisión automática (IG1) |
| IBU 4 | 10 | IBU (IG1) |
| MULTI MEDIA 3 | 10 | Panel de instrumentos;
Pantalla Head-Up; Interruptor del aire acondicionado. |
| MULTI MEDIA 2 | 15 | Audio |
| MEMORY 1 | 10 | Módulo de control del aire acondicionado;
Interruptor del aire acondicionado; Indicador de seguridad; Pantalla Head-Up. |
| IBU 3 | 10 | IBU (B +) |
| E-SHIFTER 1 | 10 | Palanca de cambios electrónica de la transmisión automática (B +) |
| A / BAG IND. | 10 | Panel de instrumentos;
Indicador de airbag del pasajero. |
| IBU 1 | 15 | IBU (B +) |
| DAU | 10 | Módulo de la puerta del conductor;
Espejo exterior del conductor y del pasajero (alimentación). |
| MODULE 2 | 10 | IBU (IG2) |
| MODULE 3 | 10 | Interruptor de la palanca de cambios de la transmisión automática;
Módulo de la puerta del conductor; Interruptor de luz de freno. |
| DOOR LOCK | 20 | Relé de bloqueo de puertas;
Relé de desbloqueo de puertas; Relé de desbloqueo de doble giro. |
| S / HEATER DRV / PASS |
25 | Módulo de control del asiento delantero ventilado;
Módulo de control de calefacción del asiento delantero. |
| PORTÓN TRASERO | 10 | Relé del portón trasero;
Relé de la tapa de combustible; Interruptor de emergencia del portón trasero. |
| IBU 2 | 10 | Sensor de lluvia |
| TOMA DE CORRIENTE 1 | 20 | Toma de corriente delantera n.º 2 |
| MÓDULO 8 | 10 | Controlador del ventilador de refrigeración (motor BLDC);
Monitor de 360 grados; Módulo de control de ventilación del asiento delantero; Módulo de control de calefacción del asiento delantero y trasero. |
| MÓDULO 7 | 10 | IBU;
Unidad ECS; AWD (tracción total); ECM (módulo de control electrónico); Módulo de control de crucero inteligente; Indicador de la palanca de cambios automática; Interruptor de la consola (delantero/superior); Módulo de advertencia de colisión en punto ciego; Manija izquierda / manija derecha; Sensor de ángulo de dirección; Módulo de inclinación y dirección telescópica; Cámara multifunción; Interruptor de colisión. |
| MANIJA DE ALIMENTACIÓN | 15 | Módulo de inclinación y dirección telescópica |
| MÓDULO 9 | 10 | Unidad de control de aire lumbar del conductor |
| MÓDULO 1 | 10 | Conector del bus de datos, interruptor de la consola (superior);
Unidad de control de la lámpara ambiental. |
| MÓDULO 5 | 10 | Módulo de control del aire acondicionado;
Interruptor del aire acondicionado; Audio; Convertidor DC-DC de baja corriente (audio / amplificador); Espejo electrocromático; Amplificador; Módulo de control del sistema de memoria integrado del conductor; Módulo de control de ventilación del asiento delantero; Módulo de control de calefacción del asiento delantero y trasero. |
| TECHO SOLAR | 20 | Unidad de control del techo solar (cristal) |
| VENTANILLA DERECHA | 25 | Módulo de la ventanilla del pasajero;
Módulo de la ventanilla trasera del lado derecho. |
| TOMA DE CORRIENTE 2 | 20 | Toma de corriente trasera |
| LIMPIAPARABRISAS | 15 | Interruptor multifunción |
| MDPS | 10 | Módulo MDPS (dirección asistida eléctrica)
(R-MDPS (dirección asistida eléctrica)) |
| ASIENTO (DRV) | 30 | Módulo de control del sistema de memoria integrado del conductor;
Módulo del asiento del conductor. |
| ASIENTO (PASS) | 30 | Módulo del asiento del pasajero |
| VENTANILLA IZQUIERDA | 25 | Módulo de la ventanilla del conductor;
Módulo de la ventanilla trasera. |
| MÓDULO 6 | 10 | IBU;
Convertidor DC-DC de baja corriente (audio / amplificador); Palanca de cambios electrónica de la transmisión automática (SBW (transmisión por cable)); Bloque de conexión en el compartimento del motor (RLY. 4 – relé de la toma de corriente) |
| A / C | 10 | Módulo de control del aire acondicionado;
Interruptor del aire acondicionado; Bloque de conexión en el compartimento del motor (relé del ventilador). |
| MÓDULO 4 | 10 | Unidad de control AFS;
Módulo de nivelación automática de los faros. |

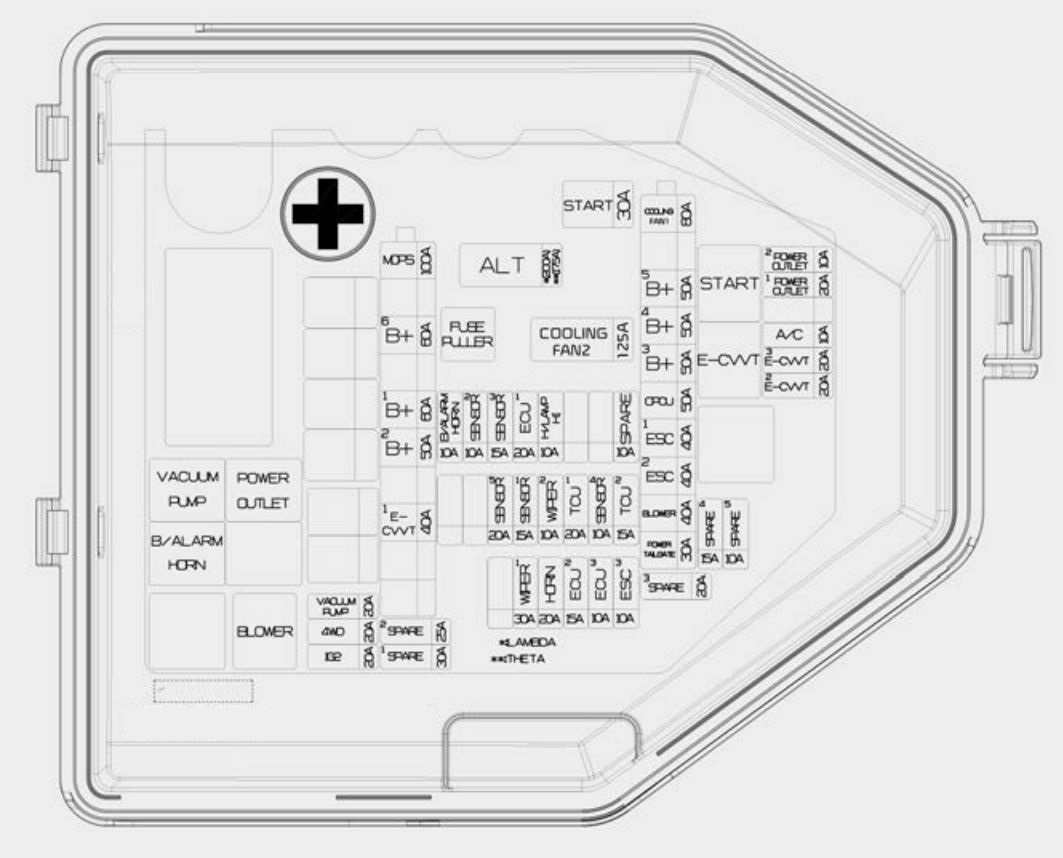

Diagrama de la caja de fusibles en el compartimento del motor
| Nombre del fusible | Amperaje [A] | Descripción |
| ALT | 175 | Alternador;
Fusible multifunción – VENTILADOR DE REFRIGERACIÓN 1 / B+5 / B+4 / B+3 / OPCU / ESC1 / ESC2 / VENTILADOR / PORTÓN TRASERO ELÉCTRICO. |
| 200 | ||
| VENTILADOR DE REFRIGERACIÓN 2 | 125 | [BLDC (motor sin escobillas)]
Controlador del ventilador de refrigeración |
| ARRANQUE | 30 | Relé de arranque |
| VENTILADOR DE REFRIGERACIÓN 1 | 80 | [BLDC (motor sin escobillas)]
Controlador del ventilador de refrigeración |
| B + 5 | 50 | Bloque de conectores del salpicadero
(fusible – LUZ DE FRENO / pérdida de corriente Fusible del dispositivo de corte automático / LUZ INTERIOR) |
| B + 4 | 50 | Bloque de conectores del salpicadero
(fusible -CIERRE DE PUERTAS / ELEVALUNAS ELÉCTRICO / CORTINILLA SOLAR / ASIENTO DELANTERO (DRV) / ASIENTO DELANTERO (PASS)) |
| B + 3 | 50 | Bloque de conectores del salpicadero
(fusible – CALEFACCIÓN ASIENTOS DELANTEROS/PASAJERO / PORTÓN TRASERO / MÓDULO9 / VENTANILLA DERECHA / VENTANILLA IZQUIERDA) |
| OPCU | 50 | Inversor eléctrico de la bomba de aceite |
| ESC 1 | 40 | Módulo de control ESC (control electrónico de estabilidad) |
| ESC 2 | 40 | Módulo de control ESC (control electrónico de estabilidad);
Conector de control universal. |
| VENTILADOR | 40 | Relé del ventilador |
| PORTÓN TRASERO ELÉCTRICO | 30 | Módulo del portón trasero eléctrico |
| MDPS | 100 | Grupo MDPS (dirección asistida eléctrica) |
| B + 6 | 60 | Relé de control del motor;
Fusible – BOCINA / LIMPIAPARABRISAS1 / FARO H / BOCINA DE ALARMA B) |
| B + 1 | 60 | Bloque de conexión del salpicadero
(fusible – IBU1 / IBU2) |
| B + 2 | 50 | Bloque de conexión del salpicadero
(fusible – E-SHIFTER1 / MÓDULO1) |
| E-CVVT 1 | 40 | [Motor THETA II 2.0L T-GDI] Relé E-CVVT |
| BOMBA DE VACÍO | 20 | Relé de la bomba de vacío |
| AWD | 20 | AWD (tracción total) ECM
(módulo de control electrónico) |
| IG 2 | 20 | Relé IG2 |
| TOMA DE CORRIENTE 2 | 10 | Cargador USB delantero / trasero;
Toma de corriente delantera n.º 2. |
| TOMA DE CORRIENTE 1 | 20 | Toma de corriente delantera n.º 1 |
| A / C | 10 | Módulo de control del aire acondicionado |
| E-CVVT 3 | 20 | [Motor THETA II 2.0L T-GDI] ECM (módulo de control del motor) |
| E-CVVT 2 | 20 | [Motor THETA II 2.0L T-GDI] ECM (módulo de control del motor) |
| ESC 3 | 10 | Módulo de control ESC (control electrónico de estabilidad);
Conector de control universal. |
| ECU 3 | 10 | ECM (módulo de control del motor) |
| ECU 2 | 15 | ECM (módulo de control del motor) |
| BOCINA | 20 | Relé de la bocina |
| LIMPIAPARABRISAS 1 | 30 | Relé de alimentación de los limpiaparabrisas |
| TCU 2 | 15 | TCM (módulo de control de la transmisión) |
| SENSOR 4 | 10 | Interruptor de vacío del freno;
Relé de la bomba de vacío; Inversor eléctrico de la bomba de aceite. |
| TCU 1 | 20 | TCM (módulo de control de la transmisión) |
| LIMPIAPARABRISAS 2 | 10 | IBU (unidad de control de carrocería integrada);
ECM (módulo de control electrónico). |
| SENSOR 1 | 15 | Bloqueo trasero de conectores auxiliares (relé de la bomba de combustible) |
| SENSOR 5 | 20 | [Motor THETA II 2.0L T-GDI] Bobina de encendido n.º 1 / n.º 2 / n.º 3 / n.º 4;
[Motor Lambda II 3.3L T-GDI] Bobina de encendido n.º 1 / n.º 2 / n.º 3 / n.º 4 / n.º 5 / n.º 6. |
| FARO ALTO | 10 | Relé del faro (alto) |
| ECU 1 | 20 | ECM (módulo de control del motor) |
| SENSOR 3 | 15 | [Motor THETA II 2.0L T-GDI] Sensor de oxígeno (alto);
[Motor Lambda II 3.3L T-GDI] Sensor de oxígeno n.º 2 / n.º 4. |
| SENSOR 2 | 10 | [Motor THETA II 2.0L T-GDI]
Termostato electrónico; Válvula reguladora de aceite; Válvula solenoide de descarga; Válvula solenoide RCV (regulación de la válvula de recirculación); Válvula de cierre del depósito [Motor Lambda II 3.3L T-GDI] Termostato electrónico; Válvula solenoide de presión de aceite; Válvula reguladora de aceite n.º 1 / n.º 2 / n.º 3 / n.º 4 (entrada / salida); Válvula reguladora solenoide RCV (regulación de la válvula de recirculación); Regulación de sobrepresión; Válvula solenoide; Válvula de cierre del depósito. |
| BOCINA DE ALARMA B | 10 | Relé de la bocina de alarma antirrobo |
Relés
| Nombre del relé | Tipo |
| Relé de la bomba de vacío | ISO HC MICRO |
| Relé de la bocina B | ISO MICRO |
| Relé de salida de corriente | ISO HC MICRO |
| Relé del ventilador | ISO HC MICRO |
| Relé de arranque | ISO HC MICRO |
| Relé E-CVVT (G4KL) | ISO MICRO |

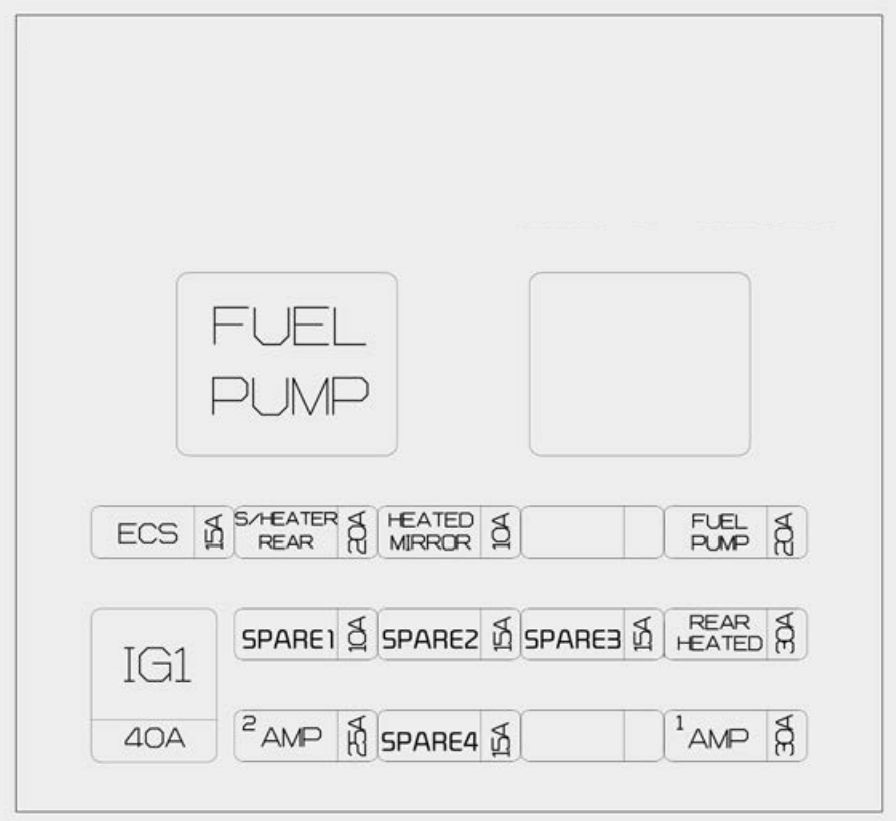

Panel trasero de la caja de fusibles
| Nombre del fusible | Amperaje [A] | Descripción |
| ECS | 15 | Unidad ECS (Control electrónico de suspensión) |
| CALEFACCIÓN TRASERA |
20 | Módulo de control de calefacción de los asientos traseros |
| ESPEJO CALEFACTADO |
10 | Interruptor del aire acondicionado;
Espejo exterior del conductor y del pasajero (alimentación). |
| BOMBA DE COMBUSTIBLE | 20 | Relé de la bomba de combustible |
| REPUESTO1 | 10 | – |
| REPUESTO2 | 15 | – |
| REPUESTO3 | 15 | – |
| CALEFACCIÓN TRASERA | 30 | Relé de calefacción trasera |
| AMP 2 | 25 | AMP (amplificador) (MOBIS / PREMIUM) |
| REPUESTO4 | 15 | – |
| AMP 1 | 30 | Convertidor DC-DC bajo (amplificador) |
| IG 1 | 40 | Relé IG1 / ACC |

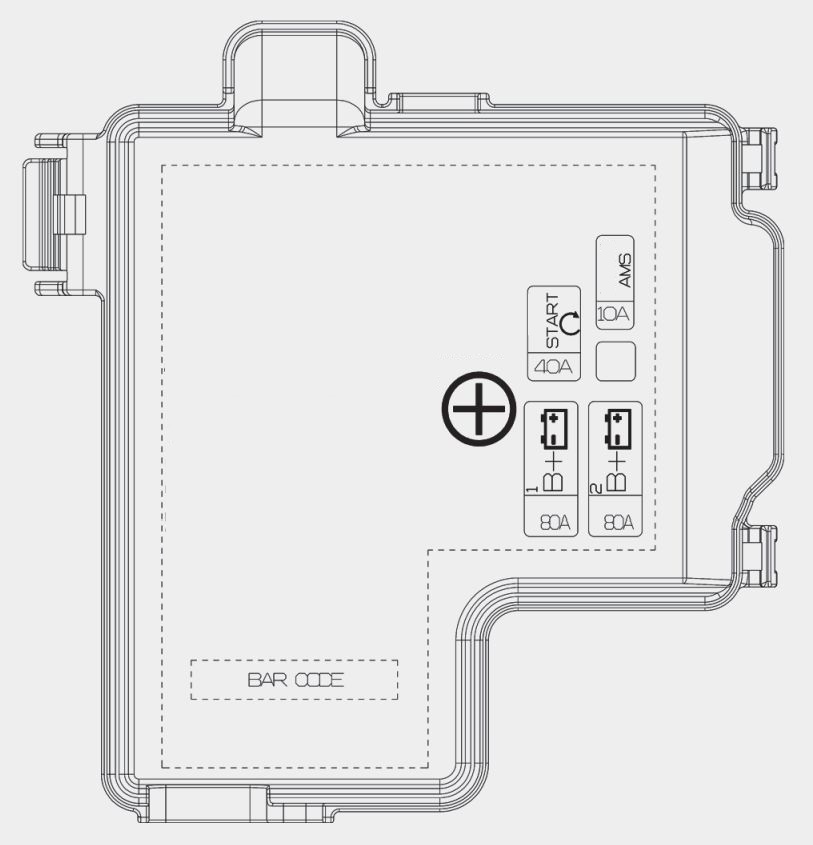

Cubierta de los terminales de la batería
| Nombre del fusible | Amperaje [A] | Descripción |
| B + 1 | 80 | Bloqueo de los conectores auxiliares traseros (fusible – BOMBA DE COMBUSTIBLE / CALEFACCIÓN TRASERA / AMP1) |
| B + 2 | 80 | Bloqueo de los conectores auxiliares traseros (fusible – ECS / CALEFACCIÓN TRASERA / IG1) |
| ARRANQUE | 40 | Bloqueo de conexión en el compartimento del motor (relé de salida de corriente), fusible -ARRANQUE / ECU2 / TCU1) |
| AMS | 10 | Sensor de batería |
