KIA Carens (UN) (2006-2013) – caja de fusibles

KIA Carens (UN) (2006-2013) – diagrama de la caja de fusibles

Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

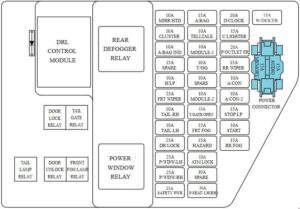

Caja de fusibles del habitáculo

Fusible	A	Circuito protegido
HEAD LP	10	Relé de los faros, sensor AQS, actuador HLLD, relé de calefacción PTC, relé de calefacción del filtro de combustible
FRT. TERGICRISTALLO	25	Relé del limpiaparabrisas, motor del limpiaparabrisas, interruptor multifunción
FRT.FOG	15	Relé de las luces antiniebla delanteras
DR.LOCK	25	Relé de bloqueo/desbloqueo de puertas
HAZARD	15	Interruptor de luces de emergencia, relé de luces de emergencia
T.GATE	15	Interruptor del portaequipajes, relé del portón trasero
MIRR.HTD	10	Motor y desempañador del espejo exterior, módulo de control del climatizador
MODUŁ-2	10	Techo practicable, sensor de lluvia, relé de calefacción de asientos, espejo electrocromático, BCM
A. CON	10	Módulo de control del climatizador, relé del ventilador
A / CON-2	10	Módulo de control del climatizador (Auto)
RR.WIPER	15	Motor del limpiaparabrisas trasero, relé del limpiaparabrisas trasero, interruptor multifunción
STOP LP	15	Interruptor de las luces de freno
ATM K / LOCK	10	Interruptor de modo deportivo, conector de transmisión de datos, módulo de control del climatizador, conector de control universal
START	10	Relé de alarma antirrobo
RR.FOG	15	Relé de las luces antiniebla traseras
W.DEICER	15	Relé del desempañador del parabrisas

P-OUTLET-FRT	20	Toma de corriente delantera
SECURITY PWR	25	Motor de la ventanilla de seguridad
PSEAT-LH / RH	30	Interruptor de ajuste manual del asiento del conductor
TAIL RH	10	Faro derecho, luz trasera combinada derecha, luz de matrícula, módulo de control DRL
A.BAG IND	10	Juego de indicadores
GROUP	10	Juego de indicadores, resistencia de excitación inicial
C. ACCENDINO	15	Encendedor de cigarrillos
P.WDW-RH / LH	25	Interruptor principal del elevalunas, interruptor del elevalunas RH / LH
P.WDW-LH / RH	25	Interruptor principal del elevalunas, interruptor del elevalunas LH / RH
TAIL LEFT	10	Faro izquierdo, luz trasera combinada izquierda, relé de las luces antiniebla delanteras
BAG	15	Módulo de control SRS
MODUŁ 1	10	Módulo de control de bloqueo de teclas de cajero automático, señal acústica de retorno, interruptor ESP, BCM, módulo de control de iluminación automática
TAIL TELL	10	Reloj digital, interruptor PAB
T.SIG	10	Interruptor de emergencia
D. CLOCK	10	Interruptor de alimentación del espejo exterior, audio, BCM, reloj digital, módulo de control de bloqueo de cajero automático
AUDIO	15	Audio
MEMORY	15	BCM, interruptor de llave defectuoso, reloj digital, relé de espejo plegable, juego de indicadores, luz de cortesía, módulo de control del climatizador

Caja de fusibles

Nº	Circuito protegido
1	–
2	ASIENTO CALEFACTABLE
3	FARO ANTINIEBLA TRASERO
4	SENSOR DE LLUVIA
5	ESPEJO PLEGABLE
6	DESEMPAÑADOR DEL PARABRISAS
7	PELIGRO
8	CLAXON ANTIVANDALISMO
9	ALARMA ANTIVANDALISMO

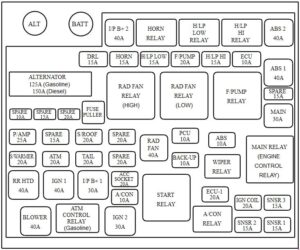

Caja de fusibles en el compartimento del motor

1. Relé de la bocina
2. Relé de los faros (lado izquierdo)
3. Relé de los faros (superior)
4. Relé del depósito de refrigerante (superior)
5. Relé del depósito de refrigerante (inferior)
6. Relé de la bomba de combustible
7. Relé principal
8. Relé del limpiaparabrisas
9. Relé del aire acondicionado
10. Relé de arranque
11. Relé de encendido
12. Relé del calentador PTC n.º 1
13. Relé del calentador PTC n.º 2
14. Relé del calentador PTC n.º 3
15. Relé del calentador del filtro de combustible

Fusible	A	Circuito protegido
ALTERNADOR	125	Gasolina: generador
	150	Diésel: generador
l / P B + 2	40	Caja de fusibles l / P
ABS 2	40	Módulo de control ABS / ESP
ABS 1	40	Módulo de control ABS / ESP
VENTILADOR	40	Relé del ventilador
RR HTD	40	Relé del calentador trasero
IGN 1	40	Interruptor de encendido (ACC, IG1)
RAD FAN	40	Relé del ventilador del radiador (BAJO) / (ALTO)
PRINCIPAL	30	Relé de control del motor
IGN 2	30	Interruptor de encendido (IG2, START), relé de arranque
l / P B + 1	30	Caja de fusibles l / P
S / CALEFACCIÓN	20	Relé de calefacción de asientos
PRESE ACC	20	Tomas de corriente traseras
cajero automático	20	Relé de control del cajero automático
S / TECHO PRACTICABLE	20	Módulo de control del techo practicable

P / AMP	25	Amplificador
F / BOMBA	20	Relé de la bomba de combustible
BOBINA DE ENCENDIDO	20	Encendido (gasolina)
ECU-1	20	ECM
COLA	20	Relé de las luces traseras
DRL	15	Módulo de control DRL
CLAXON	15	Relé de la bocina, relé de la bocina antirrobo
BAJO H / LP	15	Relé de los faros (bajo)
H / LP ALTO	15	Relé de los faros (alto)
SNSR 1	15	D4EA: Módulo de control del inmovilizador, sensor de posición del árbol de levas, actuador de control de la mariposa D4FB: sensor de posición del árbol de levas, módulo de control del inmovilizador G4KA: sensor de flujo de masa de aire, válvula solenoide de purga del depósito, sensor de posición del árbol de levas, sensor de posición del cigüeñal, actuador de control de ralentí, módulo de control del inmovilizador, válvula de control de aceite G4FC: inyector n.º 1 ~ n.º 4, módulo de control del inmovilizador
SNSR 2	15	D4EA: Actuador EGR, relé de la bomba de combustible, caja de fusibles del conector de fusibles ( RELÉ DE LAS BUJÍAS, RELÉ DEL CALENTADOR PTC # 1) D4FB: Actuador VGT, válvula de control de presión de combustible, relé de la bomba de combustible, caja de fusibles del conector de fusibles ( RELÉ DE LAS BUJÍAS , RELÉ DEL CALENTADOR PTC # 1) ) G4KA: Relé de la bomba de combustible, sensor de oxígeno delantero/trasero G4FC: Relé de la bomba de combustible, actuador de control de ralentí, válvula de control de aceite
SNSR 3	15	D4EA: Relé del aire acondicionado, sonda lambda, relé del ventilador del radiador (alto / bajo ), interruptor de las luces de freno D4FB: interruptor de las luces de freno, solenoide de derivación de refrigeración EGR, sonda lambda, relé del aire acondicionado, relé del ventilador del radiador (alto / bajo ) G4KA : Inyector n.º 1 ~ n.º 4, Relé A / CON G4FC: Sensor de oxígeno (alto / bajo), sensor de posición del árbol de levas, relé A / CON, válvula solenoide de control de derivación
ECU	10	TCM (D4EA), alternador (D4EA), ECM (G4KA, G4FC M / T)
PCU	10	ECM / PCM, relé del ventilador del radiador (ALTO / BAJO) (G4KA, G4FC), generador de impulsos “ A ” B ”, sensor de flujo de aire (D4EA / D4FB), interruptor de las luces de freno (G4KA, G4FC), sensor de advertencia del filtro de combustible ( D4EA / D4FB)
ABS	10	Módulo de control ABS / ESP, conector de control universal
CREAR UNA COPIA DE SEGURIDAD	10	Sensor de velocidad del vehículo, interruptor de luces de emergencia, interruptor de rango del motor
A / CON	10	Relé del aire acondicionado

Caja de fusibles del compartimento del motor (Diésel)

Fusible	A	Circuito protegido
CALENTADOR DEL FILTRO DE COMBUSTIBLE	30	Relé del calentador del filtro de combustible
BUJÍA	80	Relé de la bujía
CALENTADOR # 1	40	Relé del calentador PTC n.º 1
CALENTADOR # 2	40	Relé del calentador PTC n.º 2
CALENTADOR # 3	40	Relé del calentador PTC n.º 3
