Kia Ceed 3 CD (2018-2022) – Caja de fusibles
Kia Ceed 3 (CD) – Esquema de fusibles
Año de fabricación: 2018, 2019, 2020, 2021, 2022.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Honda Accord son los fusibles 46 (20A) en la caja de fusibles del salpicadero.

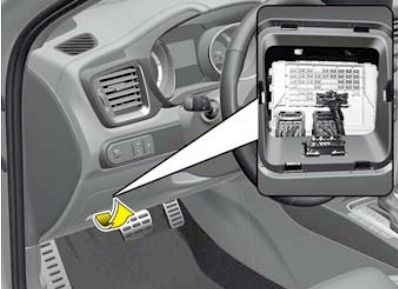

En la cabina
Se encuentra debajo del salpicadero en el lado del conductor

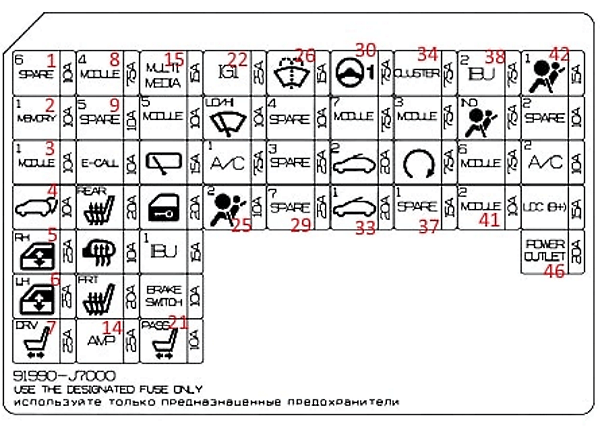

| Nr | Descripción |
| 1 | Reserva 10A |
| 2 | 10A Módulo de la unidad de control IMS (sistema de módulo de memoria integrado);
Módulo de control de climatización; Módulo de alimentación del portón trasero. |
| 3 | 10A Módulo de admisión activa;
Conector de diagnóstico; Juego de indicadores; Interruptor de luces de emergencia; Caja de fusibles del relé ICM (módulo integrado) (relé de espejos exteriores plegables/extensibles); Sensor de luz y fotocélula; Interruptor de consola; Módulo de soporte externo de llave inteligente en el lado del conductor/pasajero. |
| 4 | 10A Relé del portón trasero |
| 5 | 25A Control de ventana derecha |
| 6 | 25A Control de ventana izquierda |
| 7 | 25A Módulo del sistema de memoria del asiento del conductor (IMS);
Interruptor manual del asiento del conductor. |
| 8 | 7,5A Módulo de control inteligente de asistencia al estacionamiento;
Interruptor de airbag; Unidad de control de carrocería integrada (IBU). |
| 9 | 10A Reserva |
| 10 | 10A Módulo de llamada de emergencia del sistema ERA-GLONASS |
| 11 | 20A Módulo de control de calefacción del asiento trasero |
| 12 | 10A Alimentación de espejo exterior;
Controlador y módulo de control de climatización en el lado del pasajero. |
| 13 | 20A Asiento delantero calefactado |
| 14 | 25A Amplificador de señal de audio;
Amplificador (AMP). |
| 15 | 15A Convertidor DC/DC de baja tensión (sistema de audio/AMP (amplificador));
Unidad principal de audio; Audio/video y navegación. |
| 16 | 10A Freno de estacionamiento eléctrico;
Módulo de control de calefacción de los asientos traseros; Módulo de conexión de llamadas de emergencia ERA-GLONASS; Espejo electrocromático; Unidad de control principal de audio; Audio/video y navegación; Iluminación de la palanca de cambios automática; Módulo de control de climatización; Convertidor DC/DC de baja tensión (sistema de audio/AMP (amplificador)); Módulo de control de calefacción de los asientos delanteros; Módulo de control de ventilación de los asientos delanteros; Módulo del sistema de memoria del asiento del conductor (IMS); Conmutación de faros en el soporte lateral izquierdo y derecho. |
| 17 | 15A Limpiaparabrisas trasero |
| 18 | 20A Cierre de puerta |
| 19 | 15A Unidad de control de carrocería integrada (IBU) |
| 20 | 10A Unidad de control de carrocería integrada (IBU);
Interruptor de luces de freno. |
| 21 | 10A Módulo de control de calefacción del asiento delantero;
Módulo de control de ventilación del asiento delantero. |
| 22 | 25A Encendido;
Panel de conexión en el compartimento del motor (fusible – ECU5, SENSOR4, ABS3, TCU2). |
| 23 | 10A Limpiaparabrisas delantero |
| 24 | Aire acondicionado 7,5A |
| 25 | Airbag 10A |
| 26 | 15A Control de ventana |
| 27 | Reserva 10A |
| 28 | Reserva 25A |
| 29 | Reserva 25A |
| 30 | 7,5A Dirección asistida eléctrica |
| 31 | 7,5A Módulo de control de calefacción del asiento trasero;
Módulo de control de calefacción del asiento delantero; Módulo de control de ventilación del asiento delantero; Calentador de boquilla; PANEL DE CONEXIÓN DEL COMPARTIMENTO DEL MOTOR (relé de luces de cruce, relé de faros); Relé DCU (unidad de control de dosificación); Refrigeración del motor por ventilador. |
| 32 | 20A Techo corredizo |
| 33 | 20A Techo corredizo |
| 34 | 7,5A Salpicadero |
| 35 | 7,5A Interruptor de modo deportivo;
Interruptor de luces de freno. |
| 36 | 7,5A Arranque |
| 37 | 15A Reserva |
| 38 | 7,5A Unidad de control de carrocería integrada (IBU) |
| 39 | Indicador de airbag 7,5 A |
| 40 | 7,5A Unidad de control de carrocería integrada (IBU) |
| 41 | 10 A Unidad de control principal de audio;
A/V y navegación; Convertidor DC/DC de baja tensión (sistema de audio/AMP (amplificador)). |
| 42 | 15A Módulo de control del sistema de seguridad pasiva |
| 43 | Reserva 10A |
| 44 | 10A Panel de conexión del compartimento del motor (relé del ventilador);
Módulo de control de climatización; Resistencia del ventilador; Motor del ventilador. |
| 45 | 15A Audio;
Unidad de control principal de audio A/V y navegación; Módulo de control de climatización; Convertidor DC/DC de baja tensión, (Audio/AMP (amplificador)). |
| 46 | 20A Toma de encendedor de cigarrillos en el soporte izquierdo |
| Número | Descripción |
| 1 | Reserva 10A |
| 2 | 10A Módulo de la unidad de control IMS (sistema de módulo de memoria integrado);
Módulo de control de climatización; Módulo de alimentación del portón trasero. |
| 3 | 10A Módulo de admisión activa;
Conector de diagnóstico; Juego de indicadores; Interruptor de luces de emergencia; Caja de fusibles del relé ICM (módulo integrado) (relé de espejos exteriores plegables/extensibles); Sensor de luz y fotocélula; Interruptor de consola; Módulo de soporte externo de llave inteligente en el lado del conductor/pasajero. |
| 4 | 10A Relé del portón trasero |
| 5 | 25A Control de ventanas derecho |
| 6 | 25A Control de ventanas izquierdo |
| 7 | 25A Módulo del sistema de memoria del asiento del conductor (IMS);
Interruptor manual del asiento del conductor. |
| 8 | 7,5A Módulo de control inteligente de asistencia al estacionamiento;
Interruptor de airbag; Unidad de control de carrocería integrada (IBU). |
| 9 | 10A Reserva |
| 10 | 10A Módulo de llamada de emergencia del sistema ERA-GLONASS |
| 11 | 20A Módulo de control de calefacción del asiento trasero |
| 12 | 10A Alimentación de espejo exterior;
Controlador y módulo de control de climatización en el lado del pasajero. |
| 13 | 20A Asiento delantero calefactado |
| 14 | 25A Amplificador de señal de audio;
Amplificador (AMP). |
| 15 | 15A Convertidor DC/DC de baja tensión (sistema de audio/AMP (amplificador));
Unidad principal de audio; Audio/video y navegación. |
| 16 | 10A Freno de estacionamiento eléctrico;
Módulo de control de calefacción de los asientos traseros; Módulo de conexión de llamadas de emergencia ERA-GLONASS; Espejo electrocromático; Unidad de control principal de audio; Audio/video y navegación; Iluminación de la palanca de cambios automática; Módulo de control de climatización; Convertidor DC/DC de baja tensión (sistema de audio/AMP (amplificador)); Módulo de control de calefacción de los asientos delanteros; Módulo de control de ventilación de los asientos delanteros; Módulo del sistema de memoria del asiento del conductor (IMS); Conmutación de faros en el soporte lateral izquierdo y derecho. |
| 17 | 15A Limpiaparabrisas trasero |
| 18 | 20A Cierre de puerta |
| 19 | 15A Unidad de control de carrocería integrada (IBU) |
| 20 | 10A Unidad de control de carrocería integrada (IBU);
Interruptor de luces de freno. |
| 21 | 10A Módulo de control de calefacción del asiento delantero;
Módulo de control de ventilación del asiento delantero. |
| 22 | 25A Encendido;
Panel de conexión en el compartimento del motor (fusible – ECU5, SENSOR4, ABS3, TCU2). |
| 23 | 10A Limpiaparabrisas delantero |
| 24 | Aire acondicionado 7,5A |
| 25 | Airbag 10A |
| 26 | 15A Control de ventanas |
| 27 | Reserva 10A |
| 28 | Reserva 25A |
| 29 | Reserva 25A |
| 30 | 7,5A Dirección asistida eléctrica |
| 31 | 7,5A Módulo de control de calefacción del asiento trasero;
Módulo de control de calefacción del asiento delantero; Módulo de control de ventilación del asiento delantero; Calentador de boquilla; Panel de conexión del compartimento del motor (relé de luces de cruce, relé de faros); Relé DCU (unidad de control de dosificación); Refrigeración del motor por ventilador. |
| 32 | 20A Techo corredizo |
| 33 | 20A Techo corredizo |
| 34 | 7,5A Salpicadero |
| 35 | 7,5A Interruptor de modo deportivo;
Interruptor de luces de freno. |
| 36 | 7,5A Arranque |
| 37 | 15A Reserva |
| 38 | 7,5A Unidad de control de carrocería integrada (IBU) |
| 39 | Indicador de airbag 7,5 A |
| 40 | 7,5A Unidad de control de carrocería integrada (IBU) |
| 41 | 10 A Unidad de control principal de audio;
A/V y navegación; Convertidor DC/DC de baja tensión (sistema de audio/AMP (amplificador)). |
| 42 | 15A Módulo de control del sistema de seguridad pasiva |
| 43 | Reserva 10A |
| 44 | 10A Panel de conexión del compartimento del motor (relé del ventilador);
Módulo de control de climatización; Resistencia del ventilador; Motor del ventilador. |
| 45 | 15A Audio;
Unidad de control principal de audio A/V y navegación; Módulo de control de climatización; Convertidor DC/DC de baja tensión, (Audio/AMP (amplificador)). |
| 46 | 20A Encendedor de cigarrillos en el soporte izquierdo |

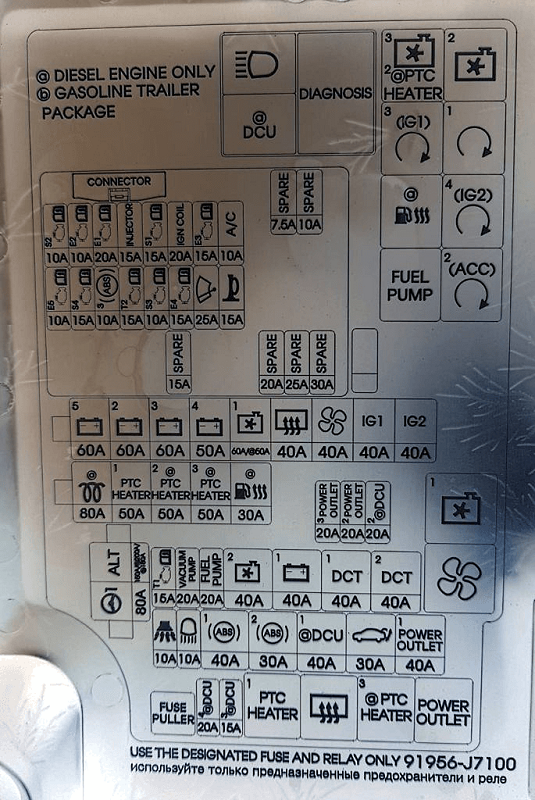

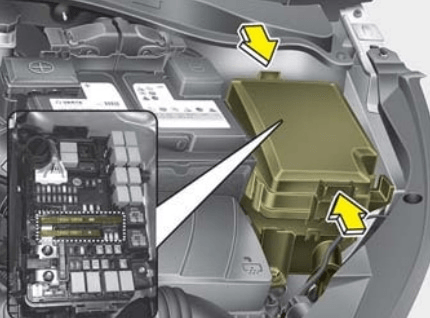

En el compartimento del motor
Se encuentra en el lado izquierdo del compartimento del motor

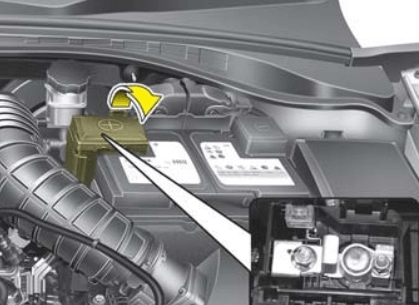

En el terminal positivo de la batería se encuentra un fusible de alta potencia separado.
Acerca del Kia Ceed 3 CD (2018-2022)
El Kia Ceed 3 CD, fabricado entre 2018 y 2022, es un modelo popular en el segmento de vehículos compactos. Este modelo se caracteriza por un diseño moderno, un interior espacioso y tecnologías avanzadas que mejoran el confort y la seguridad de la conducción. El Kia Ceed 3 CD ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel con diferentes potencias, lo que permite a los clientes elegir la variante que mejor se adapte a sus necesidades. El vehículo también es conocido por su fiabilidad y eficiencia en el consumo de combustible, lo que lo convierte en una opción atractiva para una amplia gama de conductores.
Esquema de la caja de fusibles del Kia Ceed 3 CD
Esta página muestra el esquema de la caja de fusibles para el modelo Kia Ceed 3 CD, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. En este modelo, la caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, específicamente debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los dispositivos eléctricos del vehículo.
