KIA Sorento (2018) – caja de fusibles
KIA Sorento (2018) – diagrama de la caja de fusibles
Año de fabricación: 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el KIA Sorento (2018) es el fusible POWER
OUTLET 1 en la caja de fusibles del compartimento del motor.

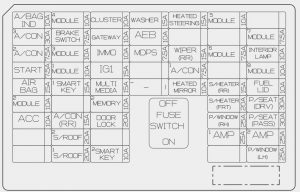

Panel de fusibles interior
| Nombre | Amp [A] | Descripción |
| AIR BAG IND | 10 | Panel de instrumentos, módulo de control del aire acondicionado |
| A / CON 3 | 30 | Fusible – A / CON 2;
Motor del ventilador. |
| A / CON 2 | 7,5 | Módulo de control del aire acondicionado (Auto) |
| START | 7,5 | Bloque de conectores E / R (relé de arranque);
Interruptor de rango del puente del motor. |
| AIR BAG | 15 | Módulo de control SRS;
Sensor de detección de presencia del pasajero. |
| MODULE 2 | 10 | Interruptor de almohadillas;
4WD ECM; Módulo de advertencia de salida de carril; Interruptor de consola; Sensor de asistencia de estacionamiento trasero izquierdo y derecho; Zumbador de asistencia de estacionamiento trasero; Sensor de asistencia de estacionamiento trasero izquierdo y derecho (central); Radar de detección de punto ciego izquierdo y derecho; Freno de estacionamiento eléctrico – módulo. |
| ACC | 10 | Bloque de placa
(relé PDM (ACC), relé de salida); BCM; Unidad principal de audio; A / V y navegación; Unidad de monitoreo de cámara 360 °; Módulo de control de llave inteligente; Amplificador; Cargador USB; Unidad telemática |
| MODULE 4 | 10 | Módulo de dispositivo de nivelación automática de faros;
Actuador de dispositivo de nivelación de faros, izquierdo y derecho. |
| BRAKE SWITCH | 7,5 | Módulo de control de llave inteligente;
Interruptor de luz de freno. |
| MODULE 3 | 10 | Módulo de control del aire acondicionado;
Unidad principal A / V y navegación; Espejo electrocromático; Módulo de control IMS del conductor; Indicador de palanca de cambios ATM; Calefacción de asientos traseros en el lado izquierdo; Módulo de control de ventilación de aire delantero; Módulo de control de calefacción de asientos delanteros; Unidad telemática. |
| MODULE 1 | 10 | BCM;
Interruptor de luz de freno; Módulo de puerta del conductor y del pasajero. |
| SMART KEY 1 | 15 | Módulo de control de llave inteligente |
| A / CON (RR) | 15 | Diagrama de relé ICM (relé del motor del ventilador trasero) |
| SUNROOF 2 | 20 | Módulo de control del techo corredizo (persiana) |
| SUNROOF 2 | 20 | Módulo de control del techo corredizo (cristal) |
| CLUSTER | 10 | Panel de instrumentos |
| GATEWAY | 10 | Puerta de enlace (MCU IG1) |
| IMMO | 10 | Módulo de control de llave inteligente;
Módulo inmovilizador. |
| IG1 | 15 | Bloque de conectores E / R (fusible – MDPS 3, TCU 1);
Bloque PCB (fusible – ABS 3, SENSOR 6, ECU 1, CRUISE). |
| MULTIMEDIA | 15 | Cargador USB;
Unidad principal de audio; A / V y navegación; Unidad telemática. |
| MEMORY 2 | 10 | Juego de indicadores;
Conector de bus de datos; Módulo de control del aire acondicionado; Módulo de control del aire acondicionado trasero; Muelle del cronómetro; MUT; Espejo electrocromático; Módulo de puerta del conductor y del pasajero; Interruptor de ventana del pasajero; Módulo de control IMS del conductor. |
| DOOR LOCK | 20 | Relé de bloqueo de puerta, p
Relé de desbloqueo de puerta, p Relé de portón trasero, MÓDULO DE PUERTA DEL CONDUCTOR/PASAJERO/RL/RR |
| SMART KEY 2 | 10 | Interruptor de botón de arranque / parada;
Unidad de control de llave inteligente; Módulo inmovilizador. |
| AEB | 10 | Unidad AEB |
| WASHER | 15 | BCM, interruptor multifunción |
| MDPS | 7,5 | UNIDAD MDPS (TIPO COLUMNA), sensor de ángulo de dirección |
| MEMORY 1 | 10 | BCM |
| HEATED STEERING |
15 | BCM, calefacción del volante |
| WIPER (RR) | 15 | Relé del limpiaparabrisas trasero;
Motor del limpiaparabrisas trasero. |
| A / CON 1 | 7,5 | Módulo de control del aire acondicionado;
Ionizador del panel de instrumentos; Bloque de conectores E / R (relé del ventilador); Diagrama de relé ICM (relé del motor del ventilador trasero). |
| HEATED MIRROR | 10 | Módulo de control del aire acondicionado;
Espejo exterior eléctrico del lado del conductor y del pasajero |
| MODULE 5 | 10 | BCM, unidad de control de llave inteligente |
| MODULE 6 | 7,5 | Unidad de monitoreo con cámara 360 °;
Módulo de control del aire acondicionado trasero; Calefactor de asientos en la parte trasera izquierda; Módulo de control de ventilación de aire delantero; Módulo de control de calefacción de asientos delanteros; Módulo inversor de CA; Interruptor del parachoques. |
| S / HEATER (RR) | 15 | Calefactor de asientos en la parte trasera izquierda |
| S/HEATER (FRT) | 20 | Módulo de control de ventilación de aire delantero;
Módulo de control de calefacción de asientos delanteros. |
| P / FINESTRA (RH) | 25 | Ventana de seguridad en la parte trasera derecha;
Interruptor de ventana eléctrica en la parte trasera derecha; Módulo de ventana de seguridad para el pasajero; Módulo de puerta para el pasajero; Interruptor de ventana eléctrica para el pasajero. |
| AMP 1 | 25 | AMP |
| MODULE 7 | 7,5 | Puerta de enlace (MCU B +);
Interruptor de modo deportivo; Electroimán de llave. |
| LAMPADA INTERNA | 10 | Bombilla en la guantera;
Iluminación de la llave de encendido y del interruptor de advertencia de puerta; Bombilla para los pies del conductor; Bombilla de iluminación interior; Bombilla del maletero; Bombilla interior central; Bombilla del panel superior; Bombilla trasera personal. |
| SPORTELLO CARBURANTE | 10 | Repostaje de combustible e interruptor de portón trasero |
| P / SEAT (DRV) | 30 | Módulo de control IMS del conductor;
Interruptor manual del asiento del conductor. |
| P / SEAT (PASS) | 30 | Interruptor manual de ajuste del asiento para el pasajero |
| AMP 2 | 25 | AMP |
| P/FINESTRA (LH) | 25 | Ventana de seguridad en la parte trasera izquierda;
Interruptor de ventana eléctrica en la parte trasera izquierda; Módulo de ventana de seguridad para el conductor; Módulo de puerta para el conductor. |
| MODULE 8 | 10 | BCM;
Sensor de lluvia. |

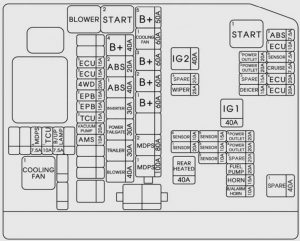

Compartimento del motor
| Descripción | Amp [A] | Descripción | |
| MULTI FUSE | MDPS 1 | 100 | Unidad MDPS (tipo chasis) |
| MDPS 2 | 80 | Unidad MDPS (tipo columna) | |
| COOLING FAN 1 | 80 | Relé del ventilador de refrigeración 1 | |
| B + 1 | 60 | IGPM
(fusible – S/HEATER (RR), P/SEAT (DRV), P/SEAT (PASS), P/WINDOW (LH)) |
|
| B + 2 | 60 | IGPM
(fusible – S/HEATER (FRT), P/WINDOW (RH), FUEL LID, AMP 1, AMP 2) |
|
| B + 3 | 60 | IGPM
(IPS 1, fusible – MODULE 7, fusible del dispositivo de corte automático de corriente de fuga – MULTIMEDIA, MEMORY 2, MEMORY 1), ILUMINACIÓN INTERIOR |
|
| B + 5 | 50 | IGPM
(IPS 0 / IPS 2 / IPS 3 / IPS 4 / IPS 5 / IPS 6 / IPS 7 / IPS 8, S / ROOF 1) |
|
| FUSIBLE | B + 4 | 40 | IGPM (fusible – BLOQUEO DE PUERTA, SMART KEY 1,
SMART KEY 2, INTERRUPTOR DE FRENO, A/CON (RR), S/ROOF 2) |
| ABS 2 | 20 | Módulo ESC | |
| ABS 1 | 40 | Módulo ESC;
Conector de control universal. |
|
| INVERTER | 30 | Módulo inversor de CA | |
| POWER TAIL GATE | 30 | Módulo de portón trasero eléctrico | |
| REMOLQUE | 30 | Toma de corriente del remolque |
| VENTILADOR | 40 | Relé del ventilador |
| AMS | 10 | Sensor de batería |
| BOMBA DE VACÍO | 20 | [G4KH] Bomba de vacío |
| TCU 2 | 15 | [G4KJ / G4KH] PCM |
| EPB 1 | 15 | Módulo de freno de estacionamiento eléctrico |
| EPB 2 | 15 | Módulo de freno de estacionamiento eléctrico |
| 4WD | 20 | 4WD ECM |
| ECU 2 | 15 | PCM |
| ECU 3 | 15 | [G6DH] IDB (panel de la unidad de control del inyector) |
| MDPS 3 | 7,5 | Unidad MDPS (tipo chasis) |
| TCU 1 | 10 | Interruptor de rango del motor |
| B/UP LAMP | 7,5 | Luz combinada trasera (IN) LH / RH, BCM;
Espejo electrocromático; Sonido (UVO). |
| Nombre | Amp [A] | Descripción |
| ABS 3 | 7,5 | Módulo de control ESC;
Conector de control universal. |
| ECU 1 | 10 | PCM, [G6DH] IDB (panel de la unidad de control del inyector) |
| IG 2 | 40 | RLY. 4 (relé de arranque);
Relé PDM (IG2); Interruptor de encendido. |
| POWER OUTLET 1 |
20 | Toma de corriente delantera y encendedor de cigarrillos |
| SENSOR 6 | 7,5 | [G4KH] Interruptor de vacío del freno;
Bomba de vacío. |
| POWER OUTLET 2 |
20 | Toma de corriente delantera |
| CRUISE | 7,5 | Radar de control de crucero inteligente |
| ECU 4 | 20 | [G4KJ / G4KH] PCM (relé E-CVVT) |
| WIPER | 25 | Relé del limpiaparabrisas a baja velocidad |
| DEICER | 15 | Relé de descongelación delantera |
| ECU 5 | 20 | [G4KJ / G4KH] PCM (relé E-CVVT) |
| IG 1 | 40 | Relé PDM (IG1), relé PDM (ACC);
Interruptor de encendido. |
| SENSOR 4 | 10 | [G4KJ / G4KH] Sensor de oxígeno (alto / bajo);
[G6DH] PCM, sensor de oxígeno # 1 / # 2 / # 3 / # 4. |
| SENSOR 5 | 15 | [G4KJ / G4KH] PCM;
[G6DH] IDB (panel de la unidad de control del inyector). |
| POWER OUTLET 3 |
20 | Toma de corriente trasera |
| SENSOR 1 | 20 | [G4KJ / G4KH] Bobina de encendido # 1 / # 2 / # 3 / # 4;
[G6DF] Bobina de encendido # 1 / # 2 / # 3 / # 4 / # 5 / # 6; Condensador # 1 / # 2. |
| SENSOR 3 | 10 | [G4KJ / G4KH] Relé de la bomba de combustible;
[G6DF] Relé de la bomba de combustible, PCM. |
| POWER OUTLET 4 |
20 | Toma de corriente del maletero |
| REAR HEATED |
40 | Relé del calefactor trasero |
| SENSOR 2 | 10 | [G4KJ / G4KH] Bloque de conectores E / R (relé del ventilador de refrigeración 1);
Válvula de control de aceite (escape); Válvula solenoide de control de vacío; Válvula de cierre del tanque; Válvula solenoide de admisión variable; Válvula solenoide de control RCV (G4KH). |
| [G6DH] Bloque de conectores E / R (relé del ventilador de refrigeración 1);
Válvula solenoide de admisión variable # 1 / # 2; Válvula solenoide de control de flujo; Válvula de control de aceite # 1 / # 2 / # 3 / # 4 (entrada / salida); PCM; Válvula de cierre del tanque. |
||
| FUEL PUMP | 20 | Relé de la bomba de combustible |
| HORN | 15 | Relé de la bocina |
| B / ALARM HORN |
10 | Relé de la bocina de alarma antirrobo |
| Relé | Nombre del relé | Tipo |
| E31 | Relé del ventilador | MICRO |
| E32 | Relé START # 2 | MICRO |
| E33 | Relé de refrigeración n.º 1 | MINI |
