Nissan Quest (1998-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Nissan Quest (1998–2016), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Nissan Quest (1998-2002) – diagrama de la caja de fusibles
Año de fabricación: 1998, 1999, 2000, 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan Quest (1998-2002) es el fusible 6 en la caja de fusibles del habitáculo.

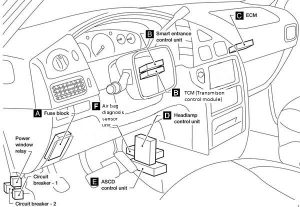

Habitáculo

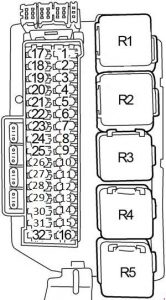

Caja de fusibles del habitáculo
| N.º | Amp [A] | Descripción |
| 1 | 7,5 | Asientos delanteros calefactables |
| 2 | 10 | Módulo de control de la transmisión (TCM);
Motor del limpiaparabrisas trasero; Módulo EATC. |
| 3 | 10 | Módulo del sensor de diagnóstico del airbag |
| 4 | 10 | Válvula IACV-AAC;
Válvula de derivación de la válvula de cierre de vacío; Módulo de control del motor (ECM); Conector de interfaz de datos; Válvula solenoide del interruptor de mapa/baro; Sensor de posición del acelerador; Válvula de control de ventilación del depósito EVAP. |
| 5 | 7,5 | Interruptor del espejo retrovisor exterior a distancia;
SECU. |
| 6 | 20 | Encendedor de cigarrillos |
| 7 | 20 | Punto de alimentación trasero |
| 8 | 20 | Motor del limpiaparabrisas delantero;
Motor del lavaparabrisas delantero; Amplificador del limpiaparabrisas delantero. |
| 9 | 10 | Motor del limpiaparabrisas trasero;
Motor del lavaparabrisas trasero. |
| 10 | 15 | ’01 -’02:
Audio; Monitor de vídeo; Amplificador de subwoofer. |
| 7,5 | ’98 -’00:
Audio |
|
| 11 | 20 | ’01 -’02:
Punto de alimentación trasero (montado en la consola) |
| 20 | ’98 -’00:
Amplificador de subwoofer |
|
| 12 | 7,5 | Unidad de control de faros;
Módulo de control del motor (ECM). |
| 13 | 7,5 | Unidad de control del aire acondicionado;
Relé del aire acondicionado; Unidad EATC; Persianas de mezcla de aire y modos; Válvula solenoide IACC-FICD. |
| 14 | 20 | Calefactor de la ventana trasera |
| 15 | 20 | Calefactor de la ventana trasera |
| 16 | 10 | Interruptor del calefactor de la ventana trasera;
Calefactores de espejos. |
| 17 | 10 | Luces laterales delanteras;
Faro delantero combinado; Interruptor combinado. |
| 18 | 7,5 | Iluminación |
| 19 | 10 | Faro trasero combinado;
Bombilla de registro de remolque. |
| 20 | 10 | Audio, cambiador de CD;
Control remoto de audio trasero; Panel de control FES. |
| 21 | 15 | Iluminación interior;
Control de asiento y espejo con memoria; Motor del techo corredizo. |
| 22 | 20 | Interruptor de luces de freno;
Unidad de control de tracción del remolque. |
| 23 | 10 | Interruptor de luces de emergencia;
Luz de seguridad. |
| 24 | 15 | Motor del ventilador trasero |
| 25 | 15 | Motor del ventilador trasero |
| 26 | 7,5 | Sensor de oxígeno calentado |
| 27 | 10 | Interruptor de emergencia |
| 28 | 20 | Motor del ventilador delantero;
Unidad de control de velocidad del ventilador delantero. |
| 29 | 10 | Conector de interfaz de datos;
Contador combinado; Interruptor de freno ASCD; Relé del aire acondicionado; Relé del ventilador de refrigeración; Relé del motor del ventilador trasero; Unidad de control de asiento y espejo con memoria; Unidad de control ASCD. |
| 30 | 10 | Actuador ABS y unidad eléctrica;
Interruptor de posición de estacionamiento y neutral; Unidad de control de faros; SECU; Módulo de control de la transmisión (TCM). |
| 31 | 20 | Motor del ventilador delantero;
Unidad de control de velocidad del ventilador delantero. |
| 32 | – | – |
| Relé | ||
| R1 | Faro trasero | |
| R2 | Encendido | |
| R3 | Accesorios | |
| R4 | Desempañador de la ventana trasera | |
| R5 | Ventilador | |

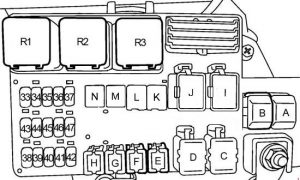

Caja de fusibles del compartimento del motor
| N.º | Amp [A] | Descripción |
| 33 | 10 | Inyectores;
Módulo de control del motor (ECM). |
| 34 | 10 | Relé del módulo de control del motor (ECM);
Interfaz del conector de datos. |
| 35 | 10 | Generador |
| 36 | 15 | Faro derecho |
| 37 | 15 | Faro izquierdo |
| 38 | 7,5 | Relé de las luces antiniebla delanteras |
| 39 | 7,5 | SECU;
Relé de seguridad del vehículo. |
| 40 | – | – |
| 41 | 20 | Relé de la válvula solenoide del ABS |
| 42 | 15 | Relé de la bocina |
| 43 | 15 | Relé de la bomba de combustible |
| 44 | 7,5 | Detección del ventilador del radiador |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| A | 100 | Relé de encendido (fusible: “26”, “27”, “29”, “30”);
Relé de accesorios (fusible: “5”, “6”, “7”, “8”, “9”); (fusible: “17”, “18”, “19”); Fusible: “2”, “20”, “21”, “22”, “23”. |
| B | 140 | Generador;
Fusible: “A”, “C”, “F”, “G”, “38”, “39”, “41”, “42”. |
| C | 65 | Relé del motor del ventilador delantero
(fusible: “28”, “31”) |
| D | – | – |
| E | – | – |
| F | 30 | Interruptor automático 1
(SECU, relé de elevalunas eléctrico); Interruptor automático 2 (toma de corriente). |
| G | 40 | Relé del motor del ABS |
| H | – | – |
| I | 45 | Relé del calefactor de la ventana trasera
(fusible: “14”, “15”, “16”); Fusible: “24”, “25”. |
| J | 75 | Relé del ventilador de refrigeración |
| K | 30 | Encendido |
| L | 20 | Relé del ventilador de refrigeración |
| M | – | – |
| N | – | – |
| Relé | ||
| R1 | Relé del ventilador de refrigeración 1 | |
| R2 | Relé del ventilador de refrigeración 2 | |
| R3 | Relé del ventilador de refrigeración 3 | |

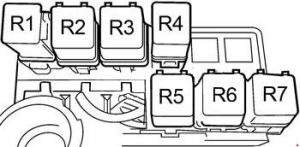

Caja de fusibles de relés en el compartimento del motor
| Relé | Descripción |
| R1 | Posición de estacionamiento y neutral |
| R2 | Bomba de combustible |
| R3 | Comprueba las bombillas |
| R4 | ’01 -’02:
Faro antiniebla |
| ’98 -’00:
Interrumpir ASCD |
|
| R5 | Seguridad del vehículo |
| R6 | Bocina |
| R7 | Aire acondicionado |
Diagrama de fusibles y relés – Nissan Quest
Aplicable a vehículos fabricados en los años:
2004, 2005, 2006, 2007, 2008, 2009.

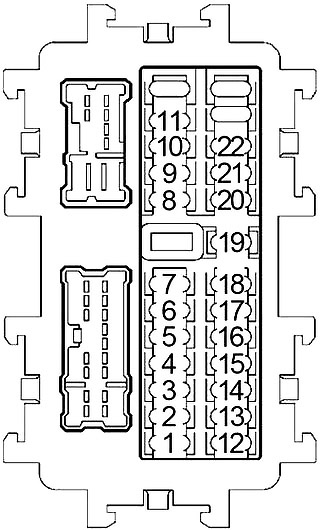

Caja de fusibles del salpicadero
La caja de fusibles se encuentra detrás del compartimento del pasajero del salpicadero. Tire de la manija de las gafas hacia abajo para abrir (1), luego tire de la manija de las gafas (2) y retírela para revelar el panel de fusibles.

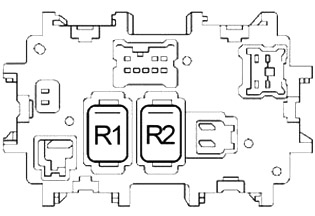

Trasero
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Pedal de ajuste de la unidad de control, interruptor de la luz de freno |
| 2 | 10 | Relé del motor del ventilador delantero, control del aire delantero |
| 3 | 15 | Módulo de control de la carrocería (BCM), espejo interior con antideslumbramiento automático |
| 4 | 10 | Audio, interruptor AV, unidad de visualización, unidad de control de visualización, unidad de control de navegación, reproductor de DVD, sintonizador de radio por satélite, módulo de control de la carrocería (BCM) |
| 5 | 15 | Tomas de corriente delanteras 2, toma de corriente trasera (2ª fila) |
| 6 | 10 | Interruptor de control remoto de los espejos exteriores |
| 7 | – | – |
| 8 | 10 | Espejo de la puerta |
| 9 | 10 | Controlador del asiento del conductor, diodo 1 |
| 10 | 15 | Motor del ventilador trasero |
| 11 | 15 | Motor del ventilador trasero |
| 12 | 10 | Interruptor de freno automático de la unidad de control del control de crucero (ASCD), conector de transmisión de datos, medidor combinado, relé del asiento calefactable, interruptor de posiciones neutrales de estacionamiento, pantalla, sensor de ángulo de dirección, pantalla de la unidad de control, unidad de control Navi, unidad de control de la puerta trasera, unidad de control de la puerta corredera, unidad de control de sonar, luces diurnas, teléfono manos libres |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 13 | 10 | Unidad del sensor de diagnóstico de airbags, unidad de control del sistema de clasificación de ocupantes |
| 14 | 10 | Instrumento de medición combinado, interruptor de posiciones neutrales de estacionamiento, espejo interior con atenuación automática |
| 15 | – | – |
| 16 | 10 | Inyectores, módulo de control de la carrocería (BCM), módulo de control del motor (ECM) |
| 17 | 10 | Unidad de control Navi, unidad de control de la puerta trasera, unidad de control de la puerta corredera, unidad de control del asiento del conductor, interruptor de memoria del asiento, unidad de control de posicionamiento automático del motor |
| 18 | 15 | Subwoofer |
| 19 | 15 | Módulo de control de la transmisión (TCM), interruptor A/V, pantalla, sensor de ángulo de dirección, instrumento de medición combinado, sistema de soporte del motor delantero controlado electrónicamente, pantalla de control, interruptor de llave, control de aire delantero |
| 20 | 10 | Interruptor de la luz de freno |
| 21 | 15 | Tomas de corriente delanteras 1, toma de corriente trasera (carga) |
| 22 | 15 | Relé de apertura de la tapa del depósito de combustible, reproductor de DVD |
| R1 | Ventilador | |
| R2 | Accesorios | |

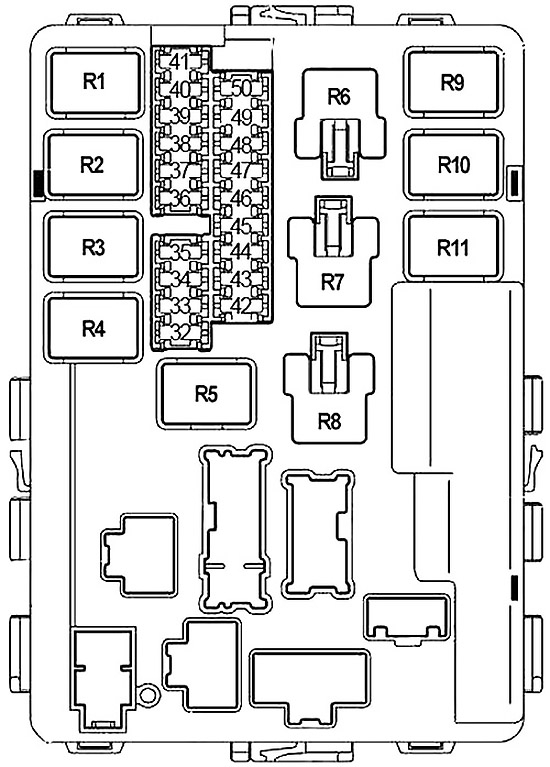

Caja de fusibles del compartimento del motor #1
El bloque de fusibles se encuentra cerca del depósito de líquido del limpiaparabrisas.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 32 | 20 | Relé del calefactor de la ventana trasera |
| 33 | 10 | Relé del aire acondicionado |
| 34 | 15 | Procesador IPDM E/R |
| 35 | 15 | Módulo de control del motor (ECM), relé ECM, amplificador de antena NATS |
| 36 | 15 | Faro derecho, diodo 3 |
| 37 | 20 | Relé del calefactor de la ventana trasera |
| 38 | 10 | Faro izquierdo de luces diurnas, unidad de control de luces diurnas |
| 39 | 30 | Relé de los limpiaparabrisas delanteros |
| 40 | 10 | Faro derecho de luces diurnas, relé de luces diurnas, diodo 3 |
| 41 | 15 | Relé de la luz trasera, relé de la luz de esquina, procesador IPDM E/R |
| 42 | 10 | Relé de la bomba de calefacción |
| 43 | 15 | Relé de las luces antiniebla delanteras |
| 44 | 15 | Relé de control de la mariposa del motor |
| 45 | 15 | Faro izquierdo, luces diurnas |
| 46 | 15 | Sensor de flujo de aire, sensor de oxígeno de calefacción |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 47 | 10 | Interruptor combinado (limpiaparabrisas delantero y sistema de chorro, limpiaparabrisas trasero y sistema de chorro) |
| 48 | 10 | Módulo de control de la transmisión (TCM), sensor de velocidad, sensor de velocidad de la turbina, relé A/T PV IGN |
| 49 | 10 | ABS |
| 50 | 15 | Relé de la bomba de combustible |
| R1 | Módulo de control del motor | |
| R2 | Faro de luz alta | |
| R3 | Faro de luz baja | |
| R4 | Motor de arranque | |
| R5 | Encendido | |
| R6 | Ventilador de refrigeración (n.º 1) | |
| R7 | Ventilador de refrigeración (n.º 3) | |
| R8 | Ventilador de refrigeración (n.º 2) | |
| R9 | Motor de control de la mariposa | |
| R10 | Bomba de combustible | |
| R11 | Faro antiniebla delantero | |

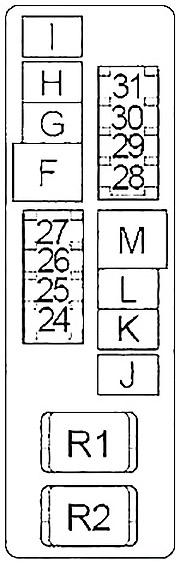

Caja de fusibles del compartimento del motor n.º 2
Se encuentra cerca de la batería. Retire la tapa de la caja de fusibles presionando el pestillo y levantando la tapa.
| Número | Amperios [A] | Descripción |
|---|---|---|
| 24 | 20 | Fuente de alimentación para remolque |
| 25 | 15 | Relé de la bocina |
| 26 | 10 | Generador |
| 27 | 15 | Relé del asiento calefactable |
| 28 | 20 | Relé del motor del ventilador delantero |
| 29 | 15 | Luces diurnas |
| 30 | 20 | Relé del motor del ventilador delantero |
| 31 | 20 | Audio, amplificador BOSE, sintonizador de radio por satélite |
| F | 40 | ABS |
| g | 40 | Relé del ventilador de refrigeración 2 |
| h | 40 | Relé del ventilador de refrigeración 1, relé del ventilador de refrigeración 3 |
| i | 40 | Interruptor de circuito 1 (sistema de bloqueo automático de puertas correderas, toma de corriente) |
| J | 50 | Módulo de control de la carrocería (BCM) |
| K | 40 | Encendido |
| L | 40 | ABS |
| m | 40 | Interruptor de circuito 2 (sistema de pedales ajustables, posicionamiento automático del motor, sistema de bloqueo automático de puertas correderas, asiento eléctrico) |
| R1 | Bocina | |
| R2 | Motor del ventilador delantero | |

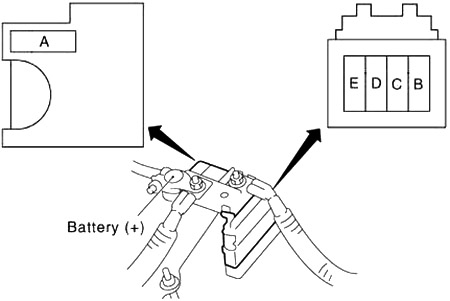

Bloque de fusibles de la batería
Está en el terminal + de la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 140 | Generador, fusible: “D”, “E” |
| b | 80 | Relé de accesorios (fusibles: “4”, “5”, “6”), relé del motor del ventilador trasero (fusibles: “10”, “11”), fusible: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 60 | Relé de encendido (fusibles: “42”, “46”, “47”, “48”, “49”, “50”), fusibles: “33”, “34”, “35”, “37” |
| D | 80 | Relé de luces altas (fusibles: “38”, “40”), relé de luces bajas (fusibles: “36”, “45”), fusibles: “32”, “39”, “41”, “43”, “44” |
| E | 100 | Fusible: “F”, “G”, “H”, “J”, “24”, “25”, “26”, “27” |
Diagrama de fusibles y relés – Nissan Quest
Se aplica a vehículos fabricados en los años:
2011, 2012, 2013, 2014, 2015, 2016.

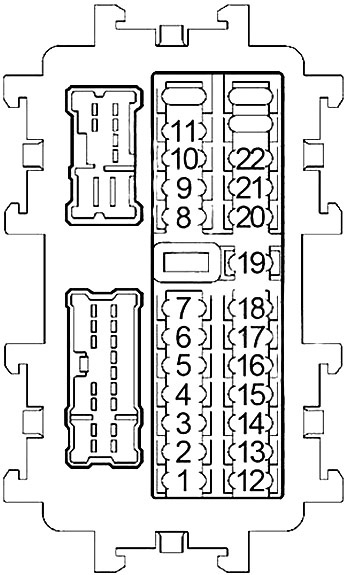

Caja de fusibles del salpicadero
El panel de fusibles se encuentra detrás de la cubierta del salpicadero. Tire para quitar la cubierta de la caja de fusibles (1).

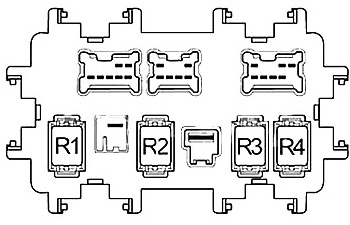

Parte trasera
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Interruptor del asiento calefactable |
| 2 | 10 | Unidad del sensor de diagnóstico de airbags, unidad de control del sistema de clasificación de ocupantes |
| 3 | 10 | Amplificador del aire acondicionado, módulo de control automático de la puerta trasera, módulo de control de la puerta corredera, módulo de control de asistencia a la dirección, interruptor de freno ASCD, interruptor de la luz de freno, sensor de detección de gases de escape/olores externos, válvula solenoide controlada electrónicamente para el montaje del motor, conector de enlace de datos, interruptor de salida principal de CA de 120 V, sensor de ángulo de dirección, ionizador, adaptador de teléfono, unidad de control AV, pantalla trasera, espejo interior antideslumbrante automático, unidad de control del monitor de visión de 360 grados, control del aire acondicionado trasero |
| 4 | 10 | Ordenador de kilometraje combinado, relé de reserva |
| 5 | – | – |
| 6 | 15 | Alerta de llave inteligente, conector de enlace de datos, amplificador de aire acondicionado, relé de desbloqueo selectivo, espejo interior antideslumbrante automático, ordenador de kilometraje combinado |
| 7 | 10 | Interruptor de la luz de freno, relé de la luz de freno, BCM (módulo de control de la carrocería) |
| 8 | 20 | En el maletero |
| 9 | 10 | Módulo de control automático de la puerta trasera, alerta automática de la puerta trasera, alerta automática de la puerta corredera, módulo de control de la puerta corredera, módulo de control de retorno de energía del respaldo del asiento, relé del actuador de desbloqueo del respaldo del asiento |
| 10 | 10 | BCM (módulo de control de la carrocería), interruptor de memoria del asiento, receptor de entrada sin llave |
| 11 | 10 | Módulo de control de la transmisión (TCM), interruptor de arranque por botón |
| 12 | – | – |
| 13 | 10 | Espejo exterior, amplificador de aire acondicionado |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 14 | – | – |
| 15 | 20 | Desempañador de la ventana trasera |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Amplificador de aire acondicionado, audio, adaptador de teléfono, interruptor multifunción, pantalla delantera, unidad de control AV, sintonizador de radio por satélite, pantalla trasera, control remoto de los espejos laterales |
| 20 | 20 | En el maletero delantero |
| 21 | 15 | Motor del ventilador delantero |
| 22 | 15 | Motor del ventilador delantero |
| R1 | Encendido | |
| R2 | Desempañador de la ventana trasera | |
| R3 | Accesorios | |
| R4 | Ventilador delantero | |
Elemento de soporte para fusibles
| Número | Amperios [A] | Descripción |
|---|---|---|
| 23 | 15 | Relé del ventilador trasero |
| 24 | 15 | Relé del ventilador trasero |
| 25 | – | – |
| 61 | – | – |
Compartimento del motor
Retire la tapa de la caja de fusibles presionando el botón (1).

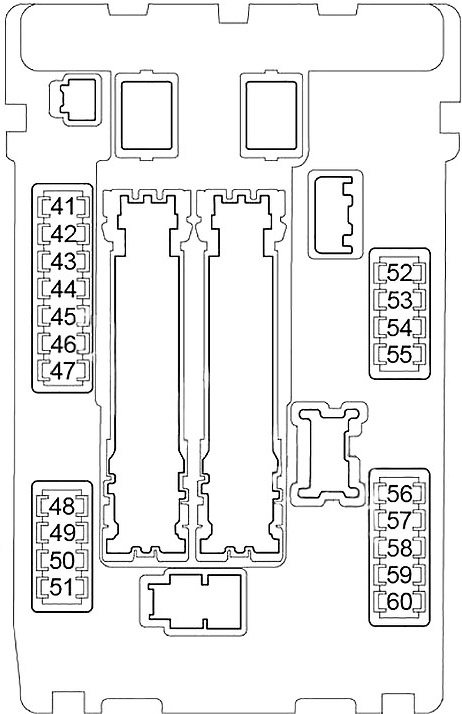

Caja de fusibles #1
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 41 | 15 | Relé de la bomba de combustible |
| 42 | 10 | Relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 3 |
| 43 | 10 | Sensor de velocidad, módulo de control de la transmisión (TCM) |
| 44 | 10 | Inyectores, módulo de control del motor (ECM) |
| 45 | 10 | ABS, interruptor BSW, módulo de control BSW, radar lateral |
| 46 | 15 | Sensor de mezcla aire-combustible, sensor de oxígeno calentado |
| 47 | 10 | Interruptor combinado |
| 48 | – | – |
| 49 | 10 | Relé del aire acondicionado |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 50 | 15 | Relé del módulo de control del motor (control electromagnético VIAS, control de válvula solenoide de sincronización de válvula de admisión, válvula de control de ventilación del depósito EVAP, condensador, bobinas de encendido, módulo de control del motor, sensor de flujo de masa de aire, control de válvula solenoide de volumen del depósito EVAP) |
| 51 | 15 | Relé del motor de control de la mariposa |
| 52 | 10 | Faros delanteros, luces laterales delanteras, ajuste de faros |
| 53 | 10 | Luces traseras combinadas, luces de matrícula, interruptor VDC, interruptor de ajuste de faros, luz de guantera, interruptor de alimentación principal de CA de 120 V, interruptor automático principal de puerta, interruptor combinado, interruptor de emergencia, amplificador de aire acondicionado, interruptor de control del odómetro, interruptor de control de iluminación, interruptor BSW, interruptor automático de puerta trasera, retroiluminación del selector de transmisión CVT, luces de pie, interruptor de apertura/cierre de puerta corredera, sonido, interruptor de asiento calefactable, control de aire acondicionado trasero, luz de lectura, interruptor de control remoto del espejo de la puerta, interruptor de expulsión de disco, interruptor multifunción, pantalla trasera |
| 54 | 10 | Faro izquierdo |
| 55 | 10 | Faro derecho |
| 56 | 15 | Luz de cruce izquierda |
| 57 | 15 | Luz de cruce derecha |
| 58 | 15 | Luz antiniebla delantera |
| 59 | 10 | Relé de luces diurnas |
| 60 | 30 | Relé de los limpiaparabrisas delanteros |

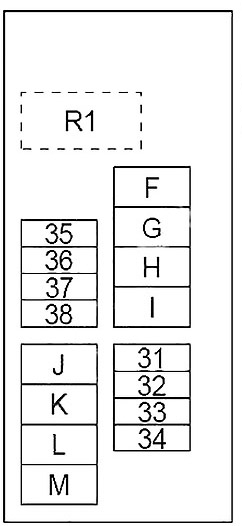

Caja de fusibles #2
| Número | Amperios [A] | Descripción |
|---|---|---|
| 31 | – | – |
| 32 | – | Remolque |
| 33 | 30 | Módulo de control de retorno de energía del respaldo del asiento, relé de liberación activa del respaldo |
| 34 | 30 | Módulo inversor |
| 35 | 20 | Audio, módulo de control AV, sintonizador de radio por satélite, pantalla (delantera, trasera), módulo de control de monitoreo ambiental, módulo adaptador de teléfono |
| 36 | – | – |
| 37 | 15 | Relé de la bocina |
| 38 | 10 | Generador |
| F | 30 | ABS |
| g | 20 | ABS |
| h | 40 | Relé de encendido (fusibles: “1”, “2”, “3”, “4”), IPDM E/R, fusible: “6” |
| i | – | – |
| J | 40 | Interruptor automático (módulo de control automático de la puerta trasera), interruptor automático (unidad de control de la puerta corredera, unidad de control de la puerta trasera) |
| K | 40 | Relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 3 |
| L | 40 | BCM (módulo de control de la carrocería), interruptor automático (unidad de control de posicionamiento automático, control del asiento del conductor, interruptor de soporte lumbar) |
| m | 40 | Motor del ventilador de refrigeración 1 |
| R1 | Bocina | |
Sistema de soporte para fusibles
| Número | Amperios [A] | Descripción |
|---|---|---|
| 26 | 15 | Amplificador BOSE |
| 27 | 15 | Amplificador BOSE |
| 28 | 15 | Amplificador BOSE |
| 62 | – | – |

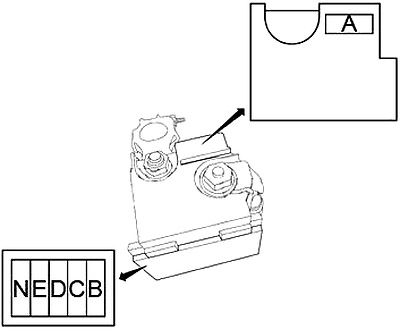

Bloque de conexión de fusibles
Se encuentra en el terminal “+” de la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 250 | Generador, motor de arranque, fusibles: “B”, “C”, “D” |
| b | 100 | Fusibles: “F”, “G”, “H”, “J”, “K”, “L”, “M”, “32”, “33”, “34”, “35”, “37”, “38” |
| C | 60 | Relé de luces altas (fusibles: “54”, “55”), relé de luces bajas (fusibles: “56”, “57”), relé de luces traseras (fusibles: “52”, “53”), fusibles: “58”, “59”, “60” |
| D | 100 | Módulo de control de asistencia a la dirección |
| E | 80 | Relé de encendido (fusibles: “41”, “42”, “43”, “44”, “45”, “46”, “47”, “49”), fusibles: “50”, “51” |
| n | 100 | Relé de accesorios (fusibles: “19”, “20”), relé de desempañador de la ventana trasera (fusibles: “13”, “15”), relé del ventilador delantero (fusibles: “21”, “22”), fusibles: “6”, “7”, “8”, “9”, “10”, “11”, “23”, “24” |
Acerca del Nissan Quest (1998-2016)
El Nissan Quest es un monovolumen que se fabricó entre 1998 y 2016. Este modelo era conocido por su amplitud y su cómodo interior, lo que lo hacía ideal para familias. El Nissan Quest ofrecía varias opciones de motorización, siendo la más común un motor de seis cilindros de 3,5 litros, que proporcionaba suficiente potencia para la conducción diaria y los viajes largos. A lo largo de los años, el Quest experimentó varias actualizaciones que mejoraron sus características de seguridad y equipamiento tecnológico, lo que lo convirtió en un modelo competitivo en su clase.
Diagrama de la caja de fusibles del Nissan Quest
Esta página muestra el diagrama de la caja de fusibles del Nissan Quest, que es esencial para el mantenimiento y las reparaciones de los sistemas eléctricos del vehículo. Normalmente, la caja de fusibles se encuentra debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable del vehículo, por lo que es importante conocer su configuración.
