SEAT León 5F (2013-2019) – caja de fusibles

En este artículo encontrarás los esquemas de la caja de fusibles del SEAT León 5F (2013–2019), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (disposición de los fusibles).

SEAT León 5F (2013-2019…) – esquema de la caja de fusibles

Año de fabricación: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Color	Amperios [A]
Negro	1
Violeta	3
Marrón claro	5
Marrón	7,5
Rojo	10
Azul	15
Amarillo	20
Blanco o transparente	25
Verde	30
Naranja	40

Habitáculo

Los fusibles se encuentran en el lado izquierdo del salpicadero, detrás de la guantera (en la guantera en vehículos con volante a la derecha).

Compartimento del motor

La caja de fusibles en el compartimento del motor se encuentra en el lado derecho.

2016

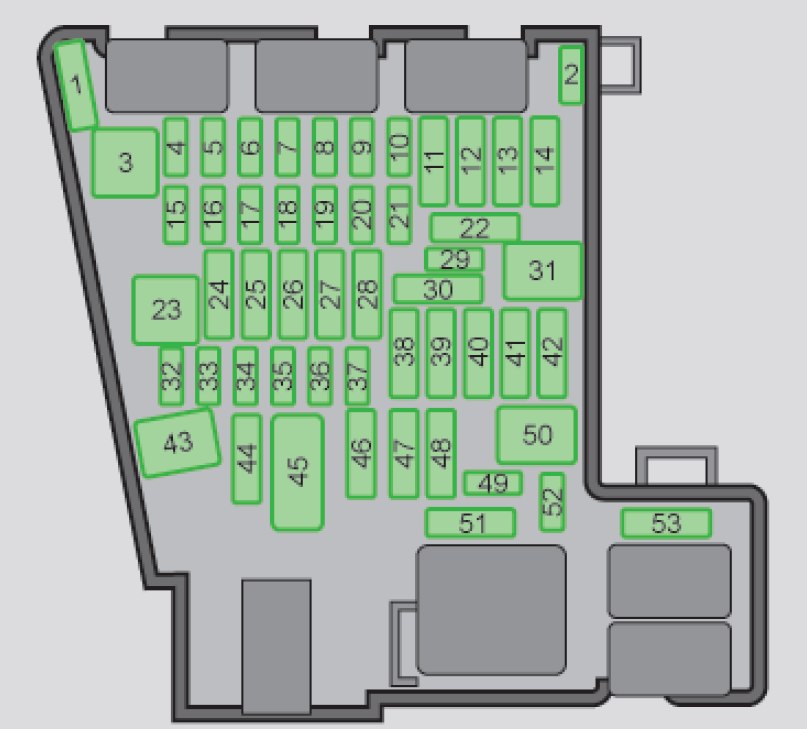

Panel de instrumentos

Asignación de fusibles en el salpicadero (2016)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
4	Taxi	3
5	CAN	5
6	Palanca de cambios automática	5
7	Panel de control de aire acondicionado y calefacción; Calefacción de la luneta trasera.	10
8	Diagnóstico; Interruptor del freno de estacionamiento; Interruptor de luces; Luz de marcha atrás; Iluminación interior.	10
9	Columna de dirección	5
10	Pantalla de radio	5
12	Radio	20
13	Modo de conducción	15
14	Ventilador del aire acondicionado	30
17	Panel de instrumentos	5
18	Cámara trasera	7,5
21	Unidad de control Haldex 4×4	15
22	Remolque	15
23	Faros derechos	40
24	Techo eléctrico	30
25	Puerta izquierda	30

Nº	Descripción	Amperios [A]
26	Asientos calefactables	20
28	Remolque	25
31	Faro izquierdo	40
32	Unidad de control de estacionamiento	7,5
33	Airbag	5
34	Interruptor de marcha atrás; Sensor de clima; Espejo electrocromático.	7,5
35	Diagnóstico; Controlador de faros; Regulador de faros.	10
36	Cámara frontal; Radar.	10
38	Remolque	25
39	Puerta derecha	30
40	Toma de 12V	20
42	Cierre centralizado	40
43	Iluminación interior	30
44	Remolque	15
45	Asiento del conductor eléctrico	15
47	Limpiaparabrisas trasero	15
49	Arranque; Sensor de embrague	5
53	Luneta trasera calefactable	30

Compartimento del motor

Asignación de fusibles en el compartimento del motor (2016)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
1	Unidad de control ESP	40/20
2	Unidad de control ESP	40
3	Unidad de control del motor (diésel/gasolina)	30/15
4	Sensores del motor	5/10
5	Sensores del motor	7,5/10
6	Sensor de luz de freno	5
7	Alimentación del motor	5/10
8	Sonda Lambda	10/15
9	Motor	5/10/20
10	Unidad de control de la bomba de combustible	15/10/20
11	PTC	40

Nº	Descripción	Amperios [A]
12	PTC	40
13	Unidad de control de la transmisión automática	15/30
15	Bocina	15
16	Unidad de control de la bomba de combustible	15/05/20
17	Unidad de control del motor	7,5
18	Terminal 30 (punto de referencia positivo)	5
19	Lavalunotto delantero	30
20	Bocina de advertencia	10
22	Unidad de control del motor	5
23	Arranque	30
24	PTC	40
31	Diferencial electrónico CUPRA	15
33	Bomba de transmisión automática	30

2017

Panel de instrumentos

Asignación de fusibles en el salpicadero (2017)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
4	Taxi	3
5	CAN	5
6	Palanca de cambios automática	5
7	Panel de control de aire acondicionado y calefacción; Calefacción de la luneta trasera.	10
8	Diagnóstico; Interruptor del freno de mano; Interruptor de luces; Luz de marcha atrás; Iluminación interior.	10
9	Columna de dirección	5
10	Pantalla de radio	5
12	Radio	20
13	Modo de conducción.	15
14	Ventilador del aire acondicionado	40
15	KESSY	10
16	Caja de comunicación	7,5
17	Panel de instrumentos	5
18	Cámara trasera	7,5
19	KESSY	7,5
21	Unidad de control Haldex 4×4	15
22	Remolque	15
23	Faros derechos	40
24	Techo eléctrico	30

Nº	Descripción	Amperios [A]
25	Puerta izquierda	30
26	Asientos calefactables	20
28	Remolque	25
31	Faro izquierdo	40
32	Unidad de control de estacionamiento; Cámara frontal y radar.	7,5
33	Airbag	5
34	Interruptor de marcha atrás; Sensor de clima; Espejo electrocromático.	7,5
35	Diagnóstico; Controlador de faros; Regulador de faros.	10
36	Faro LED derecho	10
37	Faro LED izquierdo	10
38	Remolque	25
39	Puerta derecha	30
40	Toma de 12V	20
42	Cierre centralizado	40
43	Iluminación interior	30
44	Remolque	15
45	Asiento del conductor eléctrico	15
47	Limpiaparabrisas trasero	15
49	Arranque; Sensor de embrague	5
53	Luneta trasera calefactable	30

Compartimento del motor

Asignación de fusibles en el compartimento del motor (2017)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
1	Unidad de control ESP	40/20
2	Unidad de control ESP	40/60
3	Unidad de control del motor (diésel/gasolina)	30/15
4	Sensores del motor	5/10
5	Sensores del motor	7,5/10
6	Sensor de luz de freno	7,5
7	Alimentación del motor	7,5/10
8	Sonda Lambda	10/15
9	Motor	5/10/20
10	Unidad de control de la bomba de combustible	15
11	PTC	40

Nº	Descripción	Amperios [A]
12	PTC	40
13	Unidad de control de la transmisión automática	15/30
15	Bocina	15
16	Unidad de control de la bomba de combustible	7,5
17	Unidad de control del motor	7,5
18	Terminal 30 (punto de referencia positivo)	7,5
19	Luz delantera	30
21	Unidad de control de la transmisión automática	15/30
22	Unidad de control del motor	5
23	Arranque	30
24	PTC	40
31	Diferencial electrónico CUPRA	15
33	Bomba de transmisión automática	30

2018

Panel de instrumentos

Asignación de fusibles en el salpicadero (2018)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
4	Taxi	3
5	CAN	5
6	Palanca de cambios automática	5
7	Panel de control de aire acondicionado y calefacción; Calefacción de la luneta trasera.	10
8	Diagnóstico; Interruptor del freno de mano; Interruptor de luces; Luz de marcha atrás; Iluminación interior; Umbral de puerta iluminado.	10
9	Columna de dirección	5
10	Pantalla de radio	7,5
11	Faros izquierdos	40
12	Radio	20
14	Ventilador del aire acondicionado	40
15	KESSY	10
16	Caja de conexión.	7,5
17	Panel de instrumentos	7,5
18	Cámara trasera	7,5
19	KESSY	7,5
21	Unidad de control Haldex 4×4	15
22	Remolque	15
23	Techo	30
24	Faros derechos	40

Nº	Descripción	Amperios [A]
25	Puerta izquierda	30
26	Asientos calefactables	20
27	Iluminación interior	30
28	Remolque	25
32	Sensor de estacionamiento; Cámara frontal; Radar.	7,5
33	Airbag	5
34	Interruptor de marcha atrás; Sensor de clima; Espejo electrocromático; Fuente de alimentación trasera (USB)	7,5
35	Diagnóstico; Controlador de faros; Regulador de faros.	10
36	Faro LED derecho	7,5
37	Faro LED izquierdo	7,5
38	Remolque	25
39	Puerta derecha	30
40	Toma de 12 V	20
41	Cierre centralizado	40
43	Sonido SEAT; Sonido CAN y MOST.	30
44	Remolque	15
45	Asiento del conductor eléctrico	15
47	Limpiaparabrisas trasero	15
49	Arranque; Sensor de embrague.	5
52	Modo de conducción.	15
53	Luneta trasera calefactable	30

Compartimento del motor

Asignación de fusibles en el compartimento del motor (2018)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
1	Unidad de control ESP	25
2	Unidad de control ESP	40/60
3	Unidad de control del motor (diésel/gasolina)	30/15
4	Sensores del motor	5/10
5	Sensores del motor	7,5/10
6	Sensor de luz de freno	5
7	Alimentación del motor	5/10
8	Sonda Lambda	10/15
9	Motor	5/10/20
10	Unidad de control de la bomba de combustible	15
11	PTC	40

Nº	Descripción	Amperios [A]
12	PTC	40
13	Bomba de transmisión automática	30
15	Bocina	15
16	Unidad de control de la bomba de combustible	7,5
17	Unidad de control del motor	7,5
18	Terminal 30 (punto de referencia positivo)	7,5
19	Lavalunotto delantero	30
20	Bocina de advertencia	10
22	Unidad de control del motor	5
23	Arranque	30
24	PTC	40
31	Diferencial electrónico CUPRA	15
33	Bomba de transmisión automática	30

2019

Panel de instrumentos

Asignación de fusibles en el salpicadero (2019)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
1	SCR; Adblue.	20
4	Bocina fuerte	7,5
5	Gateway CAN	7,5
6	Palanca de cambios automática	7,5
7	Panel de control de aire acondicionado y calefacción; Calefacción de la luneta trasera.	10
8	Diagnóstico; Interruptor del freno de mano; Interruptor de luces; Luz de marcha atrás; Iluminación interior; Iluminación del umbral de la puerta.	7,5
9	Columna de dirección	7,5
10	Pantalla de radio	7,5
11	Faros izquierdos	40
12	Radio	20
13	Taxi	5
14	Ventilador del aire acondicionado	40
15	KESSy	10
16	Caja de conexión	7,5
17	Panel de instrumentos, OCU	7,5
18	Cámara trasera	7,5
19	KESSy	7,5
20	SCR; Relé del motor, 1,5.	10/15
21	Unidad de control Haldex 4×4	15
22	Remolque	15
23	Techo	20

Nº	Descripción	Amperios [A]
24	Faro derecho	40
25	Puerta izquierda	30
26	Asientos calefactables	20
27	Iluminación interior	30
28	Remolque	25
32	Controlador de estacionamiento; Cámara frontal; Radar.	7,5
33	Airbag	7,5
34	Interruptor de marcha atrás; Sensor de clima; Espejo electrocromático.	7,5
35	Diagnóstico; Controlador de faros; Regulador de faros.	7,5
36	Faro LED derecho	7,5
37	Faro LED izquierdo	7,5
38	Remolque	25
39	Puerta derecha	30
40	Toma de 12V	20
41	Cierre centralizado	40
42	Sonido Beats CAN y MOST.	30
44	Remolque	15
45	Asiento del conductor eléctrico	15
47	Limpiaparabrisas trasero	15
49	Arranque; Sensor de embrague.	7,5
52	Modo de conducción.	15
53	Luneta trasera calefactable	30

Acerca del SEAT León 5F (2013-2019)

El SEAT León 5F, fabricado entre 2013 y 2019, es un popular modelo de coche compacto que ofrece una gran combinación de estilo, rendimiento y tecnología. Este modelo es conocido por su diseño moderno y sus dinámicas características de conducción. El SEAT León 5F está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que permite a los conductores elegir la variante que mejor se adapte a sus necesidades. En el interior, ofrece asientos cómodos y una gran cantidad de funciones tecnológicas que aumentan el confort y la seguridad de la conducción.

Esquema de la caja de fusibles del SEAT León 5F

Esta página muestra el esquema de la caja de fusibles para el SEAT León 5F, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el interior, debajo del salpicadero en el lado del conductor, y también en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
