Seat Toledo I (1991-1999) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Seat Toledo I 1991–1999, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Esquema de fusibles y relés – Seat Toledo I

Aplica a vehículos fabricados en los años:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

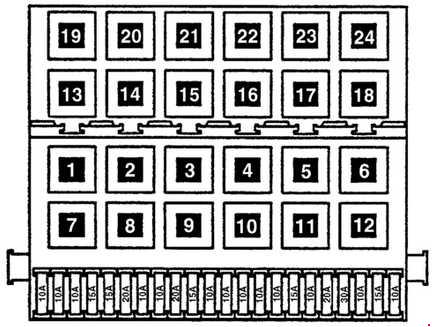

Esquema de fusibles (de izquierda a derecha)

Número	Amperaje [A]	Descripción
1	10	Faro anabbagliante sinistro
2	10	Faro anabbagliante destro
3	10	Iluminación de instrumentos y matrículas
4	15	Limpiaparabrisas y lavaparabrisas trasero, techo corredizo
5	15	Limpiaparabrisas, lavaparabrisas delantero y trasero, boquillas lavaparabrisas delanteras calefactadas eléctricamente
6	20	Ventilador de aire fresco, aire acondicionado
6	30	Ventilador, aire acondicionado
7	10	Luces traseras, derecha
8	10	Luces traseras, izquierda
9	15	Desempañador de la luneta trasera
9	20	Calefacción de la luneta trasera, calefacción de los espejos
10	15	Faros antiniebla, luz antiniebla trasera

11	10	Faro con luces largas a la izquierda. Lámpara de advertencia de luces largas
12	10	Faro con luces largas a la derecha
13	10	Bocina, ventilador del radiador (salida)
14	10	Reservas de combate
14	15	Luces de marcha atrás, espejos eléctricos, calefacción de asientos, elevalunas eléctricos, control de crucero del aire acondicionado,
15	10	Electrónica del motor, bomba de circulación del refrigerante (motor de seis cilindros)
16	15	Luces de advertencia, iluminación de la guantera, iluminación de la toma de corriente, techo corredizo eléctrico, luz de mapa/lectura delantera
17	10	Luces de emergencia
18	20	Bomba de combustible (FP), módulo de control de la sonda lambda calefactada (H02S)
19	30	Ventilador del refrigerante, relé del aire acondicionado
20	10	Luces de freno, control de crucero (contactos de activación en los pedales de freno y embrague)
21	15	Iluminación interior y del maletero, reloj, encendedor de cigarrillos, cierre centralizado, indicador multifunción
22	10	Encendedor de cigarrillos, radio, maletero



Fusibles adicionales (en soportes separados, encima de los relés)

Número	Amperaje [A]	Descripción
1	30	Fusible del relé del motor ABS
2	30	Fusible del relé principal ABS
3	10	Fusible para aire acondicionado normal
4	30	Fusible del ventilador de aire frío en Climatronic
5	5	Fusible Climatronic
6	20	Fusible automático para elevalunas eléctricos
7	15	Remolque fijo +

Fusibles adicionales (en el compartimento del motor en el mamparo sobre el servofreno)

Número	Amperaje [A]	Descripción
1	50	Bujías de incandescencia para motores diésel

Sobre el Seat Toledo I (1991-1999)

El Seat Toledo I, fabricado entre 1991 y 1999, fue el primer modelo de esta marca española diseñado como un sedán compacto. Este modelo era conocido por su espaciosa cabina y su gran maletero, lo que lo hacía ideal para uso familiar. El Toledo I se ofrecía con diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban diferentes niveles de potencia y eficiencia. Gracias a su fiabilidad y practicidad, se convirtió en un modelo popular entre los conductores que buscaban un vehículo asequible y funcional.

Esquema de la caja de fusibles del Seat Toledo I

Esta página muestra el esquema de la caja de fusibles para el Seat Toledo I, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Al reemplazar fusibles, es importante usar siempre fusibles de repuesto con el mismo amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y funcionalidad del vehículo.
