Seat Exeo (2008-2013) – caja de fusibles

Seat Exeo (2008-2009) – diagram de la caja de fusibles

Año de fabricación: 2008, 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Exeo (2008-2009) es el fusible 33 en la caja de fusibles.

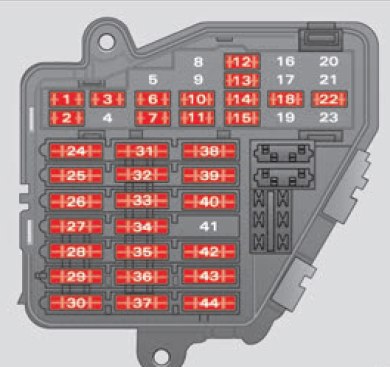

Caja de fusibles

Los fusibles se encuentran en el lado izquierdo del salpicadero.

Número	Descripción	Amp [A]
1	Control de climatización	10
2	Luces de los pies	5
3	Boquillas del limpiaparabrisas calefactadas	5
4	Ventilador del radiador	5
5	Teléfono, interruptor multifunción; Parasol de la ventana trasera.	10
6	Aire acondicionado (sensor de calidad del aire); Sensor de presión.	5
7	Programa electrónico de estabilidad (ESP); Interruptor de las luces de freno; Interruptor del pedal del embrague; Sensor de ángulo de dirección.	10
8	Teléfono	5
9	Servomotor de freno (bomba de vacío)	15
10	Faros autoadaptativos (luz adaptativa) derecha	5
11	Control de presión de neumáticos
12	Toma de diagnóstico	10
13	Unidad de la columna de dirección	10
14	Luces de freno	10
15	Panel de instrumentos	10
16	Vacío	5
17	Asistencia al aparcamiento; Suspensión autonivelante; Sistema de control de presión de neumáticos; Sensor de lluvia/luces.	10
18	Faros autoadaptativos (luz adaptativa) izquierda.	5
19	Faros antiniebla	15
20	Vacío
21	Vacío

22	Puerta del conductor/puerta del pasajero	15
23	Puerta trasera	15
24	Unidad eléctrica central para equipamiento de confort	20
25	Ventilador del calefactor	30
26	Calefacción de la luneta trasera	30
27	Toma de corriente eléctrica del remolque (unidad de control)	30
28	Bomba de combustible, bomba auxiliar para diésel	20
29	Vacío
30	Techo corredizo/desmontable	20
31	Conectividad de diagnóstico; Espejo retrovisor interior automático antideslumbrante.	15
32	Dispositivo de remolque	15
33	Encendedor de cigarrillos	20
34	Vacío
35	Toma de corriente del maletero*	20
36	Sistema de limpiaparabrisas	30
37	Bomba del limpiaparabrisas delantero y sistema de limpiaparabrisas de los faros.	30
38	Unidad eléctrica central para equipamiento de confort; Desbloqueo del capó.	15
39	Radio	20
40	Bocina	25
41	Vacío	30
42	Programa electrónico de estabilidad (ESP)	25
43	Control del motor	15
44	Calefacción del asiento	35

Diagrama de fusibles y relés – Seat Exeo

Aplicable a vehículos fabricados en los años:

2013.

Caja de fusibles

Los fusibles se encuentran en el lado izquierdo del salpicadero.

Número	Descripción	Amperaje [A]
1	Aire acondicionado	10
2	Luces en la zona de los pies	5
3	Boquillas del lavaparabrisas calefactadas	5
4	Ventilador del radiador	5
5	Asistencia al aparcamiento; Transmisión automática.	10
6	Aire acondicionado (sensor de calidad del aire); Sensor de presión.	5
7	Programa electrónico de estabilidad (ESP); Interruptor de las luces de freno; Interruptor del pedal del embrague; Sensor de ángulo de dirección.	10
8	Teléfono	5
9	Calefactor de la sonda lambda	10
10	Faros adaptativos derechos	5
11	Airbag y desactivación del airbag del pasajero	5
12	Puerto de diagnóstico	10
13	Unidad de la columna de dirección	10
14	Luces de freno	10
15	Panel de instrumentos	10
16	Vacío	5
17	Control de presión de neumáticos; Sensor de lluvia/luces.	10
18	Faros adaptativos izquierdos	5
19	Unidad de control Start-Stop	10
20	Control del motor	15
21	Start/stop, gestión de la energía de la batería	5

22	Vacío
23	Vacío
24	Bloque eléctrico central para equipamiento de confort	20
25	Ventilador de la calefacción	30
26	Calefacción de la luneta trasera	30
27	Prensado de alimentación del remolque (unidad de control)	30
28	Bomba de combustible; Bomba auxiliar para diésel.	20
29	Radio, amplificador (con Start-Stop)	20
30	Techo corredizo y abatible	20
31	Conexión de diagnóstico; Espejo automático antideslumbrante; Luz de marcha atrás; Transmisión automática.	15
32	Prensado de remolque	15
33	Encendedor	20
34	Elevalunas eléctricos traseros	30
35	Prensado de alimentación en el maletero*	20
36	Sistema de limpiaparabrisas	30
37	Bomba del lavaparabrisas delantero y sistema del lavaparabrisas de los faros	30
38	Iluminación del maletero; Alarma.	15
39	Radio; Amplificador (sin Start-Stop).	20
40	Bocina	25
41	Prensado de 230 V	30
42	Programa electrónico de estabilidad (ESP)	25
43	Control del motor	15
44	Calefacción del asiento	35

Acerca del Seat Exeo (2008-2013)

El Seat Exeo, fabricado entre 2008 y 2013, es un vehículo de clase media elegante y confortable que ofrece un rendimiento fiable y un diseño moderno. Este modelo se basa en la plataforma del Audi A4 B7, lo que le confiere robustez y calidad. El Exeo está disponible con diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan diferentes niveles de potencia para satisfacer las necesidades de distintos conductores. El interior del vehículo es espacioso y bien equipado, con énfasis en la comodidad y la seguridad. Gracias a su fiabilidad y rendimiento, el Seat Exeo se ha convertido en una opción popular entre los conductores que buscan un vehículo práctico y elegante.

Diagrama de la caja de fusibles del Seat Exeo

Esta página muestra un diagrama detallado de la caja de fusibles del Seat Exeo, que es esencial para el correcto mantenimiento y reparación del vehículo. En el modelo Seat Exeo, la caja de fusibles se encuentra típicamente en el interior del vehículo, generalmente en el lado izquierdo del salpicadero, y otra puede estar ubicada en el compartimento del motor. Nuestros diagramas proporcionan una visión clara de los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante disponer de información precisa sobre su configuración.
