En este artículo, encontrarás diagramas de la caja de fusibles del Seat Exeo ST 2009–2013, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Diagrama de fusibles y relés – Seat Exeo ST

Aplicable a vehículos fabricados en los años:

2009.

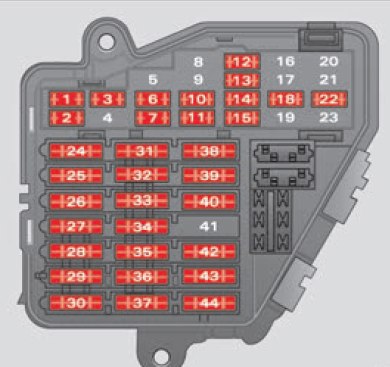

Caja de fusibles

Los fusibles se encuentran en el lado izquierdo del salpicadero.

Número	Descripción	Amperaje [A]
1	Control de climatización	10
2	Luces en el espacio para los pies	5
3	Boquillas de limpiaparabrisas calefactadas	5
4	Ventilador del radiador	5
5	Teléfono; Interruptor multifunción; Parasol de la ventana trasera.	10
6	Aire acondicionado (sensor de calidad del aire); Sensor de presión.	5
7	Programa electrónico de estabilidad (ESP); Interruptor de luces de freno; Interruptor del pedal del embrague; Sensor de ángulo de dirección.	10
8	Teléfono	5
9	Servomotor de freno (bomba de vacío)	15
10	Faros autoadaptativos (luz adaptativa) derecha	5
11	Monitorización de la presión de los neumáticos
12	Puerto de diagnóstico	10
13	Unidad de la columna de dirección	10
14	Luces de freno	10
15	Panel de instrumentos	10
16	Vacío	5
17	Asistencia al aparcamiento; Suspensión autonivelante; Sistema de monitorización de la presión de los neumáticos; Sensor de lluvia/luces.	10
18	Faros autoadaptativos (luz adaptativa) izquierda	5
19	Faros antiniebla	15
20	Vacío
21	Vacío

22	Puerta delantera del conductor y puerta delantera del pasajero	15
23	Puerta trasera	15
24	Módulo eléctrico central para equipamiento de confort	20
25	Ventilador de la calefacción	30
26	Calefacción de la ventana trasera	30
27	Conexión de remolque (controlador)	30
28	Bomba de combustible; Bomba auxiliar de diésel.	20
29	Vacío
30	Techo corredizo y abatible	20
31	Conexión de diagnóstico; Espejo interior antideslumbrante automático con regulación automática.	15
32	Conexión de remolque	15
33	Encendedor	20
34	Vacío
35	Toma de corriente en el maletero*	20
36	Sistema de limpiaparabrisas	30
37	Bomba de limpiaparabrisas delantero y sistema de limpiaparabrisas de faros	30
38	Unidad de control eléctrico para equipamiento de confort; Desbloqueo del capó.	15
39	Radio	20
40	Bocina	25
41	Vacío	30
42	Programa electrónico de estabilidad (ESP)	25
43	Gestión del motor	15
44	Calefacción de asiento	35

Sobre el Seat Exeo ST (2009-2013)

El Seat Exeo ST, fabricado entre 2009 y 2013, es un elegante familiar que ofrece confort y practicidad tanto para familias como para individuos. Este modelo es conocido por su calidad de fabricación y fiabilidad, basándose en la plataforma del Audi A4 B7. El Exeo ST ofrece diversas motorizaciones, incluyendo motores de gasolina y diésel con cilindradas de 1.6 a 2.0 litros. Gracias a su diseño deportivo y sus dinámicas características de conducción, es popular entre los conductores que buscan una combinación de estilo y rendimiento.

Diagrama de la caja de fusibles del Seat Exeo ST

Esta página muestra el diagrama de la caja de fusibles del Seat Exeo ST, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, concretamente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su distribución y funciones.
