En este artículo encontrarás los esquemas de las cajas de fusibles del vehículo SEAT Mii eléctrico (2019–2021), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (distribución de fusibles).
Los fusibles se encuentran debajo del volante, debajo del salpicadero.
Número
Descripción
Número
Descripción
1
Juego de intermitentes, sistema de gestión del motor
2
Batería de alto voltaje, conexión de diagnóstico, aire acondicionado
3
Reserva
4
Reserva
5
Palanca de control bajo el volante (control de crucero, luces), sistema de gestión de energía a bordo
6
Ajuste eléctrico de los espejos exteriores, interruptor de luces, luces
7
Sistema de gestión del motor
8
Carga de batería de alto voltaje, palanca de cambios, servofreno, sistema de control de tracción
9
Airbag, interruptor de desactivación del airbag del pasajero
10
Sistema de asistencia al estacionamiento
11
Cámara frontal para sistemas de asistencia
12
Reserva
13
Reserva
14
Limpiaparabrisas trasero
15
Interruptor de luces
Número
Descripción
26
Juego de intermitentes, relé principal
27
Iluminación interior
28
Conector de diagnóstico
29
Componentes electrónicos
30
Calefacción de los espejos exteriores
31
Ventilador del radiador
32
Intermitentes y luz de freno, luces diurnas
33
Reserva
34
Reserva
35
Reserva
36
Toma de corriente de 12 V
37
Reserva
38
Dispositivo de infoentretenimiento
39
Reserva
40
Sistema de gestión del motor
41
Cierre centralizado
42
Número
Descripción
1
Electrónica del sistema de información
2
Sistema de frenos
3
Bloqueo para extraer la llave del salpicadero
4
Calefacción
5
Aire acondicionado
6
Desactivación del sistema de alimentación
7
Aire acondicionado
8
Carga de batería de alto voltaje, palanca de cambios, sensor de lluvia para luces
9
Faro delantero
10
Faro delantero
11
Calefacción del parabrisas
12
Calefacción del parabrisas
Caja de fusibles en el compartimento del motor
caja de fusibles
caja de fusibles
caja de fusibles
fusible
fusible
fusible
fusibles
fusibles
fusibles
compartimento del motor
compartimento del motor
compartimento del motor
compartimento de pasajeros
compartimento de pasajeros
compartimento de pasajeros
habitáculo
habitáculo
habitáculo
guantera
guantera
guantera
capó
capó
capó
maletero
maletero
maletero
relé
relé
relé
esquema
esquema
esquema
diagrama
diagrama
diagrama
posición
posición
posición
interruptor
interruptor
interruptor
unidad de control
unidad de control
unidad de control
alimentación
alimentación
alimentación
encendedor de cigarrillos
encendedor de cigarrillos
encendedor de cigarrillos
elevalunas
elevalunas
elevalunas
aire acondicionado
aire acondicionado
aire acondicionado
limpiaparabrisas
limpiaparabrisas
limpiaparabrisas
faros antiniebla
faros antiniebla
faros antiniebla
faro
faro
faro
intermitente
intermitente
intermitente
freno
freno
freno
espejo
espejo
espejo
cierre centralizado
cierre centralizado
cierre centralizado
arranque
arranque
arranque
Diagrama de fusibles y relés – Seat Mii electric
Aplicable a vehículos fabricados en los años:
2020.

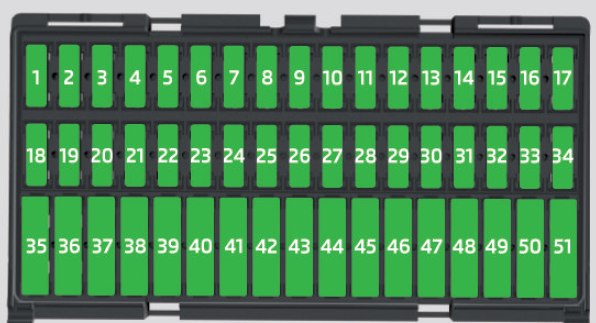

Fusibles bajo el salpicadero
Los fusibles se encuentran bajo el volante, debajo del salpicadero.
Número
Descripción
Número
Descripción
1
Juego de intermitentes, sistema de gestión del motor
2
Batería de alto voltaje, conexión de diagnóstico, aire acondicionado
3
Reserva
4
Reserva
5
Palanca de control bajo el volante (control de crucero, luces), sistema de gestión de energía a bordo
6
Ajuste eléctrico de los espejos exteriores, interruptor de luces, luces
7
Sistema de gestión del motor
8
Carga de batería de alto voltaje, palanca de cambios, servofreno, sistema de control de tracción
9
Airbag, interruptor de desactivación del airbag del pasajero
10
Sistema de asistencia al estacionamiento
11
Cámara frontal para sistemas de asistencia
12
Reserva
13
Reserva
14
Limpiaparabrisas trasero
15
Interruptor de luces
Número
Descripción
26
Juego de intermitentes, relé principal
27
Iluminación interior
28
Conector de diagnóstico
29
Componentes electrónicos
30
Calefacción de los espejos exteriores
31
Ventilador del radiador
32
Intermitentes y luz de freno, luces diurnas
33
Reserva
34
Reserva
35
Reserva
36
Toma de corriente de 12 V
37
Reserva
38
Dispositivo de infoentretenimiento
39
Reserva
40
Sistema de gestión del motor
41
Cierre centralizado
42
Fusibles en el salpicadero

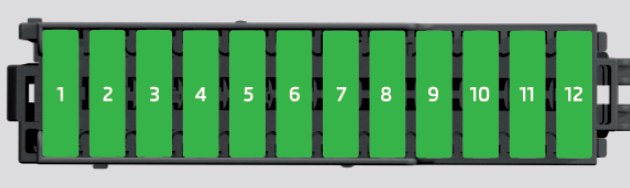

En vehículos con sistema START-STOP, los fusibles se encuentran en el lado izquierdo del salpicadero, detrás de la cubierta.
Número
Descripción
1
Electrónica del sistema de información
2
Sistema de frenos
3
Bloqueo para extraer la llave del interruptor de encendido
4
Calefacción
5
Aire acondicionado
6
Desactivación del sistema de alimentación
7
Aire acondicionado
8
Carga de batería de alto voltaje, palanca de cambios, sensor de lluvia para luces
9
Faro delantero
10
Faro delantero
11
Calefacción del parabrisas
12
Calefacción del parabrisas

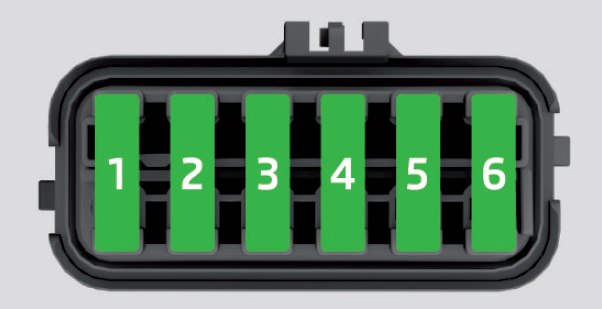

Fusibles en el compartimento del motor
Diagrama de fusibles y relés – Seat Mii electric
Aplicable a vehículos fabricados en los años:
2021.
Caja de fusibles bajo el salpicadero
Los fusibles se encuentran bajo el volante, debajo del salpicadero.
Protección
Receptor
Protección
Receptor
1
Juego de intermitentes, sistema de control del motor
2
Batería de alto voltaje, conexión de diagnóstico
3
Reserva
4
Reserva
5
Palanca de control bajo el volante (control de crucero, luces), sistema de gestión de energía a bordo
6
Ajuste eléctrico de los espejos exteriores, ajuste del ángulo de los faros
7
Sistema de gestión del motor
8
Carga de batería de alto voltaje, palanca de cambios, servofreno, sistema de control de tracción
9
Airbag, interruptor de desactivación del airbag del pasajero
10
Sistema de asistencia al estacionamiento
11
Cámara frontal para sistemas de asistencia
12
Reserva
13
Reserva
14
Limpiaparabrisas trasero
15
Interruptor de luces
Protección
Receptor
26
Juego de intermitentes, relé principal
27
Iluminación interior
28
Conector de diagnóstico
29
Componentes electrónicos
30
Calefacción de los espejos exteriores
31
Ventilador del radiador
32
Intermitentes y luz de freno, luces diurnas
33
Reserva
34
Reserva
35
Reserva
36
Toma de corriente de 12 V
37
Reserva
38
Dispositivo de infoentretenimiento
39
Reserva
40
Sistema de gestión del motor
41
Cierre centralizado
42
Caja de fusibles en el salpicadero
En vehículos con sistema START-STOP, los fusibles se encuentran en el lado izquierdo del salpicadero, detrás de la cubierta.
Protección
Receptor
1
Electrónica del sistema de información
2
Sistema de frenos
3
Bloqueo para extraer la llave del interruptor de encendido
4
Calefacción
5
Aire acondicionado
6
Desactivación del sistema de alimentación
7
Aire acondicionado
8
Carga de batería de alto voltaje, palanca de cambios, sensor de lluvia para luces
9
Faro delantero
10
Faro delantero
11
Calefacción del parabrisas
12
Calefacción del parabrisas
Caja de fusibles en el compartimento del motor
Acerca del Seat Mii electric (2019-2021)
El Seat Mii electric es un coche eléctrico urbano compacto que se presentó entre 2019 y 2021. Este modelo está diseñado para entornos urbanos, donde destaca por su agilidad y eficiencia. El Mii electric está equipado con un motor eléctrico que proporciona una conducción silenciosa y suave, ofreciendo una autonomía suficiente para las necesidades diarias. El vehículo es ideal para quienes buscan una solución ecológica para la movilidad urbana, y sus dimensiones compactas permiten un fácil estacionamiento y maniobra en espacios reducidos. El interior está diseñado con énfasis en la comodidad y las tecnologías modernas, lo que lo convierte en una opción atractiva para los conductores modernos.
Diagrama de la caja de fusibles del Seat Mii electric
Esta página muestra el diagrama de la caja de fusibles del Seat Mii electric, que es esencial para el correcto mantenimiento y reparación del vehículo. La ubicación típica de la caja de fusibles en este modelo es en el espacio debajo del salpicadero y en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su disposición y función.
