Seat Córdoba III (2003-2009) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Seat Cordoba III 2003–2009, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Seat Cordoba III
Aplicable a vehículos fabricados en los años:
2003, 2004, 2005.
Caja de fusibles

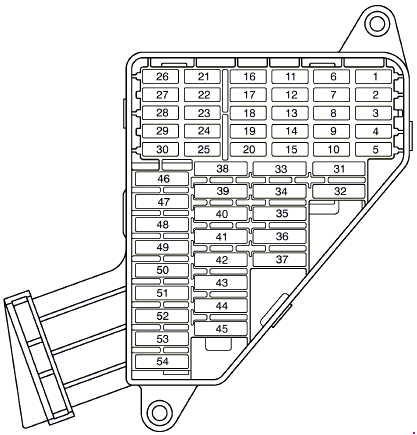

Los fusibles se encuentran en el lado izquierdo del salpicadero, detrás de la tapa.
| Número | Descripción | Amperaje [A] |
| 1 | — | — |
| 2 | ABS/ESP | 10 |
| 3 | — | — |
| 4 | Luz de freno;
Embrague. |
5 |
| 5 | Unidad de control del motor (gasolina) | 5 |
| 6 | Faro, derecho | 5 |
| 7 | Faro, izquierdo | 5 |
| 8 | Control de calefacción de espejos | 5 |
| 9 | Sonda lambda | 10 |
| 10 | Señal “S”1). Control de radio | 5 |
| 11 | — | — |
| 12 | Faros con regulación de altura | 5 |
| 13 | Sensor de nivel y presión de aceite | 5 |
| 14 | Calefacción del motor/bomba de aceite | 10 |
| 15 | Control automático de la transmisión | 10 |
| 16 | Asientos calefactables | 15 |
| 17 | Unidad de control del motor | 5 |
| 18 | Panel de instrumentos;
Calefacción y ventilación; Navegación; Faros con regulación de altura; Espejo eléctrico. |
10 |
| 19 | Luz de estacionamiento | 15 |
| 20 | Bomba del lavaparabrisas delantero | 10 |
| 21 | Faros de carretera, derecho | 10 |
| 22 | Faros de carretera, izquierdo | 10 |
| 23 | Iluminación de la matrícula;
Luz de estacionamiento para luz lateral. |
5 |
| 24 | Limpiaparabrisas delantero | 10 |
| 25 | Inyectores (gasolina) | 10 |
| 26 | Interruptor de luces de freno;
ESP. |
10 |
| 27 | Panel de instrumentos;
Diagnóstico. |
5 |
| 28 | Control: iluminación del compartimento del motor, iluminación del maletero, iluminación del techo interior | 10 |
| 29 | Climatronic | 5 |
| 30 | — | — |
| 31 | Elevalunas eléctrico, izquierdo | 25 |
| 32 | Control de cierre centralizado | 15 |
| 33 | Bocina autoalimentada | 15 |
| 34 | Alimentación actual | 15 |
| 35 | Techo abierto | 20 |
| 36 | Calefacción/ventilación del motor con electroventilador | 25 |
| 37 | Lavafaros | 20 |
| 38 | Faros antiniebla;
Faros antiniebla traseros. |
15 |
| 39 | Control de la unidad de control del motor de gasolina | 15 |
| 40 | Control de la unidad de control del motor diésel | 20 |
| 41 | Indicador de nivel de combustible | 15 |
| 42 | Transformador de encendido | 15 |
| 43 | Faro de cruce, derecho | 15 |
| 44 | Elevalunas eléctrico trasero izquierdo | 25 |
| 45 | Elevalunas eléctrico delantero derecho | 25 |
| 46 | Control del limpiaparabrisas delantero | 20 |
| 47 | Control de la luneta trasera calefactable | 20 |
| 48 | Control de intermitentes | 15 |
| 49 | Encendedor | 15 |
| 50 | Sensor de lluvia;
Cierre centralizado. |
20 |
| 51 | Radio/CD/GPS | 20 |
| 52 | Bocina | 20 |
| 53 | Faro de cruce, izquierdo | 15 |
| 54 | Elevalunas eléctrico trasero derecho | 25 |
| 1) La señal “S” es un sistema que incluye el bloqueo de la dirección y el encendido. Después de apagar el encendido y sin quitar la llave del salpicadero, esta función permite activar algunos dispositivos eléctricos, como la radio del coche, la luz del techo, etc. Esta función se desactiva al quitar la llave del salpicadero. | ||

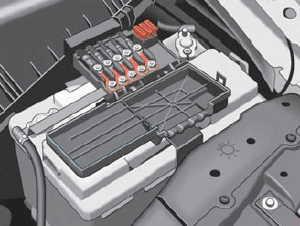

Caja de fusibles en el compartimento del motor en la batería
Fusibles metálicos
| Número | Descripción | Amperaje [A] |
| 1 | Alternador/arranque | 175 |
| 2 | Cabina de pasajeros con entrada de distribución potencial | 110 |
| 3 | Bomba de dirección asistida | 50 |
| 4 | SLP (gasolina);
Bujías incandescentes (diésel). |
50 |
| 5 | Calentador eléctrico/ventilador del aire acondicionado | 40 |
| 6 | Control ABS | 40 |
Fusibles no metálicos
| Número | Descripción | Amperaje [A] |
| 7 | Control ABS | 25 |
| 8 | Calentador eléctrico/ventilador del aire acondicionado | 30 |
| 9 | — | — |
| 10 | Control de cableado | 5 |
| 11 | Ventilador del aire acondicionado | 5 |
| 12 | — | — |
| 13 | Control de la transmisión automática Jatco | 5 |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
Diagrama de fusibles y relés – Seat Cordoba III
Aplicable a vehículos fabricados en los años:
2008, 2009.
Caja de fusibles
Los fusibles se encuentran en el lado izquierdo del salpicadero, detrás de la tapa.
| Número | Descripción | Amperaje [A] |
| 1 | Bomba de agua secundaria 1,8 20 VT (T16) | 15 |
| 2 | ABS/ESP | 10 |
| 3 | Vacío | |
| 4 | Luz de freno;
Interruptor de embrague; Bobinas de relé. |
5 |
| 5 | Unidad de control del motor (gasolina) | 5 |
| 6 | Luz de control del lado derecho | 5 |
| 7 | Luz de control del lado izquierdo | 5 |
| 8 | Control de calefacción de espejos | 5 |
| 9 | Sensor lambda | 10 |
| 10 | Señal “S”a);
Unidad de radio. |
5 |
| 11 | Alimentación del espejo eléctrico | 5 |
| 12 | Ajuste de altura de los faros | 5 |
| 13 | Sensor de presión y nivel de aceite | 5 |
| 14 | Calefacción del motor y bomba de combustible | 10 |
| 15 | Control automático de la transmisión | 10 |
| 16 | Asientos calefactables | 15 |
| 17 | Unidad de control del motor | 5 |
| 18 | Panel de instrumentos;
Calefacción y ventilación; Navegación; Ajuste de altura de los faros; Espejo eléctrico. |
10 |
| 19 | Luz de marcha atrás | 15 |
| 20 | Bomba del lavaparabrisas | 10 |
| 21 | Faro de carretera, derecho | 10 |
| 22 | Faro de carretera, izquierdo | 10 |
| 23 | Iluminación de la matrícula;
Intermitente de luz lateral. |
5 |
| 24 | Limpiaparabrisas trasero | 10 |
| 25 | Inyectores (combustible) | 10 |
| 26 | Interruptor de luces de freno/ESP (sensor de dirección) | 10 |
| 27 | Panel de instrumentos/diagnóstico | 5 |
| 28 | Panel de instrumentos: iluminación del compartimento de la guantera, iluminación del maletero, iluminación interior | 10 |
| 29 | Climatronic | 5 |
| 30 | Cierre centralizado alimentado | 5 |
| 31 | Control del elevalunas delantero izquierdo | 25 |
| 32 | Vacío | |
| 33 | Bocina de alarma autoalimentada | 15 |
| 34 | Unidad de control del motor | 15 |
| 35 | Panorama | 20 |
| 36 | Calefacción y ventilador del motor | 25 |
| 37 | Bomba del lavaparabrisas | 20 |
| 38 | Faros antiniebla delanteros y traseros | 15 |
| 39 | Unidad de control del motor (gasolina) | 15 |
| 40 | Controlador del motor diésel + bomba de combustible SDI | 30 |
| 41 | Indicador de nivel de combustible | 15 |
| 42 | Transformador de encendido + controlador del motor T70 | 15 |
| 43 | Faros de luz de cruce (lado derecho) | 15 |
| 44 | Control del elevalunas trasero izquierdo | 25 |
| 45 | Control del elevalunas delantero derecho | 25 |
| 46 | Limpiaparabrisas delantero | 20 |
| 47 | Unidad de luneta trasera calefactable | 20 |
| 48 | Unidad indicadora | 15 |
| 49 | Encendedor de cigarrillos | 15 |
| 50 | Unidad de cierre | 20 |
| 51 | Radio/CD/GPS/Teléfono | 20 |
| 52 | Bocina | 20 |
| 53 | Faros de luz de cruce (lado izquierdo) | 15 |
| 54 | Control del elevalunas trasero derecho | 25 |
| a) La señal “S” es un sistema que incluye el motor de arranque y el bloqueo de la dirección y permite, después de apagar el encendido y sin quitar la llave del bloqueo de encendido, encender algunos elementos eléctricos, entre los que se incluyen la radio, la iluminación interior, etc. Esta función se desactiva al quitar la llave del bloqueo de dirección y del bloqueo de encendido. | ||
Fusibles debajo del volante en el soporte del relé
Fusibles PTC
| Número | Descripción | Amperaje [A] |
| 1 | PTC (calefacción eléctrica de aire adicional) | 40 |
| 2 | PTC (calefacción eléctrica de aire adicional) | 40 |
| 3 | PTC (calefacción eléctrica de aire adicional) | 40 |
Caja de fusibles en el compartimento del motor en la batería
Fusibles metálicos
| Número | Descripción | Amperaje [A] |
| 1 | Motor del alternador/motor de arranque | 175 |
| 2 | Distribuidor de tensión de alimentación dentro del vehículo | 110 |
| 3 | Bomba de dirección asistida | 50 |
| 4 | Calefacción de bujías incandescentes (para diésel) | 50 |
| 5 | Ventilador de calefacción eléctrica;
Ventilador del aire acondicionado. |
40 |
| 6 | Unidad ABS | 40 |
Fusibles no metálicos
| Número | Descripción | Amperaje [A] |
| 7 | Unidad ABS | 25 |
| 8 | Calentador y ventilador del aire acondicionado Electroblower | 30 |
| 9 | Unidad ABS | 10 |
| 10 | Unidad de control del cable | 5 |
| 11 | Ventilador del aire acondicionado | 5 |
| 12 | Vacío | |
| 13 | Unidad Jatco para transmisión automática | 5 |
| 14 | Vacío | |
| 15 | Vacío | |
| 16 | Vacío |
