SEAT Toledo NH (2012-2019) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del SEAT Toledo (NH) 2012–2019, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
SEAT Toledo NH (2012-2019) – diagrama de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el SEAT Toledo es el fusible #47 (2012-2015) o #44 (2016-2019) en el vano fusibili del salpicadero.
| Color | Amperios [A] |
|---|---|
| Negro | 1 |
| Violeta | 3 |
| Marrón claro | 5 |
| Marrón | 7,5 |
| Rojo | 10 |
| Azul | 15 |
| Amarillo | 20 |
| Blanco o transparente | 25 |
| Verde | 30 |
| Naranja | 40 |
Habitáculo
Los fusibles se encuentran en el salpicadero, en el lado del conductor, detrás de una tapa.
Motor
La caja de fusibles se encuentra en el lado derecho del motor.
2012, 2013, 2014, 2015
Panel de instrumentos
Volante a la izquierda

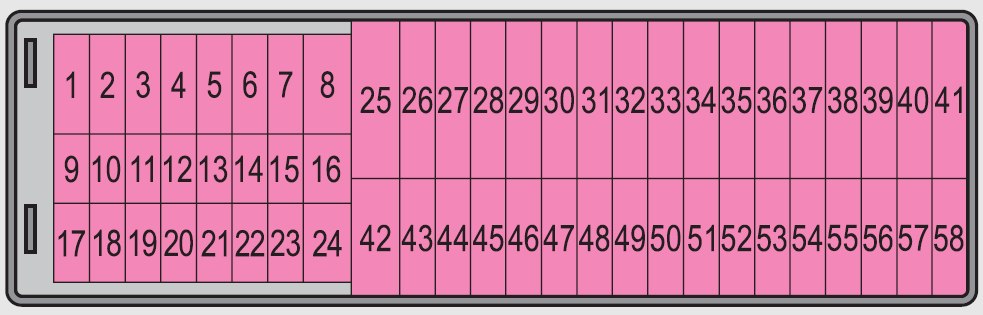

Asignación de fusibles en el salpicadero (2012)
| Nº | Equipamiento eléctrico |
|---|---|
| Nº | Equipamiento eléctrico |
| 1 | S – arranque |
| 2 | Start/Stop |
| 3 | Panel de instrumentos;
Control de flujo de faros; Teléfono; Sensor de nivel de aceite. |
| 4 | Unidad de control ABS/ESC |
| 5 | Motor de gasolina:
Control de crucero. |
| 6 | Luz de marcha atrás (transmisión manual) |
| 7 | Interruptor, unidad de control del motor, transmisión automática |
| 8 | Interruptor de freno;
Interruptor de embrague; Ventilador de refrigeración. |
| 9 | Panel de control de calefacción;
Controlador de aire acondicionado; Asistencia de estacionamiento; Elevalunas eléctricos; Ventilador del radiador; Boquillas del limpiaparabrisas delanteras. |
| 10 | Convertidor DC-DC |
| 11 | Control del espejo exterior |
| 12 | Unidad de control del enganche de remolque |
| 13 | Controlador de transmisión automática;
Selección automática de marchas. |
| 14 | Control de flujo de faros |
| 15 | Vacío |
| 16 | Dirección asistida;
Sensor de velocidad; Unidad de control del motor. |
| 17 | Radio (START-STOP);
Luz diurna |
| 18 | Espejos calefactables |
| 19 | Entrada de encendido |
| 20 | Controlador del motor;
Controlador de la bomba de combustible; Bomba de combustible. |
| 21 | Luz de marcha atrás (transmisión automática);
Faros antiniebla con función CORNER. |
| 22 | Panel de control de calefacción;
Controlador de aire acondicionado; Teléfono; Panel de instrumentos general; Sensor de ángulo de dirección; Volante multifunción; Bloqueo de llave de transmisión automática. |
| 23 | Iluminación interior;
Iluminación de la guantera y el maletero; Luces laterales. |
| 24 | Unidad de control central del vehículo |
| 25 | Vacío |
| 26 | Limpiaparabrisas trasero |
| 27 | Vacío |
| 28 | Motor de gasolina:
Válvula AKF; Calefacción. |
| Nº | Equipamiento eléctrico |
|---|---|
| 29 | Inyección;
Bomba de refrigerante. |
| 30 | Bomba de combustible;
Encendido; Control de crucero. |
| 31 | Sonda Lambda |
| 32 | Bomba de combustible de alta presión;
Válvula de presión. |
| 33 | Unidad de control del motor |
| 34 | Unidad de control del motor;
Bomba de vacío. |
| 35 | Iluminación de botones;
Iluminación de la matrícula; Luces de estacionamiento; Faros de pulverización. |
| 36 | Luces de carretera |
| 37 | Faros antiniebla traseros;
Convertidor DC/DC. |
| 38 | Faros antiniebla |
| 39 | Ventilador de calefacción |
| 40 | Vacío |
| 41 | Asientos delanteros calefactables |
| 42 | Luneta trasera calefactable |
| 43 | Bocina |
| 44 | Limpiaparabrisas |
| 45 | Cierre de la tapa trasera;
Cierre centralizado. |
| 46 | Alarma |
| 47 | Encendedor de cigarrillos;
Toma de corriente en el maletero. |
| 48 | ABS |
| 49 | Intermitentes;
Luces de freno. |
| 50 | Convertidor DC-DC;
Radio. |
| 51 | Elevalunas eléctricos (conductor + trasero izquierdo) |
| 52 | Elevalunas eléctricos (pasajero delantero + trasero derecho) |
| 53 | Sistema de pulverización de la luneta trasera |
| 54 | Panel de instrumentos general START-STOP;
Módulo bajo el volante, volante multifunción. |
| 55 | Unidad de control de la transmisión automática |
| 56 | Sistema de pulverización de faros |
| 57 | Luz de cruce (lado izquierdo) |
| 58 | Luz de cruce (lado derecho) |
Motor

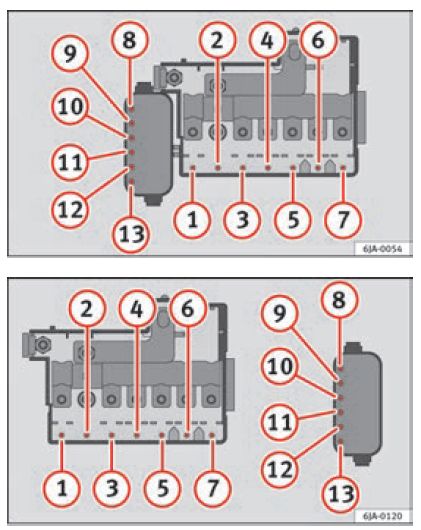

Asignación de fusibles en el compartimento del motor (2012)
| Nº | Descripción |
|---|---|
| 1 | Alternador |
| 2 | Vacío |
| 3 | Interior (versión 1) / Alimentación de la caja de fusibles (versión 2) |
| 4 | Calefacción eléctrica adicional (versión 1) / Interior (versión 2) |
| 5 | Interior |
| 6 | Ventilador del radiador;
Unidad de control del sistema de bujías incandescentes. |
| 7 | Dirección asistida electrohidráulica |
| 8 | ABS |
| 9 | Ventilador del radiador |
| 10 | Transmisión automática |
| 11 | ABS |
| 12 | Unidad de control central |
| 13 | Calefacción eléctrica adicional |
2016
Panel de instrumentos
Volante a la izquierda
Asignación de fusibles en el salpicadero (2016)
| Nº | Consumidor |
|---|---|
| Nº | Consumidor |
| 1 | Luz izquierda |
| 2 | Cierre centralizado |
| 3 | Relé del sistema de arranque |
| 4 | Luz derecha |
| 5 | Elevalunas eléctricos – Conductor |
| 6 | Unidad de control central;
Iluminación interior. |
| 7 | Bocina |
| 8 | Enganche de remolque;
Luz izquierda. |
| 9 | Control bajo el volante;
Sistema de control del motor (sin Keyless Access); Transmisión automática (sin Keyless Access); Control de la transmisión automática (sin Keyless Access); ESC (sin Keyless Access); Sistema de control del sensor de remolque (sin Keyless Access); Asistencia a la dirección (sin Keyless Access); Airbag (sin Keyless Access). |
| 10 | Elevalunas eléctrico – trasero izquierdo |
| 11 | Boquilla de pulverización de faros |
| 12 | Pantalla de radio y navegación |
| 13 | Preparación para taxi |
| 14 | Control bajo el volante;
Interruptor de luces; Bloqueo de tracción con llave de arranque (transmisión automática); Intermitentes; Sistema de control SmartGate; Sensor de lluvia; Preparación para teléfono. |
| 15 | Controlador del sistema de aire acondicionado;
Control de la transmisión automática; Conector de diagnóstico. |
| 16 | Panel de instrumentos |
| 17 | Sensor de alarma;
Bocina. |
| 22 | Sistema de boquillas de pulverización del parabrisas (sin Keyless Access) |
| 23 | Asientos delanteros calefactables |
| 24 | Ventilador del aire acondicionado;
Calefacción; Controlador del aire acondicionado. |
| 26 | Interruptor de calefacción del asiento delantero. |
| Nº | Consumidor |
|---|---|
| 27 | Limpiaparabrisas trasero |
| 29 | Airbag (acceso sin llave) |
| 30 | Elevalunas eléctricos;
Interruptor de faros; Interruptor de luz de marcha atrás; Controlador de aire acondicionado; Controlador de asistencia de estacionamiento; Espejo exterior; Alimentación de la barra central de botones; Alimentación de la barra lateral de botones; Espejo interior; Preparación para teléfono. |
| 31 | Bomba de combustible;
Controlador del ventilador del radiador; Control de crucero; Relé de los limpiaparabrisas delantero y trasero. |
| 32 | Toma de diagnóstico;
Regulador de flujo de faros; Palanca de control bajo el volante. |
| 33 | Relé de encendido;
Interruptor del pedal del embrague. |
| 34 | Boquillas de pulverización del parabrisas calefactadas |
| 37 | Radar |
| 39 | Calefacción eléctrica adicional |
| 41 | Calefacción de la luneta trasera |
| 42 | Elevalunas eléctricos – pasajero |
| 43 | Enganche de remolque — contacto del conector |
| 44 | Encendedor de cigarrillos, toma de 12 V |
| 45 | Elevalunas eléctrico – trasero derecho |
| 46 | Limpiaparabrisas delantero y trasero;
Palanca de control bajo el volante. |
| 47 | Enganche de remolque — contacto del conector |
| 48 | Enganche de remolque – Luz derecha |
| 49 | Unidad de control de la bomba de combustible |
| 50 | Radio |
| 51 | Calefacción de los espejos exteriores |
| 52 | Acceso sin llave |
| 53 | Bloqueo de dirección (acceso sin llave) |
| 54 | Unidad de control ABS/ESC |
Motor
Asignación de fusibles en el compartimento del motor (2016)
| Nº | Descripción |
|---|---|
| 1 | Ventilador del radiador |
| 2 | Unidad de control para el sistema de bujías incandescentes |
| 3 | Unidad de control ABS/ESC |
| 4 | Calefacción eléctrica – Circuito 2 |
| 5 | Calefacción eléctrica – Circuito 3 |
| 6 | Transmisión automática |
| 7 | Unidad de control del motor |
| 8 | Limpiaparabrisas trasero |
| 9 | Unidad de control central;
Módulo de datos de la batería. |
| 10 | Unidad de control ABS/ESC |
| 12 | Elementos del motor |
| 13 | Interruptor del pedal de freno |
| 14 | Elementos del motor;
Relé de la bomba de combustible; Ventilador del radiador; Bomba de refrigerante. |
| 15 | Unidad de control del motor |
| 16 | Motor de arranque |
| 17 | Unidad de control del motor |
| 18 | Elementos del motor;
Relé adicional de calefacción eléctrica. |
| 19 | Sonda Lambda |
| 20 | Dispositivos de control del sistema de bujías incandescentes;
Calefacción del ventilador del cárter de aceite. |
2017, 2018, 2019
Panel de instrumentos
volante a la izquierda
Asignación de fusibles en el salpicadero (2017, 2018, 2019)
| Nº | Consumidor |
|---|---|
| Nº | Consumidor |
| 1 | Luz izquierda |
| 2 | Cierre centralizado;
Limpiaparabrisas trasero; Acceso sin llave. |
| 3 | Relé del sistema de arranque |
| 4 | Luz derecha |
| 5 | Elevalunas eléctricos – Conductor |
| 6 | Unidad de control central;
Iluminación interior. |
| 7 | Bocina |
| 8 | Gancho de remolque;
Luz izquierda. |
| 9 | Controles en el volante (sin acceso sin llave);
Unidad de control del motor (sin acceso sin llave); Unidad de control de la transmisión automática (sin acceso sin llave); Palanca de la transmisión automática (sin acceso sin llave); Unidad de control ESP (sin acceso sin llave); Unidad de control del gancho de remolque (sin acceso sin llave); Asistencia a la dirección (sin acceso sin llave). |
| 10 | Elevalunas trasero izquierdo |
| 11 | Boquilla de pulverización del faro |
| 12 | Pantalla de radio y navegación |
| 13 | Preparación para taxi |
| 14 | Palanca de control bajo el volante;
Interruptor de luz; Bloqueo de tracción con llave de encendido (transmisión automática); Intermitentes; Dispositivo de control SmartGate; Sensor de lluvia/luces; Cámara trasera. |
| 15 | Controlador del sistema de aire acondicionado;
Palanca de la transmisión automática; Conector de diagnóstico. |
| 16 | Panel de instrumentos |
| 17 | Sensor de alarma;
Bocina. |
| 22 | Sistema de boquillas de pulverización del parabrisas (sin acceso sin llave) |
| 23 | Asientos delanteros calefactables |
| 24 | Ventilador del aire acondicionado;
Calefacción; Controlador del aire acondicionado. |
| 26 | Interruptor de calefacción del asiento delantero. |
| 27 | Limpiaparabrisas trasero |
| 29 | Airbag |
| Nº | Consumidor |
|---|---|
| 30 | Elevalunas eléctricos;
Interruptor de luces de marcha atrás; Controlador de aire acondicionado; Controlador de Park Assist; Espejo exterior; Alimentación de la barra central de botones; Alimentación de la barra lateral de botones; Espejo interior. |
| 31 | Bomba de combustible;
Controlador del ventilador del radiador; Control de crucero; Relé de los limpiaparabrisas delantero y trasero; Interruptor de luces. |
| 32 | Toma de diagnóstico;
Regulador de flujo de faros; Palanca de control bajo el volante; Regulador de iluminación interior. |
| 33 | Relé de encendido;
Interruptor del pedal del embrague. |
| 34 | Limpiaparabrisas calefactables del parabrisas |
| 36 | Toma de carga USB |
| 37 | Radar |
| 39 | Calefacción eléctrica adicional |
| 41 | Calefacción de la luneta trasera |
| 42 | Elevalunas eléctricos – pasajero |
| 43 | Enganche de remolque – contacto del conector |
| 44 | Toma de 12 V interior, toma de 12 V en el maletero |
| 45 | Elevalunas trasero derecho |
| 46 | Limpiaparabrisas delantero y trasero;
Palanca de control bajo el volante. |
| 47 | Enganche de remolque – contacto del conector |
| 48 | Enganche de remolque – Luz derecha |
| 49 | Unidad de control de la bomba de combustible |
| 50 | Radio |
| 51 | Calefacción de los espejos exteriores |
| 52 | Acceso sin llave |
| 53 | Bloqueo de dirección (acceso sin llave) |
| 54 | Unidad de control ABS/ESC |
| 56 | Diagnóstico |
| 59 | LED completo |
Motor
Asignación de fusibles en el compartimento del motor (2017, 2018, 2019)
| Nº | Descripción |
|---|---|
| 1 | Ventilador del radiador |
| 2 | Unidad de control para el sistema de bujías incandescentes |
| 3 | Unidad de control ABS/ESC |
| 4 | Calefacción eléctrica – Circuito 2 |
| 5 | Calefacción eléctrica – Circuito 3 |
| 6 | Transmisión automática |
| 7 | Unidad de control del motor |
| 8 | Limpiaparabrisas trasero |
| 9 | Unidad de control central;
Módulo de datos de la batería. |
| 10 | Unidad de control ABS/ESC |
| 12 | Elementos del motor |
| 13 | Interruptor del pedal de freno |
| 14 | Elementos del motor;
Relé de la bomba de combustible; Ventilador del radiador; Bomba de refrigerante. |
| 15 | Unidad de control del motor |
| 16 | Motor de arranque |
| 17 | Unidad de control del motor |
| 18 | Elementos del motor;
Relé adicional de calefacción eléctrica. |
| 19 | Sonda Lambda |
| 20 | Dispositivos de control del sistema de bujías incandescentes;
Calefacción del ventilador del cárter de aceite. |
Acerca del SEAT Toledo NH (2012-2019)
El SEAT Toledo NH, fabricado entre 2012 y 2019, es un coche familiar compacto que combina practicidad y un diseño elegante. Este modelo es conocido por su amplitud y confort, lo que lo hace ideal tanto para el uso diario como para viajes largos. El Toledo NH ofrece diversas opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a sus tecnologías modernas y elementos de seguridad, este modelo es popular entre los conductores que buscan un vehículo fiable y económico.
Diagrama de la caja de fusibles del SEAT Toledo NH
Esta página muestra el diagrama de la caja de fusibles para el SEAT Toledo NH, que es esencial para la identificación y el reemplazo de fusibles. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior, generalmente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para mantener la seguridad y la funcionalidad del vehículo, por lo que es importante conocer su disposición y contenido.
