Seat Ibiza (1993-2021) – caja de fusibles
Seat

Seat Ibiza (1993-2021) – caja de fusibles

Carlos Martínez

En este artículo encontrarás diagramas de la caja de fusibles del Seat Ibiza 1993–2021, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Obsah

Seat Ibiza (1993-2002) – esquema de fusibles

Año de fabricación: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Ibiza (1993-2002) es el fusible 49 en la caja de fusibles.

Esquema de fusibles

Diagrama de fusibles del encendedor de cigarrillos en un Seat Ibiza (1993-2002).

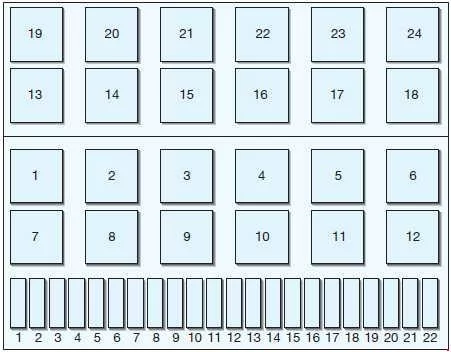

Seat Ibiza – esquema de fusibles
Número Amperaje [A] Descripción
1 10 Faros con luces de cruce izquierdas y regulador
2 10 Faro con luces de cruce derechas y regulador
3 10 Iluminación de la matrícula
4 15 Limpiaparabrisas trasero
5 15 Lavaparabrisas y limpiaparabrisas delantero
6 20 Ventilador de aire fresco;

Aire acondicionado.
7 10 Luz de posición lateral y trasera derecha;

Iluminación del compartimento del motor.
8 10 Luz de posición y trasera – izquierda
9 20 Espejos calefactables, luneta trasera
10 15 Faros antiniebla delanteros y traseros
11 10 Faros con luces largas en el lado izquierdo;

Luces de emergencia.
12 10 Faros con luces largas derechas
13 10 Bocina
14 10 Luces de marcha atrás;

Asientos calefactables.
15 10 Equipamiento del motor
16 15 Panel de instrumentos;

Reloj;

Iluminación interior;

Luces de señalización.
17 10 Intermitentes
18 20 Bomba de combustible;

Sonda lambda;

Inyectores.
19 30 Grupo del ventilador de refrigeración
20 10 Luces de freno
21 15 Cierre centralizado;

Iluminación del maletero;

Radio.
22 10 Encendedor de cigarrillos
Relés
1 –
2 Relé del limpiaparabrisas/tergicristallo lunotto posteriore
3 Relé de alimentación
4 Relé de contacto “X”
5 –
6 Relé de luces de emergencia
7 Relé de limpiaparabrisas de faros
8 Relé temporizador del lavaparabrisas;

Limpiaparabrisas delantero.
9 Relé de señal acústica de advertencia encendida
10 Relé de faros antiniebla o puente de conexión.
11 Relé de bocina de dos tonos o puente de conexión
12 Bomba de combustible o relé de bujías de encendido
13 * –
14 * Cierre centralizado con mando a distancia (160)

o relé 2. velocidad del ventilador

eléctrico (80).
15 * Relé del colector (1)
16 * Ventilador eléctrico 2. velocidad
15 Relé electrónico de la caja de fusibles

para el control del motor Diesel (144), turbodiesel (166)
16
17 * Fusible de las bujías de encendido del motor

diésel o relé ABS (178)
18 * Relé ABS (178) o relé para

modelos con doble faro (145) / (200)
19 * Cierre centralizado con mando a distancia (160)
20 * Fusible de elevalunas eléctricos (53)
21 * Relé del motor (31) / 2. velocidad

del ventilador eléctrico (53).
22 * Relé de la transmisión automática (150)
23 * Relé de bujías de encendido diésel

o fusible ABS.
24 * Relé EDS (79) o

relé de la transmisión automática (150).
* – estas posiciones de relé pueden variar

Seat Ibiza (2002-2008) – esquema de la caja de fusibles

Año de fabricación: 2002, 2003, 2004, 2005, 2006, 2007, 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Ibiza (2002-2008) es el fusible 49 en la caja de fusibles del salpicadero.

Codificación de colores de los fusibles
Color Amperios [A]
Beige 5 A
Marrón 7,5 A
Rojo 10 A
Azul 15 A
Amarillo 20 A
Blanco/Natural 25 A
Verde 30 A

Ubicación del esquema de la caja de fusibles: Seat Ibiza 3 fusibles – descripción

Compartimento de pasajeros

Los fusibles se encuentran en el lado izquierdo del salpicadero, detrás de la tapa.
En los modelos con volante a la derecha, los fusibles se encuentran en el lado derecho del salpicadero, detrás de la tapa.

Compartimento del motor

Se encuentra en el compartimento del motor, en la batería.

Fusibles en el lado izquierdo del salpicadero

Caja de fusibles ubicada en el lado izquierdo del salpicadero del vehículo.
Seat Ibiza – esquema de la caja de fusibles – salpicadero izquierdo
Número Descripción Amperios [A]
1 desde 2006:

Bomba de agua secundaria 1,8 20 VT (T16)

 15
2 ABS/ESP 10
3 – –
4 Luz de freno, interruptor de embrague;

Bobinas de relé.

 5
5 Unidad de control del motor (gasolina) 5
6 Luz de posición derecha 5
7 Luz de posición izquierda 5
8 Control de calefacción del espejo 5
9 Sonda lambda 10
10 Señal “S”. Unidad de radio 5
11 desde 2006:

Alimentación de espejos eléctricos.

 5
12 Ajuste de altura de faros 5
13 Sensor de presión/

Sensor de nivel de aceite.

 5
14 Motor de calefacción auxiliar;

Bomba de combustible;

Bomba de aceite.

 10
15 Transmisión automática 10
16 Asientos calefactables 15
17 Unidad de control del motor 5
18 Panel de instrumentos;

Calefacción y ventilación;

Navegación;

Ajuste de altura de faros;

Espejo eléctrico.

 10
19 desde 2006:

Luz de marcha atrás

 10
hasta 2005:

Luz de marcha atrás

 10
20 Bomba del lavaparabrisas 10
21 Luz de carretera derecha 10
22 Luz de carretera izquierda 10
23 Iluminación de la matrícula;

Intermitente de luz lateral.

 5
24 Limpiaparabrisas trasero 10
25 Inyectores (combustible) 10
26 Interruptor de luces de freno;

ESP (sensor de dirección).

 10
27 Panel de instrumentos;

Diagnóstico.

 5
28 Iluminación de la guantera;

Iluminación del maletero;

Iluminación interior.

 10
29 Climatronic 5
30 desde 2006:

Control de cierre centralizado

 5
31 Control de elevalunas delantero izquierdo 25
32 hasta 2005:

Control de cierre centralizado.

 15
33 Señal acústica con

alimentación autónoma.

 15
34 Unidad de control del motor 15
35 Panorama 20
36 Calefacción;

Ventilador del motor.

 25
37 Bomba del lavaparabrisas de faros 20
38 Faros antiniebla delanteros y traseros 15
39 Unidad de control del motor (gasolina) 15
40 desde 2006:

Unidad de control del motor diésel+

bomba de combustible SDI

 30
hasta 2005:

Unidad de control del motor

(Diésel).

 20
41 Indicador de nivel de combustible 15
42 Transformador de encendido+

unidad de control del motor T70

 15
43 Faros antiniebla (lado derecho) 15
44 Control de elevalunas trasero izquierdo 25
45 Control de elevalunas delantero derecho 25
46 Limpiaparabrisas delantero 20
47 Parabrisas calefactable 20
48 Unidad indicadora 15
49 Encendedor de cigarrillos 15
50 desde 2006:

Unidad de bloqueo

 15
hasta 2005:

Sensor de lluvia actual;

Cierre centralizado.

 20
51 Radio;

CD;

GPS;

Teléfono.

 20
52 Bocina 20
53 Faros antiniebla (lado izquierdo) 15
54 Control de elevalunas trasero derecho 25

Esquema de fusibles en el compartimento del motor en la batería

Nº Descripción Amperios [A]
1 PTC (calefacción adicional

eléctrica por aire)

 40
2 PTC (calefacción adicional

eléctrica por aire)

 40
3 PTC (calefacción adicional

eléctrica por aire)

 40

Fusibles en el compartimento del motor sobre la batería

Fusibles principales situados en el compartimento del motor, cerca de la batería.
Seat Ibiza – esquema de la caja de fusibles – compartimento del motor sobre la batería
Número Descripción Amp [A]
1 Alternador;

Arranque.

 175
2 Distribución de tensión de alimentación

dentro del vehículo.

 110
3 Bomba de dirección asistida 50
4 SLP

(gasolina);

Precalentamiento

de bujías de encendido

(Diésel).

 50
5 Calefacción 40
6 Unidad ABS 40
7 Unidad ABS 25
8 Calefacción 30
9 Unidad ABS 10
10 Unidad de control de cable 5
11 Ventilador del aire acondicionado 5
12 – –
13 Unidad Jatco para

transmisión automática.

 5
14 – –
15 – –
16 – –

Ubicación en el compartimento del motor: panel lateral

Nº Descripción Amp [A]
B1 Alternador (<140 W) 150
Alternador (> 140 W) 200
C1 Servodirección 80
D1 PTC (calefacción adicional

eléctrica a través del aire).

 100
E1 Ventilador (> 500 W) 80
Ventilador (<500 W) 50
F1 Alimentación multi-puntos “30”;

Esquema de la caja de fusibles interior,

 100
G1 Alimentación de tensión del fusible del remolque

en el esquema de la caja de fusibles interior.

 50
H1 – –

Seat Ibiza (2009) – esquema de la caja de fusibles

Año de fabricación: 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Ibiza (2009) es el fusible 40 en la caja de fusibles.

Codificación de colores de los fusibles
Color Amperios [A]
Gris 2
Violeta 3
Marrón claro 5
Marrón 7,5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

Ubicación de los fusibles

Los fusibles en el salpicadero se encuentran en el lado izquierdo del salpicadero.

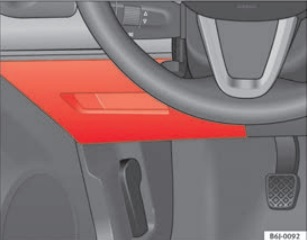

Detalle de la ubicación de los fusibles en el salpicadero, lado izquierdo.

Compartimento del motor: tapa de la caja de fusibles

Esquemas de fusibles

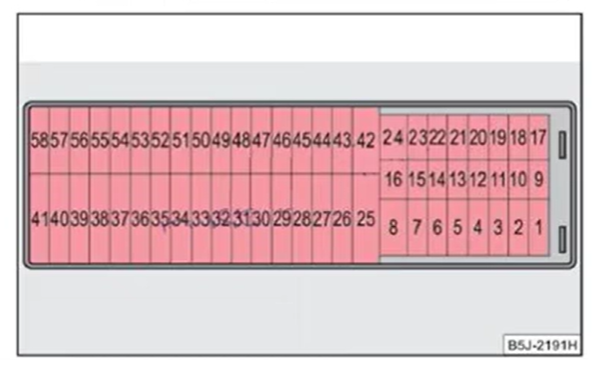

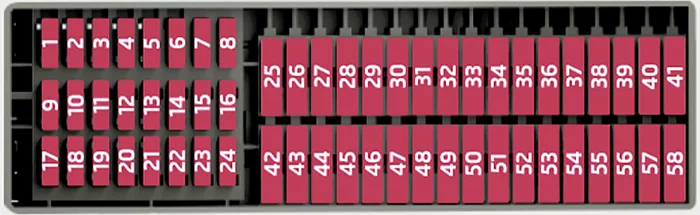

Fusibles en el lado izquierdo del salpicadero

Número Descripción Amperios [A]
1 Asistencia a la dirección;

Funcionamiento del motor.

 7,5
2 Diagnóstico;

Calefacción;

Aire acondicionado;

Climatronic;

Espejo eléctrico;

Navegador;

Interruptor de presión del aire acondicionado;

Ventilador del aire acondicionado;

Kisi.

 10
3 Unidad de control del motor de gasolina;

Amperímetro;

Unidad de control del motor diésel;

Bobinas de relé;

Funcionamiento del motor.

 5
4 Interruptor ABS;

ESP (sensor de dirección).

 10
5 Boquilla de calefacción de la luz de marcha atrás 10
6 Panel de instrumentos 5
7 Faro antiniebla trasero 5
8 – –
9 Maneta del faro 10
10 Maneta del faro;

Embrague (gasolina);

Frenos (todos).

 5
11 Unidad de control del airbag 5
12 Maneta de la transmisión automática/faros 10
13 Control del espejo lateral 5
14 Faros AFS izquierdos 15
15 Faros AFS derechos 15
16 En el maletero 15
17 Iluminación de la matrícula;

Regulador de intensidad;

Luz de posición lateral.

 5
18 Resistencia 5
19 Unidad de control electrónico 5
20 Intermitentes 15
21 Control de iluminación, panel de instrumentos 5
22 Unidad de control electrónico,

espejos calefactables.

 5
23 Módulo de inyección del motor;

Sensor de lluvia;

Maneta de la caja de cambios;

Relé del motor de arranque.

 7,5
24 Iluminación de la guantera;

Iluminación del maletero;

Iluminación interior.

 10
25 Asistencia al aparcamiento 20
26 Dispositivo de remolque
27 Entrada de 12 V;

Encendedor de cigarrillos.

 15
28 Sonda lambda 10
29 Alimentación del motor 20
30 Función del motor de gasolina 10
31 Función del motor de gasolina;

Bujías incandescentes;

Bobina de relé;

Ventilador eléctrico Bi-turbo.

 10
32 Unidad de control del motor diésel 15
33 Alimentación del interruptor de calefacción del embrague 5
34 Unidad de control de combustible;

Alimentación del motor bi-turbo.

 15
35 Panorama 20
36 Faro de cruce derecho 10
37 Faro de cruce izquierdo 10
38 – –
39 – –
40 – –
41 – –
42 Bocina 20
43 Techo panorámico 30
44 Limpiaparabrisas 20
45 Luneta trasera calefactable 20
46 Radio;

Teléfono VDA;

Bluetooth;

Controles en el volante.

 20
47 Climatronic;

Aire acondicionado.

 5
48 Unidad de bloqueo 15
49 Elevalunas eléctrico delantero 30
50 Elevalunas eléctricos traseros 30
51 Controlador de la transmisión automática 30
52 Sensor de alarma/volumen 15
53 Relé de la bomba EKP 15
54 Bombilla de la luz de marcha atrás para la transmisión automática;

Faro antiniebla.

 15
55 Transformador encendido 15
56 Limpiaparabrisas trasero 10
57 Faros de cruce (lado derecho) 15
58 Faros de cruce (lado izquierdo) 15
Leggere  Seat León (2005-2021) – caja de fusibles

Fusibles bajo el volante en el soporte de relés

Fusibles PTC

Nº Descripción Amperios [A]
1 Calefacción eléctrica adicional de aire 40
2 Calefacción eléctrica adicional de aire 40
3 Calefacción eléctrica adicional de aire 40

Fusibles AUX 1

Nº Descripción Amperios [A]
1 Faro con luces de cruce (lado izquierdo) 15
2 Faro con luces de cruce (lado derecho) 15
3 Bomba del lavaparabrisas de faros 20

Fusibles AUX 3

Nº Descripción Amperios [A]
1 Unidad de control del remolque 15
2 Unidad de control del remolque 20
3 Unidad de control del remolque 20

Fusibles en el compartimento del motor sobre la batería

Fusibles no metálicos

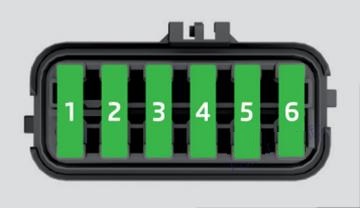

Fusibles no metálicos específicos para el faro antiniebla del vehículo.

Nº Descripción Amperios [A]
1 Control ABS 25
2 Electroventilador;

Ventilador del aire acondicionado.

 30
3 Ventilador del aire acondicionado 5
4 Unidad ABS 10
5 Unidad de control electrónico 5
6 Módulo de inyección 5

Seat Ibiza (2010) – esquema de la caja de fusibles

Año de fabricación: 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Ibiza (2010) es el fusible 40 en la caja de fusibles del salpicadero.

Código de colores de los fusibles
Color Amperios [A]
Gris 2
Púrpura 3
Marrón claro 5
Marrón 7,5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

Ubicación de los fusibles

Los fusibles en el salpicadero se encuentran en el lado izquierdo del salpicadero.

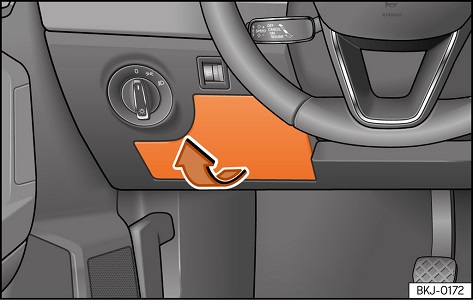

Vista de la caja de fusibles en el salpicadero, lado izquierdo del conductor.

Compartimento del motor: tapa de la caja de fusibles

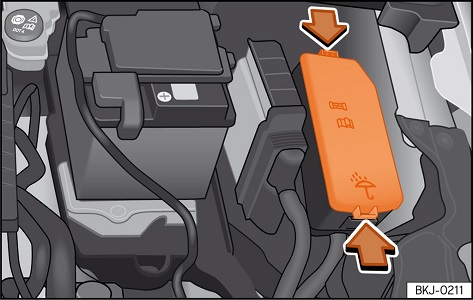

Tapa de la caja de fusibles en el compartimento del motor, mostrando su ubicación.

Esquemas de fusibles

Fusibles en el lado izquierdo del salpicadero

Caja de fusibles del salpicadero, accesible desde el lado izquierdo.

Nº Descripción Amperaje [A]
1 Asistencia a la dirección;

Función del motor.

 7,5
2 Diagnóstico;

Calefacción;

Aire acondicionado;

Climatronic;

Espejo eléctrico con antideslumbramiento;

Navegador;

Interruptor de presión del aire acondicionado;

Ventilador del aire acondicionado;

Unidad de control AFS;

Relé Coming home;

Soundaktor.

 10
3 Controlador del motor de gasolina;

Amperímetro;

Controlador del motor diésel;

Bobinas de relé;

Función del motor;

Controlador de combustible bi-turbo.

 5
4 Interruptor ABS;

ESP (sensor de dirección);

Interruptor de iluminación.

 10
5 Luz de marcha atrás;

Boquillas calefactables.

 10
6 Panel de instrumentos 5
7 Faro antiniebla trasero 5
8 – –
9 Interruptor del proyector 10
10 Interruptor del proyector;

Embrague (gasolina);

Frenos (todos).

 5
11 Unidad de control del airbag 5
12 Interruptor de la transmisión automática/

proyectores.

 10
13 Control del espejo exterior 5
14 Proyector AFS izquierdo 15
15 Proyector AFS derecho 15
16 – –
17 Iluminación de la matrícula;

Regulador de intensidad;

Luz de posición lateral.

 5
18 Resistencia 5
19 Unidad de control electrónico 5
20 Intermitentes 15
21 Control de iluminación;

Panel de instrumentos.

 5
22 Unidad de control electrónico;

Espejos calefactables.

 5
23 Módulo de inyección del motor;

Sensor de lluvia;

Interruptor de la caja de cambios;

Relé del motor de arranque.

 7,5
24 Iluminación de la guantera;

Iluminación del maletero;

Iluminación interior.

 10
25 Asistencia al aparcamiento 5
26 Dispositivo de remolque
27 – –
28 Sonda lambda 10
29 Alimentación del motor 20
30 Función del motor de gasolina 10
31 Función del motor de gasolina;

Bujías incandescentes;

Bobina de relé;

Ventilador eléctrico Bi-turbo.

 10
32 Unidad de control del motor 15
33 Alimentación del interruptor del embrague;

Relé de calefacción;

Sensor del servomotor.

 5
34 Unidad de control de combustible;

Alimentación del motor bi-turbo.

 15
35 – –
36 Faro de cruce derecho 10
37 Faro de cruce izquierdo 10
38 Motor del ventilador eléctrico 30
39 – –
40 Entrada de 12 V;

Encendedor de cigarrillos.

 15
41 Controlador de asientos calefactables;

Guantera para vasos.

 25
42 Bocina 20
43 Techo panorámico 30
44 Limpiaparabrisas 20
45 Luneta trasera calefactable 20
46 Radio;

Teléfono VDA;

Bluetooth;

Controles en la columna de dirección.

 20
47 Climatronic 5
48 Unidad de bloqueo 25
49 Elevalunas eléctrico delantero 30
50 Elevalunas eléctricos traseros 30
51 Controlador de la transmisión automática 30
52 Sensor de alarma/volumen 15
53 Relé de la bomba electrocinética;

Unidad de control de combustible bi-turbo.

 15
54 Iluminación de marcha atrás para la transmisión automática;

Faro antiniebla.

 15
55 Transformador encendido 15
56 Limpiaparabrisas trasero 10
57 Faros de cruce (lado derecho) 15
58 Faro de cruce (lado izquierdo) 15

Fusibles bajo el volante en el soporte de relés

Fusibles PTC

Nº Descripción Amperaje [A]
1 Calefacción eléctrica adicional de aire 40
2 Calefacción eléctrica adicional de aire 40
3 Calefacción eléctrica adicional de aire 40

Fusibles AUX 1

Nº Descripción Amperaje [A]
1 Faros (lado izquierdo) 15
2 Faros (lado derecho) 15
3 Bomba del lavaparabrisas de faros 20

Fusibles AUX 3

Nº Descripción Amperaje [A]
1 Unidad de control del remolque 15
2 Unidad de control del remolque 20
3 Unidad de control del remolque 20

Fusibles en el compartimento del motor sobre la batería

Fusibles no metálicos

Fusibles de tipo no metálico para el sistema de faros antiniebla.

Número Descripción Amperaje [A]
1 Unidad ABS 25
2 Calefactor eléctrico;

Ventilador del aire acondicionado.

 30
3 Ventilador del clima 5
4 Unidad ABS 10
5 Unidad de control electrónico 5
6 Módulo de inyección 5

Seat Ibiza (2011) – esquema de la caja de fusibles

Año de fabricación: 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Ibiza (2011) es el fusible 40 en la caja de fusibles del salpicadero.

Codificación de colores de los fusibles
Color Amperios [A]
Gris 2
Violeta 3
Marrón claro 5
Marrón 7,5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

Ubicación de los fusibles

Los fusibles en el salpicadero se encuentran en el lado izquierdo del salpicadero.

Ubicación precisa de los fusibles en el salpicadero, lado izquierdo.

Compartimento del motor: tapa de la caja de fusibles

Tapa de la caja de fusibles en el compartimento del motor, vista detallada.

Esquemas de fusibles

Fusibles en el lado izquierdo del salpicadero

Caja de fusibles en el salpicadero, lado izquierdo, con tapa abierta.

Número Descripción Amperios [A]
1 Asistencia a la dirección;

Función del motor.

 7,5
2 Diagnóstico;

Calefacción;

Aire acondicionado;

Climatronic;

Espejo eléctrico antideslumbrante;

Navegador;

Interruptor de presión del aire acondicionado;

Ventilador del aire acondicionado;

Kisi;

Unidad de control AFS;

Relé Coming home;

Soundaktor.

 10
3 Controlador del motor de gasolina;

Amperímetro;

Controlador del motor diésel;

Bobinas de relé;

Función del motor;

Controlador de combustible bi-turbo.

 5
4 Interruptor ABS;

ESP (sensor de dirección);

Palanca de iluminación.

 10
5 Iluminación de marcha atrás;

Boquillas calefactables.

 10
6 Panel de instrumentos 5
7 Faro antiniebla trasero 5
8 – –
9 Palanca del faro 10
10 Palanca del faro;

Embrague (gasolina);

Frenos (todos).

 5
11 Unidad de control del airbag 5
12 Palanca de la transmisión automática,

faros.

 10
13 Control del espejo exterior 5
14 Faros AFS izquierdos 15
15 Faros AFS derechos 15
16 – –
17 Iluminación de la matrícula;

Regulador de intensidad;

Luz de posición lateral.

 5
18 Resistencia 5
19 Unidad de control electrónico 5
20 Intermitentes 15
21 Control de iluminación, panel de instrumentos 5
22 Unidad de control electrónico;

Espejos calefactables.

 5
23 Módulo de inyección del motor;

Sensor de lluvia;

Palanca de la transmisión automática;

Relé del motor de arranque.

 7,5
24 Iluminación de la guantera

Iluminación del maletero;

Iluminación interior.

 10
25 Asistencia al aparcamiento 5
26 Dispositivo de remolque
27 – –
28 Sonda lambda 10
29 Alimentación del motor 20
Bomba de vacío (GLP) 15
30 Función del motor de gasolina 10
31 Función del motor de gasolina;

Bujías de encendido;

Bobina de relé;

Ventilador eléctrico Bi-turbo.

 10
32 Unidad de control del motor 15
33 Alimentación del interruptor del embrague;

Relé de calefacción;

Sensor del servomotor.

 5
34 Unidad de control de combustible;

Alimentación del motor bi-turbo.

 15
35 – –
36 Faro derecho 10
37 Faros izquierdos;

Coming Home;

Relé de faros

(encendido automático de faros).

 10
38 Motor del ventilador eléctrico 30
39 – –
40 Entrada de 12 V;

Encendedor de cigarrillos.

 15
41 Controlador de asientos calefactables,

portavasos.

 25
42 Bocina 20
43 Techo panorámico 30
44 Limpiaparabrisas 20
45 Luneta trasera calefactable 20
46 Radio;

teléfono VDA;

Bluetooth;

controles en el volante;

convertidor CC;

CC para arranque/parada.

 20
47 Climatronic;

Aire acondicionado.

 5
48 Unidad de bloqueo 25
49 Elevalunas eléctrico delantero 30
50 Elevalunas eléctricos traseros 30
51 Controlador de la transmisión automática 30
52 Sensor de alarma/volumen 15
53 Relé de la bomba electrocinética;

Unidad de control de combustible bi-turbo.

 15
54 Luz de marcha atrás para la transmisión automática;

Luz antiniebla.

 15
55 Transformador encendido 15
20
56 Limpiaparabrisas trasero 10
57 Faros antiniebla (lado derecho) 15
58 Faro antiniebla (lado izquierdo) 15

Fusibles bajo el volante en el soporte de relés

Fusibles PTC

Nº Descripción Amperios [A]
1 Calefacción eléctrica adicional de aire 40
2 Calefacción eléctrica adicional de aire 40
3 Calefacción eléctrica adicional de aire 40

Fusibles AUX 1

Nº Descripción Amperios [A]
1 Luz diurna AFS izquierda 15
Navegación;

Bluetooth;

MDI;

Control de radio.

 20
2 Luz diurna AFS derecha 15
  Panel de instrumentos;

Relé ESP.

 5
3 Bomba del lavaparabrisas de faros 20

Fusibles AUX 3

Nº Descripción Amperios [A]
1 Unidad de control del remolque 15
2 Unidad de control del remolque 20
3 Unidad de control del remolque 20

Fusibles en el compartimento del motor sobre la batería

Fusibles no metálicos

Fusibles no metálicos asociados al relé ESP del vehículo.

Número Descripción Amperios [A]
S1 Unidad ABS 25
S2 Calefactor eléctrico;

Ventilador del aire acondicionado.

 30
S3 Regulador de la transmisión automática 30
S4 Unidad ABS 10
S5 Unidad de control electrónico 5
S6 Módulo de inyección 30

Seat Ibiza (2012) – esquema de la caja de fusibles

Año de fabricación: 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Ibiza (2012) es el fusible 40 en la caja de fusibles.

Código de colores de los fusibles
Color Amperaje [A]
Gris 2
Púrpura 3
Marrón claro 5
Marrón 7,5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

Ubicación de los fusibles

Los fusibles en el salpicadero se encuentran en el lado izquierdo del salpicadero.

Diagrama que muestra la ubicación de los fusibles en el salpicadero.

Compartimento del motor: tapa de la caja de fusibles

Tapa de la caja de fusibles en el compartimento del motor, cerrada.

Esquemas de fusibles

Fusibles en el lado izquierdo del salpicadero

Caja de fusibles del salpicadero, lado izquierdo, con acceso visible.

Número Descripción Amperaje [A]
1 Servodirección;

Funcionamiento del motor;

Amperímetro.

 7,5
2 Diagnóstico;

Calefacción;

Aire acondicionado;

Climatronic;

Espejo eléctrico antideslumbrante;

Navegación;

Interruptor de presión del aire acondicionado;

Ventilador del aire acondicionado;

Controlador AFS;

Relé Coming home;

Soundaktor;

CCS.

 10
3 Controlador del motor de gasolina;

Controlador del motor diésel;

Bobinas de relé;

Funcionamiento del motor;

Controlador de combustible bi-turbo.

 5
4 Unidad de control ABS-ESP;

Interruptor RKA;

Unidad de control de la puerta;

Relé ESP;

Sensor de velocidad.

 10
5 Luz de marcha atrás;

Boquillas calefactables.

 10
6 Panel de instrumentos 5
7 Relé de faros antiniebla traseros;

Start-Stop.

 7,5
8 palancas de cambio en el volante

para la transmisión automática.

 2
9 Palanca de faros;

Interruptor de limpiaparabrisas.

 10
10 Alimentación del controlador electrónico BCM 5
11 Unidad de control del airbag 5
12 Transmisión automática;

Sistema GLP.

 10
13 Control del espejo exterior 5
14 Faros AFS izquierdos 15
15 Faros AFS derechos 15
16 – –
17 Iluminación de la matrícula 5
18 Bomba de limpieza 7,5
19 Unidad de control electrónico 5
20 Indicadores;

Luces de freno.

 15
21 Control de iluminación, panel de instrumentos 5
22 Espejos calefactables 5
23 Módulo de inyección del motor;

Sensor de lluvia;

Palanca de la transmisión automática;

Relé principal de gasolina.

 7,5
24 Iluminación del maletero;

Iluminación interior;

Iluminación de la guantera.

 10
25 Asistencia al aparcamiento 5
26 Dispositivo de remolque
27 Control de faros 5
28 Sonda lambda 10
29 Bomba de vacío 15
Alimentación GLP 20 * 1
30 Bobinas del motor electromagnético;

Relé de calefacción adicional;

Sensor de presión;

Válvula AKF.

 15
31 Funcionamiento del motor de gasolina;

Bujías incandescentes;

Bobina de relé;

Ventilador eléctrico;

Relé de la bomba de agua secundaria.

 10
Leggere  Seat Toledo III (2004-2009) – batería
32 Unidad de control del motor 15
20
30 * 2
33 Sensor del interruptor del embrague;

Bobina de relé de calefacción adicional;

Sensor del servomotor.

 5
34 Controlador de combustible;

Bomba de vacío.

 15
35 – –
36 Faro con luces de cruce derecho 10
15 * 3
37 Faro con luces de cruce izquierdo 10
15 * 3
38 Calefactor del motor 30
39 – –
40 Entrada de 12 V;

Encendedor de cigarrillos.

 15
41 Controlador de asientos calefactables,

portavasos.

 25
42 Bocina 20
43 Techo panorámico 30
44 Limpiaparabrisas 20
45 Luneta trasera calefactable 20
46 Radio;

Bluetooth;

USB + AUX-In;

Convertidor CC-CC para Start-Stop.

 20
47 Climatronic;

Aire acondicionado automático;

Puerta;

Diagnóstico;

Transmisión automática

(bloqueo ZSS).

 5
48 Unidad de bloqueo 25
49 Elevalunas eléctricos (delanteros) 25
50 Elevalunas eléctricos (traseros) 30
51 Controlador de la transmisión automática 25
52 Alarma 15
53 Relé de la bomba electrocinética;

Unidad de control de combustible bi-turbo.

 15
54 Luz de marcha atrás para la transmisión automática;

Faros antiniebla;

Luces de giro.

 15
55 Transformador encendido 15
20 * 2
56 Limpiaparabrisas trasero 10
57 Luces con luces de cruce (lado derecho);

Luz diurna.

 15
58 Luces con luces de cruce (lado izquierdo);

Luz diurna.

 15
a) Si es GLP.

b) Potencia nominal según el motor.

c) Si tiene Start-Stop o no.

Fusibles bajo el volante en el soporte de relés

Fusibles PTC

Nº Descripción Amperaje [A]
1 Calefacción eléctrica adicional de aire 40
2 Calefacción eléctrica adicional de aire 40
3 Calefacción eléctrica adicional de aire 40

Fusibles AUX 1

Número Descripción Amperaje [A]
1 Luz diurna AFS izquierda 15
20 *
Navegador;

Bluetooth;

MDI;

Control de radio.

 20
2 Luz diurna AFS derecha 15
20 *
Panel de instrumentos;

Relé ESP.

 5
3 Bomba de lavaparabrisas de faros 20
* Si tiene Start-Stop o no.

Fusibles AUX 3

Nº Descripción Amperaje [A]
1 Unidad de control del remolque 15
2 Unidad de control del remolque 20
3 Unidad de control del remolque 20

Fusibles en el compartimento del motor sobre la batería

Fusibles no metálicos

Fusibles no metálicos para el relé del sistema de estabilidad ESP.

Nº Descripción Amperaje [A]
S1 Unidad ABS 25
S2 Calefactor eléctrico;

Ventilador del aire acondicionado.

 30
S3 Regulador de la transmisión automática 30
S4 Unidad de control ABS ESP 10
S5 Unidad de control electrónico 5
S6 Módulo de inyección 30

Seat Ibiza – esquema de la caja de fusibles

Año de fabricación: 2013, 2014, 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Ibiza es el fusible 40 en la caja de fusibles del salpicadero.

Codificación de colores de los fusibles
Color Amperaje [A]
Gris 2
Violeta 3
Marrón claro 5
Marrón 7,5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

Ubicación de los fusibles

Los fusibles del salpicadero se encuentran en el lado izquierdo del salpicadero.

Compartimento del motor: tapa de la caja de fusibles

Esquemas de fusibles

Fusibles en el lado izquierdo del salpicadero

Número Descripción Amperaje [A]
1 Dirección asistida;

Funcionamiento del motor.

 7,5
2 Diagnóstico;

Calefacción;

Aire acondicionado;

Climatronic;

Espejo eléctrico antideslumbrante;

Navegador;

Interruptor de presión del aire acondicionado;

Ventilador del aire acondicionado;

Unidad de control AFS;

Relé Coming home;

Soundaktor.

 10
3 Controlador del motor de gasolina;

Amperímetro;

Controlador del motor diésel;

Bobinas de relé;

Funcionamiento del motor;

Controlador de combustible bi-turbo.

 5
4 Interruptor ABS;

ESP (sensor de dirección);

Palanca de iluminación.

 10
5 Iluminación de marcha atrás;

Boquillas calefactadas.

 10
6 Salpicadero 5
7 Luz antiniebla trasera 5
8 – –
9 Palanca de faros 10
10 Palanca de faros;

Embrague (gasolina);

Frenos (todos).

 5
11 Unidad de control del airbag 5
12 Palanca de transmisión automática/

faros.

 10
13 Control del espejo exterior 5
14 Faro izquierdo AFS 15
15 Faro derecho AFS 15
16 – –
17 Iluminación de la matrícula;

Regulador de intensidad;

Luz de posición lateral.

 5
18 Resistencia 5
19 Unidad de control electrónico 5
20 Intermitentes 15
21 Control de iluminación;

Salpicadero.

 5
22 Unidad de control electrónico;

Espejos calefactados.

 5
23 Módulo de inyección del motor;

Sensor de lluvia;

Palanca de cambios;

Relé del motor de arranque.

 7,5
24 Iluminación de la guantera;

Iluminación del maletero;

Iluminación interior.

 10
25 Asistencia al aparcamiento 5
26 Enganche de remolque
27 – –
28 Sonda lambda 10
29 Alimentación del motor 20
30 Función del motor de gasolina 10
31 Función del motor de gasolina;

Bujías incandescentes;

Bobina de relé;

Ventilador eléctrico Bi-turbo.

 10
32 Unidad de control del motor 15
33 Alimentación del interruptor del embrague;

Relé de calefacción;

Sensor de dirección asistida.

 5
34 Unidad de control de combustible;

Alimentación del motor bi-turbo.

 15
35 – –
36 Faro derecho de cruce 10
37 Faro izquierdo de cruce 10
38 Motor del ventilador eléctrico 30
39 – –
40 Entrada de 12 V;

Encendedor de cigarrillos.

 15
41 Controlador de asientos calefactados;

Portavasos.

 25
42 Bocina 20
43 Techo panorámico 30
44 Limpiaparabrisas 20
45 Luneta trasera calefactada 20
46 Radio;

Teléfono VDA;

Bluetooth;

Control en la columna de dirección.

 20
47 Climatronic 5
48 Unidad de bloqueo 25
49 Elevalunas delantero eléctrico 30
50 Elevalunas traseros eléctricos 30
51 Controlador de transmisión automática 30
52 Sensor de alarma/volumen 15
53 Relé de la bomba electrocinética;

Unidad de control de combustible bi-turbo.

 15
54 Iluminación de la luz de marcha atrás para transmisión automática;

Luz antiniebla.

 15
55 Transformador encendido 15
56 Limpiaparabrisas trasero 10
57 Luces de cruce (lado derecho) 15
58 Luz de cruce (lado izquierdo) 15

Fusibles debajo del volante en el soporte del relé

Fusibles PTC

Nº Descripción Amperaje [A]
1 Calefacción eléctrica auxiliar de aire 40
2 Calefacción eléctrica auxiliar de aire 40
3 Calefacción eléctrica auxiliar de aire 40

Fusibles AUX 1

Nº Descripción Amperaje [A]
1 Faro (lado izquierdo) 15
2 Faro (lado derecho) 15
3 Bomba de lavado de faros 20

Fusibles AUX 3

Número Descripción Amperaje [A]
1 Unidad de control del remolque 15
2 Unidad de control del remolque 20
3 Unidad de control del remolque 20

Fusibles en el compartimento del motor encima de la batería

Fusibles no metálicos

Número Descripción Amperaje [A]
1 Unidad ABS 25
2 Calentador eléctrico;

Ventilador del aire acondicionado.

 30
3 Ventilador del aire acondicionado 5
4 Unidad ABS 10
5 Unidad de control electrónico 5
6 Módulo de inyección 5

Seat Ibiza (2017-2019)



Los fusibles del encendedor de cigarrillos (toma de corriente) en el coche SEAT Ibiza son los fusibles nº 2 o nº 55 en la caja de fusibles del salpicadero.

Código de colores de los fusibles
Color Amp [A]
Negro 1
Púrpura 3
Marrón claro 5
Marrón 7.5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

Ubicación de la caja de fusibles

Habitáculo

Los fusibles se encuentran en el lado izquierdo del salpicadero, detrás de la tapa.



Motor

Esquema de la caja de fusibles

2017

Panel de instrumentos



Asignación de fusibles en el salpicadero (2017)

Nº Descripción Amp [A]
Nº Descripción Amp [A]
1 Enganche de remolque 20
3 Amplificador de audio 30
5 Techo panorámico 30
6 Cierre centralizado 40
8 Ventilador de aire Climatronic 30
10 Enganche de remolque 20
11 Válvulas electromagnéticas GNC 7.5
13 Interruptor de luces;

Columna de dirección LSS a SMLS;

Puerto de diagnóstico;

Sensor de lluvia y luz.

 7.5
14 Columna de dirección LSS: control de limpieza 10
15 Panel de instrumentos 7.5
16 Alimentación de luces del lado derecho 40
17 Elevalunas eléctricos de las puertas del lado izquierdo 30
18 Limpiaparabrisas 30
19 Radio;

Sistema multimedia.

 25
20 Luneta trasera calefactada 30
21 Unidad de control SCR 30
23 Cámara trasera 7.5
24 Base de carga del teléfono;

Conexión de fuente de audio externa (doble entrada USB-Aux IN);

Amplificador de teléfono;

Pantalla MIB.

 7.5
25 Columna de dirección electrónica (MFL) 7.5
26 Puerta 7.5
27 Unidad de control de suspensión activa 7.5
28 Sensor DWA 7.5
29 Bocina DWA 7.5
31 Unidad de control 9AA / 9AB Clima 7.5
Nº Descripción Amp [A]
31 Unidad de control 9AK Climatronic 15
32 Columna de dirección LSS, sin Kessy 7.5
33 Elevalunas eléctricos de las puertas derechas 30
35 Alimentación de luces del lado izquierdo 40
36 Señal de bocina 20
37 Controlador de asientos calefactados 30
38 Alimentación BCM C63 30
39 BSD, PDC.MRR 10
40 Interruptor de luces;

Puerto de diagnóstico;

Ajuste de intensidad de luces;

Columna de dirección LSS:

luces,

luces halógenas,

interruptor de marcha atrás.

 7.5
41 Espejo electrocromático;

Ajuste de espejos exteriores no abatibles.

 7.5
42 Pedal de embrague;

Relé del motor de arranque;

Bobina de relé GNC / SCR.

 7.5
43 Bobina de relé DWP;

Motor del limpiaparabrisas.

 15
44 Airbag 7.5
45 Faro izquierdo Leimo Plus 7.5
46 Faro derecho Leimo Plus 7.5
48 Bloqueo de la columna de dirección;

Unidad de control Kessy.

 7.5
49 Bobina de relé SCR 7.5
51 Sensor de presión AA;

Boquillas calefactadas.

 7.5
53 Palanca de transmisión automática, ZSS 7.5
55 Encendedor de cigarrillos 30
56 Ventilador de aire 30
58 Bomba de agua doble 7.5
59 Espejos retrovisores calefactados 10
60 Enganche de remolque 30
61 Enganche de remolque 30

Motor



Asignación de fusibles en el compartimento del motor (2017)

Nº Descripción Amp [A]
Nº Descripción Amp [A]
1 Módulo de inyección del motor 30
2 Válvula dosificadora de combustible CTJ4 / T6P / TJ7);

Bomba de líquido refrigerante a baja temperatura (TJ4 / T6P / TJ7);

Válvula reguladora de presión de aceite (TJ1);

Válvula de refrigeración AGR (TJ1);

Bombas de agua de alta y baja presión (TJ1).

 7.5
3 Sondas lambda 15
4 Relé de la bomba del motor de gasolina (MPI);

Unidad de control del manómetro (TSI y Diésel).

 15
5 Sensor de presión;

Válvula solenoide EPW;

Sensor TOG;

Ventilador PWM;

Distribuidor de válvulas variables;

Válvula de carbón activo;

Válvula de presión de aceite (TSI).

 15
6 Bobinas de encendido (MPI y TSI) 30
6 Relé de bujías incandescentes;

Resistencia del colector de admisión (Diésel).

 7.5
7 Bomba de vacío (TSI) 15
8 Inyectores EKP;

Bobina de relé (MPI y GNC);

Válvula dosificadora de combustible (Diésel).

 10
9 Sensor de servo 7.5
10 Batería Vref: Gateway, BDM y BCM 7.5
14 Módulo de inyección del motor;

Relé principal del motor;

ESC.

 15
Nº Descripción Amp [A]
15 Transmisión automática DQ200 y AQ160 30
17 50 Diag 7.5
18 Motor de arranque. 30
20 ESC (bomba) 60
  ABS (bomba) 40
21 ESC / ABS (válvulas) 25
24 Ventilador TH4 sin aire acondicionado

para países con clima templado

 30
25 Ventilador TH4 con AC o T5l

para países con clima templado

 20
25 PTC1 40
26 Ventilador TJ1 / TJ4 / TJ7 / T6P o TH4 / T5I

para países con clima templado

 50
27 Ventilador TH4 con AC o T5I

para países con clima templado

 30
27 PTC 2 40
28 PTC 3 40

2018, 2019

Panel de instrumentos



Asignación de fusibles en el salpicadero (2018, 2019)

Nº. Descripción Amp [A]
Nº. Descripción Amp [A]
1 Enganche de remolque 20
2 Encendedor de cigarrillos;

Toma de corriente.

 20
3 Amplificador de audio 30
5 Techo panorámico 30
6 Cierre centralizado 40
8 Ventilador de calefacción;

Climatronic.

 30
10 Enganche de remolque 20
11 Válvulas electromagnéticas GNC 7.5
13 Interruptor de luces;

Columna de dirección LSS y SMLS;

Puerto de diagnóstico;

Sensor de lluvia y luz.

 7.5
14 Columna de dirección LSS: control del limpiaparabrisas 10
15 Panel de instrumentos 7.5
16 Alimentación del faro derecho 40
17 Control de la ventanilla de la puerta derecha 30
18 Limpiaparabrisas 30
19 Radio;

Sistema multimedia.

 25
20 Luneta trasera calefactada 30
21 Unidad de control SCR 30
23 Cámara trasera 7.5
24 Caja de conexión;

Cableado externo de fuente de audio (doble entrada USB-Aux IN);

Amplificador telefónico;

Pantalla MIB.

 5
25 Electrónica de la columna de dirección (MFL) 7.5
26 Puerta 7.5
27 Unidad de control de suspensión activa 7.5
28 Sensor DWA 7.5
Leggere  Seat Arona (2017-2021) – caja de fusibles
Nº. Descripción Amp [A]
29 Bocina DWA 7.5
31 Controlador de aire acondicionado 9AA / 9AB 7.5
31 Unidad de control 9AK Climatronic 15
32 Columna de dirección LSS, sin Kessy 7.5
33 Control de la ventanilla de la puerta izquierda 30
35 Alimentación de las luces izquierdas 40
36 Señal acústica 20
37 Controlador de asientos calefactados 30
38 Alimentación BCM C63 30
39 BSD, PDC.MRR 10
40 Interruptor de luces;

Puerto de diagnóstico;

Ajuste de la potencia de las luces;

Columna de dirección LSS:

luces,

faros halógenos,

interruptor de marcha atrás;

Espejo electrocromático;

RKA sin radio.

 7.5
41 Ajuste de espejos exteriores con plegado 7.5
42 Pedal de embrague;

Relé de encendido;

Relé GNC;

Sensor de presión del aire acondicionado.

 7.5
43 Relé DWP;

Motor del limpiaparabrisas trasero;

Boquillas calefactadas.

 15
44 Airbag 7.5
45 Faro izquierdo Leimo Plus 7.5
46 Faro derecho Leimo Plus 7.5
48 Bloqueo de la columna de dirección;

Unidad de control Kessy.

 7.5
49 Relé SCR 7.5
53 Palanca de transmisión automática, 2SS 7.5
58 Bomba de agua doble 7.5
59 Espejos retrovisores calefactados 10
60 Enganche de remolque 30
61 Enganche de remolque 30
Motor

Asignación de fusibles en el compartimento del motor (2018, 2019)

Nº Descripción Amp [A]
Nº Descripción Amp [A]
1 Módulo de inyección del motor MPI 10
1 Módulo de inyección del motor TSI 15
1 Módulo de inyección del motor Diésel 30
2 Válvula dosificadora de combustible (TJ4 / T6P / TJ7);

Bomba de refrigerante a baja temperatura (TJ4 / T6P / TJ7);

Válvula reguladora de presión de aceite (TJ1);

Válvula de refrigerante AGR (TJ1);

Alta y baja presión de agua (TJ1);

Bobina de relé SCR.

 7.5
3 Sondas lambda 15
4 Relé de la bomba del motor de gasolina (MPI);

Unidad de control del manómetro (TSI y Diésel).

 15
5 Sensor de presión;

Válvula solenoide EPW;

Sensor TOG;

Ventilador eléctrico PWM;

Válvula de regulación del árbol de levas;

Válvula del depósito de carbón activo;

Válvula de regulación de presión de aceite (TSI).

 10
6 Bobinas de encendido (MPI y TSI) 20
6 Relé de bujías incandescentes;

Resistencia del colector de admisión (Diésel).

 7.5
7 Bomba de vacío (TSI) 15
8 Inyectores;

Bobina de relé EKP (MPI y GNC);

Válvula dosificadora de combustible (Diésel).

 10
9 Sensor de servo 7.5
10 Batería Vref: Gateway, BDM y BCM 7.5
Nº Descripción Amp [A]
14 Módulo de inyección del motor;

Relé principal del motor;

ESC.

 7.5
15 Transmisión automática DQ200 y AQ160 30
17 50 Diag 7.5
18 Motor de arranque 30
20 ESC (bomba) 60
20 ABS (bomba) 40
21 ESC / ABS (válvulas) 25
24 Ventilador eléctrico TH4 sin aire acondicionado

para países con clima templado

 30
25 Ventilador TH4 con aire acondicionado o T5I

para países con clima templado

 20
25 PTC1 40
26 Ventilador eléctrico TJ1 / TJ4 / TJ7 / T6P o TH4 / T5l

para países con clima templado

 50
27 Ventilador TH4 con aire acondicionado o T5I

para países con clima templado

 30
27 PTC2 40
28 PTC3 40

Seat Ibiza – esquema de fusibles

Año de fabricación: 2020, 2021.

El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Ibiza es el fusible 4 en la caja de fusibles del habitáculo.

Color Amperios [A]
Marrón claro 5
Marrón 7,5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

2020

Fusibles dentro del vehículo

Fusible 4 del encendedor de cigarrillos en la caja del habitáculo del Seat Ibiza.

Caja de fusibles del habitáculo del Seat Ibiza, mostrando el fusible 4.

Número Descripción | Amperios [A]
Número Descripción | Amperios [A]
1 Barra de remolque 20
3 Amplificador de audio 30
4 Encendedor de cigarrillos;

Toma de corriente de 12V.

 20
5 Techo panorámico 30
6 Cierre centralizado 40
8 Ventilador de calefacción;

Climatronic.

 30
10 Barra de remolque 25
11 Indicador de nivel de GNC 7,5
13 Interruptor de luces;

Columna de dirección LSS y SMLS;

Puerto de diagnóstico;

Sensor de lluvia y luz.

 7,5
14 Columna de dirección LSS: interruptores del limpiaparabrisas 10
15 Combinación, conexión a la alarma (+ NZ4) 7,5
16 Alimentación de luces del lado derecho 40
17 Control de la ventana de la puerta derecha 30
18 Limpiaparabrisas delantero 30
19 Radio, sistema multimedia 25
20 Calefacción de la luneta trasera 30
21 Módulo de control SCR 30
23 Cámara de marcha atrás 7,5
24 Connectivity Box;

Conexión a fuentes de audio externas (doble USB);

Pantalla MIB.

 5
25 Sistema electrónico de la columna de dirección (MFL) 7,5
26 Puerta de enlace 7,5
27 Módulo de control de suspensión activa 7,5
28 Sensor DWA 7,5
Número Descripción | Amperios [A]
29 Bocina DWA 7,5
31 Módulo de control de aire acondicionado 9AA/9AB 7,5
Módulo de control Climatronic 9AK 15
32 Columna de dirección LSS;

Sin sistema Kessy,

 7,5
33 Control de la ventana del lado izquierdo 30
35 Alimentación de luces del lado izquierdo 40
36 Señal acústica 20
37 Módulo de control de asientos calefactables 30
38 Alimentación BCM C63 30
39 BSD, PDC, MRR, PLA 10
40 Interruptor de luces;

Entrada de diagnóstico;

Regulador de flujo de faros;

Columna de dirección LSS:

luces, luces halógenas,

interruptor,

marcha atrás,

espejo electrocromático,

RKA sin radio.

 7,5
41 Ajuste de los espejos laterales no plegables 7,5
42 Pedal de embrague;

Relé de encendido;

Bobina de relé de GNC;

Sensor de presión del aire acondicionado.

 7,5
43 Bobina de relé DWP;

Motor del limpiaparabrisas trasero.

 15
44 Airbag 7,5
45 Luz LED delantera izquierda 7,5
46 Luz LED delantera derecha 7,5
48 Bloqueo de la columna de dirección;

Módulo de control Kessy.

 7,5
49 Relé SCR 7,5
53 Palanca de cambio automático, ZSS 7,5
58 Bomba del lavaparabrisas delantero 7,5
59 Espejos laterales calefactables 10
60 Gancho de remolque 30
61 Gancho de remolque 30

Fusibles en el compartimento del motor

Fusibles del módulo de control Kessy ubicados en el compartimento del motor.

Caja de fusibles en el compartimento del motor para el módulo Kessy.

Número Descripción | Amperios [A]
Número Descripción | Amperios [A]
1 Módulo de inyección del motor MPI 10
Módulo de inyección del motor TSI 15
Módulo de inyección del motor diésel 30
2 Válvula de medición de combustible (TJ4/T6P/TJ7);

Bomba de líquido refrigerante a baja temperatura (TJ4/T6P/TJ7);

Válvula de regulación de presión de aceite (TJ1);

Válvula de refrigeración AGR (TJ1);

Bomba de agua superior e inferior (TJ1);

Bobina de relé SCR;

Válvula de culata.

 7,5
3 Sondas Lambda 15
4 Relé de la bomba del motor de gasolina (MPI);

Módulo de control del intermitente (TSI y diésel).

 15
5 Ventilador eléctrico (EC);

Válvula LDR;

Válvula de absorción de vapores y válvula variable;

Válvula de regulación de presión de aceite;

Válvulas de desactivación de cilindros;

Sensor WIV;

Regulador de presión de GNC.

 10
6 Bujías de encendido (MPI y TSI) 20
Relé de bujías de precalentamiento;

Resistencia del tubo de admisión (diésel).

 7,5
7 Bomba de vacío (TSI, GNC) 15
8 Bobina de relé de inyectores y EKP (MPI);

Válvula dosificadora (motores diésel).

 10
9 Sensor de asistencia 7,5
10 Batería Vref: Gateway, BDM y BCM 7,5
Número Descripción | Amperios [A]
12 Compresor desmontable 10
14 ESC;

Elemento de control de la bobina del relé 87 y del motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y).

 7,5
15 Transmisión automática DQ200 y AQ160 30
17 Diagnóstico 50 7,5
18 Motor de arranque BDM 30
20 ESC (bomba) 60
ABS (bomba) 40
21 ESC / ABS (válvulas) 25
24 Ventilador eléctrico TH4 sin aire acondicionado para países de clima templado 30
25 Ventilador TH4 con aire acondicionado o T5I para países de clima templado 20
PTC1 40
26 Ventilador eléctrico TJ1/TJ4/TJ7/T6P o TH4/T5I para países de clima cálido 50
27 Ventilador TH4 con aire acondicionado o T5I para países de clima templado 30
PTC2 40
28 PTC3 40

2021

Fusibles dentro del vehículo

Fusibles del elemento de control de la bobina del relé 87 dentro del vehículo.

Caja de fusibles del habitáculo para el control de la bobina del relé 87.

Número Descripción | Amperios [A]
Número Descripción | Amperios [A]
1 Gancho de remolque 20
3 Amplificador de audio 30
4 Encendedor de cigarrillos;

Fuente de alimentación de 12V.

 20
5 Techo panorámico 30
6 Cierre centralizado 40
8 Ventilador de calefacción;

Climatronic.

 30
10 Gancho de remolque 25
11 Indicador de nivel de GNC 7,5
13 Interruptor de luces;

Columna de dirección LSS y SMLS;

Puerto de diagnóstico;

Sensor de lluvia y luz.

 7,5
14 Columna de dirección LSS: interruptores del limpiaparabrisas 10
15 Combinación, conexión a la alarma (+ NZ4) 7,5
16 Alimentación de luces del lado derecho 40
17 Control de la ventana de la puerta derecha 30
18 Limpiaparabrisas delantero 30
19 Radio, sistema multimedia 25
20 Calefacción de la luneta trasera 30
21 Módulo de control SCR 30
23 Cámara de marcha atrás 7,5
24 Connectivity Box;

Conexión a fuentes de audio externas (doble USB);

Pantalla MIB.

 5
25 Sistema electrónico de la columna de dirección (MFL) 7,5
26 Puerta de enlace 7,5
27 Módulo de control de suspensión activa 7,5
28 Sensor DWA 7,5
Número Descripción | Amperios [A]
29 Bocina DWA 7,5
31 Módulo de control de aire acondicionado 9AA/9AB 7,5
Módulo de control Climatronic 9AK 15
32 Columna de dirección LSS, sin sistema Kessy 7,5
33 Control de la ventana de la puerta izquierda 30
35 Alimentación de luces del lado izquierdo 40
36 Señal acústica 20
37 Módulo de control de asientos calefactables 30
38 Alimentación BCM C63 30
39 BSD, PDC, MRR, PLA 10
40 Interruptor de luces;

Entrada de diagnóstico;

Regulador de flujo de faros;

Columna de dirección LSS:

luces,

luces halógenas,

interruptor,

marcha atrás,

espejo electrocromático,

RKA sin radio.

 7,5
41 Ajuste de los espejos laterales no plegables, 7,5
42 Pedal de embrague;

Relé de encendido;

Bobina de relé de GNC;

Sensor de presión del aire acondicionado.

 7,5
43 Bobina de relé DWP;

Motor del limpiaparabrisas trasero.

 15
44 Airbag 7,5
45 Luz LED delantera izquierda 7,5
46 Luz LED delantera derecha 7,5
48 Bloqueo de la columna de dirección;

Módulo de control Kessy.

 7,5
49 Relé SCR 7,5
53 Palanca de cambio automático, ZSS 7,5
58 Bomba del lavaparabrisas delantero 7,5
59 Espejos laterales calefactables 10
60 Enganche de remolque 30
61 Enganche de remolque 30

Fusibles en el compartimento del motor

Fusibles del módulo de control Kessy en el compartimento del motor.

Caja de fusibles en el compartimento del motor, específica para el módulo Kessy.

Número Descripción | Amperios [A]
Número Descripción | Amperios [A]
1 Módulo de inyección del motor MPI 10
Módulo de inyección del motor TSI 15
Módulo de inyección del motor diésel 30
2 Válvula de medición de combustible (TJ4/T6P/TJ7);

Bomba de líquido refrigerante a baja temperatura (TJ4/T6P/TJ7);

Válvula de regulación de presión de aceite (TJ1);

Válvula de refrigeración AGR (TJ1);

Bomba de agua superior e inferior (TJ1);

Bobina de relé SCR;

Válvula de culata.

 7,5
3 Sondas Lambda 15
4 Relé de la bomba del motor de gasolina (MPI);

Módulo de control del indicador (TSI y diésel).

 15
5 Ventilador eléctrico (EC);

Válvula LDR;

Válvula de absorción de vapores y válvula variable;

Válvula de regulación de presión de aceite;

Válvulas de desactivación de cilindros;

Sensor WIV;

Regulador de presión de GNC.

 10
6 Bujías de encendido (MPI y TSI) 20
Relé de bujías de encendido;

Resistencia del conducto de admisión (Diésel).

 7,5
7 Bomba de vacío (TSI, GNC) 15
8 Bobina de relé de inyectores y EKP (MPI);

Válvula dosificadora (motores diésel).

 10
9 Sensor de asistencia 7,5
10 Batería Vref: Gateway, BDM y BCM 7,5
Número Descripción | Amperios [A]
12 Compresor desmontable 10
14 ESC;

Elemento de control de la bobina del relé 87 y motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y).

 7,5
15 Transmisión automática DQ200 y AQ160 30
17 Diagnóstico 50 7,5
18 Motor de arranque BDM 30
20 ESC (bomba) 60
ABS (bomba) 40
21 ESC / ABS (válvulas) 25
24 Ventilador eléctrico TH4 sin aire acondicionado para países de clima templado 30
25 Ventilador TH4 con aire acondicionado o T5I para países de clima templado 20
PTC1 40
26 Ventilador eléctrico TJ1/TJ4/TJ7/T6P o TH4/T5I para países de clima cálido 50
27 Ventilador TH4 con aire acondicionado o T5I para países de clima templado 30
PTC2 40
28 PTC3 40

Sobre el Seat Ibiza (1993-2021)

El Seat Ibiza es un modelo de coche popular que se fabricó desde 1993 hasta 2021. Este hatchback compacto es conocido por su fiabilidad, consumo de combustible económico y diseño atractivo. A lo largo de los años de producción, el Ibiza estuvo disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían diferentes niveles de potencia para satisfacer las necesidades de diversos conductores. Los modelos Ibiza son populares por su practicidad en entornos urbanos, ofreciendo suficiente espacio tanto para pasajeros como para equipaje. Gracias a la combinación de tecnologías modernas y un interior cómodo, el Seat Ibiza se ha convertido en una opción popular entre los conductores de todo el mundo.

Esquema de la caja de fusibles del Seat Ibiza

Esta página muestra el esquema de la caja de fusibles del Seat Ibiza, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo suele estar ubicada en el interior del vehículo, a menudo debajo del salpicadero o en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su contenido y mantenerla correctamente.

Post correlati:

  1. Seat Altea (2005-2015) – caja de fusibles
  2. Seat Exeo (2008-2013) – caja de fusibles
  3. Seat Ibiza 3 (6L) (2002-2009) – batería
  4. Seat Arosa (1997-2005) – baterías
  5. Seat Exeo (2008-2013) – batería
  6. Seat Toledo I (1991-1999) – caja de fusibles
  7. Seat Tarraco (2018-2021) – caja de fusibles
  8. Seat Ateca (2016-2021) – caja de fusibles
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
