Volkswagen Golf VI GTI (2010-2012) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Golf VI GTI (2010–2012), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Volkswagen Golf VI GTI – esquema de fusibles
Año de fabricación: 2010, 2011, 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Golf VI GTI es el fusible 42 en la caja de fusibles.

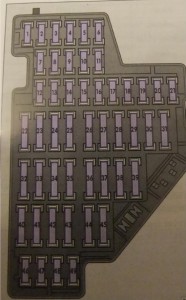

Caja de fusibles en el habitáculo
| Descripción | Nº de fusible (amperaje) |
| Toma de corriente para remolque | 2 (10); 43 (15); 44 (20); 45 (15) |
| ABS, ESP | 2 (10); 4 (5) |
| Alarma antirrobo | 17 (5) |
| Airbag | 3 (5) |
| Interruptor de luces de freno | 2 (10) |
| Elevalunas eléctricos delanteros | 23 (20) |
| Elevalunas eléctricos traseros | 26 (30) |
| Ventilador | 22 (40); 40 (40) |
| Calefacción de la luneta trasera | 25 (25) |
| Limpiaparabrisas trasero | 41 (20) |
| Monitorización interna | 17 (10) |
| Unidad de control del aire acondicionado | 14 (10) |
| Combi – instrumento | 2 (10) |
| Bomba de combustible | 27 (15) |
| Soporte lumbar | 34 (15) |
| Ajuste del alcance de los faros | 1 (10) |
| Sensor de lluvia | 13 (10) |
| Mecanismo selector de la transmisión automática. | 14 (10) |
| Dispositivos de pulverización de los faros | 36 (20) |
| Techo corredizo y abatible | 33 (20) |
| Calefacción de asientos | 37 (30) |
| Toma delantera de 12V | 42 (30) |
| Toma en el maletero de 12V | 42 (20) |
| Módulo de control central | 24 (20) |
| Cierre centralizado de las puertas delanteras | 12 (10) |
| Cierre centralizado de las puertas traseras | 15 (20) |
| Encendedor de cigarrillos | 42 (20) |

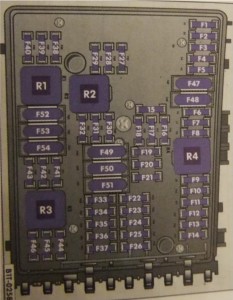

Caja de fusibles en el compartimento del motor
| Descripción | Nº de fusible (amperaje) |
| Bocina | F17 (15) |
| Ventilador del radiador | F24 (10) |
| Faros antiniebla | F26 (30); F16 (30) |
| Luz antiniebla trasera | F26 (30); F16 (30) |
| Radio | F8 (25) / (15) |
| Boquillas del limpiaparabrisas delantero | F26 (30) |
| Faro izquierdo | F26 (30) |
| Faro derecho | F16 (30) |
| Sistema de audio | F18 (30) |
| Luz lateral izquierda | F26 (30) |
| ABS, ESP | F4 (20); F25 (40) |
| Intermitentes izquierdos | F26 (30) |
| Intermitentes derechos | F16 (30) |
| Luz de freno derecha | F16 (30) |
| Luz de freno izquierda | F26 (30) |
| Limpiaparabrisas | F19 (30) |
Acerca del Volkswagen Golf VI GTI (2010-2012)
El Volkswagen Golf VI GTI, fabricado entre 2010 y 2012, es un modelo icónico que combina rendimiento deportivo con practicidad diaria. Este modelo está equipado con un motor TSI de 2.0 litros que ofrece una potencia de alrededor de 210 caballos, lo que garantiza una conducción dinámica y una aceleración rápida. El Golf VI GTI es conocido por su dirección precisa y su chasis deportivo, que proporciona una experiencia de conducción excepcional. El interior del vehículo es elegante y funcional, con materiales de alta calidad y tecnologías modernas que aumentan el confort y la seguridad. Este modelo es ideal para aquellos que buscan una combinación de rendimiento y estilo en un paquete compacto.
Esquema de la caja de fusibles del Volkswagen Golf VI GTI
Esta página muestra el esquema de la caja de fusibles del Volkswagen Golf VI GTI, que es clave para comprender el sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior, debajo del salpicadero. Los diagramas de la página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es esencial para el correcto funcionamiento del vehículo y garantiza la protección contra la sobrecarga de los circuitos eléctricos.
