Seat León (2005-2021) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Seat Leon 2005-2021, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Seat Leon (2005) – esquema del panel de fusibles
Año de fabricación: 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Leon (2005) es el fusible 24 en el panel de fusibles.
Fusibles en el lado izquierdo del salpicadero
| Número | Descripción | Amperaje [A] |
| 1 | Control del motor de gasolina y diésel | 10 |
| 2 | Control ABS/ESP | 5 |
| 3 | Control de airbags | 5 |
| 4 | Control de calefacción;
Sensor de presión; Asientos calefactables; Interruptor ESP; Marcha atrás. |
5 |
| 5 | Motor del faro izquierdo y derecho;
Control GDL. |
5 |
| 6 | Gateway CAN;
Palanca de cambio automático. |
5 |
| 7 | Relé del parabrisas delantero;
Espejos calefactables; Teléfono VDA. |
5 |
| 8 | Control de remolque | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Control de puertas | 10 |
| 13 | Diagnóstico;
Interruptor de luces; Freno. |
10 |
| 14 | Transmisión automática | 5 |
| 15 | Control de cableado | 7,5 |
| 16 | Control de calefacción, aire y aire acondicionado. | 10 |
| 17 | Sensor de lluvia | 5 |
| 18 | Transmisión automática;
Control de asistencia al aparcamiento. |
5 |
| 19 | – | – |
| 20 | Control ESP | 5 |
| 21 | Motor D2L (20147 kW) | 10 |
| 22 | Calentador | 40 |
| 23 | Control de puertas | 30 |
| 24 | Encendedor de cigarrillos | 25 |
| 25 | Control de cableado | 25 |
| 26 | Puntos de alimentación de 12 V. | 30 |
| 27 | Control de preencendido FSI;
Relé de gasolina, EKP 1.6. |
15 |
| 28 | – | – |
| 29 | Amperímetro | 10 |
| 30 | Precalentamiento | 20 |
| 31 | Bomba de vacío | 20 |
| 32 | Control de puertas | 30 |
| 33 | Techo solar | 30 |
| 34 | Control de confort | 25 |
| 35 | Sensor de alarma, bocina | 5 |
| 36 | Lavafaros | 20 |
| 37 | Asientos | 30 |
| 38 | Motor | 10 |
| 39 | Transmisión automática | 20 |
| 40 | Calentador | 40 |
| 41 | Tapa trasera, potencia | 15 |
| 42 | Control de cableado | 15 |
| 43 | Control de remolque | 15 |
| 44 | Control de remolque | 20 |
| 45 | Control de remolque | 15 |
| 46 | Boquillas calefactables;
Control de calefacción; Aire acondicionado. |
5 |
| 47 | Sonda lambda | 10 |
| 48 | Sonda lambda | 10 |
| 49 | Interruptor de luces | 7,5 |
Esquema de fusibles, compartimento del motor, lado izquierdo
| Número | Descripción | Amperaje [A] |
| 1 | Limpieza | 30 |
| 2 | Columna de dirección | 5 |
| 3 | Control de cableado | 5 |
| 4 | ABS | 30 |
| 5 | Caja de cambios AQ | 15 |
| 6 | Combi | 5 |
| 7 | – | – |
| 8 | Radio | 15 |
| 9 | Teléfono | 5 |
| 10 | Relé principal en el compartimento del motor FSI y alimentación del módulo diésel/inyección. | 5 |
| Relé principal en el compartimento del motor D2L
(2,0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Gateway CAN | 5 |
| 13 | Alimentación del módulo de inyección de gasolina | 25 |
| Alimentación del módulo de inyección diésel | 30 | |
| 14 | Espiral | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Relé de la bomba | 10 |
| 16 | Bomba ADS | 30 |
| 17 | Bocina | 15 |
| 18 | – | – |
| 19 | Limpieza | 30 |
| 20 | – | – |
| 21 | Sonda lambda | 15 |
| 22 | Pedal de freno;
Sensor de velocidad. |
5 |
| 23 | Motor 1,6 litros, relé principal
(relé 100) |
5 |
| T 71 diésel EGR | 15 | |
| 2.0 D2L Bomba de combustible de alta presión. | 10 | |
| 24 | ARF, válvula de cambio de marcha | 10 |
| 25 | Iluminación correcta | 40 |
| 26 | Iluminación izquierda | 40 |
| 27 | Motor 1.6 SLP | 40 |
| Relé de calentadores 1.9 TDI | 50 | |
| 28 | L15 | 40 |
| 29 | Elevalunas eléctricos (delanteros y traseros) | 50 |
| Elevalunas eléctricos (delanteros) | 30 | |
| 30 | KLX | 40 |
Ubicación en el compartimento del motor: panel lateral
| Número | Descripción | Amperaje [A] |
| B1 | Alternador <140 W. | 150 |
| Alternador> 140 W. | 200 | |
| C1 | Servodirección | 80 |
| D1 | PTC (calefacción eléctrica adicional a través del aire). | 100 |
| E1 | Ventilador eléctrico <500 W; Ventilador eléctrico> 500 W. | 50 |
| 80 | ||
| F1 | Fuente de alimentación multipunto “30”;
Caja de fusibles interior. |
100 |
| G1 | Alimentación de tensión del fusible del remolque
en la caja de fusibles interior. |
50 |
| H1 | – | – |
Seat Leon (2006) – esquema de fusibles
Año de fabricación: 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Leon (2006) es el fusible 17 en la caja de fusibles
Fusibles en el lado izquierdo del salpicadero
| Número | Descripción | Amperaje [A] |
| 1 | Unidad de control de diagnóstico;
Iluminación de instrumentos; Unidad de control de ajuste de faros; Amperímetro; Ventanas delanteras calefactables. |
10 |
| 2 | Unidad de control del motor;
Unidad de control ABS-ESP; Transmisión automática; Panel de instrumentos; Unidad de control del remolque; Interruptor de luces; Sensor de freno; Dirección asistida; Faro izquierdo y derecho. |
5 |
| 3 | Airbag | 5 |
| 4 | Calefacción;
Interruptor de marcha atrás; Interruptor ASR-ESP; Teléfono; Boquillas; Espejo electrocromático. |
5 |
| 5 | Faro xenón derecho | 5 |
| 6 | Faro xenón izquierdo | 5 |
| 7 | – | – |
| 8 | Kit de instalación de remolque
(solución de soporte). |
5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Cierre centralizado | 10 |
| 13 | Diagnóstico;
Interruptor de luces; Sensor de lluvia. |
10 |
| 14 | Transmisión automática;
Calefacción; Unidad de control ESP; Palanca de cambio automático. |
5 |
| 15 | Unidad de control de cable | 7,5 |
| 16 | – | – |
| 17 | Alarma | 5 |
| 18 | – | – |
| 19 | Kit de faros antiniebla
(solución de soporte). |
|
| 20 | – | – |
| 21 | Motor D2L
(2,0 l 147 kW 4 velocidades TFSI). |
10 |
| 22 | Control del ventilador | 40 |
| 23 | Elevalunas eléctricos delanteros | 30 |
| 24 | – | – |
| 25 | Calefacción de la luneta trasera | 25 |
| 26 | Elevalunas eléctricos traseros | 30 |
| 27 | Motor (instrumento de medición / relé de la bomba de combustible) | 15 |
| 28 | Control de confort | 25 |
| 29 | – | – |
| 30 | Transmisión automática | 20 |
| 31 | Bomba de vacío | 20 |
| 32 | – | – |
| 33 | Techo solar | 30 |
| 34 | Control de confort | 25 |
| 35 | – | – |
| 36 | Lavafaros | 20 |
| 37 | Asientos calefactables | 30 |
| 38 | Motor D2L
(2,0 l 147 kW 4 velocidades TFSI). |
10 |
| 39 | – | 20 |
| 40 | Control del ventilador | 40 |
| 41 | Motor del limpiaparabrisas;
Unidad de control de cables. |
15 |
| 42 | Toma de 12V;
Encendedor de cigarrillos. |
15 |
| 43 | Premontaje del soporte del remolque | 15 |
| 44 | Premontaje del soporte del remolque | 20 |
| 45 | Premontaje del soporte del remolque | 15 |
| 46 | – | – |
| 47 | Motor D2L
(2,0 l 147 kW 4 velocidades TFSI). |
10 |
| 48 | Motor D2L
(2,0 l 147 kW 4 velocidades TFSI). |
10 |
| 49 | – | – |

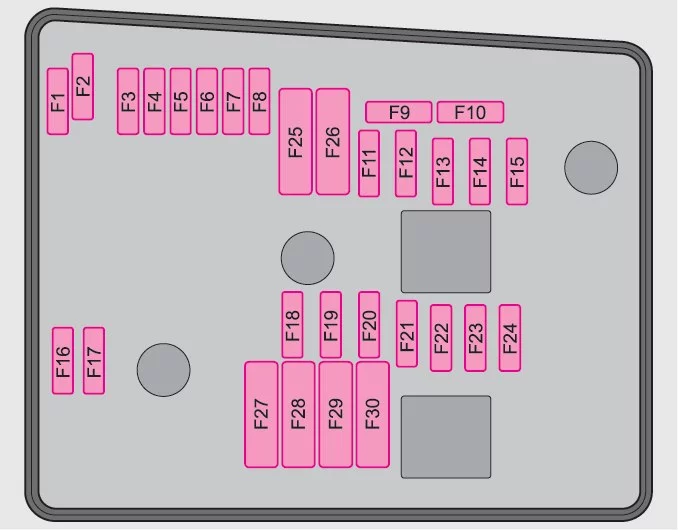

Esquema de fusibles, compartimento del motor, lado izquierdo
| Nº | Descripción | Amperaje [A] |
| 1 | Limpio | 30 |
| 2 | Columna de dirección | 5 |
| 3 | Unidad de control de cable | 5 |
| 4 | ABS | 30 |
| 5 | Caja de cambios AQ | 15 |
| 6 | Panel de instrumentos | 5 |
| 7 | – | – |
| 8 | Radio | 15 |
| 9 | Teléfono | 5 |
| 10 | Relé principal en FSI,
compartimento del motor Diésel, alimentación del módulo de inyección. |
5 |
| Relé principal en el compartimento del motor D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Gateway CAN | 5 |
| 13 | Alimentación del módulo de inyección de gasolina | 25 |
| Alimentación del módulo de inyección de diésel | 30 | |
| 14 | Bobina | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Relé de la bomba | 10 |
| 16 | Bomba ADS | 30 |
| 17 | Bocina | 15 |
| 18 | – | – |
| 19 | Limpieza (?) | 30 |
| 20 | – | – |
| 21 | Sonda lambda | 15 |
| 22 | Pedal de freno;
Sensor de velocidad. |
5 |
| 23 | Motor 1.6, relé principal
(relé nº 100). |
5 |
| T 71 diésel EGR | 10 | |
| 2.0 D2L Bomba de combustible de alta presión | 15 | |
| 24 | ARF, cambiador de válvula | 10 |
| 25 | Iluminación correcta | 40 |
| 26 | Iluminación izquierda | 40 |
| 27 | Motor 1.6 SLP | 40 |
| Relé de calentadores 1.9 TDI | 50 | |
| 28 | KL15 | 40 |
| 29 | Elevalunas eléctricos (delanteros y traseros) | 50 |
| Elevalunas eléctricos (delanteros) | 30 | |
| 30 | X – relé de escape | 40 |
Ubicación en el compartimento del motor: panel lateral
| Nr | Descripción | Amperaje [A] |
| B1 | Alternador <140 W. | 150 |
| Alternador> 140 W. | 200 | |
| C1 | Servodirección | 80 |
| D1 | Alimentación multipunto “30”;
Caja de fusibles interior. |
100 |
| E1 | Ventilador <500 W; Ventilador> 500 W. | 50 |
| 80 | ||
| F1 | PTC
calefacción eléctrica adicional a través del aire |
100 |
| G1 | Alimentación de tensión del fusible del remolque
en la caja de fusibles interior. |
50 |
| H1 | Cierre centralizado (4F8 con autolock) | – |
Seat Leon (2007) – esquema de la caja de fusibles
Año de fabricación: 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Leon (2007) es el fusible 42 en la caja de fusibles
Fusibles en el lado izquierdo del salpicadero
| Número | Descripción | Amperaje [A] |
| 1 | Diagnóstico;
Panel de instrumentos; Iluminación de indicadores; Panel de instrumentos de faros; Amperímetro; Limpiaparabrisas calefactables. |
10 |
| 2 | Unidad de control del motor;
Panel de instrumentos ABS-ESP; Transmisión automática; Panel de instrumentos; Panel de instrumentos del remolque; Interruptor de luces; Sensor de freno; Dirección asistida; Faros derecho e izquierdo. |
5 |
| 3 | Airbag | 5 |
| 4 | Calefacción;
Interruptor de marcha atrás; Interruptor ASR-ESP; Teléfono; Boquillas; Espejo electrocromático antideslumbrante; Navegación Tomtom. |
5 |
| 5 | Faro xenón derecho | 5 |
| 6 | Faro xenón izquierdo | 5 |
| 7 | – | – |
| 8 | Kit de preinstalación de remolque
(solución de soporte) |
5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Cierre centralizado | 10 |
| 13 | Diagnóstico;
Interruptor de luces; Sensor de lluvia. |
10 |
| 14 | Transmisión automática;
Calefacción; Unidad de control ESP; Palanca de cambio automático. |
5 |
| 15 | Unidad de control de cable | 7,5 |
| 16 | – | – |
| 17 | Alarma | 5 |
| 18 | – | – |
| 19 | Kit de faros antiniebla (solución soportada) | |
| 20 | – | – |
| 21 | Motor D2L (2,0 l 147 kW 4 etapas TFSI) | 10 |
| 22 | Control del ventilador | 40 |
| 23 | Elevalunas eléctricos (delanteros) | 30 |
| 24 | – | – |
| 25 | Calefacción de la luneta trasera | 25 |
| 26 | Elevalunas eléctricos traseros | 30 |
| 27 | Motor (unidad de control de combustible/relé de la bomba) | 15 |
| 28 | Control de confort | 25 |
| 29 | – | – |
| 30 | Transmisión automática | 20 |
| 31 | Bomba de vacío | 20 |
| 32 | – | – |
| 33 | Techo solar | 30 |
| 34 | Control de confort | 25 |
| 35 | – | – |
| 36 | Lavado de faros | 20 |
| 37 | Asientos calefactables | 30 |
| 38 | Motor D2L (2,0 l 147 kW 4 etapas TFSI) | 10 |
| 39 | – | 20 |
| 40 | Control del ventilador | 40 |
| 41 | Cableado del motor del limpiaparabrisas
trasero/aire acondicionado |
15 |
| 42 | Toma de 12 V;
Encendedor de cigarrillos. |
15 |
| 43 | Premontaje del soporte del remolque | 15 |
| 44 | Premontaje del soporte del remolque | 20 |
| 45 | Premontaje del soporte del remolque | 15 |
| 46 | – | – |
| 47 | Motor D2L (2,0 l 147 kW 4 etapas TFSI) | 10 |
| 48 | Motor D2L (2,0 l 147 kW 4 etapas TFSI) | 10 |
| 49 | – | – |

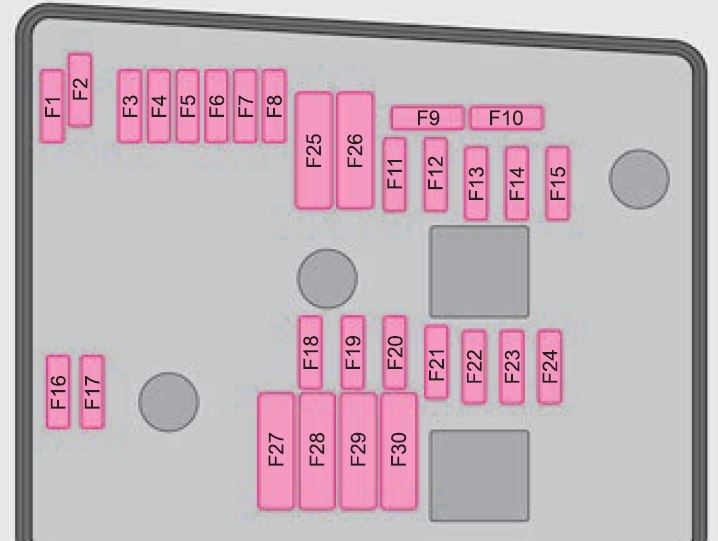

Esquema de fusibles, compartimento del motor, lado izquierdo
| Número | Descripción | Amperaje [A] |
| 1 | Limpio | 30 |
| 2 | Columna de dirección | 5 |
| 3 | Unidad de control de cable | 5 |
| 4 | ABS | 30 |
| 5 | Caja de cambios AQ | 15 |
| 6 | Panel de instrumentos | 5 |
| 7 | – | – |
| 8 | Radio | 15 |
| 10 | Relé principal en FSI,
compartimento del motor Diésel, alimentación del módulo de inyección. |
5 |
| Relé principal en el compartimento del motor D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Gateway CAN | 5 |
| 13 | Alimentación del módulo de inyección de gasolina | 25 |
| Alimentación del módulo de inyección de diésel | 30 | |
| 14 | Espiral | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Relé de la bomba | 10 |
| 16 | Bomba ADS | 30 |
| 17 | Claxon | 15 |
| 18 | – | – |
| 19 | Vacío | 30 |
| 20 | – | – |
| 21 | Sonda lambda | 15 |
| 22 | Pedal de freno;
Sensor de velocidad. |
5 |
| 23 | Motor 1.6, relé principal
(relé nº 100) |
5 |
| T 71 diésel EGR | 10 | |
| 2.0 D2L Bomba de combustible de alta presión | 15 | |
| 24 | ARFl
Válvula de la caja de cambios. |
10 |
| 25 | Iluminación lado derecho | 40 |
| 26 | Iluminación lado izquierdo | 40 |
| 27 | Motor 1.6 SLP | 40 |
| Relé de bujías 1.9 TDI | 50 | |
| 28 | KL15 | 40 |
| 29 | Elevalunas eléctricos (delanteros y traseros) | 50 |
| Elevalunas eléctricos (delanteros) | 30 | |
| 30 | X – relé de escape | 40 |
Ubicación en el compartimento del motor: caja de fusibles
| Número | Descripción | Amperaje [A] |
| B1 | Alternador <140 W. | 150 |
| Alternador> 140 W. | 200 | |
| C1 | Servodirección | 80 |
| D1 | Alimentación multipunto “30”.
Caja de fusibles interior |
100 |
| E1 | Ventilador <500 W/Ventilador> 500 W. | 50 |
| 80 | ||
| F1 | PTC (calefacción adicional
eléctrica a través del aire) |
100 |
| G1 | Alimentación de tensión del fusible del remolque
en la caja de fusibles interior |
50 |
| H1 | Cierre centralizado controlado
(4F8 con autolock). |
– |
Seat Leon (2008) – esquema de la caja de fusibles
Año de fabricación: 2008
Fusibles en el lado izquierdo del salpicadero
| Número | Descripción | Amp [A] |
| 1 | Diagnóstico;
Panel de instrumentos; Iluminación de indicadores; Panel de instrumentos de faros; Amperímetro; Limpiaparabrisas calefactables. |
10 |
| 2 | Unidad de control del motor;
Panel de instrumentos ABS-ESP; Transmisión automática; Panel de instrumentos; Panel de instrumentos del remolque; Interruptor de luces; Sensor de freno; Dirección asistida; Faros derecho e izquierdo. |
5 |
| 3 | Airbag | 5 |
| 4 | Interruptor de calefacción,
marcha atrás; Interruptor ASR-ESP; Teléfono; Boquillas; Espejo electrocromático; Navegación Tomtom. |
5 |
| 5 | Faro xenón derecho | 5 |
| 6 | Faro xenón izquierdo | 5 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Cierre centralizado | 10 |
| 13 | Diagnóstico;
Interruptor de luces; Sensor de lluvia. |
10 |
| 14 | Transmisión automática;
Calefacción; Unidad de control ESP; Palanca de cambio automático. |
5 |
| 15 | Unidad de control de cable | 7,5 |
| 16 | – | – |
| 17 | Alarma | 5 |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | Control del motor | 10 |
| 22 | Interruptor del ventilador | 40 |
| 23 | Elevalunas eléctricos (delanteros) | 30 |
| 24 | – | – |
| 25 | Calefacción de la luneta trasera | 25 |
| 26 | Elevalunas eléctricos traseros | 30 |
| 27 | Motor (unidad de control de combustible/relé de la bomba) | 15 |
| 28 | Control de confort | 25 |
| 29 | – | – |
| 30 | Transmisión automática | 20 |
| 31 | Bomba de vacío | 20 |
| 32 | – | – |
| 33 | Techo solar | 30 |
| 34 | Control de confort | 25 |
| 35 | – | – |
| 36 | Lavado de faros | 20 |
| 37 | Asientos calefactables | 30 |
| 38 | Control del motor | 10 |
| 39 | – | – |
| 40 | Interruptor del ventilador | 40 |
| 41 | Cableado del motor del limpiaparabrisas trasero,
salpicadero |
15 |
| 42 | Alimentación de 12 V;
Encendedor. |
15 |
| 43 | Preinstalación de enganche de remolque | 15 |
| 44 | Preinstalación de enganche de remolque | 20 |
| 45 | Preinstalación de enganche de remolque | 15 |
| 46 | – | – |
| 47 | Control del motor | 10 |
| 48 | Control del motor | 10 |
| 49 | – | – |
Esquema de fusibles, compartimento del motor, lado izquierdo
| Nº | Descripción | Amp [A] |
| 1 | Libre | 30 |
| 2 | – | – |
| 3 | Unidad de control de cable | 5 |
| 4 | ABS | 30 |
| 5 | Caja de cambios AQ | 15 |
| 6 | Comunicación/columna de dirección | 5 |
| 7 | Llave de encendido | 40 |
| 8 | Radio | 15 |
| 9 | Teléfono;
Navegación TomTom. |
5 |
| 10 | Control del motor | 5 |
| Control del motor | 10 | |
| 11 | – | – |
| 12 | Paso | 5 |
| 13 | Alimentación del módulo de inyección de gasolina | 25 |
| Alimentación del módulo de inyección de diésel | 30 | |
| 14 | Espiral | 20 |
| 15 | Control del motor | 5 |
| Relé de la bomba de combustible | 10 |
| 16 | Iluminación correcta | 30 |
| 17 | Bocina | 15 |
| 18 | – | – |
| 19 | Limpio | 30 |
| 20 | – | – |
| 21 | Sonda lambda | 15 |
| 22 | Pedal de freno;
Sensor de velocidad. |
5 |
| 23 | Control del motor | 5 |
| Control del motor | 10 | |
| Control del motor | 15 | |
| 24 | ARF, cambio de válvula | 10 |
| 25 | Bomba ABS | 40 |
| 26 | Iluminación izquierda | 40 |
| 27 | Control del motor | 40 |
| Control del motor | 50 | |
| 28 | – | – |
| 29 | Elevalunas eléctricos (delanteros y traseros) | 50 |
| Elevalunas eléctricos (delanteros) | 30 | |
| 30 | Llave de encendido | 40 |
Ubicación en el compartimento del motor: caja de fusibles
| Número | Descripción | Amp [A] |
| B1 | Alternador <140 W. | 150 |
| Alternador> 140 W. | 200 | |
| C1 | Servodirección | 80 |
| D1 | Alimentación multipunto “30”;
Caja de fusibles interna. |
100 |
| E1 | Ventilador <500 W; Ventilador> 500 W. | 50 |
| 80 | ||
| F1 | PTC
(calefacción eléctrica adicional a través del aire) |
80 |
| G1 | PTC
(calefacción eléctrica adicional a través del aire) |
40 |
| H1 | Cierre centralizado de la dirección | – |
Seat Leon (2009) – esquema de fusibles
El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Leon (2009) es el fusible 42 en la caja de fusibles.
Año de fabricación: 2009
Fusibles en el lado izquierdo del salpicadero
| Nº | Descripción | Amp [A] |
| 1 | Diagnóstico;
Panel de instrumentos; Iluminación de instrumentos; Panel de instrumentos de faros; Amperímetro; Limpiaparabrisas calefactables; Control del motor; Faros AFS. |
10 |
| 2 | Unidad de control del motor;
Panel de instrumentos ABS-ESP; Transmisión automática; Panel de instrumentos; Panel de instrumentos del remolque; Interruptor de luces; Sensor de freno; Dirección asistida; Faros derecho e izquierdo. |
10 |
| 3 | Airbag | 5 |
| 4 | Calefacción;
Interruptor de marcha atrás; Interruptor ASR-ESP; Espejo eléctrico; Mando a distancia de aparcamiento; Sensor de nivel de aceite. |
5 |
| 5 | Faro derecho xenón | 10 |
| 6 | Faro izquierdo xenón | 10 |
| 7 | – | – |
| 8 | Asistente de instalación de gancho | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Cierre centralizado | 15 |
| 13 | Diagnóstico;
Interruptor de luz; Sensor de lluvia; Luneta trasera calefactable. |
10 |
| 14 | Transmisión automática;
Calefacción; Unidad de control ESP; Palanca de cambio automático. |
5 |
| 15 | – | – |
| 16 | – | – |
| 17 | Alarma | 5 |
| 18 | Combi;
Palancas con función START STOP. |
5 |
| 19 | Asistente de luces antiniebla | 20 |
| 20 | Navegación;
Radio con función START STOP. |
15 |
| 21 | Control del motor | 10 |
| 22 | Interruptor del ventilador | 40 |
| 23 | Elevalunas eléctricos (delanteros) | 30 |
| 24 | Unidad de control de la carrocería | 20 |
| 25 | Calefacción de la luneta trasera | 25 |
| 26 | Elevalunas eléctricos traseros | 30 |
| 27 | Motor
(control de combustible/relé de la bomba) |
15 |
| 28 | Control de confort | 30 |
| 29 | – | – |
| 30 | Transmisión automática | 20 |
| 31 | Bomba de vacío | 20 |
| 32 | – | – |
| 33 | Techo solar | 25 |
| 34 | Panel de instrumentos confort;
Cierre centralizado. |
25 |
| 35 | – | – |
| 36 | Lavafaros | 20 |
| 37 | Asientos calefactables | 30 |
| 38 | Control del motor | 10 |
| 39 | Teléfono con función START STOP | 10 |
| 40 | Interruptor del ventilador | 40 |
| 41 | Cableado del motor del limpiaparabrisas trasero,
salpicadero. |
20 |
| 42 | Toma de 12 V;
Encendedor de cigarrillos. |
15 |
| 43 | Preinstalación del soporte del remolque | 15 |
| 44 | Preinstalación del soporte del remolque | 20 |
| 45 | Preinstalación del soporte del remolque | 15 |
| 46 | – | – |
| 47 | Control del motor | 10 |
| 48 | Control del motor | 10 |
| 49 | – | – |
Esquema de fusibles, compartimento del motor, lado izquierdo
| Nº | Descripción | Amp [A] |
| 1 | Limpiaparabrisas | 30 |
| 2 | Cambio DQ200 | 30 |
| 3 | Unidad de control de cable | 5 |
| 4 | ABS | 20 |
| 5 | Cambio AQ | 15 |
| 6 | Panel de instrumentos;
Columna de dirección. |
5 |
| 7 | Llave de encendido | 40 |
| 8 | Radio | 15 |
| 9 | Teléfono;
Navegación TomTom. |
5 |
| 10 | Gestión del motor | 5 |
| Gestión del motor | 10 | |
| 11 | – | – |
| 12 | Unidad de control electrónico | 5 |
| 13 | Alimentación del módulo de inyección de gasolina | 15 |
| Alimentación del módulo de inyección de diésel | 30 | |
| 14 | Espiral | 20 |
| 15 | Gestión del motor | 5 |
| Relé de la bomba | 10 | |
| 16 | Iluminación correcta | 30 |
| 17 | Bocina | 15 |
| 18 | – | – |
| 19 | Limpio | 30 |
| 20 | Bomba de agua | 10 |
| Bomba con sensor de presión para motor 1.8 | 20 | |
| 21 * | Sonda lambda | 15 |
| 22 | Pedal de freno, sensor de velocidad | 5 |
| 23 * | Control del motor | 5 |
| Control del motor | 10 | |
| Control del motor | 15 | |
| 24 | AKF, válvula de la caja de cambios | 10 |
| 25 * | Bomba ABS | 40 |
| 26 | Iluminación izquierda | 30 |
| 27 * | Control del motor | 40 |
| Control del motor | 50 | |
| 28 | – | – |
| 29 | Elevalunas eléctricos (delanteros y traseros) | 50 |
| Elevalunas eléctricos (delanteros) | 30 | |
| 30 | Llave de arranque | 50 |
| * Potencia nominal según el motor | ||
Seat Leon (2010) – esquema de fusibles
El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Leon (2010) es el fusible 42 en la caja de fusibles.
Año de fabricación: 2010.
Fusibles en el lado izquierdo del salpicadero
| Nº | Descripción | Amp [A] |
| 1 | Diagnóstico;
Panel de instrumentos; Iluminación de instrumentos; Panel de instrumentos de faros; Amperímetro; Limpiaparabrisas calefactables; Control del motor; Faros AFS. |
10 |
| 2 | Unidad de control del motor;
Panel de instrumentos ABS-ESP; Transmisión automática; Panel de instrumentos; Panel de instrumentos del remolque; Interruptor de luces; Sensor de freno; Dirección asistida; Faro derecho e izquierdo. |
10 |
| 3 | Airbag | 5 |
| 4 | Calefacción;
Interruptor de marcha atrás; Interruptor ASR-ESP; Espejo eléctrico; Mando a distancia de aparcamiento; Sensor de nivel de aceite. |
5 |
| 5 | Faro xenón derecho | 10 |
| 6 | Faro xenón izquierdo | 10 |
| 7 | – | – |
| 8 | Asistente para la instalación de enganche de remolque | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Cierre centralizado | 15 |
| 13 | Diagnóstico;
Interruptor de luz; Sensor de lluvia; Luneta trasera calefactable. |
10 |
| 14 | Transmisión automática;
Calefacción; Unidad de control ESP; Palanca de cambio automático. |
5 |
| 15 | – | – |
| 16 | – | – |
| 17 | Alarma | 5 |
| 18 | Combi;
Palancas con función START STOP. |
5 |
| 19 | Asistencia de luz de faros antiniebla | 20 |
| 20 | Navegación;
Radio con función START STOP. |
15 |
| 21 | Control del motor | 10 |
| 22 | Interruptor del ventilador | 40 |
| 23 | Elevalunas eléctricos (delanteros) | 30 |
| 24 | Unidad de control de la carrocería | 20 |
| 25 | Luneta trasera calefactable | 25 |
| 26 | Elevalunas eléctricos traseros | 30 |
| 27 | Motor (unidad de control de combustible/relé de la bomba) | 15 |
| 28 | Control de confort | 30 |
| 29 | – | – |
| 30 | – | – |
| 31 | Bomba de vacío | 20 |
| 32 | – | – |
| 33 | Techo solar | 25 |
| 34 | Panel de instrumentos confort;
Cierre centralizado. |
25 |
| 35 | – | – |
| 36 | Lavado de faros | 20 |
| 37 | Asientos calefactables | 30 |
| 38 | Gestión del motor | 10 |
| 39 | Teléfono con función START STOP | 10 |
| 40 | Interruptor del ventilador | 40 |
| 41 | Cableado del motor del limpiaparabrisas trasero,
salpicadero |
20 |
| 42 | Toma de 12 V;
Encendedor de cigarrillos. |
15 |
| 43 | Preinstalación del soporte del remolque | 15 |
| 44 | Preinstalación del soporte del remolque | 20 |
| 45 | Preinstalación del soporte del remolque | 15 |
| 46 | – | – |
| 47 | Gestión del motor | 10 |
| 48 | Gestión del motor | 10 |
| 49 | – | – |
Esquema de fusibles, compartimento del motor, lado izquierdo
| Número | Descripción | Amp [A] |
| 1 | Limpiaparabrisas | 30 |
| 2 | Caja de cambios DQ200 | 30 |
| 3 | Unidad de control de cable | 5 |
| 4 | ABS | 20 |
| 5 | Caja de cambios AQ | 15 |
| 6 | Panel de instrumentos;
Columna de dirección. |
5 |
| 7 | Llave de encendido | 40 |
| 8 | Radio | 15 |
| 9 | Teléfono;
Navegación TomTom. |
5 |
| 10 | Control del motor | 5 |
| Control del motor | 10 | |
| 11 | – | – |
| 12 | Unidad de control electrónico | 5 |
| 13 | Alimentación del módulo de inyección de gasolina | 15 |
| Alimentación del módulo de inyección de diésel | 30 | |
| 14 | Espiral | 20 |
| 15 | Control del motor | 5 |
| Relé de la bomba | 10 | |
| 16 | Iluminación correcta | 30 |
| 17 | Bocina | 15 |
| 18 | – | – |
| 19 | Limpio | 30 |
| 20 | Bomba de agua | 10 |
| Bomba con sensor de presión para motor 1.8 | 20 | |
| 21 * | Sonda lambda | 15 |
| 22 | Pedal de freno;
Sensor de velocidad. |
5 |
| 23 * | Control del motor | 5 |
| Control del motor | 10 | |
| Control del motor | 15 | |
| 24 | AKF, válvula de la caja de cambios | 10 |
| 25 * | Bomba ABS | 40 |
| 26 | Iluminación izquierda | 30 |
| 27 * | Control del motor | 40 |
| Control del motor | 50 | |
| 28 | – | – |
| 29 * | Elevalunas eléctricos (delanteros y traseros) | 50 |
| Elevalunas eléctricos (delanteros) | 30 | |
| 30 | Llave de encendido | 50 |
| * Potencia nominal según el motor | ||
Seat Leon – esquema de la caja de fusibles
Año de fabricación: 2020, 2021.
El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Leon es el fusible 52 en la caja de fusibles del habitáculo.
| Color | Amperios [A] |
|---|---|
| Marrón claro | 5 |
| Marrón | 7,5 |
| Rojo | 10 |
| Azul | 15 |
| Amarillo | 20 |
| Blanco o transparente | 25 |
| Verde | 30 |
| Naranja | 40 |
2020
Fusibles dentro del vehículo
| Número | Descripción | Amperios [A] | ||
|---|---|---|---|
| Número | Descripción | Amperios [A] | ||
| 3 | Remolque | 25 | |
| 4 | SCR;
Adblue. |
20 | |
| 5 | Palanca de cambios automática | 25 | |
| 6 | Iluminación interior | 30 | |
| 8 | Techo corredizo | 20 | |
| 7 | Asientos calefactables | 30 | |
| 9 | Puerta izquierda | 30 | |
| 11 | Remolque | 15 | |
| 12 | Luces del lado derecho | 40 | |
| 13 | Cierre centralizado | 40 | |
| 14 | Beats Audio CAN y MOST. | 30 | |
| 16 | Airbag | 7,5 | |
| 17 | SCR, relé del motor, 1,5 | 10 | |
| 18 | KESSY | 7,5 | |
| 19 | Panel de instrumentos | 7,5 | |
| 20 | Centro de comunicación | 7,5 | |
| 21 | Cámara de marcha atrás | 7,5 | |
| 24 | Unidad de control del embrague 4×4 Haldex | 15 | |
| 25 | Cinturones de seguridad delanteros RGS+EBSS | 25 | |
| 26 | Puerta derecha | 30 | |
| 27 | Cinturones de seguridad delanteros RGS+EBSS | 25 | |
| 28 | PHEV;
Desactivación del sistema de alta tensión para operaciones de rescate; Etiqueta amarilla. |
10 | |
| 29 | Remolque | 15 | |
| Número | Descripción | Amperios [A] | ||
|---|---|---|---|
| 30 | Radio | 30 | |
| 31 | Remolque | 25 | |
| 34 | Toma de corriente de 230 V | 30 | |
| 35 | Luz del lado izquierdo | 40 | |
| 36 | Ventilación del aire acondicionado | 40 | |
| 37 | Tapa del maletero eléctrico | 30 | |
| 39 | Calefacción del volante | 10 | |
| 40 | Señal acústica de advertencia | 7,5 | |
| 41 | Barrera | 7,5 | |
| 42 | Palanca de cambios automática | 7,5 | |
| 43 | Panel de control del aire acondicionado y la calefacción;
Calefacción de la luneta trasera; Compresor AA. |
10 | |
| 44 | Diagnóstico;
Interruptor del freno de mano; Interruptor de luces; Luz de marcha atrás; Iluminación interior; Iluminación de umbrales. |
7,5 | |
| 45 | Columna de dirección | 7,5 | |
| 46 | Pantalla de radio | 7,5 | |
| 47 | Modo de conducción. | 10 | |
| 48 | USB | 7,5 | |
| 52 | Toma de corriente de 12 V | 20 | |
| 58 | Sensores de estacionamiento;
Unidad de control del asistente de estacionamiento; Cámara frontal; Radar. |
7,5 | |
| 59 | Interruptor de la luz de marcha atrás;
Sensor de aire acondicionado; Espejo electrocromático. |
7,5 | |
| 60 | Diagnóstico;
Unidad de control de los faros; Ajuste de altura de los faros. |
7,5 | |
| 61 | Arranque;
Sensor de embrague. |
7,5 | |
| 65 | Amplificador de audio | 10 | |
| 66 | Limpiaparabrisas trasero | 15 | |
| 67 | Calefacción de la luneta trasera | 30 | |
| Fusible integrado / Amperios [A] | |
|---|---|
| Toma de corriente trasera de 230 V | 30 |
| Asiento del conductor ajustable eléctricamente | 15 |
Fusibles en el compartimento del motor
| Número | Descripción | Amperios [A] | ||||
|---|---|---|---|---|---|
| Número | Descripción | Amperios [A] | ||||
| 2 | Módulo de control del motor | 7,5 | |||
| 3 | Módulo de control de la bomba de combustible | 7,5/10/20 | |||
| 4 | Señal del faro izquierdo KL 30 | 15 | |||
| 5 | Señal del faro derecho KL 30 | 15 | |||
| 7 | Bomba de la transmisión automática | 30 | |||
| 8 | Señal del servofreno KL 30 | 40 | |||
| 9 | Señal acústica | 15 | |||
| 10 | Lavalunotto | 30 | |||
| 11 | Refrigeración PHEV | 7,5 | |||
| 12 | Módulo de control de la transmisión automática | 15/30 | |||
| 13 | Unidad de control del sistema ESP | 25 | |||
| 14 | Calefacción de estacionamiento | 20 | |||
| 15 | Unidad de control del sistema ESP | 40 | |||
| Número | Descripción | Amperios [A] | |||
|---|---|---|---|---|
| 16 | PHEV, módulo de transmisión automática | 50 | ||
| 17 | PTC | 40 | ||
| 18 | PTC | 40 | ||
| 20 | Diferencial delantero | 15 | ||
| 21 | Módulo de control del motor | 7,5 | ||
| 22 | Arranque | 30 | ||
| 23 | Módulo de control del motor (diésel / gasolina) | 15 | ||
| 24 | Sensores del motor | 7,5/10 | ||
| 25 | Sensores del motor | 7,5/10 | ||
| 26 | Alimentación del motor | 7,5/10 | ||
| 27 | Sonda Lambda | 10/15 | ||
| 28 | Motor | 10/20 | ||
| 29 | Módulo de control de la bomba de combustible | 15/20/30 | ||
| 30 | Bomba de alta presión 1,0 | 10 | ||
| 33 | PTC | 40 | ||
2021
Fusibles dentro del vehículo
| Número | Descripción | Amperios [A] | ||
|---|---|---|---|
| Número | Descripción | Amperios [A] | ||
| 3 | Remolque | 25 | |
| 4 | SCR;
Adblue. |
20 | |
| 5 | Palanca de cambios automática | 25 | |
| 6 | Iluminación interior | 30 | |
| 8 | Techo corredizo | 20 | |
| 7 | Asientos calefactables | 30 | |
| 9 | Puerta izquierda | 30 | |
| 11 | Remolque | 15 | |
| 12 | Iluminación del lado derecho | 40 | |
| 13 | Cierre centralizado | 40 | |
| 14 | Beats Audio CAN y MOST. | 30 | |
| 16 | Airbag | 7,5 | |
| 17 | SCR, relé del motor, 1,5 | 10 | |
| 18 | KESSY | 7,5 | |
| 19 | Panel de instrumentos | 7,5 | |
| 20 | Centro de comunicación | 7,5 | |
| 21 | Cámara de marcha atrás | 7,5 | |
| 24 | Unidad de control del embrague 4×4 Haldex | 15 | |
| 25 | Cinturones de seguridad delanteros RGS+EBSS | 25 | |
| 26 | Puerta derecha | 30 | |
| 27 | Cinturones de seguridad delanteros RGS+EBSS | 25 | |
| 28 | PHEV;
Desactivación del sistema de alta tensión para operaciones de rescate; Etiqueta amarilla. |
10 | |
| 29 | Remolque | 15 | |
| Número | Descripción | Amperios [A] | ||||
|---|---|---|---|---|---|
| 30 | Radio | 30 | |||
| 31 | Remolque | 25 | |||
| 34 | Toma de corriente de 230V | 30 | |||
| 35 | Luz del lado izquierdo | 40 | |||
| 36 | Ventilación del aire acondicionado | 40 | |||
| 37 | Tapa del maletero eléctrico | 30 | |||
| 39 | Calefacción del volante | 10 | |||
| 40 | Señal acústica de advertencia | 7,5 | |||
| 41 | Barrera | 7,5 | |||
| 42 | Palanca de cambios automática | 7,5 | |||
| 43 | Panel de control del aire acondicionado y la calefacción;
Calefacción de la luneta trasera; Compresor AA. |
10 | |||
| 44 | Diagnóstico;
Interruptor del freno de mano; Interruptor de luces; Luz de marcha atrás; Iluminación interior; Iluminación de umbrales. |
7,5 | |||
| 45 | Columna de dirección | 7,5 | |||
| 46 | Pantalla de radio | 7,5 | |||
| 47 | Modo de conducción. | 10 | |||
| 48 | USB | 7,5 | |||
| 52 | Toma de corriente de 12 V | 20 | |||
| 58 | Sensores de estacionamiento;
Unidad de control del asistente de estacionamiento; Cámara frontal; Radar. |
7,5 | |||
| 59 | Interruptor de la luz de marcha atrás;
Sensor de aire acondicionado; Espejo electrocromático. |
7,5 | |||
| 60 | Diagnóstico;
Unidad de control de los faros; Regulación de altura de los faros. |
7,5 | |||
| 61 | Arranque;
Sensor de embrague. |
7,5 | |||
| 65 | Amplificador de audio | 10 | |||
| 66 | Limpiaparabrisas trasero | 15 | |||
| 67 | Calefacción de la luneta trasera | 30 | |||
| Fusible integrado / Amperios [A] | |
|---|---|
| Toma de corriente trasera de 230 V | 30 |
| Asiento del conductor ajustable eléctricamente | 15 |

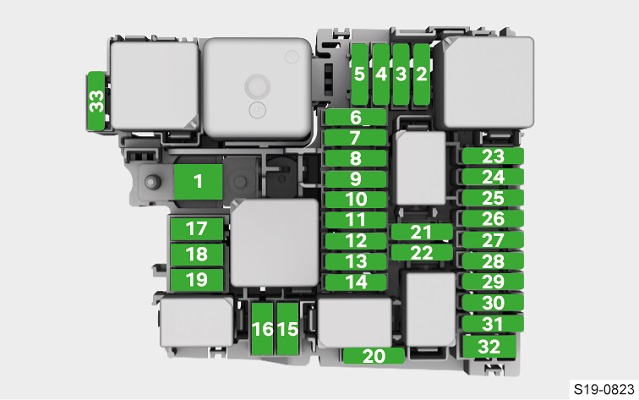

Fusibles en el compartimento del motor
| Número | Descripción | Amperios [A] | ||||
|---|---|---|---|---|---|
| Número | Descripción | Amperios [A] | ||||
| 2 | Módulo de control del motor | 7,5 | |||
| 3 | Módulo de control de la bomba de combustible | 7,5/10/20 | |||
| 4 | Señal del faro izquierdo KL 30 | 15 | |||
| 5 | Señal del faro derecho KL 30 | 15 | |||
| 7 | Bomba de la transmisión automática | 30 | |||
| 8 | Señal del servofreno KL 30 | 40 | |||
| 9 | Señal acústica | 15 | |||
| 10 | Lavalunotto | 30 | |||
| 11 | Refrigeración PHEV | 7,5 | |||
| 12 | Módulo de control de la transmisión automática | 15/30 | |||
| 13 | Unidad de control del sistema ESP | 25 | |||
| 14 | Calefacción de estacionamiento | 20 | |||
| 15 | Unidad de control del sistema ESP | 40 | |||
| Número | Descripción | Amperios [A] | |||
|---|---|---|---|---|
| 16 | PHEV, módulo de transmisión automática | 50 | ||
| 17 | PTC | 40 | ||
| 18 | PTC | 40 | ||
| 20 | Diferencial delantero | 15 | ||
| 21 | Módulo de control del motor | 7,5 | ||
| 22 | Arranque | 30 | ||
| 23 | Módulo de control del motor (diésel / gasolina) | 15 | ||
| 24 | Sensores del motor | 7,5/10 | ||
| 25 | Sensores del motor | 7,5/10 | ||
| 26 | Alimentación del motor | 7,5/10 | ||
| 27 | Sonda Lambda | 10/15 | ||
| 28 | Motor | 10/20 | ||
| 29 | Módulo de control de la bomba de combustible | 15/20/30 | ||
| 30 | Bomba de alta presión 1,0 | 10 | ||
| 33 | PTC | 40 | ||
Acerca del Seat Leon (2005-2021)
El Seat Leon, fabricado entre 2005 y 2021, es un popular coche compacto que ofrece una combinación de estilo, rendimiento y practicidad. Este modelo es conocido por su diseño moderno y sus avanzadas características tecnológicas. El Seat Leon estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían diferentes niveles de potencia y eficiencia. Gracias a su fiabilidad y confort, se convirtió en una opción popular entre los conductores que buscan un vehículo dinámico y a la vez económico.
Esquema de la caja de fusibles del Seat Leon
Esta página muestra el esquema de la caja de fusibles para el modelo Seat Leon, que es esencial para la identificación y sustitución de fusibles. En este vehículo, la caja de fusibles se encuentra normalmente en el interior, debajo del salpicadero en el lado del conductor, y también en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su configuración.
