Mazda CX-3 (2015-2022) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Mazda CX-3 (2015-2022), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Mazda CX-3
Aplicable a vehículos fabricados en los años:
2015.
Para el encendedor de cigarrillos (tomas de corriente), el fusible 5 de la caja de fusibles del habitáculo es el responsable.

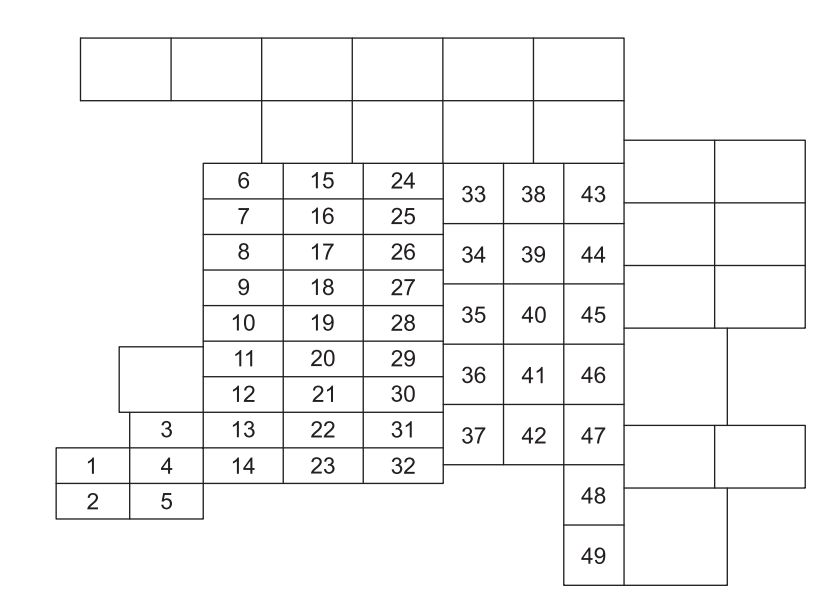

Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 15 A | Para la protección de varios circuitos |
| 2 | 7,5 A | Sistema de gestión del motor |
| 3 | 10 A | Techo solar |
| 4 | 15 A | Iluminación interior |
| 5 | 7,5 A | Sistema de gestión del motor |
| 6 | 15 A | Sistema de audio |
| 7 | 10 A | Panel de instrumentos |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | Conjunto de indicadores (algunos modelos) |
| 10 | 7,5 A | Sistema de audio |
| 11 | 15 A | Sistema de gestión del motor |
| 12 | 15 A | Sistema de gestión del motor |
| 13 | 15 A | Sistema de gestión del motor |
| 14 | 25 A | Sistema de audio |
| 15 | 7,5 A | Aire acondicionado (algunos modelos) |
| 16 | 15 A | Sistema de control de la transmisión (algunos modelos) |
| 17 | 15 A | Sistema de control de la transmisión (algunos modelos) |
| 18 | 25 A | Cerraduras eléctricas de las puertas |
| 19 | 20 A | Faro (derecho) |
| 20 | 7,5 A | Sistema de gestión del motor |
| 21 | 20 A | Luces traseras;
Luces de matrícula; Luces de posición. |
| 22 | — | — |
| 23 | 25 A | Iluminación interior |
| 24 | 15 A | Faros antiniebla delanteros (algunos modelos) |
| 25 | 20 A | Lavafaros (algunos modelos) |
| 26 | 10 A | Luces de freno;
Luz antiniebla trasera (algunos modelos). |
| 27 | 15 A | Bocina |
| 28 | 20 A | Faro (izquierdo) |
| 29 | 30 A | ABS;
Sistema de control dinámico de estabilidad (algunos modelos). |
| 30 | 15 A | Luces de emergencia;
Intermitentes. |
| 31 | 15 A | Sistema de alimentación (algunos modelos) |
| 32 | 25 A | Calentador de combustible (algunos modelos) |
| 33 | 20 A | Limpiaparabrisas delantero |
| 34 | 50 A | Para la protección de varios circuitos |
| 35 | 30 A | — |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Sistema de control dinámico de estabilidad (algunos modelos). |
| 38 | 20 A | Sistema de control del motor (algunos modelos) |
| 39 | — | — |
| 40 | 30 A | — |
| 41 | 40 A | Ventilador de refrigeración (algunos modelos) |
| 42 | 40 A | Sistema de control del motor |
| 43 | 60 A | Sistema de asistencia a la dirección (algunos modelos) |
| 44 | 40 A | Calentador de la luneta trasera |
| 45 | 30 A | Para la protección de varios circuitos |
| 46 | 30 A | Sistema de control del motor (algunos modelos) |
| 47 | 40 A | Aire acondicionado |
| 48 | 30 A | Elevalunas eléctricos |
| 49 | 40 A | Para la protección de varios circuitos (algunos modelos) |

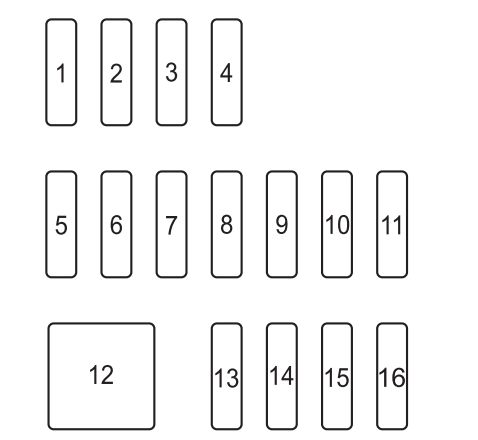

Habitáculo
La caja de fusibles se encuentra en el lado izquierdo del vehículo, debajo del salpicadero, cerca de la puerta.
| Número | Amperaje [A] | Descripción |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Tomas de accesorios |
| 6 | — | — |
| 7 | 7,5 A | Indicador de cambio de transmisión automática (algunos modelos) |
| 8 | 7,5 A | Alimentación de los espejos laterales |
| 9 | — | — |
| 10 | 25 A | Elevalunas eléctricos |
| 11 | 15 A | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | — | — |
| 13 | — | — |
| 14 | 15 A | Bloqueo electrónico de la dirección |
| 15 | 20 A | Calefacción de asientos (algunos modelos) |
| 16 | 7,5 A | Desempañador de espejos laterales (algunos modelos) |
Mazda CX-3 (2016) – diagrama de fusibles
Año de fabricación: 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda CX-3 (2016) es el fusible 5 en la caja de fusibles del lado izquierdo.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | C / U IG1 | 15 | Para la protección de varios circuitos |
| 2 | ENGINE IG1 | 7,5 | Sistema de gestión del motor |
| 3 | SUNROOF | 10 | Techo solar * |
| 4 | INTERIOR | 15 | Iluminación interior |
| 5 | ENG + B | 7,5 | Sistema de gestión del motor |
| 6 | AUDIO2 | 15 | Sistema de audio |
| 7 | METER1 | 10 | Panel de instrumentos |
| 8 | SRS1 | 7,5 | Airbag |
| 9 | METER2 | 7,5 | Panel de instrumentos * |
| 10 | RADIO | 7,5 | Sistema de audio |
| 11 | ENGINE3 | 15 | Sistema de gestión del motor |
| 12 | ENGINE1 | 15 | Sistema de gestión del motor |
| 13 | ENGINE2 | 15 | Sistema de gestión del motor |
| 14 | AUDIO1 | 25 | Sistema de audio |
| 15 | A / C MAG | 7,5 | Aire acondicionado* |
| 16 | AT PUMP | 15 | Sistema de gestión del motor * |
| 17 | AT | 15 | Sistema de gestión del motor * |
| 18 | D.LOCK | 25 | Cerraduras eléctricas de las puertas |
| 19 | H / L RH | 20 | Faro (derecho) |
| 20 | ENg + B2 | 7,5 | Sistema de gestión del motor |
| 21 | TAIL | 20 | Luces traseras;
Iluminación de la matrícula; Luces de posición. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Luz interior |
| 24 | FOG | 15 | Faros antiniebla* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Luces de freno |
| 27 | HORN | 15 | Bocina |
| 28 | H / L LH | 20 | Faro (izquierdo) |
| 29 | ABS / DSC S. | 30 | ABS;
Sistema de control dinámico de estabilidad *. |
| 30 | HAZARD | 15 | Luces de emergencia;
Cenicero; Intermitentes. |
| 31 | FUEL PUMP | 15 | Sistema de alimentación |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Limpiaparabrisas delantero |
| 34 | CABIN+B | 50 | Para la protección de varios circuitos |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
Sistema de control dinámico de estabilidad *. |
| 38 | EVVT | 20 | Sistema de control del motor * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Ventilador de refrigeración |
| 42 | ENG.MAIN | 40 | Sistema de control del motor |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Desempañador de la luneta trasera |
| 45 | IG2 | 30 | Para la protección de varios circuitos |
| 46 | INJECTOR | 30 | Sistema de control del motor |
| 47 | HEATER | 40 | Aire acondicionado |
| 48 | P.WINDOW1 | 30 | Elevalunas eléctricos |
| 49 | DCDC DE | 40 | – |
| * Algunos modelos | |||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Toma de accesorios |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Indicador de cambio AT * |
| 8 | MIRROR | 7,5 | Control del espejo |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 11 | R.WIPER | 15 | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Calefacción de asientos * |
| 16 | M.DEF | 7,5 | Desempañador de espejos * |
| * Algunos modelos | |||
Mazda CX-3 (2017) – diagrama de fusibles
Año de fabricación: 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda CX-3 (2017) es el fusible 5 en la caja de fusibles del lado izquierdo.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | C / U IG1 | 15 | Para la protección de varios circuitos |
| 2 | ENGINE IG1 | 7,5 | Sistema de gestión del motor |
| 3 | SUNROOF | 10 | Techo solar * |
| 4 | INTERIOR | 15 | Iluminación interior |
| 5 | ENG + B | 7,5 | Sistema de gestión del motor |
| 6 | AUDIO2 | 15 | Sistema de audio |
| 7 | METER1 | 10 | Panel de instrumentos |
| 8 | SRS1 | 7,5 | Airbag |
| 9 | METER2 | 7,5 | Panel de instrumentos * |
| 10 | RADIO | 7,5 | Sistema de audio |
| 11 | ENGINE3 | 15 | Sistema de gestión del motor |
| 12 | ENGINE1 | 15 | Sistema de gestión del motor |
| 13 | ENGINE2 | 15 | Sistema de gestión del motor |
| 14 | AUDIO1 | 25 | Sistema de audio |
| 15 | A / C MAG | 7,5 | Aire acondicionado* |
| 16 | AT PUMP | 15 | Sistema de control del puente del motor * |
| 17 | AT | 15 | Sistema de control del puente del motor * |
| 18 | D.LOCK | 25 | Cerraduras eléctricas de las puertas |
| 19 | H / L RH | 20 | Faro (derecho) |
| 20 | ENg + B2 | 7,5 | Sistema de gestión del motor |
| 21 | TAIL | 20 | Luces traseras;
Iluminación de la matrícula; Luces de posición. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Iluminación interior |
| 24 | FOG | 15 | Faros antiniebla* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Luces de freno |
| 27 | HORN | 15 | Bocina |
| 28 | H / L LH | 20 | Faro (izquierdo) |
| 29 | ABS / DSC S. | 30 | ABS;
Sistema de control dinámico de estabilidad *. |
| 30 | HAZARD | 15 | Luces de emergencia;
Cenicero; Intermitentes. |
| 31 | FUEL PUMP | 15 | Sistema de alimentación |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Limpiaparabrisas delantero |
| 34 | CABIN+B | 50 | Para la protección de varios circuitos |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
Sistema de control dinámico de estabilidad *. |
| 38 | EVVT | 20 | Unidad de control del motor * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Ventilador de refrigeración |
| 42 | ENG.MAIN | 40 | Sistema de gestión del motor |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Desempañador de la luneta trasera |
| 45 | IG2 | 30 | Para la protección de varios circuitos |
| 46 | INJECTOR | 30 | Sistema de gestión del motor |
| 47 | HEATER | 40 | Aire acondicionado |
| 48 | P.WINDOW1 | 30 | Elevalunas eléctricos |
| 49 | DCDC DE | 40 | – |
| * Algunos modelos | |||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Toma de accesorios |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Indicador de cambio AT * |
| 8 | MIRROR | 7,5 | Control del espejo |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 11 | R.WIPER | 15 | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Calefacción de asientos * |
| 16 | M.DEF | 7,5 | Desempañador de espejos * |
| * Algunos modelos | |||
Diagrama de fusibles y relés – Mazda CX-3
Aplicable a vehículos fabricados en:
2018.
Para el encendedor de cigarrillos (tomas de corriente) es responsable el fusible 5 de la caja de fusibles del habitáculo.
Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 15 A | Para la protección de varios circuitos |
| 2 | 7,5 A | Sistema de gestión del motor |
| 3 | 10 A | Techo solar (algunos modelos) |
| 4 | 15 A | Iluminación interior |
| 5 | 7,5 A | Sistema de gestión del motor |
| 6 | 15 A | Sistema de audio |
| 7 | 10 A | Panel de instrumentos |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | Conjunto de indicadores (algunos modelos) |
| 10 | 7,5 A | Sistema de audio |
| 11 | 15 A | Sistema de gestión del motor |
| 12 | 15 A | Sistema de gestión del motor |
| 13 | 15 A | Sistema de gestión del motor |
| 14 | 25 A | Sistema de audio |
| 15 | 7,5 A | Aire acondicionado (algunos modelos) |
| 16 | 15 A | Sistema de control de la transmisión (algunos modelos) |
| 17 | 15 A | Sistema de control de la transmisión (algunos modelos) |
| 18 | 25 A | Cerraduras eléctricas de las puertas |
| 19 | 20 A | Faro (derecho) |
| 20 | 7,5 A | Sistema de gestión del motor |
| 21 | 20 A | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento. |
| 22 | 15 A | Volante calefactable (algunos modelos) |
| 23 | 25 A | Iluminación interior |
| 24 | 15 A | Faros antiniebla (algunos modelos) |
| 25 | 20 A | — |
| 26 | 10 A | Luces de freno |
| 27 | 15 A | Bocina |
| 28 | 20 A | Faro (izquierdo) |
| 29 | 30 A | ABS;
Sistema de control dinámico de estabilidad (algunos modelos). |
| 30 | 15 A | Luces de emergencia;
Intermitentes. |
| 31 | 15 A | Sistema de alimentación |
| 32 | 25 A | — |
| 33 | 20 A | Limpiaparabrisas delantero |
| 34 | 50 A | Para la protección de varios circuitos |
| 35 | 30 A | — |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Sistema de control dinámico de estabilidad (algunos modelos). |
| 38 | 20 A | Sistema de control del motor (algunos modelos) |
| 39 | — | — |
| 40 | 30 A | — |
| 41 | 40 A | Ventilador de refrigeración |
| 42 | 40 A | Sistema de control del motor |
| 43 | 60 A | — |
| 44 | 40 A | Calentador de la luneta trasera |
| 45 | 30 A | Para la protección de varios circuitos |
| 46 | 30 A | Sistema de control del motor |
| 47 | 40 A | Aire acondicionado |
| 48 | 30 A | Elevalunas eléctricos |
| 49 | 40 A | — |
Habitáculo
La caja de fusibles se encuentra en el lado izquierdo del vehículo, debajo del salpicadero, cerca de la puerta.
| Número | Amperaje [A] | Descripción |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Tomas de accesorios |
| 6 | — | — |
| 7 | 7,5 A | Indicador de cambio de marcha AT (algunos modelos) |
| 8 | 7,5 A | Alimentación de los espejos laterales |
| 9 | — | — |
| 10 | 25 A | Elevalunas eléctricos |
| 11 | 15 A | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | 30 A | Asiento eléctrico (algunos modelos) |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Asiento (algunos modelos) |
| 16 | 7,5 A | Calentador de espejos (algunos modelos) |
Diagrama de fusibles y relés – Mazda CX-3
Aplicable a vehículos fabricados en los años:
2019.
Para el encendedor de cigarrillos (tomas de corriente) es responsable el fusible 5 de la caja de fusibles del habitáculo.
Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 15 A | Para la protección de varios circuitos |
| 2 | 7,5 A | Sistema de gestión del motor |
| 3 | 10 A | Techo solar (algunos modelos) |
| 4 | 15 A | Iluminación interior;
Sistema de audio. |
| 5 | 7,5 A | Sistema de gestión del motor |
| 6 | 15 A | Sistema de gestión del motor |
| 7 | 10 A | Panel de instrumentos |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | — |
| 10 | 7,5 A | Sistema de amplificación de sonido |
| 11 | 15 A | Sistema de gestión del motor |
| 12 | 15 A | — |
| 13 | 15 A | Sistema de gestión del motor |
| 14 | 25 A | Sistema de amplificación de sonido |
| 15 | 7,5 A | Aire acondicionado |
| 16 | 15 A | — |
| 17 | 15 A | Sistema de control de la transmisión |
| 18 | 25 A | Cerraduras eléctricas de las puertas |
| 19 | 20 A | Faro (derecho) |
| 20 | 7,5 A | Sistema de gestión del motor |
| 21 | 20 A | Luces traseras;
Iluminación de la matrícula; Luces de posición. |
| 22 | 15A/20A | Volante calefactable (algunos modelos);
Faro (algunos modelos). |
| 23 | 25 A | Iluminación interior |
| 24 | 15 A | Faros antiniebla (algunos modelos) |
| 25 | 20 A | — |
| 26 | 10 A | Luces de freno |
| 27 | 15 A | Bocina |
| 28 | 20 A | Faro (izquierdo) |
| 29 | 30 A | ABS;
Sistema de control dinámico de estabilidad. |
| 30 | 15 A | Luces de emergencia;
Intermitentes. |
| 31 | 15 A | Sistema de alimentación |
| 32 | 25 A | — |
| 33 | 20 A | Limpiaparabrisas delantero |
| 34 | 50 A | Para la protección de varios circuitos |
| 35 | 30 A | Freno de estacionamiento eléctrico (izquierdo) |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Sistema de control dinámico de estabilidad. |
| 38 | 20 A | Sistema de control del motor |
| 39 | — | — |
| 40 | 30 A | Freno de estacionamiento eléctrico (derecho) |
| 41 | 40 A | Ventilador de refrigeración |
| 42 | 40 A | Sistema de control del motor |
| 43 | 60 A | — |
| 44 | 40 A | Desempañador de la luneta trasera |
| 45 | 30 A | Para la protección de varios circuitos |
| 46 | 30 A | Sistema de control del motor |
| 47 | 40 A | Aire acondicionado |
| 48 | 30 A | Elevalunas eléctricos |
| 49 | 40 A | — |
Habitáculo
La caja de fusibles se encuentra en el lado izquierdo del vehículo, debajo del salpicadero, cerca de la puerta.
| Número | Amperaje [A] | Descripción |
| 1 | — | — |
| 2 | — | — |
| 3 | 15 A | Sistema de amplificación de sonido |
| 4 | 10 A | Sistema de calefacción del volante |
| 5 | 15 A | Tomas de accesorios |
| 6 | — | — |
| 7 | 7,5 A | Indicador de cambio de marcha AT |
| 8 | 7,5 A | Alimentación de los espejos laterales |
| 9 | — | — |
| 10 | 25 A | Elevalunas eléctricos |
| 11 | 15 A | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | 30 A | Asiento eléctrico |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Asiento |
| 16 | 7,5 A | Desempañador de espejos |
Mazda CX-3 – esquema de fusibles
Año de fabricación: 2020.
Bloque de fusibles (compartimento del motor)
| Número | Amperaje [A] | Descripción |
| 1 | 15 A | Para la protección de varios circuitos |
| 2 | 7,5 A | Sistema de gestión del motor |
| 3 | 10 A | Techo practicable (algunos modelos) |
| 4 | 15 A | Iluminación interior, sistema de audio |
| 5 | 7,5 A | Sistema de gestión del motor |
| 6 | 15 A | Sistema de gestión del motor |
| 7 | 10 A | Panel de instrumentos |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Sistema de amplificación |
| 11 | 15 A | Sistema de gestión del motor |
| 12 | 15 A | – |
| 13 | 15 A | Sistema de gestión del motor |
| 14 | 25 A | Sistema de amplificación |
| 15 | 7,5 A | Aire acondicionado |
| 16 | 15 A | – |
| 17 | 15 A | Sistema de gestión de la transmisión |
| 18 | 25 A | Cerraduras eléctricas de las puertas |
| 19 | 20 A | Faro (derecho) |
| 20 | 7,5 A | Sistema de gestión del motor |
| 21 | 20 A | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento. |
| 22 | 15 A / 20 A | Volante calefactado (algunos modelos);
Faro (algunos modelos). |
| 23 | 25 A | Iluminación interior |
| 24 | 15 A | Faros antiniebla (algunos modelos) |
| 25 | 20 A | – |
| 26 | 10 A | Luces traseras |
| 27 | 15 A | Bocina |
| 28 | 20 A | Faro (izquierdo) |
| 29 | 30 A | ABS;
Sistema de control de estabilidad dinámica. |
| 30 | 15 A | Intermitentes;
Luces intermitentes. |
| 31 | 15 A | Sistema de alimentación |
| 32 | 25 A | – |
| 33 | 20 A | Limpiaparabrisas delantero |
| 34 | 50 A | Para la protección de varios circuitos |
| 35 | 30 A | Freno de estacionamiento eléctrico (izquierdo) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Sistema de control de estabilidad dinámica. |
| 38 | 20 A | Sistema de control del motor |
| 39 | – | – |
| 40 | 30 A | Freno de estacionamiento eléctrico (derecho) |
| 41 | 40 A | Ventilador de refrigeración |
| 42 | 40 A | Sistema de control del motor |
| 43 | 60 A | – |
| 44 | 40 A | Desempañador de la ventana trasera |
| 45 | 30 A | Para la protección de varios circuitos |
| 46 | 30 A | Sistema de control del motor |
| 47 | 40 A | Aire acondicionado |
| 48 | 30 A | Elevalunas eléctricos |
| 49 | 40 A | – |
Bloque de fusibles en el habitáculo
(Lado izquierdo)
| Número | Amperaje [A] | Descripción |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Sistema de amplificación |
| 4 | 10 A | Sistema de calefacción del volante (algunos modelos) |
| 5 | 15 A | Tomas de accesorios |
| 6 | – | – |
| 7 | 7,5 A | Indicador de cambio de marcha AT (algunos modelos) |
| 8 | 7,5 A | Control de los espejos laterales |
| 9 | – | – |
| 10 | 25 A | Elevalunas eléctricos |
| 11 | 15 A | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | 30 A | Asiento eléctrico (algunos modelos) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Calefacción de asientos (algunos modelos) |
| 16 | 7,5 A | Desempañador de espejos (algunos modelos) |
Mazda CX-3 – esquema de la caja de fusibles
Año de fabricación: 2020.
Bloque de fusibles (compartimento del motor)
| Número | Amperaje [A] | Descripción |
| 1 | 15 A | Para la protección de varios circuitos |
| 2 | 7,5 A | Sistema de gestión del motor |
| 3 | 10 A | Techo practicable (algunos modelos) |
| 4 | 15 A | Iluminación interior, sistema de audio |
| 5 | 7,5 A | Sistema de gestión del motor |
| 6 | 15 A | Sistema de gestión del motor |
| 7 | 10 A | Panel de instrumentos |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Sistema de amplificación |
| 11 | 15 A | Sistema de gestión del motor |
| 12 | 15 A | – |
| 13 | 15 A | Sistema de gestión del motor |
| 14 | 25 A | Sistema de amplificación |
| 15 | 7,5 A | Aire acondicionado |
| 16 | 15 A | – |
| 17 | 15 A | Sistema de gestión de la transmisión |
| 18 | 25 A | Cerraduras eléctricas de las puertas |
| 19 | 20 A | Faro (derecho) |
| 20 | 7,5 A | Sistema de gestión del motor |
| 21 | 20 A | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento. |
| 22 | 15 A / 20 A | Volante calefactado (algunos modelos);
Faro (algunos modelos). |
| 23 | 25 A | Iluminación interior |
| 24 | 15 A | Faros antiniebla (algunos modelos) |
| 25 | 20 A | – |
| 26 | 10 A | Luces traseras |
| 27 | 15 A | Bocina |
| 28 | 20 A | Faro (izquierdo) |
| 29 | 30 A | ABS;
Sistema de control de estabilidad dinámica. |
| 30 | 15 A | Intermitentes;
Frecuencias. |
| 31 | 15 A | Sistema de alimentación |
| 32 | 25 A | – |
| 33 | 20 A | Limpiaparabrisas delantero |
| 34 | 50 A | Para la protección de varios circuitos |
| 35 | 30 A | Freno de estacionamiento eléctrico (izquierdo) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Sistema de control de estabilidad dinámica. |
| 38 | 20 A | Sistema de control del motor |
| 39 | – | – |
| 40 | 30 A | Freno de estacionamiento eléctrico (derecho) |
| 41 | 40 A | Ventilador de refrigeración |
| 42 | 40 A | Sistema de control del motor |
| 43 | 60 A | – |
| 44 | 40 A | Calefactor de la ventana trasera |
| 45 | 30 A | Para la protección de varios circuitos |
| 46 | 30 A | Sistema de control del motor |
| 47 | 40 A | Aire acondicionado |
| 48 | 30 A | Elevalunas eléctricos |
| 49 | 40 A | – |
Bloque de fusibles en el habitáculo
(Lado izquierdo)
| Número | Amperaje [A] | Descripción |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Sistema de amplificación |
| 4 | 10 A | Volante calefactado (algunos modelos) |
| 5 | 15 A | Tomas de accesorios |
| 6 | – | – |
| 7 | 7,5 A | Indicador de cambio de marcha AT (algunos modelos) |
| 8 | 7,5 A | Control de los espejos laterales |
| 9 | – | – |
| 10 | 25 A | Elevalunas eléctricos |
| 11 | 15 A | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | 30 A | Asiento eléctrico (algunos modelos) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Calefacción de asientos (algunos modelos) |
| 16 | 7,5 A | Calefactor de espejos (algunos modelos) |
Mazda CX-3 – esquema de fusibles
Año de fabricación: 2021, 2022.
Bloque de fusibles (compartimento del motor)
| Número | Amperaje [A] | Descripción |
| 1 | 15 A | Para la protección de varios circuitos |
| 2 | 7,5 A | Sistema de gestión del motor |
| 3 | 10 A | Techo practicable (algunos modelos) |
| 4 | 15 A | Para la protección de varios circuitos |
| 5 | 7,5 A | Sistema de gestión del motor |
| 6 | 15 A | Sistema de gestión del motor |
| 7 | 10 A | Panel de instrumentos |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Sistema de audio |
| 11 | 15 A | Sistema de gestión del motor |
| 12 | 15 A | – |
| 13 | 15 A | Sistema de gestión del motor |
| 14 | 25 A | Sistema de audio |
| 15 | 7,5 A | Aire acondicionado |
| 16 | 15 A | – |
| 17 | 15 A | Sistema de gestión de la transmisión |
| 18 | 25 A | Cerraduras eléctricas de las puertas |
| 19 | 20 A | Faro (derecho) |
| 20 | 7,5 A | Sistema de gestión del motor |
| 21 | 20 A | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento. |
| 22 | 15 A / 20 A | Volante calefactado (algunos modelos);
Faro (algunos modelos). |
| 23 | 25 A | Para la protección de varios circuitos |
| 24 | 15 A | Faros antiniebla (algunos modelos) |
| 25 | 20 A | – |
| 26 | 10 A | Luces de freno |
| 27 | 15 A | Bocina |
| 28 | 20 A | Faro (izquierdo) |
| 29 | 30 A | ABS;
Sistema de control dinámico de estabilidad. |
| 30 | 15 A | Intermitentes;
Flechas. |
| 31 | 15 A | Sistema de alimentación |
| 32 | 25 A | – |
| 33 | 20 A | Limpiaparabrisas delantero |
| 34 | 50 A | Para la protección de varios circuitos |
| 35 | 30 A | Freno de estacionamiento eléctrico (izquierdo) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Sistema de control dinámico de estabilidad. |
| 38 | 20 A | Sistema de control del motor |
| 39 | 20 A | Calefactor del limpiaparabrisas delantero (algunos modelos) |
| 40 | 30 A | Freno de estacionamiento eléctrico (derecho) |
| 41 | 40 A | Ventilador de refrigeración |
| 42 | 40 A | Sistema de control del motor |
| 43 | 60 A | – |
| 44 | 40 A | Desempañador de la ventana trasera |
| 45 | 30 A | Para la protección de varios circuitos |
| 46 | 30 A | Sistema de control del motor |
| 47 | 40 A | Aire acondicionado |
| 48 | 30 A | Elevalunas eléctricos |
| 49 | 40 A | – |
Bloque de fusibles en el habitáculo
(Lado izquierdo)
| Número | Amperaje [A] | Descripción |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Sistema de audio |
| 4 | 10 A | Volante calefactado (algunos modelos) |
| 5 | 15 A | Tomas de accesorios |
| 6 | – | – |
| 7 | 7,5 A | Indicador de cambio de marcha AT (algunos modelos) |
| 8 | 7,5 A | Control de los espejos laterales |
| 9 | – | – |
| 10 | 25 A | Elevalunas eléctricos |
| 11 | 15 A | Limpiaparabrisas y rociador de la ventana trasera |
| 12 | 30 A | Asiento eléctrico (algunos modelos) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Calefacción de asientos (algunos modelos) |
| 16 | 7,5 A | Desempañador de espejos laterales (algunos modelos) |
Acerca del Mazda CX-3 (2015-2022)
El Mazda CX-3 es un SUV compacto que se fabricó entre 2015 y 2022. Este modelo es conocido por su diseño elegante, sus características de conducción dinámicas y su interior de alta calidad. El Mazda CX-3 ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. El vehículo está equipado con tecnologías modernas, como sistemas de asistencia al conductor, sistema de infoentretenimiento y elementos de seguridad que aumentan el confort y la seguridad de la conducción.
Esquema de la caja de fusibles del Mazda CX-3
Esta página muestra el esquema de la caja de fusibles para el modelo Mazda CX-3. En este vehículo, hay dos ubicaciones principales típicas para la caja de fusibles: una se encuentra en el compartimento del motor y la otra debajo del panel de instrumentos. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable del vehículo.
