Mazda 2 DY (2003-2007) – caja de fusibles
Mazda 2 – esquema de la caja de fusibles
Año de fabricación: 2003, 2004, 2005, 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 2 es el fusible 4 en la caja de fusibles del habitáculo.

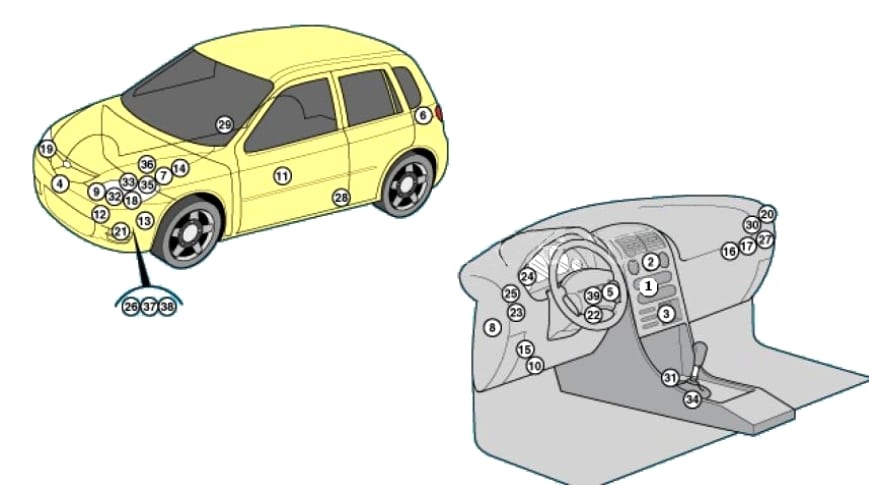

Ubicación de las unidades de control
Descripción
| 1 | Controlador de aire acondicionado (en el panel de control de la calefacción) |
| 2 | Relé del motor del ventilador del aire acondicionado/calefacción – detrás del salpicadero |
| 3 | Resistencia del motor del ventilador de la calefacción / aire acondicionado – espacio para los pies del pasajero |
| 4 | Sensor de impacto (SRS), delantero |
| 5 | Unidad de control antirrobo – detrás del salpicadero |
| 6 | Alarma antirrobo |
| 7 | Batería del acumulador |
| 8 | Cierre centralizado |
| 9 | Unidad de control del actuador del embrague – compartimento del motor |
| 10 | Conector de diagnóstico (DLC) |
| 11 | Controlador de elevalunas eléctrico (en el interruptor de la puerta del conductor) |
| 12 | Resistencia del motor del ventilador de refrigeración — protección del radiador |
| 13 | Relé de las luces antiniebla |
| 14 | Caja de fusibles / relé, compartimento del motor |
| 15 | Panel de la caja de fusibles / relé 1 |
| 16 | Panel de la caja de fusibles / relé 2 |
| 17 | Panel de la caja de fusibles / relé 3 |
| 18 | Motor de control del ángulo de los faros, izquierdo |
| 19 | Motor de control del ángulo de los faros, derecho |
| 20 | |
| 21 | Señal acústica |
| 22 | Antena del anillo del inmovilizador – cerca de la caja de encendido |
| 23 | Activa el relé del interruptor de señal |
| 24 | Unidad de control del salpicadero (en el salpicadero) |
| 25 | Relé de la luz de marcha atrás |
| 26 | Bomba del lavaparabrisas trasero – integrada con la bomba del lavaparabrisas delantero |
| 27 | Caja de fusibles de relés – contiene: relé del motor de los limpiaparabrisas delanteros, relé de la bomba del lavaparabrisas delantero, relé del limpiaparabrisas / lavaparabrisas trasero, relé de la bocina, relé de los faros delanteros / traseros |
| 28 | Sensor de colisión lateral delantero izquierdo – parte inferior del pilar B |
| 29 | Sensor de colisión lateral delantero derecho – parte inferior del pilar B |
| 30 | Relé del motor de arranque |
| 31 | Unidad de control electrónico SRS |
| 32 | Unidad de control electrónico de la transmisión – en la unidad de control electrónico del embrague |
| 33 | Control de la transmisión – para la transmisión |
| 34 | Controlador de la transmisión – selector de la transmisión automática |
| 35 | Sensor de velocidad del vehículo, con sistema ABS – unidad de control electrónico ABS |
| 36 | Sensor de velocidad del vehículo, sin sistema ABS – en el punto de control |
| 37 | Sensor de bajo nivel de líquido del lavaparabrisas delantero |
| 38 | Motor de la bomba del lavaparabrisas delantero |
| 39 | Relé intermitente de los limpiaparabrisas del parabrisas – en el bloque de interruptores |
Caja de fusibles del habitáculo

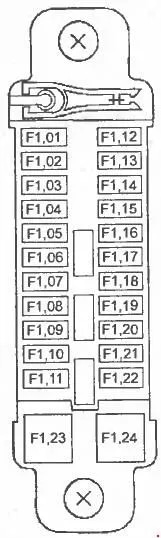

Caja de fusibles principal
Situada en la parte inferior del salpicadero
Descripción
| F01 | No se utiliza |
| F02 | No se utiliza |
| F03 | 15A Iluminación interior |
| F04 | Encendedor de cigarrillos 15A |
| F05 | 7,5A Control eléctrico de los espejos laterales |
| F06 | No se utiliza |
| F07 | 10A Salpicadero |
| F08 | 20A Limpiaparabrisas y lavaparabrisas delantero |
| F09 | 10A Sistema de seguridad activa |
| F10 | 15A Sistema de control del motor |
| F11 | 15A Unidad de control de la transmisión |
| F12 | Elevalunas eléctricos 30A |
| F13 | No se utiliza |
| F14 | No se utiliza |
| F15 | No se utiliza |
| F 16 | 7,5A Motor de arranque |
| F17 | 7,5A Luces de marcha atrás |
| F18 | 7,5A Iluminación del salpicadero |
| F19 | 7.5A Embrague electromagnético del compresor del aire acondicionado |
| F20 | Aire acondicionado 7,5 A |
| F21 | 10A Limpiaparabrisas y lavaparabrisas trasero |
| F22 | 10A Calefactor de la luneta trasera |
| F23 | No se utiliza |
| F24 | No se utiliza |

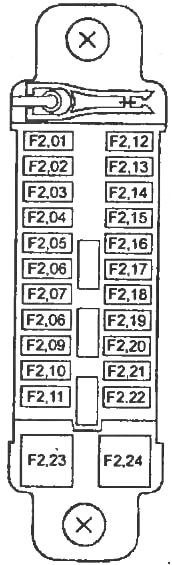

Caja de fusibles asociada
Instalada detrás del habitáculo.
Descripción
| F01 | No clasificado |
| F02 | 30A ABS |
| F03 | No clasificado |
| F04 | Generador 7,5A |
| F05 | 20A Bomba de combustible |
| F06 | 7,5A Unidad de control electrónico del motor y la transmisión |
| F07 | 15A Sensor de flujo de aire, sistema de control del motor |
| F08 | 20A Sensor de flujo de aire, sistema de control del motor |
| F09 | 15A Luces de freno |
| F10 | Alarma 15A |
| F11 | No clasificado |
| F12 | No clasificado |
| F13 | No se utiliza |
| F14 | 15A TNS |
| F15 | 20A ABS |
| F 16 | 15A Espejos calefactables |
| F17 | 10A Luces de carretera (faro derecho) |
| F18 | 10A Luces de carretera (faro izquierdo) |
| F19 | 10A Luces de cruce (faro derecho) |
| F20 | 10A Luces de cruce (faro izquierdo) |
| F21 | No se utiliza |
| F22 | No se utiliza |
| F23 | No se utiliza |
| F24 | No se utiliza |
Caja de fusibles de relés
Descripción
- Relé de los faros con luces de cruce
- Relé de los faros con luces de carretera
- Relé de la bomba de combustible
- Relé de la alarma antirrobo
- Relé de control del motor

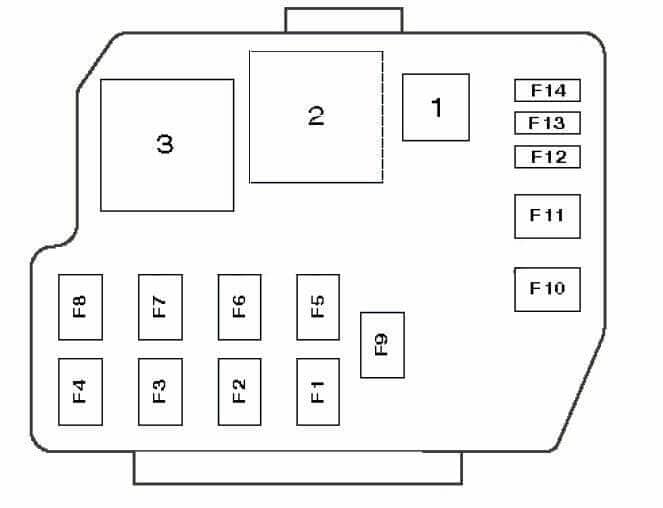

Caja de fusibles del compartimento del motor
Situada junto a la batería
Descripción
| 1 | Relé de la posición completamente abierta de la válvula de mariposa (aire acondicionado) |
| 2 | Relé del motor del ventilador de refrigeración (alta velocidad) |
| 3 | Relé del motor del ventilador de refrigeración |
| F1 | 50A Calentador (diésel), calefacción auxiliar |
| F2 | 40A Aire acondicionado / motor del ventilador de calefacción |
| F3 | 50A Interruptor de encendido |
| F4 | 50A Motor del ventilador de refrigeración |
| F5 | 60A Control automático del embrague |
| F6 | 60A Interruptor de encendido |
| F7 | Faros 30A |
| F8 | 60A Control del motor |
| F9 | Distribución de energía de la batería 100A |
| F10 | 30A Luneta trasera calefactable |
| F11 | 60A Sistema antibloqueo (ABS) |
| F12 | Elevalunas eléctricos 20A |
| F13 | 30A Cierre centralizado |
| F14 | 15A Luces antiniebla |
Acerca del Mazda 2 DY (2003-2007)
El Mazda 2 DY, fabricado entre 2003 y 2007, es un hatchback compacto que se caracteriza por su practicidad y fiabilidad. Este modelo es popular por su agilidad y facilidad de manejo, lo que lo hace ideal para entornos urbanos. El Mazda 2 DY ofrece varias opciones de motorización, incluyendo motores de gasolina con cilindradas de 1.25 a 1.6 litros. Gracias a su compacidad y eficiencia en el consumo de combustible, este modelo es a menudo buscado por conductores que buscan un vehículo económico y a la vez elegante.
Esquema de la caja de fusibles del Mazda 2 DY
Esta página muestra el esquema de la caja de fusibles del Mazda 2 DY, que es esencial para la identificación y sustitución de fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de sus componentes eléctricos.
