Mazda 6 (2004-2021) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Mazda 6 (2004-2021), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Mazda 6 (2004) – diagrama de fusibles
Año de fabricación: 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2004) es el fusible 10 en el panel de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | SPARE | 20 | – |
| 2 | SPARE | 15 | – |
| 3 | SPARE | 10 | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15 | Inyector |
| 7 | ENG BAR | 10 * 1 | Sensor de flujo de aire;
Válvula EGR. |
| 15 * 2 | |||
| 8 | ENG BAR2 * 1 | 15 | Sensor de O2 |
| ENG BB * 2 | 5 | Ventilador de refrigeración | |
| 9 | HEAD LR | 10 | Luces antiniebla (derecha) |
| 10 | HEAD LL | 10 | Luces antiniebla (izquierda) |
| 11 | HEAD HL | 10 | Faro (izquierda) |
| 12 | HEAD HR | 10 | Faros (derecha) |
| 13 | ITP | 7,5 | Sensor de posición del acelerador |
| 14 | HAZARD | 10 | Luces de emergencia |
| 15 | STOP | 15 | Frenos, luces traseras |
| 16 | TCM * 1 | 10 | TCM |
| IG1 * 2 | 15 | Sensor de O2 | |
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | PUMP DI CARBURANTE | 15 | Bomba de combustible |
| 19 | IG KEY | 40 | Tierra y limpiaparabrisas;
Controlador del motor; Encendedor de cigarrillos. |
| 20 | P.WIND | 30 | Ventana eléctrica |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG KEY2 | 30 | Luces de marcha atrás;
Unidad de control de calefacción. |
| 24 | BLOWER | 40 | Motor del ventilador |
| 25 | BTN | 40 | Iluminación interior;
Cierre de puerta. |
| 26 | – | – | – |
| 27 | DEFOG | 40 | Desempañador de la ventana trasera |
| 28 | ABS | 60 | ABS |
| 29 | AD FAN*1 | 30 | Ventilador de refrigeración |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilador de refrigeración |
| FAN1 * 2 | |||
| 31 | TAIL | 10 | Iluminación del panel de instrumentos |
| 33 | MAG | 10 | Embrague magnético |
| 34 | AUDIO | 15 | Sistema de audio |
| 35 | P.SEAT | 30 | Asiento eléctrico |
| 36 | OPENER | 7,5 | Apertura de la tapa del depósito |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | FOG | 15 | Faros antiniebla |
| 40 | MAIN | 100A * 1 | Para proteger todos los circuitos |
| METER3 | 120A * 2 | ||
| * 1 Motor de 2,5 litros
* 2 Motor de 3,7 litros |
|||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | MOTOR IG | 15 | Unidad de control del motor |
| 2 | METER IG | 15 | Juego de indicadores |
| 3 | SEAT | 15 | Calefacción del asiento;
Desempañador de la ventana trasera. |
| 4 | M.DEF | 7,5 | Desempañador del espejo |
| 5 | WIPER | 20 | Sistema de limpiaparabrisas y chorro del parabrisas |
| 6 | SAS | 15 | Unidad ABS;
Unidad SAS. |
| 7 | BACK | 5 | Luces antiniebla |
| 8 | A / C | 15 | Aire acondicionado;
Calefacción. |
| 9 | METER ACC | 5 | Juego de indicadores |
| 10 | CIGAR | 15 | Encendedor de cigarrillos |
| 11 | ROOM | 15 | Iluminación interior |
| 12 | – | – | – |
| 13 | MIRROR | 5 | Control del espejo.
Sistema de audio |
| 14 | R.CIGAR | 15 | Toma de accesorios |
| 15 | – | – | – |
| 16 | D.LOCK | 30 | Cierre eléctrico de la puerta |
| 17 | – | – | – |
Mazda 6 (2005) – diagrama de fusibles
Año de fabricación: 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2005) es el fusible 10 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | SPARE | 20 | – |
| 2 | SPARE | 15 | – |
| 3 | SPARE | 10 | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15 | Inyector |
| 7 | ENG BAR | 10 * 1 | Sensor de flujo de aire;
Válvula EGR. |
| 15 * 2 | |||
| 8 | ENG BAR2 * 1 | 15 | Sensor de O2 |
| ENG BB * 2 | 5 | Ventilador de refrigeración | |
| 9 | HEAD LR | 10 | Luces antiniebla (derecha) |
| 10 | HEAD LL | 10 | Luces antiniebla (izquierda) |
| 11 | HEAD HL | 10 | Faro (izquierda) |
| 12 | HEAD HR | 10 | Faros (derecha) |
| 13 | ITP | 7,5 | Sensor de posición del acelerador |
| 14 | HAZARD | 10 | Activa las luces de advertencia |
| 15 | STOP | 15 | Frenos;
Luces traseras. |
| 16 | TCM | 10 | TCM |
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | PUMP FUEL | 15 | Bomba de combustible |
| 19 | IG KEY | 40 | Intermitencia y limpiaparabrisas;
Controlador del motor; Encendedor de cigarrillos. |
| 20 | P.WIND | 30 | Ventana eléctrica |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG KEY2 | 30 | Motor del limpiaparabrisas trasero *;
Controlador del calentador. |
| 24 | BLOWER | 40 | Motor del ventilador |
| 25 | BTN | 40 | Iluminación interior;
Cierre eléctrico de la puerta. |
| 26 | – | – | – |
| 27 | DEFOG | 40 | Desempañador de la ventana trasera |
| 28 | ABS | 60 | ABS * |
| 29 | AD FAN*1 | 30 | Ventilador de refrigeración |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilador de refrigeración |
| FAN1 * 2 | |||
| 31 | TAIL | 10 | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento |
| 32 | ILLUMI | 10 | Iluminación del panel de instrumentos |
| 33 | MAG | 10 | Embrague magnético |
| 34 | AUDIO | 15 | Sistema de audio |
| 35 | P.SEAT | 30 | Asiento eléctrico * |
| 36 | OPENER | 7,5 | Motor del abridor del maletero * |
| 37 | – | – | – |
| 38 | IG1 * 2 | 15 | CAT SSR |
| 39 | FOG | 15 | Faros antiniebla* |
| 40 | MAIN | 100 * 1 | Para proteger todos los circuitos |
| METER3 | 120 * 2 | ||
| * 1 motor de 2,5 litros
* 2 motor de 3,7 litros |
|||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | MOTOR IG | 15 | Sistema de control del motor |
| 2 | METER IG | 15 | Panel de instrumentos |
| 3 | SADADLO | 15 | Calefacción del asiento *;
Desempañador de la ventana trasera. |
| 4 | M.DEF | 7,5 | Desempañador del espejo |
| 5 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas |
| 6 | SAS | 15 | Unidad ABS *;
Unidad SAS. |
| 7 | – | – | – |
| 8 | A / C | 15 | Calefacción |
| 9 | METER ACC | 5 | Desactivación automática de la unidad |
| 10 | CIGAR | 15 | Encendedor de cigarrillos |
| 11 | ROOM | 15 | Iluminación interna |
| 12 | R.WIP | 10 | Limpiaparabrisas trasero* |
| 13 | MIRROR | 5 | Espejo de control de potencia;
Sistema de audio. |
| 14 | R.CIGAR | 15 | Toma de accesorios |
| 15 | – | – | – |
| 16 | D.LOCK | 30 | Cierre eléctrico de la puerta |
| 17 | – | – | – |
Mazda 6 (2006-2008) – diagrama de la caja de fusibles
Año de fabricación: 2006, 2007, 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2006-2008) es el fusible 19 en la caja de fusibles del compartimento del motor.

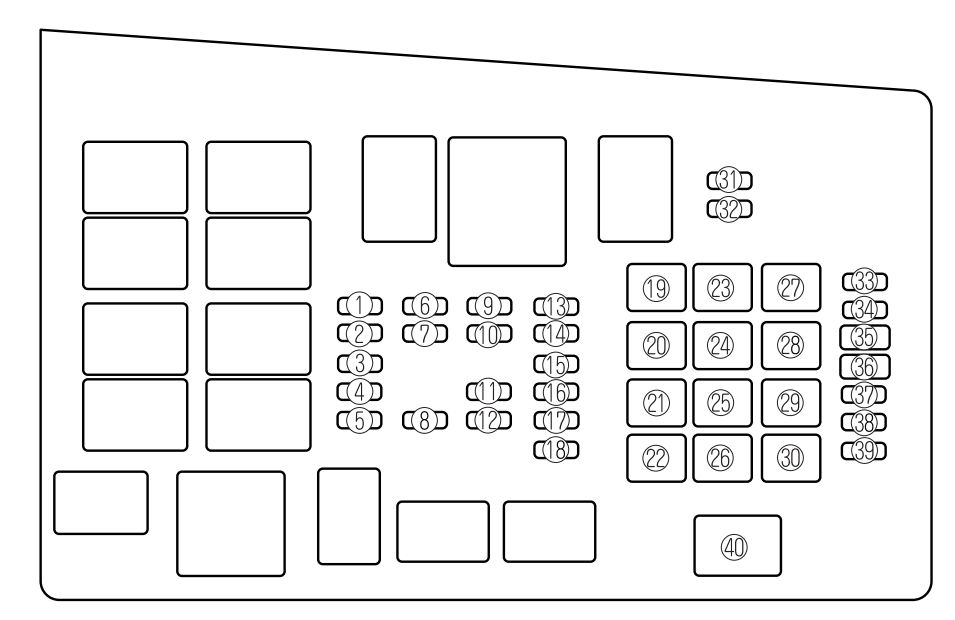

Bloque de fusibles (compartimento del motor)
| Número | Descripción | Amperaje [A] | Descripción |
| 1 | SPARE | 20 | – |
| 2 | SPARE | 15 | – |
| 3 | SPARE | 10 | – |
| 4 | M.DEF | 7,5 | Calentador del espejo * |
| 5 | – | – | – |
| 6 | INJ | 15 | Inyector |
| 7 | ENG BAR | 10 * 1 | Sensor de flujo de aire;
Válvula de control EGR. |
| 15 * 2 | |||
| 8 | – * 1 | – | – |
| ENG BB * 2 | 5 | Ventilador de refrigeración | |
| 9 | HEAD LR | 15 | Luces antiniebla (derecha) |
| 10 | HEAD LL | 15 | Luces antiniebla (izquierda) |
| 11 | HEAD HL | 10 | Faro (izquierda) |
| 12 | HEAD HR | 10 | Faro (derecha) |
| 13 | ITP | 7,5 | Sensor de posición del acelerador |
| 14 | HAZARD | 10 | Encender las luces de emergencia |
| 15 | STOP | 20 | Freno;
Bocina. |
| 16 | TCM | 15 * 1 | TCM |
| 10 * 2 | |||
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | FUEL PUMP | 15 | Bomba de combustible |
| 19 | IG KEY1 | 30 | Unidad de control del motor;
Encendedor de cigarrillos. |
| 20 | P.WIND | 30 | Ventana eléctrica |
| 21 | – | – | – |
| 22 | DRL | 20 | DRL |
| 23 | – | – | – |
| 24 | BLOWER | 40 | Motor del ventilador |
| 25 | BTN | 40 | Iluminación superior;
Cierre eléctrico de la puerta. |
| 26 | IG KEY2 | 40 | Motor del limpiaparabrisas trasero *;
Regulador de calefacción; Limpiaparabrisas y lavaparabrisas delantero. |
| 27 | DEFOG | 40 | Desempañador de la ventana trasera |
| 28 | ABS | 60 | ABS * |
| 29 | AD FAN*1 | 30 | Ventilador de refrigeración |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilador de refrigeración |
| FAN1 * 2 | |||
| 31 | TAIL | 10 | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento. |
| 32 | ILLUMI | 10 | Iluminación del panel de instrumentos |
| 33 | MAG | 10 | Embrague magnético |
| 34 | AUDIO | 15 | Sistema de audio |
| 35 | P.SEAT | 30 | Asiento eléctrico * |
| 36 | OPENER | 7,5 | Motor del abridor del maletero * |
| 37 | – | – | – |
| 38 | – | – | – |
| IG1 * 2 | 15 | CAT SSR | |
| 39 | FOG | 15 | Faros antiniebla* |
| 40 | MAIN | 120 | Para proteger todos los circuitos |
| * 1 Motor de 2,5 litros
* 2 Motor de 3,7 litros |
|||
Bloque de fusibles (panel lateral del conductor)
| Posición | Descripción | Amperaje [A] | Descripción |
| 1 | ENCENDEDOR | 15 | Alimentación para accesorios |
| 2 | CONTROL DEL MOTOR | 15 | Sistema de control del motor |
| 3 | A / C | 10 | Calefacción |
| 4 | ESPEJO | 5 | Control del espejo |
| 5 | SAS | 10 | Unidad ABS;
Unidad SAS. |
| 6 | ASIENTO | 15 | Calefacción del asiento * |
| 7 | MEDICIÓN ACC | 5 | Luz indicadora de audio apagada |
| 8 | MEDICIÓN IG | 15 | Juego de indicadores |
| 9 | R.WIP | 10 | Limpiaparabrisas trasero* |
| 10 | D.LOCK | 30 | Cierre eléctrico de la puerta |
| 11 | R.ENCENDEDOR | 15 | Alimentación para accesorios |
| 12 | LIMPIAPARABRISAS | Limpiaparabrisas y lavaparabrisas delantero | |
| 13 | HABITACIÓN | 15 | Iluminación interior |
| 14 | RESERVA | – | – |
| 15 | RESERVA | – | – |
| 16 | RESERVA | – | – |
Mazda 6 (2009-2010) – diagrama de la caja de fusibles
Año de fabricación: 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2009-2010) es el fusible 11 en la caja de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | M.DEF | 10 | Desempañador del espejo * |
| 2 | ST SIG | 5 | Señal del motor de arranque |
| 3 | ABS SOL | 30 | ABS, DSC * |
| 4 | P.WIND (P) | 25 | Ventana eléctrica |
| 5 | P.SEAT (P) | 30 | Asiento eléctrico * |
| 6 | SUN ROOF | 15 | Techo solar * |
| 7 | TAIL | 15 | BCM, luz trasera |
| 8 | P.OUTLET (R) | 15 | Toma de accesorios |
| 9 | AUDIO | 30 | Sistema de audio
(modelo equipado con Bose® Sound System) |
| 10 | ABS MOTOR | 60 | ABS, DSC * |
| 11 | P.WIND (D) | 40 | Ventana eléctrica |
| 12 | DEFOG | 20 | Desempañador de la ventana trasera |
| 13 | SEAT HEAT | 20 | Calefacción del asiento |
| 14 | A / C | 10 | Aire acondicionado |
| 15 | FOG | 15 | Faros antiniebla* |
| 16 | BLOWER 2 | 15 | Motor del ventilador |
| 17 | FAN | 60 | Ventilador de refrigeración |
| 18 | P.SEAT (D) | 30 | Asiento eléctrico * |
| 19 | BTN | 30 | Para proteger varios circuitos |
| 20 | IG KEY2 | 40 | Sistema de arranque |
| 21 | VENTILADOR | 40 | Motor del ventilador |
| 22 | BOMBA DE COMBUSTIBLE | 26 | Bomba de combustible |
| 23 | MOTOR 2 | 15 | Sistema de control del motor |
| 24 | EGI INJ | 15 | Inyector |
| 25 | PCM | 10 | Sistema de control del motor |
| 26 | MOTOR | 10 * 1 | Sistema de control del motor |
| 20 * 2 | |||
| 27 | IG | 20 | Para proteger varios circuitos |
| 28 | TCM | 20 | TCM * |
| 29 | ESCL | 10 | Bloqueo electrónico de la dirección |
| 30 | IG KEY1 | 40 | Para proteger varios circuitos |
| 31 | PRINCIPAL | 125 | Para proteger todos los circuitos |
| 32 | DRL | 20 | DRL * |
| 33 | ACCIDENTE | 10 | Luces de advertencia |
| 34 | ENG + B | 10 | PCM |
| 35 | STOP | 10 | Luces de freno |
| 36 | BOCINA | 15 | Bocina |
| 37 | PRINCIPAL HI RH | 15 | Luces principales (derecha) |
| 38 | PRINCIPAL LO RH | 10 | Luces antiniebla (derecha) |
| 39 | PRINCIPAL HI LH | 15 | Luces principales (izquierda) |
| 40 | PRINCIPAL LO LH | 10 | Luces antiniebla (izquierda) |
| * 1 motor de 2,5 litros
* 2 Motor de 3,7 litros |
|||
Bloque de fusibles (panel lateral del conductor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | P.WIND | 30 | Ventana eléctrica |
| 2 | METER IG | 15 | Para proteger varios circuitos |
| 3 | ILLUMI | 7,5 | BCM, iluminación |
| 4 | ESPEJO | 5 | Espejo de control de potencia |
| 5 | SAS | 5 | Airbag;
ABS. |
| 6 | – | – | – |
| 7 | INT, LOCK / SHIFT | 5 | Interruptor AT * |
| 8 | – | – | – |
| 9 | HEGO | 5 | Espejo de control de potencia |
| 10 | A / C | 10 | Aire acondicionado |
| 11 | P.OUTLET / CIGAR | 15 | Encendedor de cigarrillos* |
| 12 | D. LOOK | 25 | BCM;
Motor de la cerradura de la puerta. |
| 13 | ENGINE IG | 15 | Sistema de control del motor |
| 14 | LIMPIAPARABRISAS | 25 | Limpiaparabrisas y lavaparabrisas delantero |
| 15 | HABITACIÓN | 15 | Luces interiores |
| 16 | SPARE | – | – |
| 17 | SPARE | – | – |
| 18 | SPARE | – | – |
Mazda 6 (2011-2013) – diagrama de la caja de fusibles
Año de fabricación: 2011, 2012, 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2011-2013) es el fusible 11 en la caja de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | M.DEF | 10 | Desempañador del espejo * |
| 2 | ST SIG | 5 | Señal del motor de arranque |
| 3 | ABS SOL | 30 | DSC |
| 4 | P.WIND (P) | – | – |
| 5 | P.SEAT (P) | 30 | Asiento eléctrico * |
| 6 | SUN ROOF | 15 | Techo solar * |
| 7 | TAIL | 15 | BCM, luz trasera |
| 8 | P.OUTLET (R) | 15 | Fuente de alimentación |
| 9 | AUDIO | 30 | Sistema de audio
(modelo equipado con Bose® Sound System) |
| 10 | ABS MOTOR | 60 | DSC |
| 11 | P.WIND (D) | 40 | Ventana eléctrica |
| 12 | DEFOG | 20 | Desempañador de la ventana trasera |
| 13 | SEAT HEAT | 20 | Calefacción del asiento * |
| 14 | A / C | 10 | Aire acondicionado |
| 15 | FOG | 15 | Faros antiniebla* |
| 16 | BLOWER 2 | – | – |
| 17 | FAN | 60 | Ventilador de refrigeración |
| 18 | P.SEAT (D) | 30 | Asiento eléctrico * |
| 19 | BTN | 30 | Para proteger varios circuitos |
| 20 | IG KEY2 | 40 | Sistema de arranque |
| 21 | VENTILADOR | 40 | Motor del ventilador |
| 22 | BOMBA DE COMBUSTIBLE | 26 | Bomba de combustible |
| 23 | ENGINE2 | 15 | Unidad de control del motor * |
| 24 | EGI INJ | 15 | Inyector |
| 25 | PCM | 10 | Unidad de control del motor |
| 26 | ENGINE | 10 * 1 | Unidad de control del motor |
| 20 * 2 | |||
| 27 | IG | 20 | Para proteger varios circuitos * |
| 28 | TCM | 20 | TCM * |
| 29 | ESCL | 10 | Bloqueo electrónico de la dirección * |
| 30 | IG KEY1 | 40 | Para proteger varios circuitos |
| 31 | PRINCIPAL | 125 | Para proteger todos los circuitos |
| 32 | DRL | 20 | DRL * |
| 33 | AMENAZA | 10 | Luces de advertencia |
| 34 | ENG + B | 10 | PCM |
| 35 | STOP | 10 | Luces de freno |
| 36 | BOCINA | 15 | Bocina |
| 37 | PRINCIPAL HI RH | 15 | Luces altas (derecha) * |
| 38 | PRINCIPAL LO RH | 10 | Luces de cruce (derecha) |
| 39 | PRINCIPAL HI LH | 15 | Luz alta (izquierda) * |
| 40 | PRINCIPAL LO LH | 10 | Luces de cruce (izquierda) |
| * 1 motor de 2,5 litros
* 2 Motor de 3,7 litros |
|||
Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | P.WIND | 30 | Ventana eléctrica |
| 2 | METER IG | 15 | Para proteger varios circuitos |
| 3 | ILLUMI | 7,5 | BCM, iluminación |
| 4 | ESPEJO | 5 | Espejo de control de potencia |
| 5 | SAS | 5 | Airbag;
ABS. |
| 6 | – | – | – |
| 7 | INT, LOCK / SHIFT | 5 | Interruptor AT * |
| 8 | – | – | – |
| 9 | HEGO | 5 | Unidad de control del motor * |
| 10 | A / C | 10 | Aire acondicionado |
| 11 | P.OUTLET / CIGAR | 15 | Toma de corriente |
| 12 | D. LOOK | 25 | BCM;
Motor de la cerradura de la puerta. |
| 13 | ENGINE IG | 15 | Unidad de control del motor |
| 14 | LIMPIAPARABRISAS | Limpiaparabrisas y lavaparabrisas | |
| 15 | HABITACIÓN | 15 | Luces interiores |
| 16 | SPARE | 20 | – |
| 17 | SPARE | 10 | – |
| 18 | SPARE | – | – |
Mazda 6 (2014) – diagrama de la caja de fusibles
Año de fabricación: 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2014) es el fusible 9 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | ADD FAN GE | 30 | Ventilador de refrigeración |
| 2 | IG2 | 30 | Para la protección de varios circuitos |
| 3 | INJECTOR | 30 | Sistema de control del motor |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elevalunas eléctricos * |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Sistema de control del motor |
| 9 | DEFOG | 40 | Desempañador de la ventana trasera |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Ventilador de refrigeración |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Sistema de control del motor |
| 16 | ABS / DSC M | 50 | ABS;
Sistema de control de estabilidad dinámica. |
| 17 | CABIN+B | 50 | Para la protección de varios circuitos |
| 18 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas |
| 19 | HEATER | 40 | Aire acondicionado |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Sistema de control del motor |
| 22 | C / U IG1 | 15 | Para la protección de varios circuitos |
| 23 | H/L LOW L HID L | 15 | Faro (izquierda) * 1;
Iluminación de posición (izquierda) * 2. |
| 24 | H / LOW R | 15 | Iluminación de posición (derecha) * 2 |
| 25 | ENGINE3 | 15 | Sistema de control del motor |
| 26 | ENGINE2 | 15 | Sistema de control del motor |
| 27 | ENGINE1 | 15 | Sistema de control del motor |
| 28 | AT | 15 | Sistema de control del puente del motor |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Aire acondicionado |
| 31 | AT PUMP | – | – |
| 32 | STOP | Luces de freno | |
| 33 | R.WIPER | – | – |
| 34 | H / L HI | 20 | Luces altas |
| 35 | HID R | 15 | Faro (derecha) * 1 |
| 36 | FOG | 15 | Faros antiniebla |
| 37 | ENG + B | 7,5 | Sistema de control del motor |
| 38 | AUDIO2 | 7,5 | Sistema de audio |
| 39 | GLOW SIG | – | – |
| 40 | METER2 | – | – |
| 41 | METER1 | 10 | Juego de indicadores |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modelo equipado con Bose® Sound System |
| 44 | AUDIO1 | 15 | Sistema de audio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistema de control de estabilidad dinámica. |
| 46 | FUEL PUMP | 15 | Sistema de alimentación |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula. |
| 49 | – | – | – |
| 50 | HAZARD | Luces de emergencia;
Intermitentes; Luces de posición delanteras; Luces de estacionamiento. |
|
| 51 | DRL | 15 | Luces diurnas* |
| 52 | R.OUTLET2 | 15 | Toma de accesorios |
| 53 | HORN | 15 | Bocina |
| 54 | ROOM | 15 | Luz interior |
| * 1 Con faros de xenón
* 2 Con faros halógenos |
|||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | P.SEAT D | 30 | Asiento eléctrico * |
| 2 | P.WINDOW3 | 30 | Elevalunas eléctricos * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 5 | SRS2 / ESCL | 15 | Sensor de peso del asiento * |
| 6 | D.LOCK | 25 | Cierre eléctrico de la puerta |
| 7 | SEAT WARM | 20 | Calefacción del asiento * |
| 8 | SUNROOF | 10 | Techo solar * |
| 9 | F.OUTLET | 15 | Toma de accesorios |
| 10 | MIRROR | 7,5 | Control del espejo |
| 11 | R.OUTLET1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Desempañador del espejo * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | P.SEAT P | 30 | Asiento eléctrico * |
Mazda 6 (2015) – diagrama de fusibles
Año de fabricación: 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2015) es el fusible 9 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | ADD FAN GE | 30 | Ventilador de refrigeración |
| 2 | IG2 | 30 | Para la protección de varios circuitos |
| 3 | INJECTOR | 30 | Sistema de control del motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | Elevalunas eléctricos * |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistema de control del motor |
| 9 | DEFOG | 40 | Desempañador de la ventana trasera |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilador de refrigeración |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Sistema de control del motor |
| 16 | ABS / DSC M | 50 | ABS, sistema de control de estabilidad dinámica |
| 17 | CABIN+B | 50 | Para la protección de varios circuitos |
| 18 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas |
| 19 | HEATER | 40 | Aire acondicionado |
| 20 | DCDC REG | 30 | – |
| 21 | ENGINE.IG1 | 7,5 | Sistema de control del motor |
| 22 | C / U IG1 | 15 | Para la protección de varios circuitos |
| 23 | H/L LOW L HID L | 15 | Faro (izquierda) * 1;
Faro de luz baja (izquierda) * 2. |
| 24 | H / LOW R | 15 | Faro de luz baja (derecha) * 2 |
| 25 | ENGINE3 | 15 | Sistema de control del motor |
| 26 | ENGINE2 | 15 | Sistema de control del motor |
| 27 | ENGINE1 | 15 | Sistema de control del motor |
| 28 | AT | 15 | Sistema de control del puente del motor |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Aire acondicionado |
| 31 | AT PUMP | 15 | – |
| 32 | STOP | 10 | Luces de freno |
| 33 | R.WIPER | 15 | Sistema antirrobo * |
| 34 | H / L HI | 20 | Luces altas |
| 35 | HID R. | 15 | Faro (derecha) * 1 |
| 36 | FOG | 15 | Faros antiniebla* |
| 37 | ENG + B | 7,5 | Sistema de control del motor |
| 38 | AUDIO2 | 7,5 | Sistema de audio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER1 | 10 | Panel de instrumentos |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modelo equipado con Bose® Sound System |
| 44 | AUDIO1 | 15 | Sistema de audio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistema de control de estabilidad dinámica. |
| 46 | FUEL PUMP | 15 | Sistema de alimentación |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Luces de emergencia;
Intermitentes; Luces de posición delanteras; Luces de estacionamiento. |
| 51 | DRL | 15 | Luces diurnas* |
| 52 | R.OUTLET2 | 15 | Toma de accesorios |
| 53 | HORN | 15 | Bocina |
| 54 | ROOM | 15 | Iluminación interior |
| * 1 Con faros de xenón
* 2 Con faros halógenos |
|||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | P.SEAT D | 30 | Silla eléctrica * |
| 2 | P.WINDOW3 | 30 | Elevalunas eléctricos * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 5 | SRS2 / ESCL | 15 | Sensor de peso del asiento * |
| 6 | D.LOCK | 25 | Cierre eléctrico de la puerta |
| 7 | SEAT WARM | 20 | Calefacción del asiento * |
| 8 | SUNROOF | 10 | Techo solar * |
| 9 | F.OUTLET | 15 | Toma de accesorios |
| 10 | MIRROR | 7,5 | Control del espejo |
| 11 | R.OUTLET1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Calentador del espejo * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 7,5 | Intermitente AT * |
| 21 | P.SEAT P | 30 | Asiento eléctrico * |
Mazda 6 (2016) – diagrama de la caja de fusibles
Año de fabricación: 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2016) es el fusible 9 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | ADD FAN GE | 30 | Ventilador de refrigeración |
| 2 | IG2 | 30 | Para la protección de varios circuitos |
| 3 | INJECTOR | 30 | Sistema de control del motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistema de control del motor |
| 9 | DEFOG | 40 | Desempañador de la ventana trasera |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilador de refrigeración |
| 12 | EPB L. | 20 | Freno de estacionamiento eléctrico (izquierda) |
| 13 | AUDIO | 40 | Sistema de audio |
| 14 | EPB R | 20 | Freno de estacionamiento eléctrico (derecha) |
| 15 | ENG.MAIN | 40 | Sistema de control del motor |
| 16 | ABS / DSC M | 50 | ABS;
Sistema de control dinámico de estabilidad. |
| 17 | CABIN+B | 50 | Para la protección de varios circuitos |
| 18 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas |
| 19 | HEATER | 40 | Aire acondicionado |
| 20 | DCDC REG | 30 | Para la protección de varios circuitos * |
| 21 | ENGINE.IG1 | 7,5 | Sistema de control del motor |
| 22 | C / U IG1 | 15 | Para la protección de varios circuitos |
| 23 | H/L LOW L HID L | 15 | Luces antiniebla (izquierda) |
| 24 | H / LOW R | 15 | Luces antiniebla (derecha) |
| 25 | ENGINE3 | 15 | Sistema de control del motor |
| 26 | ENGINE2 | 15 | Sistema de control del motor |
| 27 | ENGINE1 | 15 | Sistema de control del motor |
| 28 | AT | 15 | Sistema de control del puente del motor * |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Aire acondicionado |
| 31 | AT PUMP | 15 | Sistema de control del puente del motor * |
| 32 | STOP | 10 | Luces de freno |
| 33 | R.WIPER | 15 | Sistema antirrobo * |
| 34 | H / L HI | 20 | Luces altas |
| 35 | HID R. | 15 | – |
| 36 | FOG | 15 | Faros antiniebla* |
| 37 | ENG + B | 7,5 | Sistema de control del motor |
| 38 | AUDIO2 | 7,5 | Sistema de audio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER2 | 10 | Panel de instrumentos |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modelo equipado con Bose® Sound System * |
| 44 | AUDIO1 | 15 | Sistema de audio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistema de control dinámico de estabilidad. |
| 46 | FUEL PUMP | 15 | Sistema de alimentación |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Luces de advertencia;
Intermitentes; Luces delanteras; Luces de estacionamiento. |
| 51 | DRL | 15 | Luces diurnas* |
| 52 | R.OUTLET2 | 15 | Toma de accesorios |
| 53 | HORN | 15 | Bocina |
| 54 | ROOM | 15 | Luz interior |
| * 1 Con luces de xenón
* 2 Con luces halógenas |
|||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | P.SEAT D | 30 | Asiento eléctrico * |
| 2 | P.WINDOW3 | 30 | Elevalunas eléctricos * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Cierre eléctrico de la puerta |
| 7 | SEAT WARM | 20 | Calefacción de asientos * |
| 8 | SUNROOF | 10 | Techo solar * |
| 9 | F.OUTLET | 15 | Toma de accesorios |
| 10 | MIRROR | 7,5 | Control del espejo |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Desempañador del espejo * |
| 18 | R.SEAT W | 20 | Calefacción del asiento |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Intermitente AT * |
| 21 | P.SEAT P | 30 | Asiento eléctrico * |
Mazda 6 (2017) – diagrama de fusibles
Año de fabricación: 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 (2017) es el #9 “F.OUTLET” (“R.OUTLET1” a partir de 2018), el #14 (a partir de 2018) “R.OUTLET2” en la caja de fusibles del habitáculo y el fusible #52 “R.OUTLET2” (“OUTLET” a partir de 2018). ) en la caja de fusibles del compartimento del motor.

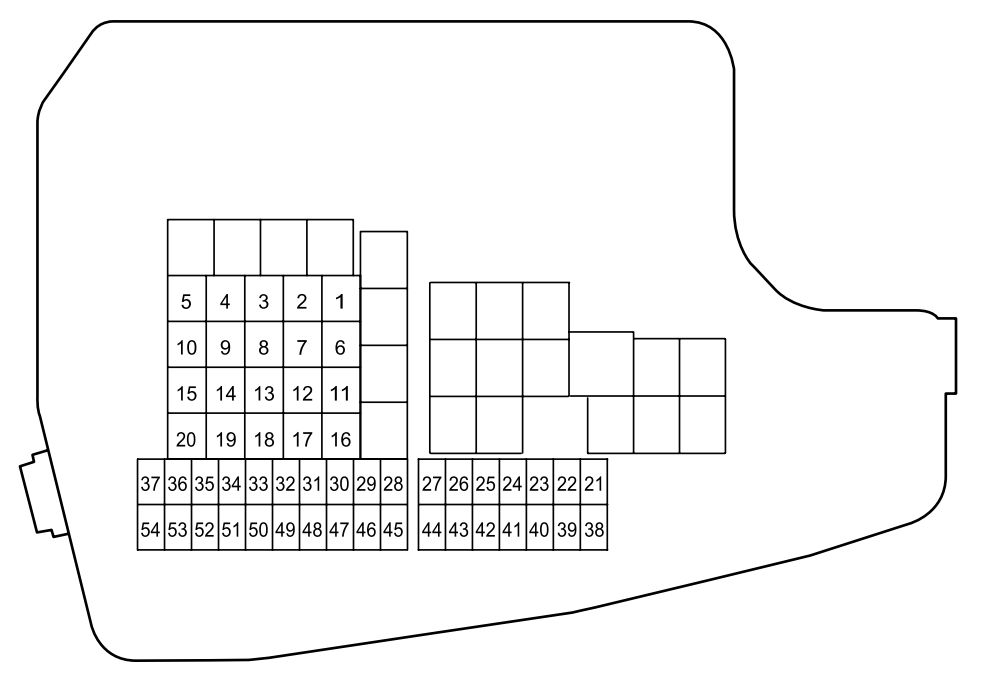

Caja de fusibles (compartimento del motor)
| Número | Descripción | Amperaje [A] | Descripción |
| 1 | ADD FAN GE | 30 | Ventilador de refrigeración |
| 2 | IG2 | 30 | Para proteger varios circuitos |
| 3 | INJECTOR | 30 | Sistema de gestión del motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistema de gestión del motor |
| 9 | DEFOG | 40 | Desempañador de la ventana trasera |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilador de refrigeración |
| 12 | EPB L. | 20 | Freno de estacionamiento eléctrico (izquierdo) |
| 13 | AUDIO | 40 | Sistema de audio |
| 14 | EPB R | 20 | Freno de estacionamiento eléctrico (derecho) |
| 15 | ENG.MAIN | 40 | Sistema de gestión del motor |
| 16 | ABS / DSC M | 50 | ABS;
Sistema de control dinámico de estabilidad. |
| 17 | CABIN+B | 50 | Para proteger varios circuitos |
| 18 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas |
| 19 | HEATER | 40 | Aire acondicionado |
| 20 | DCDC REG | 30 | Para proteger varios circuitos * |
| 21 | ENGINE.IG1 | 7,5 | Sistema de gestión del motor |
| 22 | C / U IG1 | 15 | Para proteger varios circuitos |
| 23 | H/L LOW L HID L | 15 | Luces antiniebla (izquierda) |
| 24 | H / LOW R | 15 | Luces antiniebla (derecha) |
| 25 | ENGINE3 | 15 | Sistema de gestión del motor |
| 26 | ENGINE2 | 15 | Sistema de gestión del motor |
| 27 | ENGINE1 | 15 | Sistema de gestión del motor |
| 28 | AT | 15 | Sistema de control del puente del motor * |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Aire acondicionado |
| 31 | AT PUMP | 15 | Sistema de control del puente del motor * |
| 32 | STOP | 10 | Luces de freno |
| 33 | R.WIPER | 15 | Sistema antirrobo * |
| 34 | H / L HI | 20 | Luces altas |
| 35 | HID R. | 15 | – |
| 36 | FOG | 15 | Luces antiniebla* |
| 37 | ENG + B | 7,5 | Sistema de control del motor |
| 38 | AUDIO2 | 7,5 | Sistema de audio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER2 | 10 | Panel de instrumentos |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modelo equipado con sistema de sonido Bose® * |
| 44 | AUDIO1 | 15 | Sistema de audio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistema de control dinámico de estabilidad. |
| 46 | FUEL PUMP | 15 | Sistema de alimentación |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Luces de emergencia;
Intermitentes; Luces delanteras; Luces de estacionamiento. |
| 51 | DRL | 15 | Luces diurnas* |
| 52 | R.OUTLET2 | 15 | Toma de accesorios |
| 53 | HORN | 15 | Bocina |
| 54 | ROOM | 15 | Iluminación interior |
| * 1 Con faros de xenón
* 2 Con faros halógenos |
|||

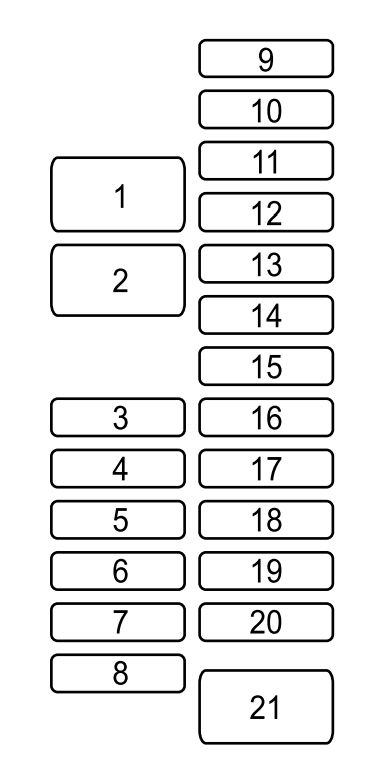

Caja de fusibles (lado izquierdo)
| Nº | Descripción | Amperaje [A] | Descripción |
| 1 | P.SEAT D | 30 | Asiento eléctrico * |
| 2 | P.WINDOW3 | 30 | Elevalunas eléctricos * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Cierre eléctrico de puertas |
| 7 | SEAT WARM | 20 | Calefacción de asientos * |
| 8 | SUNROOF | 10 | Techo solar * |
| 9 | F.OUTLET | 15 | Toma de accesorios |
| 10 | MIRROR | 7,5 | Control de espejos |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Calefactor de espejos * |
| 18 | R.SEAT W | 20 | Calefacción de asientos |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Intermitente AT * |
| 21 | P.SEAT P | 30 | Asiento eléctrico * |
Mazda 6 GJ1/GL – diagrama de fusibles
Año de fabricación: 2018, 2019, 2020.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 6 es el #9 “F.OUTLET” (“R.OUTLET1” a partir de 2018), el #14 (a partir de 2018) “R.OUTLET2” en la caja de fusibles del habitáculo y el fusible #52 “R.OUTLET2” (“OUTLET” a partir de 2018). ) en la caja de fusibles del compartimento del motor.
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2018, 2019, 2020)
| Nº | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| Nº | Nombre | Amperios [A] | Descripción |
| 1 | AUDIO DCDC REG |
30 A | 2018:
Sistema de audio (algunos modelos); Para la protección de varios circuitos; 2019-2020: Sistema de audio. |
| 2 | IG2 | 30 A | Para la protección de varios circuitos |
| 3 | INJECTOR ENG. SUB |
30 A | Sistema de gestión del motor (algunos modelos) |
| 4 | SCR1 EVVT | 20 A | Sistema de gestión del motor (algunos modelos) |
| 5 | P. WINDOW 1 | 30 A | Elevalunas eléctricos |
| 6 | IG1 2 | 30 A | Para la protección de varios circuitos |
| 7 | — | — | — |
| 8 | ADD FAN DE | 50 A | Ventilador de refrigeración (algunos modelos) |
| 9 | DEFOG | 40 A | Desempañador de la ventana trasera |
| 10 | DCDC DE | 40 A | Para la protección de varios circuitos (algunos modelos) |
| 11 | EPB R | 20 A | Freno de estacionamiento eléctrico (EPB) (derecho) |
| 12 | EPB L | 20 A | Freno de estacionamiento eléctrico (EPB) (izquierdo) |
| 13 | CABIN.+B | 50 A | Para la protección de varios circuitos |
| 14 | FAN GE | 30 A | Ventilador de refrigeración (algunos modelos) |
| 15 | ENG.MAIN | 40 A | Sistema de gestión del motor |
| 16 | ABS/DSC M | 50 A | ABS;
Sistema de control dinámico de estabilidad (DSC). |
| 17 | HEATER | 40 A | Aire acondicionado |
| 18 | WIPER | 20 A | Limpiaparabrisas y lavaparabrisas |
| 19 | FAN DE | 50 A | Ventilador de refrigeración (algunos modelos) |
| 20 | ADD FAN GE | 30 A | Ventilador de refrigeración (algunos modelos) |
| 21 | ENGINE3 | 15 A | Sistema de gestión del motor |
| 22 | ENGINE2 | 15 A | Sistema de gestión del motor |
| 23 | AUDIO2 | 7,5 A | Sistema de audio |
| 24 | METER2 | 10 A | 2018:
Grupo de indicadores (algunos modelos) 2019-2020: No utilizado |
| 25 | SRS1 | 7,5 A | Airbag |
| 26 | METER 1 | 10 A | Panel de instrumentos |
| Nº | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| 27 | ENGINE IG1 | 7,5 A | Sistema de gestión del motor |
| 28 | AT | 15 A | Sistema de control de la transmisión (algunos modelos);
Interruptor de encendido. |
| 29 | H/CLEAN | 20 A | 2018:
Lavaparabrisas (algunos modelos) 2019-2020: No utilizado |
| 30 | A/C | 7,5 A | Aire acondicionado |
| 31 | AT PUMP | 15 A | 2018:
Sistema de control de la transmisión (algunos modelos); 2019-2020: No utilizado. |
| 32 | HORN | 15 A | Bocina |
| 33 | R. WIPER | 15 A | 2018:
Limpiaparabrisas trasero (algunos modelos); Sistema antirrobo (algunos modelos); 2019-2020: Sistema antirrobo. |
| 34 | H/L HI | 20 A | Luces altas |
| 35 | — | — | — |
| 36 | WIPER. DEI | 20 A | Calefactor del limpiaparabrisas delantero (algunos modelos) |
| 37 | ENG.+B | 7,5 A | Sistema de gestión del motor |
| 38 | H/L LOW L | 15 A | Faros de cruce (izquierdo) |
| 39 | GLOW SIG | 5 A | 2018:
Sistema de gestión del motor (algunos modelos); 2019-2020: No utilizado. |
| 40 | ENGINE 1 ENGINE4 |
15 A | Sistema de gestión del motor |
| 41 | C/U IG1 | 15 A | 2018:
Para la protección de varios circuitos; 2019-2020: Sistema de gestión del motor. |
| 42 | ST.HEATER | 15 A | Calefacción del volante (algunos modelos) |
| 43 | — | — | — |
| 44 | AUDIO 1 | 25 A | Sistema de audio |
| 45 | ABS/DSC S | 30 A | ABS;
Sistema de control dinámico de estabilidad (DSC). |
| 46 | FUEL PUMP | 15 A | Sistema de alimentación |
| 47 | FUEL WARN | 25 A | Calentador de combustible (algunos modelos) |
| 48 | TAIL | 15 A | Luces traseras;
Iluminación de la matrícula. |
| 49 | SCR2 FUEL PUMP2 |
25 A | 2018:
Sistema de gestión del motor (algunos modelos); 2019-2020: Sistema de alimentación (algunos modelos). |
| 50 | HAZARD | 25 A | 2018:
Luces de emergencia; Intermitentes; Luces de posición; 2019-2020: Luces de emergencia; Intermitentes; Luces de posición delanteras; Luces de estacionamiento. |
| 51 | H/L LOW R | 15 A | Faros de cruce (derecho) |
| 52 | OUTLET | 25 A | 2018:
No utilizado; 2019-2020: Accesorios. |
| 53 | STOP | 10 A | 2018:
Luces de freno; Luces antiniebla traseras (algunos modelos); 2019-2020: Luces de freno. |
| 54 | ROOM | 25 A | 2018:
Para la protección de varios circuitos; 2019-2020: Iluminación interior superior. |
Compartimento de pasajeros
Asignación de fusibles en el compartimento de pasajeros (2018, 2019, 2020)
| Nº | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| Nº | Nombre | Amperios [A] | Descripción |
| 1 | P.SEAT D | 30 A | Asiento eléctrico |
| 2 | P.SEAT P1 | 30 A | Asiento eléctrico |
| 3 | R.SEAT W1 | 20 A | Asiento calefactable |
| 4 | P.WINDOW2 | 25 A | Elevalunas eléctricos |
| 5 | SRS2/ESCL | 15 A | 2018:
Bloqueo de dirección eléctrico; 2019-2020: No utilizado. |
| 6 | D.LOCK | 25 A | Cierres eléctricos de puertas |
| 7 | SEAT WARM | 20 A | Calefacción de asientos |
| 8 | SUNROOF | 10 A | Techo solar |
| 9 | R.OUTLET1 | 15 A | 2018:
Toma de accesorios; 2019-2020: No utilizado. |
| 10 | MIRROR | 7,5 A | Control eléctrico de espejos |
| Nº | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| 11 | AT IND | 7,5 A | Intermitente AT |
| 12 | INTERIOR1 | 15 A | Para la protección de varios circuitos |
| 13 | INTERIOR2 | 10 A | 2018:
Para la protección de varios circuitos; 2019-2020: Luz interior superior. |
| 14 | R.OUTLET2 | 15 A | Toma de accesorios |
| 15 | USB | 7,5 A | Toma de corriente USB |
| 16 | SCR3 | 15 A | 2018:
Sistema de gestión del motor; 2019-2020: No utilizado. |
| 17 | SCR4 | 15 A | 2018:
Sistema de gestión del motor; 2019-2020: No utilizado. |
| 18 | AUDIO3 | 15 A | Sistema de audio |
| 19 | R.SHADE | 7,5 A | 2018:
Parasol trasero; 2019-2020: No utilizado. |
| 20 | M.DEF | 7,5 A | Calefactor de espejos |
| 21 | — | — | — |
Mazda 6 – diagrama de fusibles
Año de fabricación: 2021.
Caja de fusibles en el compartimento del motor
|
Número |
Amperios [A] |
Descripción |
|
|---|---|---|---|
|
Número |
Amperios [A] |
Descripción |
|
|
1 |
AUDIO DCDC REG |
30 A |
Sistema de audio |
|
2 |
IG2 |
30 A |
Para la protección de varios circuitos |
|
3 |
INJECTOR ENG. SUB |
30 A |
Sistema de gestión del motor (algunos modelos) |
|
4 |
SCR1 EVVT |
20 A |
Sistema de gestión del motor |
|
5 |
P.WINDOW1 |
30 A |
Elevalunas eléctricos |
|
6 |
IG1 2 |
30 A |
Para la protección de varios circuitos |
|
7 |
– |
– |
– |
|
8 |
ADD FAN DE |
50 A |
Ventilador de refrigeración (algunos modelos) |
|
9 |
DEFOG |
40 A |
Desempañador de la ventana trasera |
|
10 |
DCDC DE |
40 A |
– |
|
11 |
EPB R |
20 A |
Freno de estacionamiento eléctrico (EPB) (derecho) |
|
12 |
EPB L |
20 A |
Freno de estacionamiento eléctrico (EPB) (izquierdo) |
|
13 |
CABIN.+B |
50 A |
Para la protección de varios circuitos |
|
14 |
FAN GE |
30 A |
Ventilador de refrigeración (algunos modelos) |
|
15 |
ENG.MAIN |
40 A |
Sistema de gestión del motor |
|
16 |
ABS/DSC M |
50 A |
ABS; Sistema de control dinámico de estabilidad. |
|
17 |
HEATER |
40 A |
Aire acondicionado |
|
18 |
WIPER |
20 A |
Limpiaparabrisas y boquilla del parabrisas |
|
19 |
FAN DE |
50 A |
Ventilador de refrigeración (algunos modelos) |
|
20 |
ADD FAN GE |
30 A |
Ventilador de refrigeración (algunos modelos) |
|
21 |
ENGINE3 |
15 A |
Sistema de gestión del motor |
|
22 |
ENGINE2 |
15 A |
Sistema de gestión del motor |
|
23 |
AUDIO2 |
7,5 A |
Sistema de audio |
|
24 |
METER2 |
10 A |
– |
|
25 |
SRS1 |
7,5 A |
Airbag |
|
26 |
METER1 |
10 A |
Panel de instrumentos |
|
27 |
ENGINE.IG1 |
7,5 A |
Sistema de gestión del motor |
|
Número |
Amperios [A] |
Descripción |
|
|---|---|---|---|
|
28 |
AT |
15 A |
Sistema de gestión de la transmisión; Encendido. |
|
29 |
H/CLEAN |
20 A |
– |
|
30 |
A/C |
7,5 A |
Aire acondicionado |
|
31 |
AT PUMP |
15 A |
– |
|
32 |
HORN |
15 A |
Bocina |
|
33 |
R.WIPER |
15 A |
Sistema antirrobo (algunos modelos) |
|
34 |
H/L HI |
20 A |
Luces principales |
|
35 |
– |
– |
– |
|
36 |
WIPER.DEI |
20A |
Descongelación del limpiaparabrisas (algunos modelos) |
|
37 |
ENG.+B |
7,5 A |
Sistema de gestión del motor |
|
38 |
H/L BASSA L |
15 A |
Luces principales (izquierda) |
|
39 |
GLOW SIG |
5 A |
– |
|
40 |
ENGINE1 ENGINE4 |
15 A |
Sistema de gestión del motor |
|
41 |
C/U IG1 |
15 A |
Para la protección de varios circuitos |
|
42 |
ST.HEATER |
15 A |
Volante calefactado (algunos modelos) |
|
43 |
– |
– |
– |
|
44 |
AUDIO1 |
25 A |
Sistema de audio |
|
45 |
ABS/DSC S |
30 A |
ABS; Sistema de control dinámico de estabilidad. |
|
46 |
FUEL PUMP |
15 A |
Sistema de alimentación (algunos modelos) |
|
47 |
FUEL WARM |
25 A |
Calentador de combustible (algunos modelos) |
|
48 |
TAIL |
15 A |
Luces traseras; Iluminación de la matrícula. |
|
49 |
SCR2 FUEL PUMP2 |
25 A |
Sistema de gestión del motor (algunos modelos) |
|
50 |
HAZARD |
25 A |
Luces de emergencia (luces de peligro); Intermitentes; Luces de estacionamiento. |
|
51 |
H/L BASSA R |
15 A |
Luces principales (derecha) |
|
52 |
OUTLET |
25 A |
Accesorios |
|
53 |
STOP |
10 A |
Luces de freno |
|
54 |
ROOM |
25 A |
Para la protección de varios circuitos |
Caja de fusibles en el compartimento de pasajeros
Ubicación de la caja de fusibles
La caja de fusibles se encuentra en el lado izquierdo del vehículo.
|
Número |
Amperios [A] |
Descripción |
|
|---|---|---|---|
|
Número |
Amperios [A] |
Descripción |
|
|
1 |
P.SEAT D |
30 A |
Asiento eléctrico (algunos modelos) |
|
2 |
P.SEAT P1 |
30 A |
Asiento eléctrico (algunos modelos) |
|
3 |
R.SEAT W1 |
20 A |
Calefacción de asientos (algunos modelos) |
|
4 |
P.WINDOW2 |
25 A |
Elevalunas eléctricos |
|
5 |
SRS2/ESCL |
15 A |
– |
|
6 |
D.LOCK |
25 A |
Cierres eléctricos de puertas |
|
7 |
SEAT WARM |
20 A |
Calefacción de asientos (algunos modelos) |
|
8 |
SUNROOF |
10 A |
Techo solar (algunos modelos) |
|
9 |
R.OUTLET1 |
15 A |
– |
|
10 |
MIRROR |
7,5 A |
Alimentación de los espejos laterales |
|
Número |
Amperios [A] |
Descripción |
|
|---|---|---|---|
|
11 |
AT IND |
7,5 A |
Intermitente AT |
|
12 |
INTERIOR1 |
15 A |
Para la protección de varios circuitos |
|
13 |
INTERIOR2 |
10 A |
Para la protección de varios circuitos |
|
14 |
R.OUTLET2 |
15 A |
Tomas de accesorios |
|
15 |
USB |
7,5 A |
Conexión de alimentación USB (algunos modelos) |
|
16 |
SCR3 |
15 A |
Sistema de gestión del motor (algunos modelos) |
|
17 |
SCR4 |
15 A |
Sistema de gestión del motor (algunos modelos) |
|
18 |
AUDIO3 |
15 A |
Sistema de audio |
|
19 |
R.SHADE |
7,5 A |
– |
|
20 |
M.DEF |
7,5 A |
Desempañador de espejos (algunos modelos) |
|
21 |
– |
– |
– |
Acerca del Mazda 6 (2004-2021)
El Mazda 6, fabricado entre 2004 y 2021, es un popular modelo de gama media que combina elegancia con rendimiento. Este modelo es conocido por su diseño deportivo y sus fiables características de conducción. El Mazda 6 ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un equilibrio entre potencia y consumo de combustible. El interior del vehículo es espacioso y cómodo, con tecnologías modernas y elementos de seguridad que garantizan una conducción confortable y segura.
Diagrama de la caja de fusibles del Mazda 6
Esta página muestra el diagrama de la caja de fusibles para el modelo Mazda 6, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra normalmente bajo el capó y en el interior, a menudo cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento del vehículo y la protección de sus componentes eléctricos.
