Mazda 323 – caja de fusibles
Mazda 323 – diagrama de fusibles
Año de fabricación:
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 323 es el fusible 3(?) en la caja de fusibles.
Caja de fusibles en el compartimento del motor

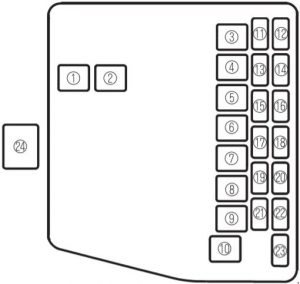

Mazda 323 – diagrama de la caja de fusibles – compartimento del motor
| Nr | Amp [A] | Descripción |
| 1 | 40 | Calefacción |
| 2 | 60 | Sistema de frenos antibloqueo;
Para proteger varios circuitos. |
| 3 | 60 | Para proteger varios circuitos |
| 4 | 30 | – |
| 5 | 40 | – |
| 6 | – | – |
| 7 | 30 | Ventilador de refrigeración |
| 8 | 40 | Iluminación interior;
Cierre de puertas con accionamiento eléctrico. |
| 9 | 30 | Ventilador de refrigeración adicional
para el aire acondicionado |
| 10 | 30 | Unidad de control del motor |
| 11 | 10 | Aire acondicionado |
| 12 | 10 | Señal de arranque |
| 13 | 15 | Bocina |
| 14 | 15 | Luces de emergencia |
| 15 | 15 | Luces traseras |
| 16 | 7.5 | Para proteger varios circuitos |
| 17 | 15 | – |
| 18 | 15 | Faros antiniebla |
| 19 | 15 | Luces de freno |
| 20 | 15 | Faro derecho |
| 21 | 15 | Faro izquierdo |
| 22 | – | – |
| 23 | 15 | – |
| 24 | 100 | Para proteger todos los circuitos |
Caja de fusibles en el habitáculo

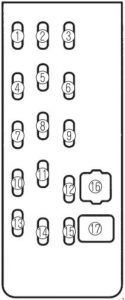

Mazda 323 – diagrama de la caja de fusibles – habitáculo
| Número | Amp [A] | Descripción |
| 1 | 15 | Para proteger varios circuitos |
| 2 | 20 | Para proteger varios circuitos |
| 3 | 15 | Sistema de audio |
| 4 | 15 | Aire acondicionado |
| 5 | 10 | Para proteger varios circuitos |
| 6 | – | – |
| 7 | – | – |
| 8 | 10 | Iluminación interior;
Iluminación del maletero; Iluminación del habitáculo. |
| 9 | 10 | – |
| 10 | – | – |
| 11 | 30 | Cierre centralizado eléctrico |
| 12 | 30 | – |
| 13 | 20 | Limpiaparabrisas y pulverizador
del parabrisas. |
| 14 | 10 | Unidad de control del motor |
| 15 | 10 | Panel de instrumentos |
| 16 | – | – |
| 17 | 30 | Elevalunas eléctricos |
Sobre el Mazda 323
El Mazda 323 es un automóvil compacto que fue fabricado por el fabricante de automóviles japonés Mazda en varias generaciones desde 1964 hasta 2003. Este modelo es conocido por su fiabilidad y practicidad, lo que lo convierte en una opción popular entre los conductores de todo el mundo. El Mazda 323 estaba disponible en varias versiones de carrocería, incluyendo sedanes, hatchbacks y familiares. En cuanto a las opciones de motor, el Mazda 323 ofrecía varios motores de gasolina y diésel con diferentes potencias, lo que permitía a los clientes elegir según sus preferencias y necesidades. Este modelo también era conocido por su buena manejabilidad y su conducción cómoda.
Diagrama de la caja de fusibles del Mazda 323
Esta página muestra el diagrama de la caja de fusibles para el modelo Mazda 323, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. En un modelo típico de Mazda 323, la caja de fusibles se encuentra debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran claramente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante conocer su configuración y su uso correcto.
