Mazda 626 (1991-2001) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Mazda 626 (1991-2001), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Mazda 626 (1991-1997) – esquema de fusibles
Año de fabricación: 1991, 1992, 1993, 1994, 1995, 1996, 1997.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda MPV LW (1999-2006) es el fusible 26 en la caja de fusibles
Caja de fusibles en el compartimento del motor
| Posición | Descripción | Valor del fusible [A] | |
| 1 | TESTA | 30 | Luces diurnas (DRL) |
| 2 | DEFOG | 40 | Desempañador de la luneta trasera |
| 3 | EGI INJ | 30 | Sistema de carga Sistema de gestión del motor Sistema de control EC-AT (FS) Sistema de encendido ATX (FS) Sistema de control de combustible ATX (FS) Sistema de control de combustible (KL) Sistema de encendido (KL) |
| 4 | PRINCIPALE | 40 | Interruptor de encendido (número de fusible: 5, 6, 8, 10, 11, 13 (caja de fusibles en el habitáculo)) |
| 6 | BTN | 60 | Número de fusible: 11 Número de fusible: 1, 2, 3, 7, 9 (caja de fusibles en el habitáculo) |
| 7 | ABS | 60 | Sistema de prevención de bloqueo de ruedas |
| 8 | VENTILATORE DI RAFFREDDAMENTO | 30 | Sistema de ventilador de refrigeración |
| 9 | RISCALDATORE | 40 | Horno y aire acondicionado |
| 10 | CLIMATIZZAZIONE | 30 | Sistema de ventilador del condensador |
| 11 | CODA | 15 | Faros traseros Luces de posición Iluminación de matrícula Faros laterales delanteros Faros laterales traseros Iluminación de la guantera |
| 12 | * |
| 13 | NEBBIA | 15 | Faros antiniebla delanteros |
| 14 | * | ||
| Relés | |||
| R1 | Relé de interrupción del motor de arranque Relé de alta tensión del faro | ||
| R2 | Relé principal | ||
| R3 | Relé de la bomba de combustible | ||
| R4 | Relé de la bocina | ||
| R5 | Relé de luces diurnas (DRL) | ||
| R6 | Relé del ventilador de refrigeración n.º 3 | ||
| R7 | Relé del ventilador de refrigeración n.º 2 | ||
| R8 | Relé del ventilador de refrigeración n.º 1 | ||
| R9 | Relé del aire acondicionado | ||
| R10 | Relé del aire acondicionado | ||
Caja de fusibles en el habitáculo
| Posición | Descripción | Valor del fusible [A] | Componente protegido |
| 1 | FERMARE | 20 | Luces de freno Luces de freno altas Señales de voz Control de crucero Sistema de bloqueo de la transmisión |
| 2 | STANZA | 15 | Iluminación para pasajeros Iluminación de espejo de cortesía Iluminación del maletero Iluminación del sistema de audio Sistema de cierre centralizado Cierre centralizado (con mando a distancia) Antena sistema antirrobo Sistema de procesamiento central Cuadro de instrumentos Sistema de control EC-AT Luces de lectura Iluminación interior Iluminación de la llave de arranque Sistema de control del motor Sistema de encendido |
| 3 | CHIUDARE | 30 | Cierre eléctrico de puertas Cierre eléctrico de puertas (con sistema de acceso sin llave) |
| 4 | RADIO | 15 | Sistema de audio Alimentación de antena encendedor de cigarrillos Alimentación de espejos exteriores |
| 5 | TETTO SOLARE | 15 | Techo solar |
| 6 | CURVA | 15 | Luces de giro y de emergencia Sistema de airbag |
| 7 | SEDILE ELETTRICO | 30 | Asiento eléctrico |
| 8 | METRO | 15 | Luces de emergencia Conector de datos Cuadro de instrumentos Sistema de control EC-AT sistema antirrobo Sistema de procesamiento central alimentación de antena Control de crucero Sistema de bloqueo de la transmisión Sistema de control del motor (FS) ATX Sistema de encendido (FS) |
| 9 | RISPETTARE | 15 | Luces de emergencia de giro y de peligro |
| 10 | MOTORE | 15 | Sistema de control del motor MTX Sistema de control de combustible (FS) Sistema de encendido Arranque del sistema Sistema de control EC-AT (FS) Ventilador de refrigeración líquida Calefacción y aire acondicionado sistema antibloqueo de frenos Sistema de airbag de la luneta trasera |
| 11 | FINESTRA ELETTRICA | 30 | Elevalunas eléctricos |
| 12 | DETERGENTE PER FARI | 20 | Limpiador de faros |
| 13 | TERGICRISTALLO | 20 | Limpiaparabrisas y pulverizador Calefacción y aire acondicionado Sistema de ventilador del condensador Luces diurnas (DRL) Sistema de control del motor (FS) Sistema de control EC-AT (FS) Sistema de encendido (FS) |
| 14 | TERGICRISTALLO POSTERIORE | 20 | Limpiaparabrisas y pulverizador trasero |
| 15 | DI RISERVA | 15 | Reserva |
Relés

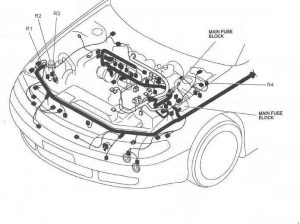

FS

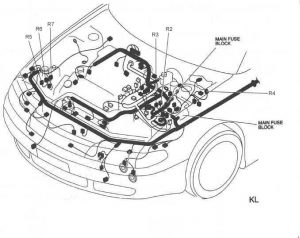

KL
| Número | Relé |
| R1 | Relé del ventilador |
| R2 | Relé de los faros |
| R3 | Relé del desempañador de la luneta trasera |
| R4 | Relé TNS |
| R5 | Relé de alta presión del ventilador del condensador n.º 2 |
| R6 | Relé de baja presión del ventilador del condensador |
| R7 | Relé de alta presión del ventilador del condensador n.º 1 |

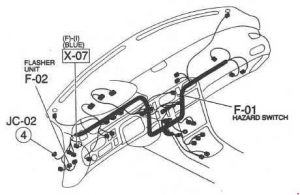

Unidad de intermitencia
626
Mazda 626 (1997-2002) – esquema de la caja de fusibles
Año de fabricación: 1997, 1997, 1998, 1999, 2000, 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 626 (1997-2002) es el fusible 19 en la caja de fusibles del habitáculo.

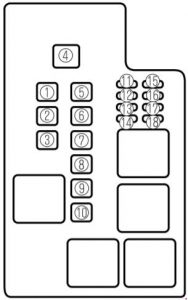

Caja de fusibles en el compartimento del motor
Mazda 626 – esquema de la caja de fusibles – compartimento del motor
| Nº | Descripción | Amp [A] | Descripción |
| 1 | EGI INJ | 30 | Sistema de inyección de combustible |
| 2 | DEFOG | 40 | Desempañador de la luneta trasera |
| 3 | – | – | – |
| 4 | MAIN | 100 | Para proteger todos los circuitos |
| 5 | IG KEY | 30 | RADIO, TECHO SOLAR, INTERMITENTE,
INSTRUMENTO DE MEDICIÓN, MOTOR, ELEVALUNAS ELÉCTRICO, LIMPIAPARABRISAS; Sistema de encendido de combustible |
| 6 | HEATER | 40 | Calefactor, aire acondicionado |
| 7 | BTN | 40 | INTERMITENTE, STOP, INTERIOR,
CIERRE DE PUERTAS, EMERGENCIA, ASIENTO ELÉCTRICO |
| 8 | COOLING FAN | 30 | Ventilador de refrigeración |
| 9 | AD FAN | 30 | Ventilador auxiliar |
| 10 | (ABS) | 60 | Sistema de prevención de bloqueo de ruedas |
| 11 | TAIL | 15 | Luces traseras;
Luces de posición; Iluminación del salpicadero; Iluminación de la matrícula; Iluminación de los interruptores. |
| 12 | HORN | 15 | Bocina |
| 13 | (ABS) | 20 | Sistema de prevención de bloqueo de ruedas |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | H / LL | 15 | Faro (izquierdo) |
| 17 | H / LR | 15 | Faro (derecho) |
| 18 | (ABS) | 20 | Sistema de prevención de bloqueo de ruedas |

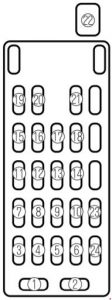

Caja de fusibles en el habitáculo
Mazda 626 – esquema de la caja de fusibles – habitáculo
| Número | Descripción | Amp [A] | Descripción |
| 1 | AUDIO | 15 | Sistema de audio |
| 2 | ROOM | 15 | Iluminación interior;
Iluminación del maletero. |
| 3 | S.ROOF | 15 | Techo solar |
| 4 | METER | 10 | Indicadores;
Luces de marcha atrás. |
| 5 | D.LOCK | 30 | Cierre eléctrico de puertas |
| 6 | HAZARD | 15 | Luces de emergencia |
| 7 | A/B&ABS | 10 | Sistema de airbag;
Sistema de prevención de bloqueo de ruedas durante el frenado. |
| 8 | – | – | – |
| 9 | A / C | 10 | Aire acondicionado |
| 10 | – | – | – |
| 11 | TURN | 10 | Intermitentes |
| 12 | LIMPIAPARABRISAS | 20 | Escobillas limpiaparabrisas y lavaparabrisas |
| 13 | P.WIND | 30 | Elevalunas eléctricos |
| 14 | – | – | – |
| 15 | RADIO | 15 | Sistema de audio;
Toma de corriente; Espejo exterior. |
| 16 | MOTOR | 10 | Sistema de control del motor |
| 17 | ILLUMI | 10 | Luces traseras;
Iluminación de la matrícula; Luces de posición; Iluminación del salpicadero. |
| 18 | STOP | 15 | Luces de freno;
Bocina; Control de crucero. |
| 19 | CIGAR | 15 | Toma de accesorios;
Reloj; Radio; Espejo exterior. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Asiento eléctrico |
| 23 | M.DEF | 15 | Desempañador de espejos |
| 24 | P.POINT | 15 | Punto de alimentación |
Mazda 626 (2000-2001) – esquema de la caja de fusibles
Año de fabricación: 2000, 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda MPV LW (1999-2006) es el fusible 19 en la caja de fusibles (panel del conductor).

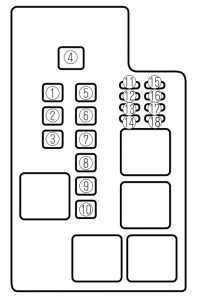

Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | EGI INJ | 30 | Instalación de inyección de combustible |
| 2 | DEFOG | 40 | Desempañador de la luneta trasera |
| 3 | – | – | – |
| 4 | MAIN | 100 | Para proteger todos los circuitos |
| 5 | IG KEY | 30 | Fusibles RADIO, TECHO SOLAR*, INTERMITENTE,
ANFIBIO, MOTOR, ELEVALUNAS ELÉCTRICOS*, LIMPIAPARABRISAS; Instalación de encendido. |
| 6 | HEATER | 40 | Calefactor;
Aire acondicionado *. |
| 7 | BTN | 40 | Fusibles LUZ TRASERA, FRENO, HABITÁCULO,
BANDEJA DE ENTRADA, PELIGRO, ASIENTO ELÉCTRICO*. |
| 8 | COOLING FAN | 30 | Ventilador de refrigeración |
| 9 | AD FAN | 30 | Ventilador auxiliar * |
| 10 | (ABS) | 60 | Sistema de prevención de bloqueo de ruedas* |
| 11 | TAIL | 15 | Luces traseras;
Luces de posición; Iluminación del salpicadero; Iluminación de la matrícula; Iluminación de los interruptores. |
| 12 | HORN | 15 | Bocina |
| 13 | (ABS) | 20 | Sistema de prevención de bloqueo de ruedas* |
| 14 | – | – | – |
| 15 | ST. SIGN | 10 | Señal del motor de arranque |
| 16 | H / LL | 15 | Faro (izquierdo) |
| 17 | H / LR | 15 | Faro (derecho) |
| 18 | (ABS) | 20 | Sistema de prevención de bloqueo de ruedas* |
| * – algunos modelos | |||

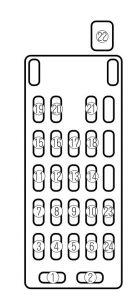

Panel de fusibles (lado del conductor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | AUDIO | 15 | Sistema de audio* |
| 2 | ROOM | 15 | Iluminación interior;
Iluminación del maletero. |
| 3 | S/ROOF | 15 | Techo solar * |
| 4 | METER | 10 | Indicadores;
Luces de marcha atrás. |
| 5 | D.LOCK | 30 | Cierre eléctrico de puertas * |
| 6 | HAZARD | 15 | Luces de emergencia |
| 7 | A/B&ABS | 10 | Sistema de airbag;
Sistema de prevención de bloqueo de frenos *. |
| 8 | – | – | – |
| 9 | A / C | 10 | Aire acondicionado* |
| 10 | – | – | – |
| 11 | TURN | 10 | Intermitente |
| 12 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 13 | P.WIND | 30 | Elevalunas eléctricos * |
| 14 | – | – | – |
| 15 | RADIO | 15 | Sistema de audio;
Toma de corriente; Espejo exterior. |
| 16 | ENGINE | 10 | Sistema de gestión del motor |
| 17 | ILLUMI | 10 | Luces traseras;
Iluminación de la matrícula; Luces de posición; Iluminación del salpicadero. |
| 18 | STOP | 15 | Luces de freno;
Bocina; Control de crucero *. |
| 19 | CIGAR | 15 | Toma de accesorios;
Reloj *; Radio *; Espejo exterior; Encendedor. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Asiento eléctrico * |
| 23 | M.DEF | 15 | Desempañador de espejos * |
| 24 | P.POINT | 15 | Punto de alimentación |
| * – algunos modelos | |||
Acerca del Mazda 626 (1991-2001)
El Mazda 626, fabricado entre 1991 y 2001, es un popular modelo de gama media que se caracteriza por su fiabilidad y confort. Este modelo estaba disponible en varias versiones de carrocería, incluyendo sedán y familiar, lo que permitía a los clientes elegir según sus necesidades. El Mazda 626 estaba equipado con diversas motorizaciones, desde motores básicos de cuatro cilindros hasta variantes más potentes de seis cilindros, que ofrecían un buen equilibrio entre rendimiento y economía. El interior del vehículo fue diseñado con énfasis en la comodidad y la funcionalidad, lo que lo convertía en un coche ideal tanto para familias como para individuos.
Esquema de la caja de fusibles del Mazda 626
Esta página muestra el esquema de la caja de fusibles para el modelo Mazda 626, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra típicamente debajo del salpicadero o en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar la seguridad y fiabilidad de su vehículo.
