Ford S-MAX (2015-2016) – caja de fusibles

Ford S-MAX (2015-2016) – diagram de la caja de fusibles

Año de fabricación: 2015, 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Ford S-MAX (2015-2016) es el fusible 10 en la caja de fusibles del compartimento del motor.

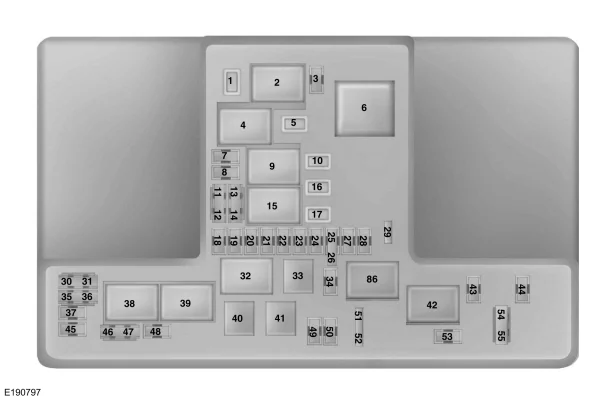

Caja de fusibles de alimentación

Nº	Amp [A]	Descripción
1	25 ***	Motores de limpiaparabrisas
2	–	Relé del motor de arranque
3	15 *	Limpiaparabrisas trasero; Sensor de lluvia.
4	–	Relé del motor del ventilador
5	20 ***	Punto de alimentación 3 – Parte trasera de la consola
6	–	Relé del calentador auxiliar n.º 2
7	20 *	Módulo de control del grupo propulsor – potencia del vehículo 1.
8	20 *	Módulo de control del grupo propulsor – potencia del vehículo 2.
9	–	Relé del módulo de control del grupo propulsor.
10	20 ***	Punto de alimentación 1 – delante del conductor
11	15 **	Módulo de control del grupo propulsor – potencia del vehículo 4.
12	15 **	Módulo de control del grupo propulsor – potencia del vehículo 3.
13	10 **	No utilizado (reserva)
14	10 **	No utilizado (reserva)
15	–	Relé de arranque
16	20 ***	Punto de alimentación 2 – consola
17	20 ***	Punto de alimentación 4 – maletero
18	10 *	No utilizado (reserva)
19	10 *	Asistencia electrónica de dirección en modo Run-Start.
20	10 *	Iluminación de arranque
21	15 *	Arranque Bomba de aceite de la transmisión Start/stop
22	10 *	Válvula solenoide del aire acondicionado
23	15 *	Sistema de información de ángulo muerto; Cámara trasera; Control de crucero adaptativo; Pantalla de visualización frontal; Módulo de estabilización de voltaje.
24	10 *	Interruptor de arranque 7
25	10 **	Sistema de prevención de bloqueo de ruedas durante el arranque.
26	10 **	Módulo de control del grupo propulsor con función de arranque.
27	10 *	No utilizado

28	10 *	Bomba del limpiaparabrisas trasero
29	–	No utilizado
30	–	No utilizado.
31	–	No utilizado.
32	–	Relé electrónico del ventilador 1
33	–	Relé del aire acondicionado
34	15 *	Bloqueo eléctrico de la columna de dirección
35	–	No utilizado
36	–	No utilizado
37	–	No utilizado
38	–	Relé electrónico del ventilador 2
39	–	Relé del ventilador eléctrico 2 y 3
40	–	Relé de los limpiaparabrisas de los faros
41	–	Relé de la bocina
42	–	Relé de la bomba de combustible
43	10 *	No utilizado (reserva)
44	5 *	Boquilla del limpiaparabrisas calefactada
45	–	No utilizado
46	10 **	Sensor del alternador
47	10 **	Interruptor de freno
48	20 *	Bocina
49	20 *	Calentador diésel
50	10 *	Ventilador de refrigeración del grupo de transmisión.
51	–	No utilizado
52	–	No utilizado
53	10 *	Asientos eléctricos
54	5 **	Calentador de combustible
55	5 **	Calentador de combustible
* Micro fusible. ** Fusible doble micro. *** Fusible tipo M.

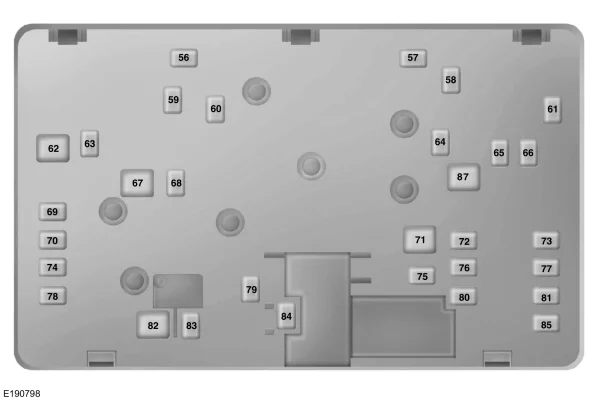

Caja de fusibles – parte inferior

Nº	Amp [A]	Descripción
56	20 *	Lavaparabrisas
57	20 *	Evaporador diésel
58	30 *	Alimentación de la bomba de combustible
59	40 **	Ventilador electrónico 600W 3
60	40 **	Ventilador electrónico 600 W 1
61	40 *	Descongelación del parabrisas lado izquierdo.
62	50 **	Módulo de control de la carrocería 1
63	25 *	Ventilador electrónico 600W 2
64	30 *	Calefacción auxiliar # 3
65	20 *	Asiento delantero calefactado
66	40 *	Descongelación del parabrisas lado derecho.
67	50 **	Módulo de control de la carrocería 2
68	40 *	Luneta trasera calefactada
69	30 *	Válvulas del sistema antibloqueo
70	30 *	Asiento del pasajero
71	60 **	Calefacción auxiliar # 2

72	30 *	Asientos traseros eléctricos. controlados.
73	20 *	Asiento trasero calefactado
74	30 *	Módulo del asiento del conductor
75	30 *	Calefacción auxiliar # 1
76	20 *	Bomba de aceite de la transmisión
77	30 *	Módulo del asiento con aire acondicionado
78	40 *	Módulo de remolque
79	40 *	Motor del ventilador
80	40 *	Módulo del maletero
81	40 *	Inversor 220 V.
82	60 **	Bomba del sistema antibloqueo
83	25 *	Motor del limpiaparabrisas n.º 1
84	30 *	Bobina del motor de encendido
85	20 *	Calefacción de combustible
86	–	No utilizado
87	50 **	Motor auxiliar del ventilador
* Fusible tipo M. * Fusible tipo J.

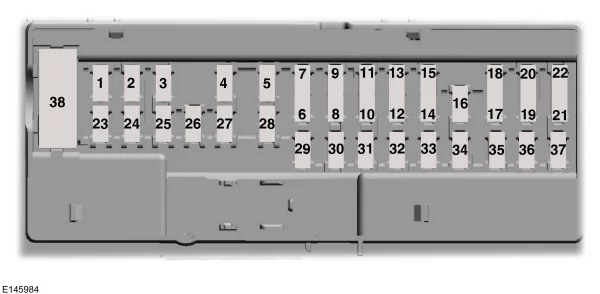

Panel de fusibles en el habitáculo

Número	Amp [A]	Descripción
1	10 *	Iluminación (ambiental, guantera, vacío, cúpula, elevador).
2	7,5 *	Asientos con memoria; Soporte lumbar; Espejo eléctrico.
3	20 *	Desbloqueo de la puerta del conductor
4	5 *	Interruptor electrónico no original para el freno del remolque
5	20 *	Llave de encendido; Interruptor de encendido de botón.
6	10 **	Espiral del relé del asiento calefactado.
7	10 **	No utilizado (reserva)
8	10 **	No utilizado (reserva)
9	10 **	No utilizado (reserva)
10	5 **	Teclado; Módulo de la puerta eléctrica.
11	5 **	No utilizado
12	7,5 **	Control del clima
13	7,5 **	Bloqueo de la columna de dirección; Lógica del bus de datos.
14	10 **	No utilizado (reserva)
15	10 **	Módulo del bus de datos
16	15 *	Protección infantil; Apertura del portón trasero elevable.
17	5 **	No utilizado (reserva)
18	5 **	Encendido. Botón de parada de arranque.
19	7,5 **	Indicador de desactivación del airbag del pasajero; Indicador de flujo de transmisión.

20	7,5 **	No utilizado (reserva)
21	5 **	Sensor de humedad y temperatura en el coche; Sistema de información de ángulo muerto; Cámara de vídeo trasera; Control de crucero adaptativo.
22	5 **	Sensor de clasificación de pasajeros
23	10 *	Accesorios con retardo (lógica del inversor de potencia, lógica del techo solar)
24	20 *	Cierre centralizado
25	30 *	Puerta del conductor (ventana, espejo)
26	30 *	Puerta del pasajero delantero (ventana, espejo)
27	30 *	Techo solar
28	20 *	Amplificador
29	30 *	Ventana de la puerta trasera del lado del conductor
30	30 *	Ventana de la puerta trasera del lado del pasajero
31	15 *	No utilizado (reserva)
32	10 *	Módulo de posicionamiento global; Control por voz; Pantalla de información y entretenimiento; Receptor de radio.
33	20 *	Radio
34	30 *	Bus de arranque (fusible # 19, 20, 21, 22, 35, 36, 37, interruptor automático).
35	5 *	Módulo de control de límites
36	15 *	Espejo con función de atenuación automática ; Asiento calefactado; Tracción a las cuatro ruedas.
37	15 *	Alimentación de la lógica del módulo de estabilización de voltaje
38	30	No utilizado (reserva)
* Micro fusible. ** Fusible doble micro.

Acerca del Ford S-MAX (2015-2016)

El Ford S-MAX de los años 2015-2016 es un popular monovolumen familiar que combina amplitud con un diseño dinámico y rendimiento. Este modelo es conocido por su flexibilidad y confort, ofreciendo suficiente espacio para siete pasajeros y su equipaje. Entre sus características distintivas se incluye un interior moderno con tecnologías avanzadas, como una pantalla táctil y sistemas de asistencia al conductor. El Ford S-MAX está disponible con diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan diferentes niveles de potencia y eficiencia. Estos motores están diseñados para ofrecer una conducción suave y un ahorro de combustible, lo que convierte a este modelo en una opción ideal tanto para viajes largos como para la conducción diaria.

Diagrama de la caja de fusibles del Ford S-MAX

Esta página muestra el diagrama de la caja de fusibles del Ford S-MAX, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, las cajas de fusibles suelen estar ubicadas en el compartimento del motor y en el interior del vehículo, normalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener acceso a información precisa sobre su configuración.
