Ford EcoSport (2013-2016) – diagrama de la caja de fusibles

Año de fabricación: 2013, 2014, 2015, 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Ford EcoSport (2013-2016) es el fusible F31 en la caja de fusibles del habitáculo.

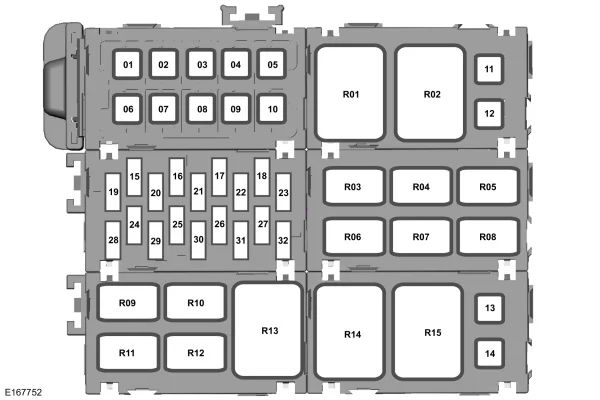

Caja de fusibles del compartimento del motor

Número	Amp [A]	Descripción
1	60	Caja de fusibles del compartimento del motor
2	40	Sistema de frenos antibloqueo
3	60	Caja de fusibles del compartimento del motor; Módulo de control del sistema de transmisión.
4	40	Motor del ventilador
5	60	Caja de fusibles del habitáculo.
6	30	Cierre centralizado; Alarma antirrobo.
7	60	Relé de arranque; Caja de fusibles del habitáculo.
8	30	Motor de arranque
9	60	Ventilador de refrigeración de alta velocidad; Caja de fusibles del compartimento del motor.
10	30	Módulo de control de la transmisión; Bujías incandescentes; Ventilador de refrigeración de baja velocidad – 1.0L EcoBoost.
	60
	40
11	30	Elemento calefactor del parabrisas lado izquierdo
12	30	Elemento calefactor del parabrisas lado derecho
13	30	Ventilador de refrigeración de baja velocidad – 1.5L Duratec-16V Ti-VCT y 1.5L Duratorq-TDCi
14	30	Módulo de control de la transmisión
15	15	Programa de ahorro de batería; Faros antiniebla delanteros; Luces altas; Iluminación interior; Faro de cruce derecho; Luz de advertencia de desactivación del airbag del pasajero.
16	15	Faros de cruce izquierdos; Luces de posición; Luz antiniebla trasera; Luces diurnas.

17	15	Faros
18	20	Bocina
19	20	Bomba electrónica
20	7,5	Módulo de control de la transmisión Módulo de control del sistema de transmisión.
21	20	Bomba de combustible y relé de los inyectores de combustible
22	15	Faros antiniebla delanteros; Faros; Iluminación interior; Intermitentes.
23	10	Indicador de batería; Alarma antirrobo; Relé de la bocina.
	15
24	20	Luneta trasera térmica; Espejos exteriores calefactables.
25	7,5	Relé del aire acondicionado; Relé del aire acondicionado – 1.0L EcoBoost.
	10
26	20	Sistema antibloqueo con control electrónico de estabilidad
27	15	Faros antiniebla delanteros
28	10	Bomba de agua
29	15	Bobina de encendido; Bobina de encendido – 1.0L EcoBoost.
	20
30	15	Relé de baja y alta velocidad del ventilador de refrigeración; Módulo de control del sistema de transmisión; Válvula de purga del depósito de combustible.
31	15	Válvula solenoide de arranque en frío; Sensor de oxígeno calefactado.
	20	Módulo de control del motor – 1.5L Duratorq-TDCi.
32	–	No se utiliza

Relé	Descripción
R1	Ventilador de refrigeración de alta velocidad
R2	Bujías incandescentes
R3	Faros antiniebla delanteros; Faros antiniebla traseros.
R4	Bomba inyectora – 1.5L Duratorq-TDCi
R5	Luces de marcha atrás
R6	Luces altas
R7	Módulo de control del aire acondicionado
R8	Bocina
R9	Ventilador de refrigeración de baja velocidad
R10	Motor de arranque
R11	Bomba inyectora – 1.0L EcoBoost y 1.5L Duratec-16V Ti-VCT; Calentador de diésel – 1.5L Duratorq-TDCi.
R12	Motor del ventilador
R13	Módulo de control del sistema de transmisión
R14	Bloque calefactor
R15	Bloque calefactor

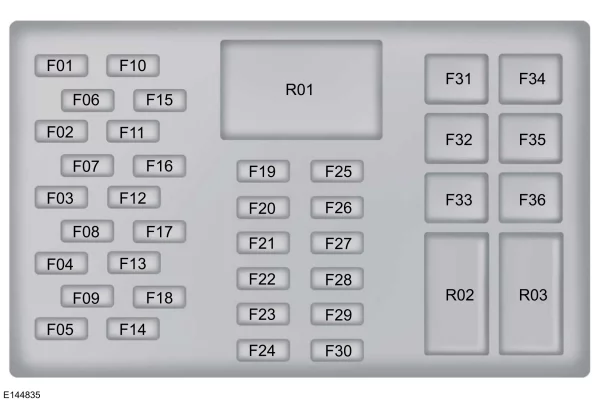

Caja de fusibles del habitáculo

Número	Amp [A]	Descripción
F1	7,5	Embrague del aire acondicionado; Módulo del sensor de lluvia; Espejo con función de atenuación automática.
F2	10	Luces de freno
F3	7,5	Luces de marcha atrás
F4	7,5	Ajuste de los faros
F5	20	Limpiaparabrisas
F6	15	Limpiaparabrisas trasero
F7	15	Bomba del lavaparabrisas delantero; Bomba del lavaparabrisas trasero.
F8	15	Asiento del conductor calefactable
F9	15	Asiento del pasajero calefactable
F10	15	Encendido. Pulse el interruptor de encendido; Relé de accesorios sin llave.
F11	3	Cuadro de instrumentos
F12	15	Conector de enlace de datos
F13	7,5	Sistema de aire acondicionado – aire acondicionado manual; Control electrónico automático de la temperatura; Sensores de advertencia; Receptor remoto sin llave; Panel de control del equipo de audio; Módulo de control/pantalla frontal.
F14	15	Unidad de audio; Módulo SYNC; GPS.
F15	3	Espejos plegables eléctricos; Elevalunas eléctricos delanteros.
F 16	20	Acceso remoto sin llave
F17	20	Acceso remoto sin llave

F18	–	No se utiliza
F19	7,5	Juego de intermitentes
F20	–	No se utiliza
F21	3	Luz de desactivación del airbag del pasajero
F22	7,5	Espejos exteriores calefactables
F23	–	No se utiliza
F24	–	No se utiliza
F25	7,5	Módulo de control del aire acondicionado; Motor del ventilador; Faros antiniebla delanteros; Bloque calefactor.
F26	3	Módulo de control del airbag
F27	10	Botón de asistencia al aparcamiento; Módulo de control de la carrocería; Sistema antirrobo pasivo; Sistema de frenos antibloqueo; Arranque; Juego de intermitentes; Dirección asistida electrónica; Bomba del lavaparabrisas delantero; Bomba del lavaparabrisas trasero.
F28	7,5	Pedal del acelerador; Bomba de inyección de combustible; Módulo de control del sistema de transmisión; Módulo de control de la transmisión.
F29	–	No se utiliza
F30	–	No se utiliza
F31	20	Toma del encendedor de cigarrillos; Puntos de alimentación auxiliares delanteros.
F32	20	Puntos de alimentación auxiliares traseros
F33	–	No se utiliza
F34	30	Elevalunas eléctricos delanteros
F35	30	Elevalunas eléctricos traseros
F36	–	No se utiliza

Relé	Descripción
R1	Arranque
R2	Pulse el interruptor para arrancar
R3	Accesorios para el sistema sin llave

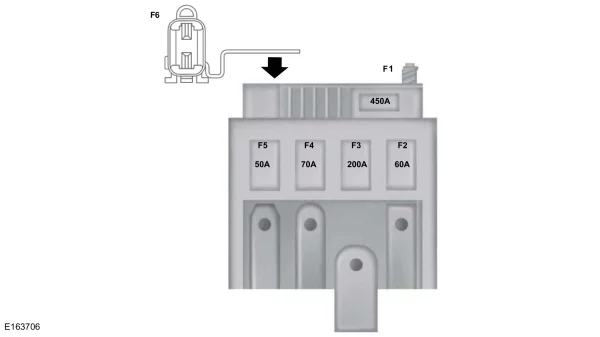

Caja de fusibles de la batería

Nº	Amp [A]	Descripción
F1	450	Motor de arranque
F2	60	Dirección asistida electrónica
F3	200	Caja de fusibles del compartimento del motor
F4	70	Bloque calefactor
F5	50	Bloque calefactor
F6	3	Sistema de monitorización de la batería

Ford EcoSport – diagrama de fusibles

Año de fabricación: 2018, 2019.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Ford EcoSport son los fusibles 17 (delantero), 18 (trasero) en la caja de fusibles del compartimento del motor.

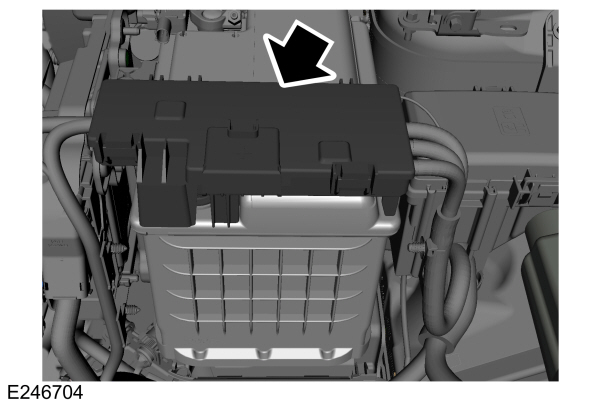

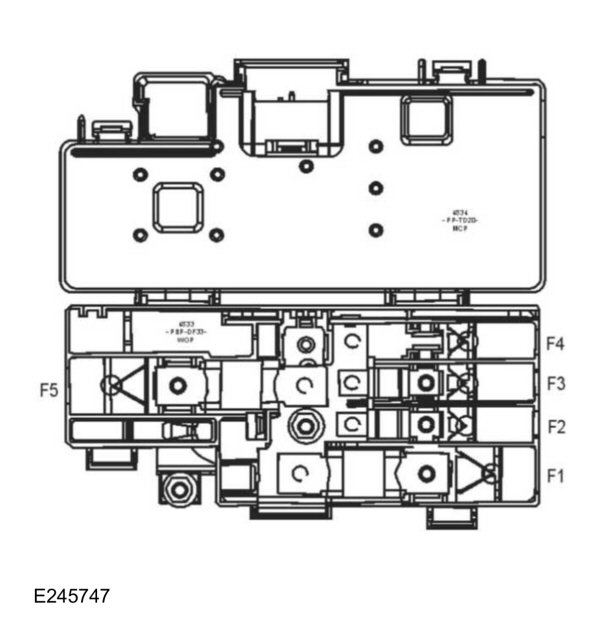

Caja de fusibles de la batería

Esta caja de fusibles está fijada al polo positivo de la batería.

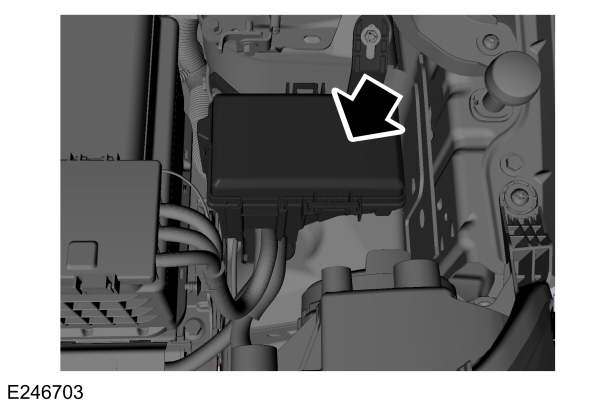

Caja de fusibles del compartimento del motor

Esta caja de fusibles se encuentra en el compartimento del motor.

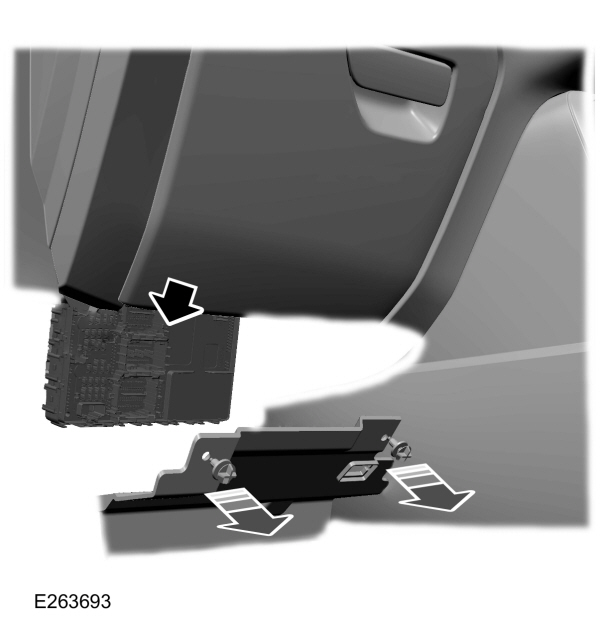

Caja de fusibles del habitáculo

VEHÍCULOS CON VOLANTE A LA DERECHA

Caja de fusibles de la batería

Esta caja de fusibles está fijada al polo positivo de la batería.

Caja de fusibles del compartimento del motor

Esta caja de fusibles se encuentra en el compartimento del motor.

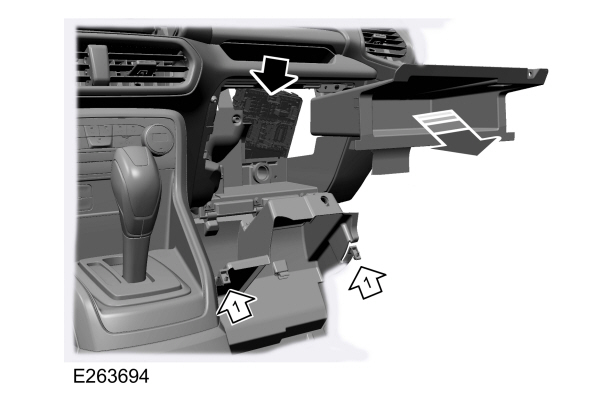

Caja de fusibles del habitáculo

Vehículos fabricados del 16.04.2018 al 26.08.2018

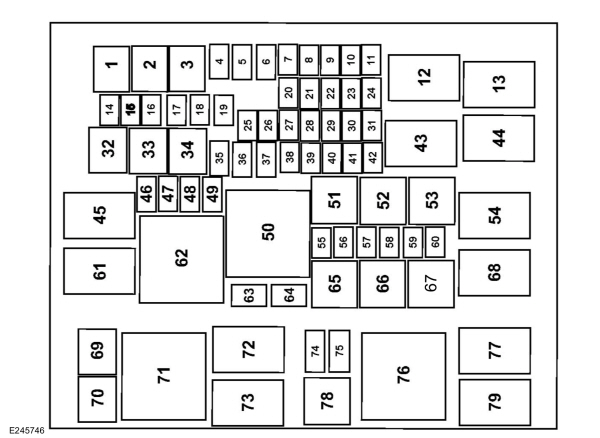

Caja de fusibles del compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	60 A	Relé del ventilador 2 de refrigeración del motor.
2	50 A	Relé del ventilador 1 de refrigeración del motor.
3	60 A	Relé de las bujías incandescentes (Diésel).
4	40 A	Válvulas del sistema ABS con sistema electrónico de estabilidad de trayectoria.
5	20 A	Relé de bloqueo de la columna de dirección.
6	40 A	Relé del motor del ventilador delantero.
7	10 A	Interruptor de encendido/apagado de los frenos.
8	20 A	Módulo del techo solar.
9	15 A	Relé del limpiaparabrisas trasero; Bobina del relé del motor del limpiaparabrisas delantero.
10	7,5 A	Relé del embrague del sistema de aire acondicionado.
11	5 A	Bobina del relé de la toma de corriente; Bobina del relé de la señal acústica; Bobina del relé de la bomba de combustible (excepto motor Diésel).
14	10 A	Espejos con calefacción.
15	5 A	Sensor de lluvia; Bobina del relé del limpiaparabrisas trasero.
16	10 A	Motor del limpiaparabrisas trasero.
17	20 A	Toma de corriente delantera/encendedor de cigarrillos.
18	20 A	Toma de corriente trasera.
19	–	No se utiliza.
20	20 A 30 A	Módulo de control del grupo motopropulsor; Módulo de control del grupo motopropulsor (Diésel DV5FD).
21	15 A	Elemento calefactor de la sonda lambda; Sensor de funcionamiento del catalizador (1.0L); Válvula de purga de vapores de combustible (1.0L); Válvulas electromagnéticas de fase variable de distribución (1.0L); Válvula de control de dosificación – módulo de dosificación de combustible (Diésel DV5FD); Control de la válvula de derivación del enfriador EGR (Diésel DV5FD); Válvula electromagnética de vacío (Diésel DV5FD); Sensor de temperatura/flujo de aire (Diésel DvNeo).
21	5 A	Sensor de temperatura/flujo de aire (Diésel DV5D); Válvula de control de dosificación – módulo de dosificación de combustible (Diésel DV5D); Válvula de purga del turbocompresor (Diésel DV5D).
22	10 A	Bobina del relé del ventilador 1 de refrigeración del motor; Bobina del relé del ventilador 2 de refrigeración del motor; Bobina del relé del embrague del sistema de aire acondicionado; Válvula del compresor del sistema de aire acondicionado con regulación variable; Control de la bomba de aceite de caudal variable; Válvula del regulador electrónico de vacío; Bobina del relé del ventilador de admisión; Mantenimiento del funcionamiento de la bomba de agua; Módulo de calefacción de la transmisión automática; Apertura activa de la rejilla de entrada de aire; Módulo de tracción total.
22	5 A	Bobina del relé del ventilador 1 de refrigeración del motor (Diésel); Bobina del relé del ventilador 2 de refrigeración del motor (Diésel); Bobina del relé del embrague del sistema de aire acondicionado (Diésel); Bobina del relé de las bujías incandescentes (Diésel); Módulo de las bujías incandescentes (solo Diésel DVNeo); Sensor de presencia de agua en el combustible (Diésel DV5D); Válvula electromagnética de derivación del sistema de recirculación de gases de escape (Diésel DV5D); Apertura activa de la rejilla de entrada de aire (Diésel DV5FD); Bobina del relé de la bomba de combustible (Diésel DV5FD).
23	20 A	Bobinas de encendido (1.0L); Módulo amplificador de búfer (solo Diésel DvNeo).
24	10 A	Control de la bomba de aceite de caudal variable (solo Diésel DvNeo); Termostato calefactado eléctricamente (solo Diésel DvNeo).
25	15 A	Alimentación del módulo amplificador 1.
26	20 A	Módulo de remolque – cargador de batería.1
27	–	No se utiliza.
28	10 A	Señal acústica, lado izquierdo.

Número	Amperios [A]	Descripción
29	10 A	Señal acústica, lado derecho.
30	15 A	Volante calefactado.
31	–	No se utiliza.
32	30 A	Alimentación del módulo de control de los sistemas de la carrocería desde la batería.
33	60 A	Bomba del sistema ABS con sistema electrónico de estabilidad de trayectoria.
34	50 A	Módulo de remolque.1
35	40 A	Relé de la luneta trasera térmica; Antena colectiva del receptor de radio.
36	30 A	Relé de arranque.
37	40 A	Relé del calentador de aire adicional 1.
38	20 A	Relé de la luz de cruce izquierda.
39	20 A	Relé de la luz de cruce derecha.
40	25 A	Asientos calefactables.
41	15 A	Alimentación del módulo amplificador 2.
42	7,5 A	Relé del ventilador de admisión (1.0L).
46	30 A	Módulo de control de la puerta trasera izquierda; Alimentación del interruptor del elevalunas eléctrico de la puerta del conductor (con volante a la izquierda, apertura/cierre con un solo toque del botón solo en el lado del conductor).
47	20 A 25 A	Relé de la bomba de combustible (1.0L); Relé de la bomba de combustible electrónica (Diésel DV5FD); Relé de la bomba de combustible electrónica (solo Diésel DvNeo).
48	30 A	Módulo de control de la puerta del pasajero (con volante a la derecha); Módulo de control de la puerta del conductor (con volante a la izquierda).
49	20 A	Alimentación de la bomba de aceite de la transmisión (1.0L); Relé del calentador de combustible (motor Diésel).
55	10 A	Ajuste de la posición de los faros.
56	5 A	Módulo del sistema electrónico de dirección asistida; Módulo de control del grupo motopropulsor.
57	10 A	Lógica de la bomba de aceite de la transmisión (1.0L); Bobina del relé del calentador de combustible (motor Diésel).
58	10 A	Cámara de visión trasera; Módulos de monitorización de ángulo muerto.
59	5 A	Módulo ABS.
60	5 A	Bobina del relé de la luneta trasera térmica; Bobina del relé de la calefacción del parabrisas lado derecho/izquierdo.
63	25 A	Motor del limpiaparabrisas delantero.
64	30 A	Módulo de control de los sistemas de la carrocería – barra de encendido/arranque.
69	40 A	Calefacción del parabrisas, lado izquierdo.
70	40 A	Calefacción del parabrisas, lado derecho.
74	10 A	Boquillas calefactadas del lavaparabrisas.
75	–	No se utiliza.

¹Equipo de preparación del sistema eléctrico del remolque para la instalación del módulo de remolque por parte de un concesionario autorizado.

Relé	Descripción
Relé	Descripción
12	Módulo de control del grupo motopropulsor.
13	Relé de arranque.
43	Relé de la toma de corriente.
44	Relé del motor del limpiaparabrisas delantero.
45	Relé del ventilador delantero.
50	Relé de encendido-arranque.
51	Relé de bloqueo de la columna de dirección.
52	Relé de la señal acústica.
53	Relé de la luz de carretera izquierda.
54	Relé del limpiaparabrisas trasero.
61	Relé de la luneta trasera térmica; Espejos calefactados; Antena colectiva del receptor de radio.

Relé	Descripción
62	Relé del ventilador 2 de refrigeración del motor.
65	Relé de la bomba de combustible (1.0L); Relé del calentador de combustible (motor Diésel).
66	Relé del faro de cruce derecho.
67	Relé del embrague del sistema de aire acondicionado.
68	Relé del ventilador 1 de refrigeración del motor.
71	Relé de las bujías incandescentes (Diésel).
72	Relé de la calefacción del parabrisas del lado derecho.
73	Relé de la calefacción del parabrisas del lado izquierdo; Boquillas calefactadas del lavaparabrisas.
76	Relé del calentador de aire adicional 2.
77	Relé del ventilador de admisión (1.0L); Relé de la bomba de combustible electrónica (Diésel DV5FD).
78	No se utiliza.
79	Relé del calentador de aire adicional 1.

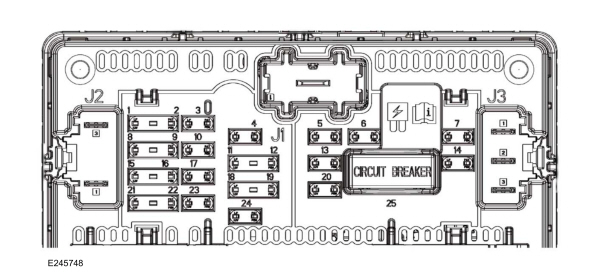

Caja de fusibles del habitáculo

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F01	5 A	Módulo de control del sistema de seguridad adicional.
F02	5 A	Sensor de humedad y temperatura en el vehículo.
F03	10 A	Módulo del sistema de asistencia al aparcamiento trasero.
F04	10 A	Interruptor de encendido; Botón de arranque; Llave en el interruptor.
F05	20 A	Relé de bloqueo del cierre centralizado (relé interno BCM); Relé de desbloqueo del cierre centralizado (relé interno BCM).
F06	10 A	Iluminación del interruptor eléctrico del elevalunas de la puerta del conductor y del pasajero (apertura/cierre con un solo toque del botón solo en el lado del conductor); Retardo de apagado de accesorios para el interruptor eléctrico del elevalunas de la puerta del conductor (solo apertura/cierre con un solo toque del botón del elevalunas en el lado del conductor); Iluminación del interruptor del techo solar; Retardo de apagado de accesorios – módulo del techo solar.
F07	30 A	Módulo de control de la puerta del conductor (con volante a la derecha); Módulo de control de la puerta del pasajero (con volante a la izquierda).
F08	5 A	No se utiliza.
F09	5 A	Espejo con superficie electrocromática; Interruptor del airbag del pasajero.
F10	10 A	Conector de diagnóstico inteligente – alimentación.
F11	5 A	Vehículo con módulo de módem integrado (solo).
F12	5 A	Módulo del sensor de intrusión; Módulo del sensor de inclinación.

Número	Amperios [A]	Descripción
F13	15 A	Relé de desbloqueo de la puerta del conductor (relé interno BCM); Relé de doble cierre (relé interno BCM).
F14	30 A	Alimentación del interruptor eléctrico del elevalunas de la puerta del conductor (con volante a la derecha, apertura/cierre con un solo toque del botón en el lado del conductor); Módulo de control de la puerta trasera derecha.
F15	15 A	No se utiliza.
F16	10 A	Alimentación del enganche de remolque con encendido/arranque.1
F17	15 A	SYNC; Panel electrónico.
F18	7,5 A	No se utiliza.
F19	7,5 A	Módulo de la sirena de alarma alimentado por batería.
F20	10 A	No se utiliza.
F21	7,5 A	Módulo de control de calefacción, ventilación y aire acondicionado.
F22	7,5 A	Conector de diagnóstico inteligente – lógica; Módulo de control de la columna de dirección; Juego de intermitentes.
F23	20 A	Módulo de control del sistema de audio; Módulo del reproductor de CD.
F24	20 A	No se utiliza.
F25	30 A	Motores de los elevalunas eléctricos (elevalunas del lado del conductor apertura/cierre con un solo toque del botón).

¹Equipo de preparación del sistema eléctrico del remolque para la instalación del módulo de remolque por parte de un concesionario autorizado.

Caja de fusibles de la batería

Número	Amperios [A]	Descripción
1	250 A	Caja de fusibles del compartimento del motor.
2	60 A	Módulo del sistema de dirección asistida electrónica.
3	100 A	Módulo de control de los sistemas de la carrocería.
4	70 A	Relé del calentador de aire adicional 2.
5	275 A	Arranque.

Vehículos fabricados del 27.08.2018 al 31.03.2019

Caja de fusibles del compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	60 A	Relé del ventilador 2 de refrigeración del motor.
2	50 A	Relé del ventilador 1 de refrigeración del motor.
3	60 A	Relé de las bujías incandescentes (Diésel).
4	40 A	Válvulas del sistema ABS con sistema electrónico de estabilidad de trayectoria.
5	20 A	Relé de bloqueo de la columna de dirección.
6	40 A	Relé del motor del ventilador delantero.
7	10 A	Interruptor de encendido/apagado de los frenos.
8	20 A	Módulo del techo solar.
9	15 A	Relé del limpiaparabrisas trasero; Bobina del relé del motor del limpiaparabrisas delantero.
10	7,5 A	Relé del embrague del sistema de aire acondicionado.
11	5 A	Bobina del relé de la toma de corriente; Bobina del relé de la señal acústica; Bobina del relé de la bomba de combustible (excepto motor Diésel).
14	10 A	Espejos con calefacción.
15	5 A	Sensor de lluvia; Bobina del relé del limpiaparabrisas trasero.
16	10 A	Motor del limpiaparabrisas trasero.
17	20 A	Toma de corriente delantera/encendedor de cigarrillos.
18	20 A	Toma de corriente trasera.
19	–	No se utiliza.
20	20 A 30 A	Módulo de control del grupo motopropulsor; Módulo de control del grupo motopropulsor (Diésel DV5FD).
21	15 A	Elemento calefactor de la sonda lambda; Sensor de funcionamiento del catalizador (1.0L); Válvula de purga de vapores de combustible (1.0L); Válvulas electromagnéticas de fase variable de distribución (1.0L); Válvula de control de dosificación – módulo de dosificación de combustible (Diésel DV5FD); Control de la válvula de derivación del enfriador EGR (Diésel DV5FD); Válvula electromagnética de vacío (Diésel DV5FD); Sensor de temperatura/flujo de aire (Diésel DvNeo).
21	5 A	Sensor de temperatura/flujo de aire (Diésel DV5D); Válvula de control de dosificación – módulo de dosificación de combustible (Diésel DV5D); Válvula de purga del turbocompresor (Diésel DV5D).
22	10 A	Bobina del relé del ventilador 1 de refrigeración del motor; Bobina del relé del ventilador 2 de refrigeración del motor; Bobina del relé del embrague del sistema de aire acondicionado; Válvula del compresor del sistema de aire acondicionado con ajuste variable; Control de la bomba de aceite de caudal variable; Válvula del regulador electrónico de vacío; Bobina del relé del ventilador de admisión; Mantenimiento del funcionamiento de la bomba de agua; Módulo de calefacción de la transmisión automática; Apertura activa de la rejilla de entrada de aire; Módulo de tracción total.
22	5 A	Bobina del relé del ventilador 1 de refrigeración del motor (Diésel); Bobina del relé del ventilador 2 de refrigeración del motor (Diésel); Bobina del relé del embrague del sistema de aire acondicionado (Diésel); Bobina del relé de las bujías incandescentes (Diésel); Módulo de las bujías incandescentes (solo Diésel DVNeo); Sensor de presencia de agua en el combustible (Diésel DV5D); Válvula electromagnética de derivación del sistema de recirculación de gases de escape (Diésel DV5D); Apertura activa de la rejilla de entrada de aire (Diésel DV5FD); Bobina del relé de la bomba de combustible (Diésel DV5FD).
23	20 A	Bobinas de encendido (1.0L); Módulo amplificador de búfer (solo Diésel DvNeo).
24	10 A	Control de la bomba de aceite de caudal variable (solo Diésel DvNeo); Termostato calefactado eléctricamente (solo Diésel DvNeo).
25	15 A	Alimentación del módulo amplificador 1.
26	20 A	Módulo de remolque – cargador de batería.1
27	–	No se utiliza.
28	10 A	Señal acústica, lado izquierdo.

Número	Amperios [A]	Descripción
29	10 A	Señal acústica, lado derecho.
30	15 A	Volante calefactado.
31	–	No se utiliza.
32	30 A	Alimentación del módulo de control de los sistemas de la carrocería desde la batería.
33	60 A	Bomba del sistema ABS con sistema electrónico de estabilidad de trayectoria.
34	50 A	Módulo de remolque.1
35	40 A	Relé de la luneta trasera térmica; Antena colectiva del receptor de radio.
36	30 A	Relé de arranque.
37	40 A	Relé del calentador de aire adicional 1.
38	20 A	Relé de la luz de cruce izquierda.
39	20 A	Relé de la luz de cruce derecha.
40	25 A	Asientos calefactables.
41	15 A	Alimentación del módulo amplificador 2.
42	7,5 A	Relé del ventilador de admisión (1.0L).
46	30 A	Módulo de control de la puerta trasera izquierda; Alimentación del interruptor del elevalunas eléctrico de la puerta del conductor (con volante a la izquierda, apertura/cierre con un solo toque del botón solo en el lado del conductor).
47	20 A 25 A	Relé de la bomba de combustible (1.0L); Relé de la bomba de combustible electrónica (Diésel DV5FD); Relé de la bomba de combustible electrónica (solo Diésel DvNeo).
48	30 A	Módulo de control de la puerta del pasajero (con volante a la derecha); Módulo de control de la puerta del conductor (con volante a la izquierda).
49	20 A	Alimentación de la bomba de aceite de la transmisión (1.0L); Relé del calentador de combustible (motor Diésel).
55	10 A	Regulación de la posición de los faros.
56	5 A	Módulo del sistema electrónico de dirección asistida; Módulo de control del grupo motopropulsor.
57	10 A	Lógica de la bomba de aceite de la transmisión (1.0L); Bobina del relé del calentador de combustible (motor Diésel).
58	10 A	Cámara trasera; Módulos de monitorización de ángulo muerto.
59	5 A	Módulo ABS.
60	5 A	Bobina del relé de la luneta trasera térmica; Bobina del relé de la calefacción del parabrisas en el lado derecho/izquierdo.
63	25 A	Motor del limpiaparabrisas delantero.
64	30 A	Módulo de control de los sistemas de la carrocería – barra de encendido/arranque.
69	40 A	Calefacción del parabrisas, lado izquierdo.
70	40 A	Calefacción del parabrisas, lado derecho.
74	10 A	Boquillas calefactadas del lavaparabrisas.
75	–	No se utiliza.

¹Equipo de preparación del sistema eléctrico del remolque para la instalación del módulo de remolque por parte de un concesionario autorizado.

Relé	Descripción
Relé	Descripción
12	Módulo de control del grupo motopropulsor.
13	Relé de arranque.
43	Relé de la toma de corriente.
44	Relé del motor del limpiaparabrisas delantero.
45	Relé del ventilador delantero.
50	Relé de encendido-arranque.
51	Relé de bloqueo de la columna de dirección.
52	Relé de la señal acústica.
53	Relé de la luz de carretera izquierda.
54	Relé del limpiaparabrisas trasero.
61	Relé de la luneta trasera térmica; Espejos calefactados; Antena colectiva del receptor de radio.

Relé	Descripción
62	Relé del ventilador 2 de refrigeración del motor.
65	Relé de la bomba de combustible (1.0L); Relé del calentador de combustible (motor Diésel).
66	Relé del faro de cruce derecho.
67	Relé del embrague del sistema de aire acondicionado.
68	Relé del ventilador 1 de refrigeración del motor.
71	Relé de las bujías incandescentes (Diésel).
72	Relé de la calefacción del parabrisas del lado derecho.
73	Relé de la calefacción del parabrisas del lado izquierdo; Boquillas calefactadas del lavaparabrisas.
76	Relé del calentador de aire adicional 2.
77	Relé del ventilador de admisión (1.0L); Relé de la bomba de combustible electrónica (Diésel DV5FD).
78	No se utiliza.
79	Relé del calentador de aire adicional 1.

Caja de fusibles del habitáculo

Número	Amperios [A]	Descripción
F01	5 A	Módulo de control del sistema de seguridad adicional.
F02	5 A	Sensor de humedad y temperatura en el vehículo.
F03	10 A	Módulo del sistema de asistencia al aparcamiento trasero.
F04	10 A	Interruptor de encendido; Botón de arranque; Llave en el interruptor.
F05	20 A	Relé de bloqueo del cierre centralizado (relé interno BCM); Relé de desbloqueo del cierre centralizado (relé interno BCM).
F06	10 A	Iluminación del interruptor eléctrico del elevalunas de la puerta

Ford EcoSport – diagrama de la caja de fusibles

Año de fabricación: 2020, 2021.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Ford EcoSport son los fusibles 17 (delantero), 18 (trasero) en la caja de fusibles del compartimento del motor.

Vehículos fabricados a partir del 07.10.2019

VEHÍCULOS CON VOLANTE A LA IZQUIERDA

Caja de fusibles de la batería

Esta caja de fusibles está fijada al polo positivo de la batería.

Caja de fusibles del compartimento del motor

Esta caja de fusibles se encuentra en el compartimento del motor.

Caja de fusibles del habitáculo

VEHÍCULOS CON VOLANTE A LA DERECHA

Caja de fusibles de la batería

Esta caja de fusibles está fijada al polo positivo de la batería.

Caja de fusibles del compartimento del motor

Esta caja de fusibles se encuentra en el compartimento del motor.

Caja de fusibles del habitáculo

Caja de fusibles del compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	60 A	Relé del ventilador 2 de refrigeración del motor.
2	50 A	Relé del ventilador 1 de refrigeración del motor.
3	60 A	Relé de las bujías incandescentes (Diésel).
4	40 A	Válvulas del sistema ABS con sistema electrónico de estabilidad.
5	20 A	Relé del bloqueo de la columna de dirección.
6	40 A	Relé del motor del ventilador delantero.
7	10 A	Interruptor de encendido/apagado de los frenos.
8	20 A	Módulo del techo solar.
9	15 A	Relé del limpiaparabrisas trasero; Bobina del relé del limpiaparabrisas delantero.
10	7,5 A	Relé del embrague del sistema de aire acondicionado.
11	5 A	Bobina del relé de la toma de corriente; Bobina del relé de la señal acústica; Bobina del relé de la bomba de combustible (excepto motor Diésel).
14	10 A	Espejos calefactables.
15	5 A	Sensor de lluvia; Bobina del relé del limpiaparabrisas trasero.
16	10 A	Motor del limpiaparabrisas trasero.
17	20 A	Toma de corriente delantera/encendedor de cigarrillos.
18	20 A	Toma de corriente trasera.
19	–	No se utiliza.
20	20 A 30 A	Módulo de control del grupo motopropulsor; Módulo de control del grupo motopropulsor (Diésel DV5FD).
21	15 A	Elemento calefactor del sensor lambda; Sensor de funcionamiento del catalizador (1.0L); Válvula de purga de vapores de combustible (1.0L); Válvulas electromagnéticas de fase variable de distribución (1.0L); Válvula de control de dosificación – módulo de dosificación de combustible (Diésel DV5FD); Control de la válvula de derivación del enfriador EGR (Diésel DV5FD); Válvula electromagnética de vacío (Diésel DV5FD); Sensor de temperatura/flujo de aire (Diésel DvNeo).
22	10 A	Bobina del relé de las bujías incandescentes (exclusivamente Diésel DvNeo); Módulo de las bujías incandescentes (exclusivamente Diésel DvNeo); Bobina del relé del ventilador 1 de refrigeración del motor; Bobina del relé del ventilador 2 de refrigeración del motor; Bobina del relé del embrague del sistema de aire acondicionado; Válvula del compresor del sistema de aire acondicionado con regulación variable; Control de la bomba de aceite de caudal variable (1.0L); Válvula del regulador electrónico de vacío (1.0L); Bobina del relé del ventilador de admisión (1.0L); Soporte del funcionamiento de la bomba de agua (1.0L); Módulo de calefacción de la transmisión automática; Apertura activa de la rejilla de entrada de aire; Módulo de tracción total.
22	5 A	Bobina del relé del ventilador 1 de refrigeración del motor (Diésel DV5FD); Bobina del relé del ventilador 2 de refrigeración del motor (Diésel DV5FD); Bobina del relé del embrague del sistema de aire acondicionado (Diésel DV5FD); Bobina del relé de las bujías incandescentes (Diésel DV5FD); Apertura activa de la rejilla de entrada de aire (Diésel DV5FD); Bobina del relé de la bomba de combustible (Diésel DV5FD).
23	20 A	Bobinas de encendido (1.0L); Módulo amplificador de búfer (exclusivamente Diésel DvNeo).
24	10 A	Control de la bomba de aceite de caudal variable (exclusivamente Diésel DvNeo); Termostato calefactado eléctricamente (exclusivamente Diésel DvNeo).
25	15 A	Alimentación del módulo amplificador 1.
26	20 A	Módulo de remolque – carga de batería.1
27	–	No se utiliza.
28	10 A	Señal acústica, lado izquierdo.
29	10 A	Señal acústica, lado derecho.

Número	Amperios [A]	Descripción
30	15 A	Volante calefactado.
31	–	No se utiliza.
32	30 A	Alimentación del módulo de control de los sistemas de la carrocería desde la batería.
33	60 A	Bomba del sistema ABS con sistema electrónico de estabilidad de trayectoria.
34	50 A	Módulo de remolque.1
35	40 A	Relé de la luneta trasera térmica; Antena colectiva del receptor de radio.
36	30 A	Relé del motor de arranque.
37	40 A	Relé del calentador de aire 1.
38	20 A	Relé de la luz de carretera izquierda.
39	20 A	Relé de la luz de carretera derecha.
40	25 A	Asientos calefactables.
41	15 A	Alimentación del módulo amplificador 2.
42	7,5 A	Relé del ventilador de admisión (1.0L).
46	30 A	Módulo de control de la puerta trasera izquierda; Alimentación del interruptor eléctrico del elevalunas de la puerta del conductor (con volante a la izquierda, apertura/cierre con un solo toque del botón solo desde el lado del conductor).
47	20 A 25 A	Relé de la bomba de combustible (1.0L); Relé de la bomba de combustible electrónica (Diésel DV5FD); Relé de la bomba de combustible electrónica (exclusivamente Diésel DvNeo).
48	30 A	Módulo de control de la puerta del pasajero (con volante a la derecha); Módulo de control de la puerta del conductor (con volante a la izquierda).
49	20 A	Alimentación de la bomba de aceite de la transmisión (1.0L); Relé del calentador de combustible (motor Diésel).
55	10 A	Ajuste de la orientación de los faros.
56	5 A	Módulo del sistema de asistencia electrónica de dirección; Módulo de control del grupo motopropulsor.
57	10 A	Lógica de la bomba de aceite de la transmisión (1.0L); Bobina del relé del calentador de combustible (motor Diésel).
58	10 A	Cámara trasera; Módulos de monitorización de ángulo muerto.
59	5 A	Módulo ABS.
60	5 A	Bobina del relé de la luneta trasera térmica; Bobina del relé de la calefacción del parabrisas en el lado derecho/izquierdo.
63	25 A	Motor del limpiaparabrisas delantero.
64	30 A	Módulo de control de los sistemas de la carrocería – barra de encendido/arranque.
69	40 A	Calefacción del parabrisas, lado izquierdo.
70	40 A	Calefacción del parabrisas, lado derecho.
74	–	No se utiliza.
75	–	No se utiliza.

¹Dispositivos de preparación para la instalación eléctrica del remolque para el montaje del módulo de remolque por parte de un concesionario autorizado.

Relé	Descripción
Relé	Descripción
12	Módulo de control del grupo motopropulsor.
13	Relé del motor de arranque.
43	Relé de la toma de corriente.
44	Relé del motor del limpiaparabrisas delantero.
45	Relé del ventilador delantero.
50	Relé de encendido-arranque.
51	Relé del bloqueo de la columna de dirección.
52	Relé de la señal acústica.
53	Relé de la luz de circulación diurna izquierda.
54	Relé del limpiaparabrisas trasero.
61	Relé de la luneta trasera térmica; espejos calefactables; antena colectiva del receptor de radio.

Relé	Descripción
62	Relé del ventilador 2 de refrigeración del motor.
65	Relé de la bomba de combustible (1.0L); Relé del calentador de combustible (motor diésel).
66	Relé del faro de cruce derecho.
67	Relé del embrague del sistema de aire acondicionado.
68	Relé del ventilador 1 de refrigeración del motor.
71	Relé de las bujías incandescentes (diésel).
72	Relé del calentador del parabrisas del lado derecho.
73	Relé del calentador del parabrisas del lado izquierdo.
76	Relé del calentador de aire adicional 2.
77	Relé del ventilador de admisión (1.0L); Relé de la bomba de combustible electrónica (diésel DV5FD).
78	No se utiliza.
79	Relé del calentador de aire adicional 1.

Caja de fusibles del habitáculo

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F01	5 A	Módulo de control del sistema de seguridad adicional.
F02	5 A	Sensor de humedad y temperatura en el vehículo.
F03	10 A	Módulo del sistema de asistencia al aparcamiento trasero.
F04	10 A	Interruptor de encendido; Botón de arranque; Llave en el interruptor.
F05	20 A	Relé de bloqueo del cierre centralizado (relé interno BCM); Relé de desbloqueo del cierre centralizado (relé interno BCM).
F06	10 A	Iluminación del interruptor eléctrico del elevalunas de la puerta del conductor y del pasajero (apertura/cierre con un solo toque del botón solo desde el lado del conductor); Retardo de apagado de accesorios para el interruptor eléctrico del elevalunas de la puerta del conductor (exclusivamente apertura/cierre con un solo toque del botón del elevalunas desde el lado del conductor); Iluminación del interruptor del techo solar; Retardo de apagado de accesorios – módulo del techo solar.
F07	30 A	Módulo de control de la puerta del conductor (con volante a la derecha); Módulo de control de la puerta del pasajero (con volante a la izquierda).
F08	5 A	No se utiliza.
F09	5 A	Espejo con función electrocromática; Cambio de marcha; Luz de desconexión del airbag del pasajero.
F10	10 A	Interfaz de diagnóstico inteligente – alimentación.
F11	5 A	Vehículo con módem integrado (exclusivamente).
F12	5 A	Módulo del sensor de intrusión (vehículos con volante a la derecha); Módulo del sensor de inclinación (vehículos con volante a la derecha).

Número	Amperios [A]	Descripción
F13	15 A	Relé de desbloqueo de la puerta del conductor (relé interno BCM); Relé de doble cierre (relé interno BCM).
F14	30 A	Alimentación del interruptor eléctrico del elevalunas de la puerta del conductor (con volante a la derecha, apertura/cierre con un solo toque del botón desde el lado del conductor); Módulo de control de la puerta trasera derecha.
F15	15 A	Enganche de remolque.
F16	15 A	Cámara delantera.
F17	15 A	SYNC. Panel electrónico.
F18	7,5 A	No se utiliza.
F19	7,5 A	Módulo de la sirena de alarma alimentado por batería (vehículos con volante a la derecha).
F20	10 A	No se utiliza.
F21	7,5 A	Módulo de control de calefacción, ventilación y aire acondicionado.
F22	7,5 A	Interfaz de diagnóstico inteligente – lógica; Módulo de control de la columna de dirección; Cuadro de instrumentos.
F23	20 A	Módulo de control del sistema de audio; Módulo del reproductor de CD.
F24	20 A	No se utiliza.
F25	30 A	Motores de los elevalunas eléctricos (elevalunas del lado del conductor abierto/cerrado con un solo toque del botón).

¹Dispositivos de preparación para la instalación eléctrica del remolque para el montaje del módulo de remolque por parte de un concesionario autorizado.

Caja de fusibles de la batería

Número	Amperios [A]	Descripción
1	250 A	Caja de fusibles del compartimento del motor.
2	60 A	Módulo del sistema de asistencia electrónica de dirección.
3	100 A	Módulo de control de los sistemas de la carrocería.
4	70 A	Relé del calentador de aire 2.
5	275 A	Motor de arranque.

Ford Ecosport – diagrama de la caja de fusibles

Año de fabricación: 2022.

Vehículos con volante a la izquierda

Caja de fusibles de la batería

Esta caja de fusibles está montada en el polo positivo de la batería.

Caja de fusibles del compartimento del motor

Esta caja de fusibles se encuentra en el compartimento del motor.

Caja de fusibles del habitáculo

Esta caja de fusibles se encuentra detrás de la guantera delantera. Para acceder a la caja de fusibles, siga los siguientes pasos:

1. Abra la guantera del lado del pasajero y desconecte los clips.
2. Retire la guantera.

Vehículos con volante a la derecha

Caja de fusibles de la batería

Esta caja de fusibles está montada en el polo positivo de la batería.

Caja de fusibles del compartimento del motor

Esta caja de fusibles se encuentra en el compartimento del motor.

Caja de fusibles del habitáculo

Esta caja de fusibles se encuentra detrás de la guantera delantera. Para acceder a la caja de fusibles, siga los siguientes pasos:

1. Desconecte y retire la cubierta de plástico.

Caja de fusibles del compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	60 A	Relé del ventilador 2 de refrigeración del motor.
2	50 A	Relé del ventilador 1 de refrigeración del motor.
3	60 A	Relé de las bujías incandescentes (Diésel).
4	40 A	Válvulas del sistema ABS con sistema electrónico de estabilidad del vehículo.
5	20 A	Relé del bloqueo de la columna de dirección.
6	40 A	Relé del motor del ventilador delantero.
7	10 A	Interruptor de encendido/apagado de los frenos.
8	20 A	Módulo del techo solar.
9	15 A	Relé del limpiaparabrisas trasero; Bobina del relé del motor del limpiaparabrisas delantero.
10	7,5 A	Relé del embrague del sistema de aire acondicionado.
11	5 A	Bobina del relé de la toma de corriente; Bobina del relé de la bocina; Bobina del relé de la bomba de combustible (excepto motor Diésel).
14	10 A	Espejos calefactables.
15	5 A	Sensor de lluvia; Bobina del relé del limpiaparabrisas trasero.
16	10 A	Motor del limpiaparabrisas trasero.
17	20 A	Toma de corriente del encendedor de cigarrillos delantera.
18	20 A	Toma de corriente trasera.
19	–	No se utiliza.
20	20 A 30 A	Módulo de control del grupo motopropulsor; Módulo de control del grupo motopropulsor (Diésel DV5FD).
21	15 A	Elemento calefactor del sensor lambda; Sensor de función del catalizador (1.0L); Válvula de purga de vapores de combustible (1.0L); Válvulas electromagnéticas de fase variable de distribución (1.0L); Válvula de control de dosificación – módulo de dosificación de combustible (Diésel DV5FD); Control de la válvula de derivación del enfriador EGR (Diésel DV5FD); Válvula electromagnética de vacío (Diésel DV5FD).
22	10 A	Bobina del relé del ventilador 1 de refrigeración del motor; Bobina del relé del ventilador 2 de refrigeración del motor; Bobina del relé del embrague del sistema de aire acondicionado; Válvula del compresor del sistema de aire acondicionado con regulación variable; Control de la bomba de aceite de caudal variable (1.0L); Válvula del regulador electrónico de vacío (1.0L); Bobina del relé del ventilador de admisión (1.0L); Mantenimiento del funcionamiento de la bomba de agua (1.0L); Módulo de calefacción de la transmisión automática; Apertura activa de la rejilla de entrada de aire; Módulo de tracción total.
22	5 A	Bobina del relé del ventilador 1 de refrigeración del motor (Diésel DV5FD); Bobina del relé del ventilador 2 de refrigeración del motor (Diésel DV5FD); Bobina del relé del embrague del sistema de aire acondicionado (Diésel DV5FD); Bobina del relé de las bujías incandescentes (Diésel DV5FD); Apertura activa de la rejilla de entrada de aire (Diésel DV5FD); Bobina del relé de la bomba de combustible (Diésel DV5FD).
23	20 A	Bobinas de encendido (1.0L).
24	10 A	No se utiliza.
25	15 A	Alimentación del módulo amplificador 1.
26	20 A	Módulo de remolque – carga de batería.1
27	–	No se utiliza.
28	10 A	Bocina, lado izquierdo.
29	10 A	Bocina, lado derecho.

Número	Amperios [A]	Descripción
30	15 A	Volante calefactado.
31	–	No se utiliza.
32	30 A	Alimentación del módulo de control de los sistemas de la carrocería desde la batería.
33	60 A	Bomba del sistema ABS con sistema electrónico de estabilidad del vehículo.
34	50 A	Módulo de remolque.1
35	40 A	Relé de calefacción de la luneta trasera; Antena colectiva del receptor de radio.
36	30 A	Relé del motor de arranque.
37	40 A	Relé de calefacción de aire adicional 1.
38	20 A	Relé de luz de cruce izquierda.
39	20 A	Relé de luz de cruce derecha.
40	25 A	Asientos calefactados.
41	15 A	Alimentación del módulo amplificador 2.
42	7,5 A	Relé del ventilador de admisión (1,0L).
46	30 A	Módulo de control de la puerta trasera izquierda; Alimentación del interruptor eléctrico de la ventanilla de la puerta del conductor (con volante a la izquierda, apertura/cierre con un solo toque solo en el lado del conductor).
47	20 A 25 A	Relé de la bomba de combustible (1,0L); Relé de la bomba de combustible electrónica (Diésel DV5FD).
48	30 A	Módulo de control de la puerta del pasajero (con volante a la derecha); Módulo de control de la puerta del conductor (con volante a la izquierda).
49	20 A	Alimentación de la bomba de aceite de la transmisión (1,0L); Relé de calefacción de combustible (motor diésel).
55	10 A	Ajuste de la posición de los faros.
56	5 A	Módulo del sistema de asistencia electrónica a la dirección; Módulo de control de la unidad de potencia.
57	10 A	Lógica de la bomba de aceite de la transmisión (1,0L); Bobina del relé de calefacción de combustible (motor diésel).
58	10 A	Cámara trasera; Módulos de monitoreo de punto ciego.
59	5 A	Módulo ABS.
60	5 A	Bobina del relé de calefacción de la luneta trasera; Bobina del relé de calefacción del parabrisas derecho/izquierdo.
63	25 A	Motor del limpiaparabrisas delantero.
64	30 A	Módulo de control de los sistemas de la carrocería – barra de conmutación/arranque.
69	40 A	Calefacción del parabrisas, lado izquierdo.
70	40 A	Calefacción del parabrisas, lado derecho.
74	–	No se utiliza.
75	–	No se utiliza.

¹Equipo de preparación para la instalación eléctrica del remolque para la instalación del módulo de remolque por parte de un distribuidor autorizado.

Relé	Descripción
Relé	Descripción
12	Módulo de control del grupo motopropulsor.
13	Relé del motor de arranque.
43	Relé de la toma de corriente.
44	Relé del motor del limpiaparabrisas delantero.
45	Relé del ventilador delantero.
50	Relé de encendido-arranque.
51	Relé de bloqueo de la columna de dirección.
52	Relé de la bocina.
53	Relé de la luz de cruce izquierda.
54	Relé del limpiaparabrisas trasero.
61	Relé de calefacción de la luneta trasera; Espejos calefactados; Antena colectiva del receptor de radio.

Relé	Descripción
62	Relé del ventilador 2 de refrigeración del motor.
65	Relé de la bomba de combustible (1,0L); Relé de calefacción de combustible (motor diésel).
66	Relé del faro con luz de cruce derecha.
67	Relé del embrague del sistema de aire acondicionado.
68	Relé del ventilador 1 de refrigeración del motor.
71	Relé de las bujías incandescentes (Diésel).
72	Relé de calefacción del parabrisas delantero derecho.
73	Relé de calefacción del parabrisas delantero izquierdo.
76	Relé de calefacción de aire adicional 2.
77	Relé del ventilador de extracción (1,0L); Relé de la bomba de combustible electrónica (Diésel DV5FD).
78	No se utiliza.
79	Relé de calefacción de aire adicional 1.

Caja de fusibles en el habitáculo

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F01	5 A	Módulo de control del sistema de seguridad suplementario.
F02	5 A	Sensor de humedad y temperatura en el vehículo.
F03	10 A	Módulo del sistema de asistencia al estacionamiento trasero.
F04	10 A	Interruptor de encendido; Botón de arranque; Llave en el interruptor.
F05	20 A	Relé de bloqueo del cierre centralizado (relé interno BCM); Relé de desbloqueo del cierre centralizado (relé interno BCM).
F06	10 A	Iluminación del interruptor eléctrico de la ventanilla de la puerta del conductor y del pasajero (apertura/cierre con un solo toque solo en el lado del conductor); Retardo de apagado de accesorios para el interruptor eléctrico de la ventanilla de la puerta del conductor (solo apertura/cierre con un solo toque de la ventanilla en el lado del conductor); Iluminación del interruptor del techo corredizo; Retardo de apagado de accesorios – módulo del techo corredizo.
F07	30 A	Módulo de control de la puerta del conductor (con volante a la derecha); Módulo de control de la puerta del pasajero (con volante a la izquierda).
F08	5 A	No se utiliza.
F09	Espejo electrocromático; Cambio de marcha; Luz indicadora de desconexión del airbag del pasajero.
F10	10 A	Interfaz de diagnóstico inteligente – alimentación.
F11	5 A	Vehículo con módem integrado (solo).
F12	5 A	Módulo del sensor de intrusión (vehículos con volante a la derecha); Módulo del sensor de inclinación (vehículos con volante a la derecha).

Número	Amperios [A]	Descripción
F13	15 A	Relé de desbloqueo de la puerta del conductor (relé interno BCM). Relé de doble cierre (relé interno BCM).
F14	30 A	Alimentación del interruptor eléctrico de la ventanilla de la puerta del conductor (con volante a la derecha, apertura/cierre con un solo toque en el lado del conductor); Módulo de control de la puerta trasera derecha.
F15	15 A	Dispositivo de remolque.
F16	15 A	Cámara delantera.
F17	15 A	SYNC; Panel electrónico.
F18	7,5 A	No se utiliza.
F19	7,5 A	Módulo de la sirena de alarma alimentado por batería (vehículos con volante a la derecha).
F20	10 A	No se utiliza.
F21	7,5 A	Módulo de control de calefacción, ventilación y aire acondicionado.
F22	7,5 A	Interfaz de diagnóstico inteligente – lógica; Módulo de control de la columna de dirección. Conjunto de indicadores.
F23	20 A	Módulo de control del sistema de audio; Módulo del reproductor de CD.
F24	20 A	No se utiliza.
F25	30 A	Motores de las ventanillas eléctricas (ventanilla del lado del conductor abierta/cerrada con un solo toque).

¹Equipo de preparación para la instalación eléctrica del remolque para la instalación del módulo de remolque por parte de un distribuidor autorizado.

Caja de fusibles de la batería

Número	Amperios [A]	Descripción
1	250 A	Caja de fusibles en el compartimento del motor.
2	60 A	Módulo del sistema de asistencia electrónica a la dirección.
3	Módulo de control de los sistemas de la carrocería.
4	70 A	Relé del calentador de aire adicional 2.
5	275 A	Motor de arranque.

Acerca del Ford EcoSport (2013-2022)

El Ford EcoSport, fabricado entre 2013 y 2022, es un SUV compacto que ofrece una combinación de estilo, comodidad y practicidad. Este modelo es conocido por su mayor distancia al suelo y sus dimensiones compactas, lo que lo hace ideal tanto para entornos urbanos como para terrenos ligeros. El Ford EcoSport está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, y algunas versiones también ofrecen tracción a las cuatro ruedas. El interior del vehículo está diseñado con énfasis en la comodidad y las tecnologías modernas, incluyendo una pantalla táctil y sistemas avanzados de conectividad.

Esquema de la caja de fusibles del Ford EcoSport

Esta página muestra el esquema de la caja de fusibles del Ford EcoSport, que es esencial para identificar y reemplazar los fusibles. En este modelo, las cajas de fusibles suelen estar ubicadas en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante conocer su disposición y funciones.
