Ford Transit Connect (2002-2020) – caja de fusibles

Ford Transit Connect (2002-2009) – esquema de la caja de fusibles

Año de fabricación: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Transit Connect (2002-2009) es el fusible 143 en la caja de fusibles central.

Caja de fusibles en el compartimento del motor

Número	Amp [A]	Descripción
1	40	Caja de fusibles central
2	30	Ventilador de refrigeración doble – fusible secundario
3	30	Caja de fusibles central
4	60	Parabrisas calefactado
5	40	Ventilador de refrigeración único – fusible principal
5_A	50	Ventilador de refrigeración doble – fusible principal
6	60	Bujías incandescentes
7	40	Caja de fusibles central
8	20	Llave de encendido
9	20	Módulo de control del motor
10	10	Sensor de voltaje de la batería; Conector del bus de datos.
11	20	Calentador de combustible
12	20	Válvula solenoide del motor de arranque
13	30	Bomba ABS
14	10	Válvula PCV; Válvula VCV.

15	10	Faros con luces bajas, lado izquierdo
16	10	Faros con luces bajas lado izquierdo
17	10	Faros con luces bajas lado derecho
18	10	Potencia PCM; Sensor de velocidad del vehículo.
19	20	Luces diurnas (faros con posición)
20	1	PCM
21	20	Bomba del condensador
22	20	Luces diurnas (faros con luces bajas)
23	20	Válvulas ABS
24	10	Monitoreo de bujías incandescentes (motores diésel)
25	10	Faros con luces altas lado derecho
26	10	Válvula solenoide del compresor del aire acondicionado
27	10	Sensor, actuadores, bobinas de relé
28	20	Faros antiniebla
29	20	Faros con luces bajas (a través del relé de faros con luces altas)
64	30	Motor del ventilador de la calefacción
65	7,5	Parabrisas calefactado

Caja de fusibles central

Número	Amp [A]	Descripción
130	15	Potencia flash GEM
131	5	Espejo de potencia
132	10	Interruptor de luz (30); Iluminación exterior GEM VBAT.
133	–	No utilizado
134	–	No utilizado
135	10	Interruptor de faros; Luces diurnas
136	15	Bocina
137	7,5	Radio; Kit de intermitentes.
138	–	No utilizado
139	–	No utilizado
140	–	No utilizado
141	10	Lámparas de reserva; Boquillas calefactadas para limpiaparabrisas delanteros.
142	15	Luces de freno
143	20	Encendedor de cigarrillos; Punto de alimentación auxiliar delantero.
144	–	No utilizado
145	–	No utilizado
146	20	Motor del limpiaparabrisas delantero
147	10	Asientos delanteros calefactados
148	7,5	GEM VBAT; Recirc / ICL (30-).
149	–	No utilizado
150	–	No utilizado
151	15	Radio (memoria y alimentación); Módulo BTVC.
152	7,5	Aire acondicionado; Asistencia de estacionamiento.
153	7,5	Iluminación interior y ahorro de batería.
154	–	No utilizado
155	–	No utilizado

156	7,5	Luces laterales – lado derecho
157	7,5	Iluminación de la matrícula
158	7,5	Interruptor de luz; Sensor de lluvia.
159	–	No utilizado
160	–	No utilizado
161	7,5	ABS; ESP; Sensor de ángulo de dirección.
162	7,5	Módulo de airbag; Indicador PADI.
163	20	Bloque GEM VBATT
164	–	No utilizado
165	–	No utilizado
166	25	Ventanas delanteras eléctricas
167	7,5	Espejos calefactados; Luneta trasera calefactada.
168	10	Luces diurnas; Luces de posición; Iluminación de la matrícula.
169	20	Segundo punto de alimentación
170	–	No utilizado
171	–	No utilizado
172	–	No utilizado
173	–	No utilizado
174	20	Presofondo trasero, Limpiaparabrisas manuales Transco
175	7,5	Luces laterales – lado izquierdo
176	–	No utilizado
177	–	No utilizado
178	25	Luneta trasera calefactada
179	7,5	Juego de indicadores; PATS; Pedal del acelerador.
180	20	Limpiaparabrisas delantero y trasero
181	–	No utilizado
182	–	No utilizado

Ford Transit Connect (2009-2013) – esquema de las cajas de fusibles

Año de fabricación: 2009, 2010, 2011, 2012, 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Transit Connect (2009-2013) es el fusible 14 en la caja de fusibles del habitáculo.

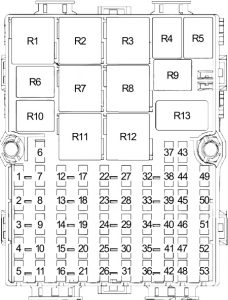

Caja de fusibles en el habitáculo

Nº	Amperios [A]	Descripción
1	15	Módulo de electrónica general (GEM)
2	5	Interruptor del espejo retrovisor exterior
3	10	Interruptor principal de luces, módulo de electrónica general (GEM)
4	–	–
5	–	–
6	–	–
7	15	Módulo de electrónica general (GEM)
8	7,5	Módulo de control de audio (ACM), panel de instrumentos (IC), módulo de monitoreo de presión de neumáticos (TPMS)
9	–	–
10	–	–
11	–	–
12	10	Interruptor principal de luces
13	15	Interruptor de posición del pedal de freno
14	15	Encendedor de cigarrillos (delantero)
15	–	–
16	–	–
17	20	Relé del limpiaparabrisas delantero, módulo de electrónica general (GEM), motor del limpiaparabrisas delantero
18	–	–
19	7,5	Módulo de electrónica general (GEM), panel de instrumentos (IC)
20	–	–
21	–	–
22	15	Módulo de control de audio (ACM), módulo de reconocimiento de voz (SRM)
23	7,5	Interruptor del aire acondicionado, módulo de asistencia de estacionamiento (PAM)
24	7,5	Relé de luces interiores
25	–	–
26	–	–
27	7,5	Luces de posición, laterales y de emergencia derechas
28	7,5	Luces de matrícula
29	10	Interruptor principal de luces
30	–	–
31	–	–
32	7,5	Módulo del sistema antibloqueo (ABS), módulo del sensor de ángulo de dirección
33	7,5	Módulo de clasificación de pasajeros (OCSM), indicador de desactivación del airbag del pasajero (PAD), módulo de control de restricciones (RCM)

34	20	Módulo de electrónica, relé de desbloqueo de la puerta trasera
35	–	–
36	–	–
37	25	Interruptor principal de control de ventanas, relé de bajada de ventana con un solo botón
38	7,5	Espejos exteriores, interruptor de desempañado
39	–	–
40	15	Punto de alimentación (?)
41	–	–
42	–	–
43	–	–
44	–	–
45	15	Punto de alimentación trasero
46	7,5	Iluminación de posición, luces laterales y de emergencia izquierdas
47	–	–
48	–	–
49	25	Desempañado de la luneta trasera
50	7,5	Módulo de electrónica, panel de instrumentos (IC), transceptor de alarma pasiva, módulo de monitoreo de presión de neumáticos (TPMS)
51	20	Módulo de electrónica, interruptor del limpiaparabrisas / lavaparabrisas, motores del limpiaparabrisas trasero
52	–	–
53	–	–
Relés
R1	–	–
R2	–	–
R3	–	–
R4	–	Iluminación interior
R5	–	Limpiaparabrisas delantero
R6	–	Entrada de luz de carretera
R7	–	Desempañador de la luneta trasera
R8	–	–
R9	–	Desbloqueo de la puerta trasera
R10	–	–
R11	–	Motor del ventilador
R12	–	–
R13	–	–

Acerca del Ford Transit Connect (2002-2020)

El Ford Transit Connect es una furgoneta compacta que se presentó por primera vez en 2002. Este modelo es conocido por su practicidad y fiabilidad, lo que lo hace popular entre pequeños empresarios y artesanos. El Transit Connect ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que garantizan un consumo eficiente de combustible y suficiente potencia para las tareas diarias. A lo largo de los años, ha pasado por varias modernizaciones que han mejorado sus características de seguridad y confort tanto para el conductor como para los pasajeros.

Esquema de la caja de fusibles del Ford Transit Connect

Esta página muestra el esquema de la caja de fusibles del Ford Transit Connect, que es esencial para el correcto mantenimiento y reparación del vehículo. Típicamente, la caja de fusibles se encuentra en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
