Ford C-MAX (2003-2019) – caja de fusibles
Ford C-MAX (2003-2010) – esquema de fusibles
Año de fabricación: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford C-MAX es el fusible 29 (2003-2007) o 109 (2007-2010) en la caja de fusibles del habitáculo.
Caja de fusibles en el compartimento del motor (tipo 1)
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Ventilador de refrigeración |
| 2 | 80 | Dirección asistida |
| 3 | 60 | Alimentación de la caja de fusibles
en el habitáculo 1. |
| 4 | 60 | Alimentación de la caja de fusibles
en el habitáculo 2. |
| 5 | 80 | Calefactor auxiliar |
| 6 | 60 | Bujía incandescente (solo diésel) |
| 7 | 30 | ABS, bomba de control de estabilidad |
| 8 | 20 | ABS, válvulas de control de estabilidad |
| 9 | 20 | Módulo de control del sistema de transmisión |
| 10 | 30 | Ventilador del aire acondicionado |
| 11 | 20 | Llave de encendido |
| 12 | 40 | Relé de encendido 15l |
| 13 | 20 | Válvula solenoide del motor de arranque |
| 14 | 40 | Parabrisas calefactado – lado derecho |
| 15 | 30 | Relé del ventilador de refrigeración
(Sigma – solo sin A/C). |
| 16 | 40 | Parabrisas calefactado, lado izquierdo |
| 17 | – | No utilizado |
| 18 | 30 | Inversor de potencia |
| 19 | 10 | Módulo ABS |
| 20 | 15 | Bocina |
| 21 | 20 | Calefactor auxiliar |
| 22 | 10 | Módulo de dirección asistida |
| 23 | 30 | Limpiaparabrisas de faros |
| 24 | 15 | Calefactor auxiliar
(solo diésel) |
| 25 | 10 | Encendido, relé |
| 26 | 15 | Transmisión automática |
| 27 | 10 | Embrague del aire acondicionado |
| 28 | 10 | Monitorización de bujías incandescentes
(solo diésel) |
| 29 | 10 | Aire acondicionado de doble zona |
| 30 | 3 | Módulo de control del motor;
Transmisión automática. |
| 31 | 10 | Carga inteligente del sensor de batería |
| 32 | 10 | Transmisión automática |
| 33 | 10 | Sensores de oxígeno calefactados (solo gasolina) |
| 10 | Válvula de derivación del intercooler
(solo diésel) |
|
| 34 | 10 | Inyectores;
Bobinas de encendido, |
| 35 | 10 | Módulo de control del motor,
válvulas, solenoides. |
| 36 | 10 | Módulo de control del sistema de transmisión |
Esquema de fusibles en el compartimento del motor (2003-2007)
Descripción
| 1 | Ventilador de refrigeración 40/60A |
| 2 | Dirección asistida 80A |
| 3 | 60A Esquema de fusibles en el habitáculo |
| 4 | 60A Esquema de fusibles en el habitáculo |
| 5 | 80A Calefacción auxiliar |
| 6 | 60A Diésel: Bujías incandescentes |
| 7 | 30A ABS, bomba de estabilidad dinámica |
| 8 | 20A ABS, válvulas de estabilidad dinámica |
| 9 | Unidad de control del motor 20A; |
| 10 | 30A Ventilador del sistema de aire acondicionado |
| 11 | 20A Llave de encendido |
| 12 | 40A Relé de encendido 15l |
| 13 | 20A Motor de arranque |
| 14 | 40A Parabrisas calefactado, lado derecho |
| 15 | 30A Relé del ventilador de refrigeración (Sigma – solo opciones sin aire acondicionado) |
| 16 | 40A Parabrisas calefactado, lado izquierdo |
| 17 | Freno de estacionamiento electrónico 30A |
| 18 | Inversor 30A |
| 19 | Módulo ABS 10A |
| 20 | 15A Señal acústica |
| 21 | 20A Diésel: calefacción auxiliar |
| 22 | Módulo de dirección asistida 10A |
| 23 | 30A Limpiaparabrisas de faros |
| 24 | 15A Diésel: calefacción auxiliar |
| 25 | 10A Relé de encendido |
| 26 | 10/15A Unidad de control de la transmisión automática |
| 27 | Embrague del compresor del aire acondicionado 10A |
| 28 | 10A Diésel: unidad de control de bujías incandescentes |
| 29 | 10A Sistema de aire acondicionado separado |
| 30 | 3A Unidad de control del motor, unidad de control de la transmisión automática |
| 31 | 10A Carga inteligente de la batería |
| 32 | 10A 2004-2007: 16V + VCT: Ventilación 2007-2010: Controlador de transmisión automática |
| 33 | 10A Gasolina: Sensores de oxígeno calefactados Diésel: Válvula de derivación para intercooler |
| 34 | 10A Gasolina: inyectores, bobinas de encendido 2004-2007: Diésel: Bomba de combustible |
| 35 | 10A Controlador del motor, válvulas |
| 36 | 10A Unidad de control del motor |
| Relés | |
| R1 | Bloqueo del motor de arranque (transmisión automática) |
| R2 | Señal acústica |
| R3 | Iluminación de marcha atrás (transmisión automática) |
| R4 | Reserva |
| R5 | Calefacción diésel 16 V + VCT: Ventilación |
| R6 | Relé principal |
| R7 | Parabrisas calefactado |
| R8 | Encendido |
| R9 | Limpiaparabrisas de faros |
| R10 | Calefactor |
| R11 | Aire acondicionado |
| R12 | Ventilador de refrigeración (sin aire acondicionado) |
| R13 | Motor de arranque |
| R14 | Ventilador de refrigeración para gestión de energía |
Caja de fusibles principal en Ford C-MAX
Se encuentra junto a la principal y consta de dispositivos de fusibles de alta potencia.
- (80A) Módulo de control de la dirección asistida
- (150A) Motor de arranque
- (100A)
- (50A) Módulo de control multifunción
- (80A) Calefacción auxiliar
- (70A) Fusible del maletero / esquema de relés
- (60A)
- (50A) Módulo de control del motor del ventilador de refrigeración
- (50A) Módulo de control multifunción
- (60A) Módulo de control de bujías de precalentamiento

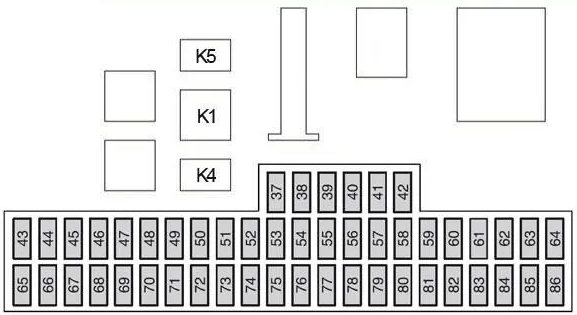

Caja de fusibles en el habitáculo (2007-2010)
Componentes protegidos
| 37 | 10A Faro izquierdo para luces de cruce |
| 38 | 10A Faro derecho con luces de cruce |
| 39 | 20A Encendedor de cigarrillos, toma trasera |
| 40 | 20A Techo corredizo |
| 41 | 20A Módulo eléctrico de la puerta del pasajero delantero |
| 42 | 7,5A Espejos calefactados |
| 43 | 10A Módulos electrónicos (alimentados por batería) |
| 44 | Conector de diagnóstico 10A (OBD II) |
| 45 | 10A Luces diurnas |
| 46 | 10A Panel de instrumentos, módulo electrónico multifunción (GEM) |
| 47 | 15A Bomba del lavaparabrisas, boquillas calefactadas |
| 48 | 20A Faros con luces de cruce, luces diurnas |
| 49 | 15A Interruptor de luces |
| 50 | 20A Limpiaparabrisas delantero |
| 51 | 15A Bomba de combustible |
| 52 | 25A Parabrisas calefactado |
| 53 | 7.5A Luz lateral izquierda |
| 54 | 7.5A Luz lateral derecha |
| 55 | 20A Módulo eléctrico de la puerta del conductor, cierre centralizado |
| 56 | 20A Sistema de acceso sin llave |
| 57 | 10A Sirena del sistema antirrobo |
| 58 | Sistema de audio 15A (alimentado por batería) |
| 59 | Toma de corriente 25A en el maletero, conector del remolque |
| 60 | 15A Faro derecho con luces de cruce |
| 61 | 15A Faro izquierdo con luces de cruce |
| 62 | 20A Ajuste eléctrico del asiento del conductor |
| 63 | Ventanas 25A |
| 64 | Reserva |
| 65 | Airbag 10A |
| 66 | 7,5A Control de ángulo de faros, luces de cruce, módulo de xenón |
| 67 | 10A Inmovilizador (WFS), panel de instrumentos (alimentado desde el interruptor de encendido) |
| 68 | 7.5A Radio, panel de instrumentos |
| 69 | Faros antiniebla |
| 70 | 10A Módulos electrónicos (alimentados desde el encendido) |
| 71 | 10A Luces diurnas |
| 72 | Módulo electrónico multifunción 25A (GEM) |
| 73 | 7,5A Iluminación de la matrícula |
| 74 | 15A Luz de freno |
| 75 | 10A Unidad de control de la transmisión, pedal del acelerador eléctrico |
| 76 | 7,5A Freno de estacionamiento eléctrico |
| 77 | 25A Relé de cierre centralizado |
| 78 | 15A Limpiaparabrisas trasero |
| 79 | 15A Espejos plegables eléctricamente |
| 80 | 10A Iluminación interior, espejos eléctricos |
| 81 | 20A Módulo eléctrico de la puerta trasera derecha |
| 82 | 20A Módulo eléctrico de la puerta trasera izquierda |
| 83 | 10A Cambiador de CD, entretenimiento para asientos traseros (RSE) |
| 84 | 10A Luces de marcha atrás, conector del remolque |
| 85 | Sistema de refrigeración 10A |
| 86 | 20A Asientos calefactados |
| Relés | |
| K1 | Parabrisas calefactado |
| K4 | Bomba de combustible |
| K5 | Luces diurnas |
Esquema de fusibles en el habitáculo (2007-2010) – Ford C-MAX
| Número | Amperaje [A] | Descripción |
| 100 | 10 | Alimentación de encendido de módulos electrónicos |
| 101 | 20 | Módulo eléctrico del techo solar;
Asiento del conductor eléctrico, |
| 102 | 10 | Control de calefacción;
Columna de dirección; Filtrado de partículas; Receptor de control remoto. |
| 103 | 10 | Alimentación de batería del control de iluminación |
| 104 | 10 | Ahorro de batería;
Iluminación interior. |
| 105 | 25 | Parabrisas calefactado |
| 106 | 20 | Sistema sin llave |
| 107 | 10 | Alimentación de batería del salpicadero;
Diagnóstico a bordo. |
| 108 | 7,5 | Accesorios del salpicadero
(unidad de audio y navegación). |
| 109 | 20 | Encendedor de cigarrillos,
toma de corriente adicional trasera |
| 110 | 10 | Alimentación de encendido de luces diurnas
para el interruptor de iluminación. |
| 111 | 15 | Bomba de combustible (solo motor de gasolina) |
| 112 | 15 | Alimentación de batería de módulos de audio |
| 113 | 10 | Luces diurnas (luces de posición) |
| 114 | 10 | Alimentación de encendido del salpicadero;
Inmovilizador del motor. |
| 115 | 7,5 | Alimentación de encendido del control de iluminación |
| 116 | 20 | Faros antiniebla |
| 117 | 7,5 | Iluminación de la matrícula |
| 118 | 20 | Módulo de puerta, trasero izquierdo |
| 119 | 15 | Toma de corriente adicional en el maletero |
| 25 | Toma de corriente adicional en el maletero
(vehículos con módulo de remolque). |
|
| 120 | 20 | Módulo de puerta, trasero derecho |
| 121 | 20 | Asientos delanteros calefactados |
| 122 | 10 | Módulo de airbag |
| 123 | 7,5 | Espejos exteriores calefactados |
| 124 | 7,5 | Luces de posición, luces laterales, luces traseras
(en el lado izquierdo). |
| 125 | 7,5 | Luces de posición, luces laterales, luces traseras
(lado derecho). |
| 126 | 20 | Sistema sin llave |
| 127 | 25 | Elevalunas eléctricos |
| 128 | – | No utilizado |
| 129 | 20 | Limpiaparabrisas |
| 130 | – | No utilizado |
| 131 | 15 | Limpiaparabrisas trasero |
| 132 | 15 | Luces de freno |
| 133 | 25 | Relé de cierre centralizado, módulo de puerta del pasajero |
| 134 | 20 | Cierre centralizado, módulo de puerta del conductor |
| 135 | 20 | Luces diurnas |
| 136 | 15 | Bomba del lavaparabrisas, boquillas calefactadas |
| 137 | 10 | Señal acústica de reserva |
| 138 | 10 | Módulo de control del motor;
Pedal del acelerador; Transmisión automática. |
| 139 | 10 | Faros antiniebla lado derecho |
| 140 | 10 | Faros antiniebla lado izquierdo |
| 141 | 10 | Bombilla de luz de marcha atrás, espejos eléctricos |
| 142 | 15 | Faros antiniebla lado derecho |
| 143 | 15 | Faros antiniebla lado izquierdo |
| Relés | |
| R1 | Bomba de combustible |
| R2 | No utilizado |

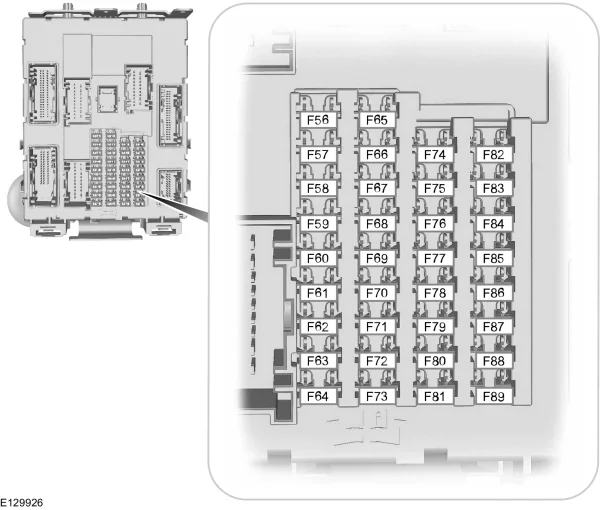

Ford C-MAX (2010-2015) – esquema de la caja de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford C-MAX (2010-2015) es el fusible 61 en la caja de fusibles del habitáculo.
Caja de fusibles en el compartimento del motor
Ford C-MAX – fusibles – ubicación
| Nº | Amperaje [A] | Descripción |
| 7 | 40 | Bomba del sistema antibloqueo |
| 8 | 30 | Válvula del sistema antibloqueo |
| 9 | Sistema de pulverización de faros | |
| 10 | Ventilador del calefactor | |
| 11 | Módulo de calidad de tensión | |
| 12 | Relé de control del motor | |
| 13 | Relé del motor de arranque | |
| 14 | Parabrisas calefactado (lado derecho) | |
| 15 | Ventilador del intercooler – 1,0 l EcoBoost | |
| 16 | Parabrisas calefactado (lado izquierdo) | |
| 17 | Calentador de combustible | |
| 18 | Limpiaparabrisas | |
| 19 | 5 | Sistema antibloqueo; Módulo electrónico del programa de estabilidad. |
| 20 | 15 | Bocina |
| 21 | 5 | Interruptor de luces de freno |
| 22 | 15 | Sistema de monitorización de batería |
| 23 | 5 | Bobinas de relé; Módulo de interruptor de control de iluminación. |
| 24 | 20 | En la alimentación trasera |
| 25 | 10 | Espejos exteriores eléctricos |
| 26 | 15 | Módulo de control del sistema de transmisión |
| 27 | 15 | Embrague del aire acondicionado |
| 28 | – | No utilizado |
| 29 | 25 | Luneta trasera calefactada |
| 30 | 5 | Módulo de control del sistema de transmisión |
| 31 | – | No utilizado |
| 32 | 10 | Válvula de recirculación de gases de escape; Válvulas de control de turbulencia; Sensor de oxígeno calefactado en los gases de escape (control del motor); Relé electrónico del módulo de control del ventilador (bobina); Funcionamiento del módulo de la bomba de agua – 1,0 l EcoBoost. |
| 33 | 10 | Bobinas de encendido |
| 34 | 10 | Inyectores |
| 35 | 5 | Bobina del relé del intercooler |
| 15 | Calentador del filtro (motor diésel) | |
| 36 | 10 | Módulo de control del sistema de transmisión |
| 37 | – | No utilizado |
| 38 | 15 | Módulo de control del motor; Módulo de control de la transmisión. |
| 39 | 5 | Módulo de control de faros |
| 40 | 5 | Dirección asistida eléctrica |
| 41 | 20 | Módulo de control de la carrocería |
| 42 | 15 | Limpiaparabrisas trasero |
| 43 | 15 | Ajuste de faros |
| 44 | – | No utilizado |
| 45 | 10 | Boquillas calefactadas del limpiaparabrisas |
| 46 | 25 | Elevalunas eléctricos (delanteros) |
| 47 | 7,5 | Espejos exteriores calefactados |
| 48 | 15 | Vaporizador |
Caja de fusibles en el habitáculo
| Nº | Amperaje [A] | Descripción |
| 56 | 20 | Alimentación de la bomba de combustible |
| 57 | – | No utilizado |
| 58 | – | No utilizado |
| 59 | 5 | Alimentación del antirradar pasivo. |
| 60 | 10 | Iluminación interior; Conjunto de interruptores de la puerta del conductor; Guantera. |
| 61 | 20 | Encendedor de cigarrillos |
| 62 | 5 | Módulo del sensor de lluvia; Espejo con función de atenuación automática. |
| 63 | – | No utilizado |
| 64 | – | No utilizado |
| 65 | 10 | Apertura de la tapa trasera |
| 66 | 20 | Bloqueo de la puerta del conductor; Doble bloqueo. |
| 67 | 7,5 | Pantalla de información y entretenimiento |
| 68 | 15 | Bloqueo de la columna de dirección |
| 69 | 5 | Conjunto de intermitentes |
| 70 | 20 | Cierre centralizado |
| 71 | 10 | Aire acondicionado |
| 72 | 7,5 | Módulo de control en el volante |
| 73 | 7,5 | Alarma, diagnóstico del sistema a bordo II |
| 74 | 15 | Faros |
| 75 | 15 | Faros antiniebla delanteros |
| 76 | 10 | Bombilla de luz de marcha atrás |
| 77 | 20 | Bomba del limpiaparabrisas |
| 78 | 5 | Interruptor de encendido o botón de arranque. |
| 79 | 15 | Módulo de asistencia por voz; Radio; Sistema de navegación; Reproductor de DVD; Cambiador de CD; Botón de bloqueo de puertas. |
| 80 | – | No utilizado |
| 81 | 5 | Sensor de movimiento interior; Receptor de radio; Parasoles. |
| 82 | 20 | Masa de la bomba del limpiaparabrisas |
| 83 | 20 | Base del cierre centralizado |
| 84 | 20 | Bloqueo de la puerta del conductor y doble bloqueo de la base |
| 85 | 7,5 | Radio; Sistema de navegación; Interruptor del airbag del pasajero; Interruptor de asientos delanteros calefactados; Calefacción en parado; Módulo manual de calefacción del aire acondicionado. |
| 86 | 10 | Sistema de mantenimiento |
| 87 | – | No utilizado |
| 88 | – | No utilizado |
| 89 | – | No utilizado |
Caja de fusibles en el maletero
| Número | Amperaje [A] | Descripción |
| 1 | – | No utilizado |
| 2 | 10 | Módulo del vehículo sin llave |
| 3 | 5 | Manijas de las puertas del vehículo sin llave |
| 4 | 25 | Módulo de puerta (delantera izquierda) (elevalunas eléctricos, cierre centralizado, espejo exterior con mecanismo de plegado eléctrico, espejo exterior calefactado) |
| 5 | 25 | Módulo de puerta (delantera derecha) (elevalunas eléctricos, cierre centralizado, espejo exterior con mecanismo de plegado eléctrico, espejo exterior calefactado) |
| 6 | 25 | Módulo de puerta (trasera izquierda) (elevalunas eléctricos) |
| 7 | 25 | Módulo de puerta (trasera derecha) (elevalunas eléctricos) |
| 8 | 10 | Bocina de alarma |
| 9 | 25 | Asiento del conductor con control eléctrico |
| 10 | – | No utilizado |
| 11 | – | No utilizado |
| 12 | 10 | Módulo de aire acondicionado |
| 13 | 5 | Módulo del conjunto de indicadores |
| 14 | 7,5 | Pantalla de información y entretenimiento; Módulo GPS (con módulo start-stop). |
| 15 | 15 | Unidad de audio; Módulo del panel de control del sistema de audio. |
| 16 | – | No utilizado |
| 17 | – | No utilizado |
| 18 | – | No utilizado |
| 19 | – | No utilizado |
| 20 | – | No utilizado |
| 21 | – | No utilizado |
| 22 | – | No utilizado |
| 23 | – | No utilizado |
| 24 | 30 | Inversor de potencia |
| 25 | 25 | Puerta eléctrica |
| 26 | 40 | Accesorios, módulo de remolque |
| 27 | – | No utilizado |
| 28 | – | No utilizado |
| 29 | 5 | Monitor de ángulo muerto; Asistencia de mantenimiento de carril; Parada activa en ciudad; Cámara de marcha atrás (sin módulo start-stop). |
| 5 | Señal de encendido extendida (con módulo start-stop) | |
| 30 | 5 | Módulo de asistencia al estacionamiento |
| 31 | – | No utilizado |
| 32 | 5 | Inversor de potencia |
| 33 | – | No utilizado |
| 34 | 15 | Asiento del conductor calefactado |
| 35 | 15 | Asiento del pasajero delantero calefactado |
| 36 | – | No utilizado |
| 37 | 20 | Sistema de parasoles |
| 38 | – | No utilizado |
| 39 | – | No utilizado |
| 40 | – | No utilizado |
| 41 | – | No utilizado |
| 42 | – | No utilizado |
| 43 | – | No utilizado |
| 44 | – | No utilizado |
| 45 | – | No utilizado |
| 46 | 5 | Monitor de ángulo muerto; Asistencia de mantenimiento de carril; Cámara de marcha atrás (con módulo start-stop) |
Ford C-MAX (2015) – esquema de la caja de fusibles (hasta el 22-06-2015)
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford C-MAX (2015) es el fusible F61 en la caja de fusibles del habitáculo.
Caja de fusibles en el compartimento del motor
| Nº | Amp [A] | Descripción |
| F7 | 40 ** | Sistema de prevención de bloqueo de ruedas; Programa electrónico de estabilidad. |
| F8 | 30 ** | Programa electrónico de estabilidad |
| F9 | 20 ** | Dispositivo de pulverización de faros |
| F10 | 40 ** | Motor del ventilador |
| F11 | 30 ** | Módulo Auto-Start-Stop |
| F12 | 30 ** | Módulo de control del sistema de transmisión |
| F13 | 30 ** | Relé del motor de arranque |
| F14 | 40 ** | Elemento calefactado del parabrisas delantero en el lado derecho |
| F15 | 25 * | Ventilador del intercooler (1,0 l) |
| 40 ** | Relé del ventilador de refrigeración 1 | |
| F 16 | 40 ** | Elemento calefactado del parabrisas delantero en el lado izquierdo |
| F17 | 20 ** | Calefactor auxiliar |
| F18 | 20 ** | Limpiaparabrisas |
| F19 | 5 * | Sistema de prevención de bloqueo de ruedas; Programa electrónico de estabilidad. |
| F20 | 15 * | Bocina |
| F21 | 5 * | Luces de freno |
| F22 | 15 * | Sistema de monitorización de batería |
| F23 | 5 * | Bobinas de relé; Control de iluminación. |
| F24 | 20 ** | Toma de corriente en el maletero |
| F25 | – | No utilizado |
| F26 | 25 * | Módulo de control de la transmisión (TMC 6F35) |
| 15 * | Módulo de control de la transmisión (TMC MPS6) |
| F27 | 15 * | Interruptor del aire acondicionado |
| F28 | 7,5 * | Cámara trasera. Sistema de advertencia de colisión |
| F29 | – | No utilizado |
| F30 | 5 * | Módulo de control del sistema de transmisión |
| F31 | – | No utilizado |
| F32 | 10 * | Módulo de control del sistema de transmisión; Relé del módulo del ventilador de refrigeración (bobina); Funcionamiento del módulo de la bomba de agua – 1,0 l EcoBoost. |
| F33 | 15 * | Módulo de control del sistema de transmisión; Bobinas de encendido. |
| F34 | 10 * | Módulo de control del sistema de transmisión |
| F35 | 10 * | Sensor de presencia de agua en el combustible; Módulo de control del sistema de transmisión; Bobinas de encendido. |
| F36 | – | No utilizado |
| F37 | – | No utilizado |
| F38 | 15 * | Módulo de control del sistema de transmisión |
| F39 | 5 * | Ajuste de faros |
| F40 | 5 * | Dirección asistida electrónica |
| F41 | 20 ** | Módulo de control de la carrocería |
| F42 | – | No utilizado |
| F43 | 15 * | Ajuste de faros; Iluminación frontal adaptativa. |
| F44 | 5 * | Control de crucero adaptativo |
| F45 | 10 * | Boquilla calefactada del lavaparabrisas |
| F46 | 25 * | Ventilador de refrigeración |
| F47 | – | No utilizado |
| F48 | 15 * | Vaporizador del filtro de partículas |
| * Mini fusibles** Fusibles de cartucho | ||
| Relé | Descripción |
| R1 | Ventilador del intercooler |
| R2 | Bocina |
| R3 | Vaporizador del filtro de partículas |
| R4 | Relé de encendido/apagado de los limpiaparabrisas delanteros |
| R5 | Sistema de pulverización de faros |
| R6 | Relé de nivel alto/bajo de los limpiaparabrisas delanteros |
| R7 | Parabrisas calefactado |
| R8 | Relé del ventilador de refrigeración |
| R9 | No utilizado |
| R10 | Relé del ventilador de refrigeración |
| R11 | Embrague del aire acondicionado |
| R12 | Relé del ventilador de refrigeración |
| R13 | Motor del ventilador |
| R14 | Módulo de control del motor |
| R15 | Relé del motor de arranque |
| R16 | Encendido |
Caja de fusibles en el habitáculo
| Nº | Amp [A] | Descripción |
| F56 | 20 | Bomba de combustible |
| F57 | – | No utilizado |
| F58 | – | No utilizado |
| F59 | 5 | Transceptor pasivo antirrobo |
| F60 | 10 | Iluminación interior; Conjunto de interruptores de la puerta del conductor; Lámpara de guantera; Luz ambiental. |
| F61 | 20 | Encendedor de cigarrillos delantero; Puntos de alimentación auxiliar traseros. |
| F62 | 5 | Limpiaparabrisas automático; Sensor de humedad; Espejo interior con función de atenuación automática. |
| F63 | 10 | Control de crucero adaptativo |
| F64 | – | No utilizado |
| F65 | 10 | Apertura del portón trasero |
| F66 | 20 | Bloqueo de la puerta del conductor; Bloqueo de la tapa de combustible; Doble cierre centralizado. |
| F67 | 7,5 | Módulo SYNC; Módulo del sistema de posicionamiento global; Pantalla de información y entretenimiento. |
| F68 | 15 | Bloqueo eléctrico de la columna de dirección |
| F69 | 5 | Conjunto de intermitentes |
| F70 | 20 | Cierre centralizado |
| F71 | 7,5 | Aire acondicionado |
| F72 | 7,5 | Módulo de control |
| F73 | 7,5 | Conexión de datos; Indicador de batería. |
| F74 | 15 | Faros |
| F75 | 15 | Faros antiniebla delanteros |
| F76 | 10 | Luces de marcha atrás |
| F77 | 20 | Bomba del lavaparabrisas delantero y trasero |
| F78 | 5 | Encendido; Pulsador de encendido; Módulo del vehículo sin llave. |
| F79 | 15 | Unidad de audio; Interruptor de luces de emergencia; Panel de revestimiento electrónico. |
| F80 | 20 | Techo corredizo |
| F81 | 5 | Sensor de movimiento interno; Receptor de radio. |
| F82 | 20 | Bomba del lavaparabrisas delantero y trasero |
| F83 | 20 | Cierre centralizado |
| F84 | 20 | Desbloqueo de la puerta del conductor; Desbloqueo de la tapa de combustible; Doble cierre centralizado. |
| F85 | 7,5 | Aire acondicionado; Relé del limpiaparabrisas; Calefactor auxiliar; Radio; Control de crucero adaptativo. |
| F86 | 10 | Módulo de control de restricciones; Sistema de clasificación de pasajeros. |
| F87 | 15 | Volante calefactado |
| F88 | 20 | Módulo de calidad de tensión |
| F89 | – | No utilizado |
Caja de fusibles en el maletero
| Nº | Amp [A] | Descripción |
| F1 | 5 * | |
| F2 | – | No utilizado |
| F3 | 5 * | Manijas de las puertas del vehículo sin llave |
| F4 | 25 * | Control de la puerta delantera izquierda |
| F5 | 25 * | Control de la puerta delantera derecha |
| F6 | 25 * | Control de la puerta trasera izquierda |
| F7 | 25 * | Control de la puerta trasera derecha |
| F8 | 10 * | Alarma antirrobo |
| F9 | 25 * | Asiento del conductor |
| F10 | 25 * | Elevalunas eléctricos |
| F11 | 5 | Alimentación de la bobina del relé |
| F12 | – | No utilizado |
| F13 | – | No utilizado |
| F14 | – | No utilizado |
| F15 | – | No utilizado |
| F 16 | – | No utilizado |
| F18 | – | No utilizado |
| F19 | – | No utilizado |
| F20 | – | No utilizado |
| F21 | – | No utilizado |
| F22 | – | No utilizado |
| F23 | – | No utilizado |
| F24 | 30 ** | Convertidor de potencia CC/CA |
| F25 | 25 * | Portón trasero eléctrico |
| F26 | 40 ** | Módulo de remolque |
| F27 | 30 ** | Desempañador de la luneta trasera |
| F28 | – | No utilizado |
| F29 | 5 * | Monitor de ángulo muerto; Sistema de mantenimiento de carril; Ciudad activa; Cámara trasera. |
| F30 | 5 * | Módulo de asistencia al estacionamiento |
| F31 | – | No utilizado |
| F32 | 5 * | Convertidor de potencia CC/CA |
| F33 | 15 * | Relé del limpiaparabrisas trasero |
| F34 | 15 * | Asiento del conductor calefactado |
| F35 | 15 * | Asiento del pasajero calefactado |
| F36 | – | No utilizado |
| F37 | 15 | Parasol |
| F38 | – | No utilizado |
| F39 | – | No utilizado |
| F40 | – | No utilizado |
| F41 | – | No utilizado |
| F42 | – | No utilizado |
| F43 | – | No utilizado |
| F44 | 10 | Espejos exteriores eléctricos |
| F45 | 7,5 | Espejos exteriores calefactados |
| F46 | – | No utilizado |
| * Mini fusibles** Fusibles de cartucho | ||
| Relé | Descripción |
| R1 | Arranque |
| R2 | Luneta trasera calefactada |
| R3 | Limpiaparabrisas trasero |
| R4 | No utilizado |
| R5 | Señal acústica antirrobo |
| R6 | Alimentación de accesorios con retardo |
Ford C-MAX (2015-2019) – esquema de la caja de fusibles (desde el 23-06-2015)
Año de fabricación: 2015, 2016, 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford C-MAX es el fusible F61 en la caja de fusibles del habitáculo y el F24 en la caja de fusibles del compartimento del motor.
Caja de fusibles en el compartimento del motor
| Nº | Amperios [A] | Descripción |
| F7 | 40 ** | Sistema de prevención de bloqueo de ruedas; Programa electrónico de estabilidad. |
| F8 | 30 ** | Programa electrónico de estabilidad |
| F9 | 20 ** | Sistema de pulverización de faros |
| F10 | 40 ** | Motor del ventilador |
| F11 | 30 ** | Módulo Auto-Start-Stop |
| F12 | 30 ** | Módulo de control del sistema de transmisión |
| F13 | 30 ** | Relé del motor de arranque |
| F14 | 40 ** | Elemento calefactado del parabrisas delantero en el lado derecho. |
| F15 | 25 * | Ventilador del intercooler (1,0 l) |
| 40 ** | Relé del ventilador de refrigeración 1 | |
| F 16 | 40 ** | Elemento calefactado del parabrisas delantero en el lado izquierdo. |
| F17 | 20 ** | Calefacción auxiliar |
| F18 | 20 ** | Limpiaparabrisas |
| F19 | 5 * | Sistema de prevención de bloqueo de ruedas; Programa electrónico de estabilidad. |
| F20 | 15 * | Bocina |
| F21 | 5 * | Luces de freno |
| F22 | 15 * | Sistema de monitorización de batería |
| F23 | 5 * | Bobinas de relé; Control de iluminación. |
| F24 | 20 ** | Toma de corriente en el maletero |
| F25 | – | No utilizado |
| F26 | 25 * | Módulo de control de la transmisión (TMC 6F35). |
| 15 * | Módulo de control de la transmisión (TMC MPS6). |
| F27 | 15 * | Embrague del aire acondicionado |
| F28 | 7,5 * | Cámara trasera. Sistema de aviso de colisión |
| F29 | – | No utilizado |
| F30 | 5 * | Módulo de control del sistema de transmisión |
| F31 | – | No utilizado |
| F32 | 10 * | Módulo de control del sistema de transmisión; Relé del módulo del ventilador de refrigeración |
| F33 | 15 * | Módulo de control del sistema de transmisión; Bobinas de encendido. |
| F34 | 10 * | Módulo de control del sistema de transmisión |
| F35 | 10 * | Sensor de presencia de agua en el combustible; Módulo de control del sistema de transmisión; Bobinas de encendido. |
| F36 | – | No utilizado |
| F37 | – | No utilizado |
| F38 | 15 * | Módulo de control del sistema de transmisión |
| F39 | 5 * | Ajuste de faros |
| F40 | 5 * | Dirección asistida electrónica |
| F41 | 20 ** | Módulo de control de la carrocería |
| F42 | – | No utilizado |
| F43 | 15 * | Ajuste de faros; Iluminación frontal adaptativa. |
| F44 | 5 * | Control de crucero adaptativo |
| F45 | 10 * | Boquilla calefactada del lavaparabrisas |
| F46 | 25 * | Ventilador de refrigeración |
| F47 | – | No utilizado |
| F48 | 15 * | Sistema de desempañado de la luneta trasera |
| * Mini fusibles** Fusibles de cartucho | ||
| Relé | Descripción |
| R1 | Ventilador del intercooler |
| R2 | Bocina |
| R3 | Dispositivo de descongelación del filtro de partículas |
| R4 | Relé del ventilador de refrigeración. |
| R5 | Relé de encendido/apagado de los limpiaparabrisas delanteros. |
| R6 | Relé de alta/baja velocidad del limpiaparabrisas delantero. |
| R7 | Parabrisas calefactado |
| R8 | Relé del ventilador de refrigeración |
| R9 | Boquilla de pulverización de faros |
| R10 | Relé del motor de arranque |
| R11 | Embrague del aire acondicionado |
| R12 | Relé del ventilador de refrigeración |
| R13 | Motor del ventilador |
| R14 | Módulo de control del motor |
| R15 | Relé del motor de arranque |
| R16 | Encendido |
Caja de fusibles en el habitáculo
| Número | Amperios [A] | Descripción |
| F56 | 20 | Bomba de combustible |
| F57 | – | No utilizado |
| F58 | – | No utilizado |
| F59 | 5 | Transceptor de alarma pasiva |
| F60 | 10 | Iluminación interior; Conjunto de interruptores de la puerta del conductor; Lámpara de guantera; Iluminación ambiental. |
| F61 | 20 | Encendedor de cigarrillos delantero; Puntos de alimentación auxiliar traseros. |
| F62 | 5 | Limpiaparabrisas automático; Sensor de humedad; Espejo con atenuación automática. |
| F63 | 10 | Control de crucero adaptativo |
| F64 | – | No utilizado |
| F65 | 10 | Apertura del portón trasero |
| F66 | 20 | Bloqueo de la puerta del conductor; Bloqueo de la tapa de combustible; Doble cierre centralizado. |
| F67 | 7,5 | Módulo SYNC; Módulo de posicionamiento global; Pantalla de información y entretenimiento. |
| F68 | 15 | Bloqueo eléctrico de la columna de dirección |
| F69 | 5 | Conjunto de intermitentes |
| F70 | 20 | Cierre centralizado |
| F71 | 7,5 | Aire acondicionado |
| F72 | 7,5 | Módulo de control |
| F73 | 7,5 | Datos de interfaz; Indicador de batería. |
| F74 | 15 | Faros |
| F75 | 15 | Faros antiniebla delanteros |
| F76 | 10 | Luces de marcha atrás |
| F77 | 20 | Bomba del lavaparabrisas delantero y trasero |
| F78 | 5 | Encendido; Interruptor de encendido; Módulo del vehículo sin llave. |
| F79 | 15 | Unidad de audio; Interruptor de luces de emergencia; Panel de revestimiento electrónico. |
| F80 | 20 | Techo corredizo |
| F81 | 5 | Sensor de movimiento interior; Receptor de radiofrecuencia. |
| F82 | 20 | Bomba del lavaparabrisas delantero y trasero |
| F83 | 20 | Cierre centralizado |
| F84 | 20 | Desactivación de la puerta del conductor; Desactivación del tapón de combustible; Doble cierre centralizado. |
| F85 | 7,5 | Aire acondicionado; Relé del limpiaparabrisas trasero; Calefacción auxiliar; Receptor de radio; Control de crucero adaptativo. |
| F86 | 10 | Módulo de control de límites; Sistema de clasificación de pasajeros. |
| F87 | 15 | Volante calefactado |
| F88 | 20 | Módulo de calidad de tensión |
| F89 | – | No utilizado |
Caja de fusibles en el maletero
| Nº | Amperios [A] | Descripción |
| F1 | 5 * | Cargador inalámbrico |
| F2 | – | No utilizado |
| F3 | 5 * | Manijas de las puertas del vehículo sin llave |
| F4 | 25 * | Control de la puerta delantera izquierda |
| F5 | 25 * | Control de la puerta delantera derecha |
| F6 | 25 * | Control de la puerta trasera izquierda |
| F7 | 25 * | Control de la puerta trasera derecha |
| F8 | 10 * | Alarma antirrobo |
| F9 | 25 * | Asiento del conductor |
| F10 | 25 * | Elevalunas eléctricos |
| F11 | 5 | Alimentación de la bobina del relé |
| F12 | – | No utilizado |
| F13 | – | No utilizado |
| F14 | – | No utilizado |
| F15 | – | No utilizado |
| F 16 | – | No utilizado |
| F18 | – | No utilizado |
| F19 | – | No utilizado |
| F20 | – | No utilizado |
| F21 | – | No utilizado |
| F22 | – | No utilizado |
| F23 | – | No utilizado |
| F24 | 30 ** | Convertidor de potencia CC/CA |
| F25 | 25 * | Portón trasero eléctrico |
| F26 | 40 ** | Módulo de remolque |
| F27 | 30 ** | Desempañador de la luneta trasera |
| F28 | – | No utilizado |
| F29 | 5 * | Monitor de ángulo muerto; Sistema de mantenimiento de carril; Ciudad activa; Cámara trasera. |
| F30 | 5 * | Módulo de asistencia al estacionamiento |
| F31 | – | No utilizado |
| F32 | 5 * | Convertidor de potencia CC/CA |
| F33 | 15 * | Relé del limpiaparabrisas trasero |
| F34 | 15 * | Asiento del conductor calefactado |
| F35 | 15 * | Asiento del pasajero calefactado |
| F36 | – | No utilizado |
| F37 | 15 | Parasol |
| F38 | – | No utilizado |
| F39 | – | No utilizado |
| F40 | – | No utilizado |
| F41 | – | No utilizado |
| F42 | – | No utilizado |
| F43 | – | No utilizado |
| F44 | 10 | Espejos exteriores ajustables eléctricamente |
| F45 | 7,5 | Espejos exteriores calefactados |
| F46 | – | No utilizado |
| * Mini fusibles** Fusibles de cartucho | ||
| Relé | Descripción |
| R1 | Arranque |
| R2 | Luneta trasera calefactada |
| R3 | Limpiaparabrisas trasero |
| R4 | No utilizado |
| R5 | Señal acústica antirrobo |
| R6 | Alimentación de accesorios con retardo |
Acerca del Ford C-MAX (2003-2019)
El Ford C-MAX, fabricado entre 2003 y 2019, es un vehículo multiusos compacto (MPV) que ofrece un interior espacioso y flexibilidad para las necesidades familiares. Este modelo es conocido por su fiabilidad y comodidad durante la conducción. El Ford C-MAX estuvo disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban un rendimiento equilibrado y un consumo de combustible eficiente. A lo largo de los años, ha pasado por varias modernizaciones que han mejorado su equipamiento tecnológico y sus características de seguridad, lo que lo ha convertido en una opción popular entre los conductores que buscan un vehículo práctico y cómodo.
Esquema de la caja de fusibles del Ford C-MAX
Esta página muestra el esquema de la caja de fusibles del Ford C-MAX, que es esencial para identificar y reemplazar los fusibles. En un Ford C-MAX típico, la caja de fusibles se encuentra en el habitáculo, generalmente debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante tener acceso a información precisa sobre su configuración.
