Ford Escape (2001-2022) – caja de fusibles
2001, 2002, 2003, 2004, 2005, 2006, 2007.
Caja de fusibles del habitáculo
El panel de fusibles se encuentra en el panel trasero izquierdo (2001-2004) o en el lado derecho de la consola central, junto al salpicadero (2005-2007). Retire la tapa del panel para acceder a los fusibles. Utilice la herramienta extractora de fusibles, situada en la tapa del panel de fusibles, para extraer un fusible.

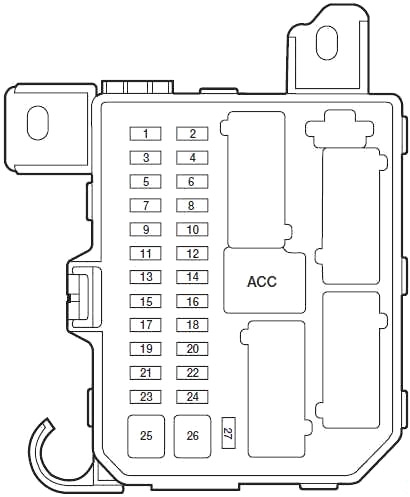

Esquema 2001-2004
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 5 | Válvula solenoide de control del depósito de expansión |
| 2 | 5 | Relé del ventilador (bobina), interruptor de presión para PCM, relé del ventilador (bobina), relé de descongelación trasera (bobina; hasta 2002) |
| 3 | 10 | Motor del limpiaparabrisas trasero, motor del lavaparabrisas trasero, relé del limpiaparabrisas trasero (bobina) |
| 4 | 10 | Módulo de control de tracción total, Cluster (advertencia de control de límites) |
| 5 | 5 | Unidad ABS (EVAC & FILL), unidad ASC, módulo de control de límites (RCM), software principal ASC para unidad ASC, interruptor de resorte de reloj (situación a 2003) |
| 6 | 10 | Unidad de intermitencia, luces de marcha atrás, módulo de asistencia al estacionamiento (PAM; desde 2003) |
| 7 | 10 | Transceptor pasivo antirrobo (PATS), módulo de control de límites, fusible EWG (situación a 2003) |
| 8 | 10 | Cluster, relé de bloqueo de transmisión (bobina), señal O/D para PCM, GEM (desde 2003), espejo automático E/C (desde 2003) |
| 9 | 3 | Relé PCM (bobina), relé del ventilador 1, 2, 3 (bobina), relé del aire acondicionado (bobina) |
| 10 | 20 | Motor del limpiaparabrisas delantero, motor del lavaparabrisas delantero |
| 11 | 10 | Relé ACC (bobina), bobina de bloqueo de llave, GEM, relé IGN (bobina; hasta 2002), relé de arranque (bobina; hasta 2002) |
| 12 | 5 | Radio, reloj (hasta 2002) |
| 13 | — | No se utiliza |
| 14 | 20 | Encendedor de cigarrillos |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 15 | 15 | Relé de luces de posición, luces de posición delanteras, luces de matrícula, luces traseras, relé de luces de posición (bobina), fusible de remolque, fusible de iluminación |
| 16 | 10 | Cluster, espejo eléctrico, GEM, asientos calefactables (situación a 2003) |
| 17 | 15 | Motor del techo solar |
| 18 | 5 | Iluminación: Cluster, Grupo de calefacción, Radio, Interruptor de luces de emergencia, Interruptor de descongelación trasera, Interruptor 4WD, Interruptor de faros antiniebla delanteros |
| 19 | 10 | Amplificador de subwoofer |
| 20 | 15 | Intermitentes, intermitentes laterales delanteros, intermitentes delanteros, intermitentes traseros, intermitente de remolque, intermitente |
| 21 | 10 | Luces de posición del remolque |
| 22 | 15 | No se utiliza |
| 23 | 20 | desde 2002: Relé de la bocina |
| 15 | hasta 2001: Bocina | |
| 24 | 15 | Luces de freno, luz de freno alta, luz de freno de remolque, unidad ABS, unidad ASC (interruptor de posición del pedal de freno), PCM, solenoide de transmisión |
| 25 | 30 | Motores de elevalunas eléctricos |
| 26 | 30 | Motores de cierre eléctrico, GEM (bobina del relé de cierre de puertas), asiento, relé 4WD (situación a 2003) |
| 27 | 10 | GEM, Audio, Cluster, Iluminación interior, Luz de mapa, Luz de carga, Conexión de enlace de datos (situación a 2003) |
| ACC | Relé de accesorios | |
Esquema 2005-2007
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Luces de remolque |
| 2 | — | No se utiliza |
| 3 | 15 | Luces de posición delanteras y traseras |
| 4 | 10 | Arranque |
| 5 | 2 | Módulo de control del sistema de propulsión (relé PCM), relé de la bomba de combustible, relé del ventilador principal, relé del ventilador de alta/baja velocidad 2, módulo PATS |
| 6 | 15 | Luz de freno central de montaje alto (CHMSL), luces de freno, PCM, sistema de frenos antibloqueo (ABS), control de velocidad, interruptor de encendido/apagado del freno |
| 7 | 10 | Conjunto de indicadores, conector de diagnóstico, interruptor del espejo eléctrico, radio |
| 8 | 5 | desde 2007: Válvula de purga del depósito |
| 9 | 30 | Cierres eléctricos de puertas, asientos eléctricos |
| 10 | 15 | Espejos calefactables |
| 11 | 15 | Techo solar, espejo electrocrómico |
| 12 | 5 | Radio |
| 13 | — | No se utiliza |
| 14 | — | No se utiliza |
| 15 | 30 | Elevalunas eléctricos |
| 16 | 15 | Subwoofer |
| 17 | 15 | Luces de cruce |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 18 | 10 | 4WD |
| 19 | — | No se utiliza |
| 20 | 15 | Bocina |
| 21 | 10 | hasta 2006: Motor del limpiaparabrisas trasero, limpiaparabrisas trasero |
| 15 | desde 2007: Motor del limpiaparabrisas trasero, limpiaparabrisas trasero | |
| 22 | 10 | Panel de instrumentos |
| 23 | — | No se utiliza |
| 24 | 20 | Encendedor de cigarrillos |
| 25 | 20 | Motor del limpiaparabrisas delantero, sistema de chorro del limpiaparabrisas delantero |
| 26 | 5 | Interruptor de modo del sistema de aire acondicionado |
| 27 | 5 | Válvula de purga del depósito (hasta 2006), interruptor de cancelación del control de velocidad |
| 28 | 10 | Panel de instrumentos |
| 29 | 10 | Asistencia al estacionamiento trasero |
| 30 | — | No se utiliza |
| 31 | — | No se utiliza |
| 32 | 10 | Bloqueo de la transmisión del freno |
| 33 | 15 | Módulo de airbag, luz indicadora de desactivación del airbag del pasajero (PAD), sensor de clasificación del pasajero (OCS) |
| 34 | 5 | Módulo ABS, Evac and Fill, Control de velocidad |
| 35 | 5 | Módulo de asientos calefactables, 4WD |
Caja de fusibles del compartimento del motor
La caja de fusibles de distribución de energía se encuentra en el compartimento del motor.
Esquema 2001-2004
| Fusible | Amperios [A] | Descripción |
|---|---|---|
| Fusible | Amperios [A] | Descripción |
| Bocina | 15 | Bocina |
| H/L LH | 15 | Faro (alto/bajo izquierdo, luces de carretera) |
| H/L RH | 15 | Faro (alto/bajo derecho, luces de carretera) |
| EWG | 5 | EWG (KPWR) |
| ON GO | 15 | HEGO 1,2, CMS 1,2, VMV |
| COMBUSTIBLE | 20 | Bomba de combustible, EWG (FPM) |
| ASIENTOS CALEFACTABLES | 30 | Asientos calefactables (si están presentes) |
| INJ | 30 | EEC (VPWR), EVR, MAF, I AC, setto, fusible HEGO (situación a 2003) |
| PRINCIPAL | 120 | Principal |
| ALT | 15 | Alternador/regulador |
| DRL | 15 | Unidad de luces de circulación diurna (DRL) (alimentación), relé DRL |
| DRL2 | 15 | Módulo DRL |
| HLEV | 10 | DHLEV |
| PWR 1 | 15 | Punto de alimentación auxiliar |
| NIEBLA | 20 | Faros antiniebla, intermitente de faros antiniebla |
| Aire acondicionado | 15 | Control del aire acondicionado |
| ABS | 25 | Sistema de frenos antibloqueo (ABS) SOL, EVAC & FILL (situación a 2003) |
| PWR 2 | 15 | Punto de alimentación auxiliar |
| PRINCIPAL IG | 40 | Motor de arranque |
| HTR | 40 | Motor del ventilador, relé del motor del ventilador |
| BTN 1 | 40 | JB – Relé de accesorios, radio, relé TNS, encendedor de cigarrillos, salpicadero, espejo eléctrico, GEM, relé de retardo de accesorios (situación a 2003), elevalunas eléctricos (situación a 2003), techo solar (situación a 2003), reloj (hasta 2002) |
| Fusible | Amperios [A] | Descripción |
|---|---|---|
| (ABS) | 60 | Motor ABS, EVAC & FILL (situación a 2003) |
| BTN 2 | 40 | JB – Radio, cambiador de CD, Cluster, luces de techo, luces de mapa, luces de carga, relé de bocina (desde 2003), GEM, cierres eléctricos (desde 2003), control de velocidad (desde 2003) |
| VENTILADOR PRINCIPAL | 40 (2,0 l) 50 (3,0 l) |
Ventilador principal |
| RDEF | 30 | Descongelación trasera |
| VENTILADOR AUXILIAR | 40 (2,0 l) 50 (3,0 l) |
Ventilador auxiliar |
| EWG PRINCIPAL ISO | Relé EWG | |
| BOMBA DE COMBUSTIBLE ISO | Relé de la bomba de combustible | |
| VENTILADOR PRINCIPAL ISO | Relé de control del ventilador de baja velocidad (motor 2,0 l) | |
| Relé de control del ventilador de alta velocidad (motor 3,0 l) | ||
| AÑADIR VENTILADOR ISO | Relé de control del ventilador de alta velocidad (motor 2,0 l) | |
| Relé de control del ventilador de baja velocidad (motor 3,0 l) | ||
| RELÉ DEF ISO | Relé de descongelación trasera | |
| RELÉ ST ISO | Relé del motor de arranque | |
| AÑADIR VENTILADOR 2 ISO | Relé de control del ventilador de alta velocidad 2 (motor 3,0 l) | |
| Relé de control del ventilador de velocidad media (motor 2,0 l) | ||
| RELÉ ANTI-NIEBLA MICRO | Relé de faros antiniebla | |
| RELÉ DE AIRE ACONDICIONADO MICRO | Relé del compresor del aire acondicionado | |
| RELÉ H/L MICRO | Faro (relé de alta/baja, derecha/izquierda) | |
| DIODO | — | |
| DIODO | — | |
Esquema 2005-2007
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | — | No se utiliza |
| 2 | 25 | Potencia del faro |
| 3 | 25 | Luces de carretera, intermitentes, luces interiores, potencia de los faros |
| 4 | 5 | Mantiene la alimentación (KA PWR) |
| 5 | 15 | Sensores de oxígeno calentados en los gases de escape (HEGO) |
| 6 | 20 | Bomba de combustible |
| 7 | 40 | Relé RUN/ACC – espejo electrocrómico, encendedor de cigarrillos, limpiaparabrisas delanteros y traseros |
| 8 | 30 | Módulo de control del sistema de propulsión (PCM), inyectores y bobina |
| 9 | 15 | Alternador |
| 10 | 30 | Asientos calefactables |
| 11 | 10 | PCM |
| 12 | 20 | Punto de alimentación |
| 13 | 20 | Faros antiniebla |
| 14 | 15 | Control del aire acondicionado, relé del aire acondicionado |
| 15 | 30 | Válvula solenoide del sistema de frenos antibloqueo (ABS) |
| 16 | 25 | Panel de fusibles I/P (RUN/START) |
| 17 | 50 | Encendido (principal) |
| 18 | 40 | Motor del ventilador |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 19 | 40 | Relé de retardo de accesorios – subwoofer y 4WD, luces de cruce |
| 20 | 60 | ABS |
| 21 | 40 | Bocina, CHMSL, panel de instrumentos, cierres eléctricos y asientos eléctricos |
| 22 | 40 (I4) 50 (V6) |
Ventilador de refrigeración |
| 23 | 40 | Calefactor de la luneta trasera, relé de luces de posición |
| 24 | 40 (I4) 50 (V6) |
Ventilador de alta/baja velocidad |
| 25 | — | Bola |
| R2 | Relé PCM | |
| R3 | Relé de la bomba de combustible | |
| R4 | Relé del ventilador de refrigeración | |
| R5 | Relé del ventilador de alta/baja velocidad 1 | |
| R6 | Relé del motor del ventilador | |
| R7 | Relé de arranque | |
| R8 | Relé del ventilador de alta/baja velocidad 2 | |
| R9 | Relé de faros antiniebla | |
| R10 | Relé del aire acondicionado | |
| D1 | No se utiliza | |
| D2 | Diodo del aire acondicionado | |
Ford Escape (2008-2012) – esquema de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Escape (2008-2012) es el fusible 20(?) en la caja de fusibles.

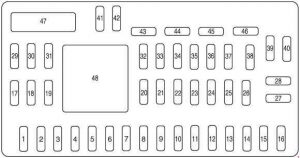

Caja de fusibles en el habitáculo
La caja de fusibles se encuentra en el lado derecho de la consola central, junto al salpicadero.
| Nº | [A] | Descripción |
| 1 | 30 | No utilizado (reserva) |
| 2 | 15 | Interruptor / desactivación del freno |
| 3 | 15 | Módulo SYNC ® |
| 4 | 30 | Techo panorámico |
| 5 | 10 | Iluminación del teclado, bloqueo del freno (BSI), panel de fusibles del habitáculo, SPDJB |
| 6 | 20 | Intermitentes, luces de freno |
| 7 | 10 | Luces principales (izquierda) |
| 8 | 10 | Luces principales (derecha) |
| 9 | 15 | Iluminación interior |
| 10 | 15 | Iluminación |
| 11 | 10 | Tracción a las cuatro ruedas |
| 12 | 7,5 | Interruptor de alimentación del espejo |
| 13 | 7,5 | hasta 2008: Válvula de purga del depósito |
| 14 | 10 | FCIM (botones de radio), módulo de pantalla frontal, módulo GPS |
| 16 | 15 | No utilizado (reserva) |
| 17 | 20 | Toda la alimentación del motor de bloqueo, liberación del portón trasero, liberación de la ventana del portón trasero |
| 18 | 20 | Asiento calefactable |
| 19 | 25 | Limpiaparabrisas trasero |
| 20 | 15 | Conexiones de datos |
| 21 | 15 | Faros antiniebla |
| 22 | 15 | Luces de estacionamiento |
| 23 | 15 | Luces de carretera |
| 24 | 20 | Relé de la bocina |
| 25 | 10 | Luces bajo demanda |
| 26 | 10 | Conjunto de indicadores del salpicadero |
| 27 | 20 | Arranque |
| 28 | 5 | Radio |
| 29 | 5 | Conjunto de indicadores del salpicadero |
| 30 | 5 | Cancelación de sobrecarga |
| 31 | 10 | Módulo de control de restricciones |
| 32 | 10 | Módulo de vídeo de la cámara trasera |
| 33 | 10 | Interruptor de control de velocidad |
| 34 | 5 | Interruptor de ajuste de velocidad, ABS |
| 35 | 10 | Tracción a las cuatro ruedas, EPAS (sistema de dirección), módulo de asistencia al estacionamiento |
| 36 | 5 | Transceptor del sistema de seguridad pasiva (PATS) |
| 37 | 10 | Control de clima |
| 38 | 20 | Subwoofer / Amplificador (radio audiófila) |
| 39 | 20 | Radio |
| 40 | 20 | Punto de alimentación delantero |
| 41 | 15 | Interruptores de bloqueo de puertas del conductor / pasajero, espejo electrocrómico, brújula, iluminación ambiental, techo panorámico, pantalla de la cámara en el espejo |
| 42 | 10 | No utilizado (reserva) |
| 43 | 10 | Lógica del limpiaparabrisas trasero, relé de asientos calefactables, conjunto de indicadores |
| 44 | 10 | No utilizado (reserva) |
| 45 | 5 | Lógica del limpiaparabrisas delantero, relé del motor del ventilador |
| 46 | 7,5 | OCS (restricciones), PADI (restricciones) |
| Interruptor de circuito | ||
| 47 | 30 | Elevalunas eléctricos, techo panorámico |
| Relés | ||
| 48 | Relé de accesorios con retardo | |
