Ford Focus (1999-2018) – caja de fusibles
Ford Focus (1999-2007) – esquema de fusibles
Año de fabricación: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Ford Focus son los fusibles n.º 39 (si está presente) y n.º 46 (2000-2001) o n.º 47 (a partir de 2002) en el panel de fusibles del salpicadero.
Índice
Ubicación del panel de fusibles
Compartimento de pasajeros
El panel de fusibles está ubicado debajo y a la izquierda del volante, cerca del pedal del freno (detrás de la cubierta).
Compartimento del motor
El panel de distribución de energía está ubicado en el compartimento del motor.
Diagramas del panel de fusibles
2000, 2001

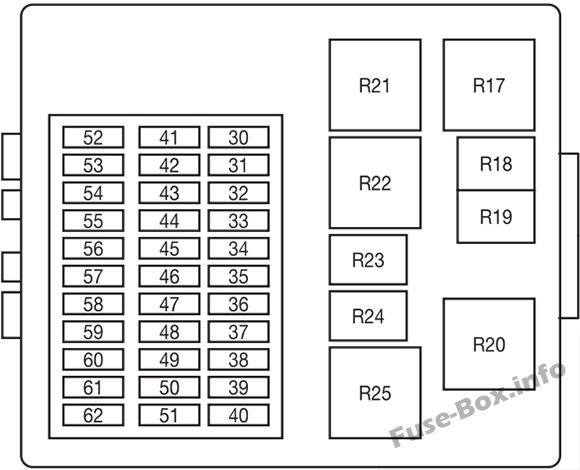

Compartimento de pasajeros
Asignación de fusibles en el compartimento de pasajeros (2000, 2001)
| N.º | Clasificación de amperios | Descripción |
|---|---|---|
| N.º | Clasificación de amperios | Descripción |
| 30 | 7,5 | ABS |
| 31 | 15 | Radio |
| 32 | 10 | Interruptor de luces |
| 33 | 15 | Señal de advertencia |
| 34 | 20 | Bocina |
| 35 | 7,5 | Luces interiores, espejos eléctricos |
| 36 | 7,5 | Reloj central, módulos electrónicos |
| 37 | — | No utilizado |
| 38 | — | No utilizado |
| 39 | 10 | Luces de marcha atrás |
| 40 | — | No utilizado |
| 41 | — | No utilizado |
| 42 | — | No utilizado |
| 43 | 15 | Limpiaparabrisas trasero |
| 44 | 20 | Luces antiniebla |
| 45 | — | No utilizado |
| 46 | 15 | Encendedor de cigarrillos |
| 47 | 7,5 | Luces de posición (izquierda) |
| 48 | 7,5 | Luces de posición (derecha) |
| 49 | 25 | Calefacción de la luneta trasera |
| 50 | 7,5 | Radio, reloj central |
| 51 | — | No utilizado |
| N.º | Clasificación de amperios | Descripción |
|---|---|---|
| 52 | — | No utilizado |
| 53 | 10 | Luces de marcha atrás |
| 54 | 15 | Luces de freno |
| 55 | 20 | Limpiaparabrisas delanteros |
| 56 | 25 | Elevalunas eléctricos delanteros |
| 57 | 25 | Elevalunas eléctricos traseros |
| 58 | 7,5 | Aire acondicionado, recirculación de aire |
| 59 | 7,5 | Módulos electrónicos, salpicadero |
| 60 | 7,5 | Módulo de airbag |
| 61 | 7,5 | Interruptor de luces |
| 62 | — | No utilizado |
| 63 | 20 | Bloqueo de alimentación (GEM) |
| Relés: | ||
| 17 | Arranque | |
| 18 | Limpiaparabrisas trasero intermitente (puede estar conectado al relé 19) | |
| 19 | Limpiaparabrisas delantero intermitente (puede estar conectado al relé 18) | |
| 20 | No utilizado | |
| 21 | No utilizado | |
| 22 | No utilizado | |
| 23 | Bocina | |
| 24 | Programa de ahorro de batería | |
| 25 | Desempañador de la luneta trasera |
2002
Compartimento de pasajeros
Asignación de fusibles en el compartimento de pasajeros (2002)
| N.º | Clasificación de amperios | Descripción |
|---|---|---|
| N.º | Clasificación de amperios | Descripción |
| 30 | 10 | Interruptor de luces |
| 31 | 15 | Radio |
| 32 | 15 | Intermitentes, luces de emergencia |
| 33 | 20 | Bocina, asiento eléctrico |
| 34 | 20 | Techo eléctrico |
| 35 | 7,5 | Luces interiores, espejos eléctricos |
| 36 | 7,5 | Módulos electrónicos, salpicadero |
| 37 | — | No utilizado |
| 38 | — | No utilizado |
| 39 | 15 | Punto de alimentación trasero |
| 40 | 10 | Luces de marcha atrás (transmisión automática) |
| 41 | 7,5 | Radio (accesorios) |
| 42 | 15 | Luces de freno |
| 43 | 15 | Limpiaparabrisas trasero |
| 44 | 20 | Luces antiniebla |
| 45 | 7,5 | Recirculación de aire, aire acondicionado |
| 46 | 7,5 | ABS |
| 47 | 20 | Encendedor de cigarrillos, punto de alimentación delantero |
| 48 | 10 | Conector de datos |
| 49 | 25 | Desempañador trasero |
| 50 | 7,5 | Espejos calefactables |
| 51 | — | No utilizado |
| N.º | Clasificación de amperios | Descripción |
|---|---|---|
| 52 | 15 | Asientos delanteros calefactables |
| 53 | 10 | Luces de marcha atrás (transmisión manual) |
| 54 | 25 | Elevalunas eléctricos traseros |
| 55 | 25 | Elevalunas eléctricos delanteros |
| 56 | 7,5 | Aire acondicionado, recirculación de aire |
| 57 | 7,5 | Módulos electrónicos, salpicadero |
| 58 | 7,5 | Módulo de airbag |
| 59 | 7,5 | Interruptor de luces |
| 60 | 7,5 | Módulos electrónicos, salpicadero |
| 61 | 7,5 | Módulo de airbag |
| 62 | 7,5 | Luz de matrícula |
| 63 | 20 | Bloqueo de alimentación (GEM) |
| Relés: | ||
| 17 | Arranque | |
| 18 | Limpiaparabrisas trasero intermitente (puede estar conectado al relé 19) | |
| 19 | Limpiaparabrisas delantero intermitente (puede estar conectado al relé 18) | |
| 20 | No utilizado | |
| 21 | No utilizado | |
| 22 | No utilizado | |
| 23 | Bocina | |
| 24 | Programa de ahorro de batería | |
| 25 | Desempañador de la luneta trasera |
2002
Compartimento de pasajeros
Asignación de fusibles en el compartimento de pasajeros (2002)
| N.º | Clasificación de amperios | Descripción |
|---|---|---|
| N.º | Clasificación de amperios | Descripción |
| 30 | 10 | Interruptor de luces |
| 31 | 15 | Radio |
| 32 | 15 | Intermitentes, luces de emergencia |
| 33 | 20 | Bocina, asiento eléctrico |
| 34 | 20 | Techo eléctrico |
| 35 | 7,5 | Luces interiores, espejos eléctricos |
| 36 | 7,5 | Módulos electrónicos, salpicadero |
| 37 | — | No utilizado |
| 38 | — | No utilizado |
| 39 | 15 | Punto de alimentación trasero |
| 40 | 10 | Luces de marcha atrás (transmisión automática) |
| 41 | 7,5 | Radio (accesorios) |
| 42 | 15 | Luces de freno |
| 43 | 15 | Limpiaparabrisas trasero |
| 44 | 20 | Luces antiniebla |
| 45 | 7,5 | Recirculación de aire, aire acondicionado |
| 46 | 7,5 | ABS |
| 47 | 20 | Encendedor de cigarrillos, punto de alimentación delantero |
| 48 | 10 | Conector de datos |
| 49 | 25 | Desempañador trasero |
| 50 | 7,5 | Espejos calefactables |
| 51 | — | No utilizado |
| N.º | Clasificación de amperios | Descripción |
|---|---|---|
| 52 | 15 | Asientos delanteros calefactables |
| 53 | 10 | Luces de marcha atrás (transmisión manual) |
| 54 | 25 | Elevalunas eléctricos traseros |
| 55 | 25 | Elevalunas eléctricos delanteros |
| 56 | 7,5 | Aire acondicionado, recirculación de aire |
| 57 | 7,5 | Módulos electrónicos, salpicadero |
| 58 | 7,5 | Módulo de airbag |
| 59 | 7,5 | Interruptor de luces |
| 60 | 7,5 | Módulos electrónicos, salpicadero |
| 61 | 7,5 | Módulo de airbag |
| 62 | 7,5 | Luz de matrícula |
| 63 | 20 | Bloqueo de alimentación (GEM) |
| Relés: | ||
| 17 | Arranque | |
| 18 | Limpiaparabrisas trasero intermitente (puede estar conectado al relé 19) | |
| 19 | Limpiaparabrisas delantero intermitente (puede estar conectado al relé 18) | |
| 20 | No utilizado | |
| 21 | No utilizado | |
| 22 | No utilizado | |
| 23 | Bocina | |
| 24 | Programa de ahorro de batería | |
| 25 | Desempañador de la luneta trasera |
Ford Focus Electric (2015-2016) – diagrama de la caja de fusibles
Año de fabricación: 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Focus Electric (2015-2016) es el fusible F61 en la caja de fusibles del habitáculo.
Caja de fusibles preliminar
| N.º | Amp [A] | Descripción |
| F1 | 80 | Asistencia electrónica a la dirección |
| F2 | 150 | Carga de batería de 12 V. |
| F3 | 100 | Caja de fusibles de distribución de energía |
| F4 | 50 | Módulo de control de la carrocería (alimentación) |
| F5 | 70 | Elemento de refrigeración de la batería de alto voltaje, primero y segundo |
| F6 | 70 | Caja de fusibles del compartimento de pasajeros |
| F7 | – | No utilizado |
| F8 | 50 | Ventilador de refrigeración del motor eléctrico |
| F9 | 50 | Módulo de control de la carrocería (alimentación) |
| F10 | 40 | Elemento de refrigeración de la batería de alto voltaje, tercero. |
Caja de fusibles en el compartimento del motor eléctrico
| Número | Amp [A] | Descripción |
| F7 | 40 ** | Sistema de prevención de bloqueo de ruedas; Programa electrónico de estabilidad. |
| F8 | 30 ** | Programa electrónico de estabilidad |
| F9 | – | No utilizado |
| F10 | 40 ** | Motor del ventilador |
| F11 | 40 ** | Bomba de vacío |
| F12 | 40 ** | Relé de control del motor eléctrico |
| F13 | 40 ** | Módulo de control de carga de la batería |
| F14 | 40 ** | Calentador de refrigerante uno |
| F15 | 30 ** | Módulo de control de la carrocería |
| F16 | 40 ** | Calentador de refrigerante dos |
| F17 | – | No utilizado |
| F18 | 20 ** | Limpiaparabrisas delantero |
| F19 | 5 * | Sistema de prevención de bloqueo de ruedas; Programa electrónico de estabilidad. |
| F20 | 15 * | Bocina |
| F21 | 5 * | Interruptor de luces de freno |
| F22 | 15 * | Sistema de monitoreo de batería |
| F23 | 5 * | Bobinas de relé |
| F24 | 5 * | Control de iluminación |
| F25 | – | No utilizado |
| F26 | 10 * | Módulo de control del sistema de tracción |
| F27 | 15 | Anillo luminoso de la puerta de carga |
| F28 | 5 * | Monitoreo de la bomba de vacío |
| F29 | – | No utilizado |
| F30 | 5 * | Módulo de control de la transmisión |
| F31 | 10 | Conector de enlace de datos |
| F32 | 10 | Válvula de refrigerante; Válvula solenoide del aire acondicionado; Válvula solenoide de la unidad de refrigeración. |
| F33 | 10 | Módulo de control del sistema de tracción |
| F34 | 15 | Batería de alto voltaje |
| F35 | – | No utilizado |
| F36 | 20 * | Bomba de refrigerante |
| F37 | 5 * | Señal acústica del vehículo para peatones |
| F38 | 15 | Módulo de control del sistema de tracción |
| F39 | 5 | Ajuste de faros |
| F40 | 5 | Asistencia electrónica a la dirección |
| F41 | 20 | Módulo de control de la carrocería |
| F42 | – | No utilizado |
| F43 | 15 | Ajuste de faros; Iluminación frontal adaptativa. |
| F44 | – | No utilizado |
| F45 | – | No utilizado |
| F46 | – | No utilizado |
| F47 | – | No utilizado |
| F48 | 5 * | Fusible mecánico de la bobina del relé |
| * Minifusibles ** Fusibles de cartucho | ||

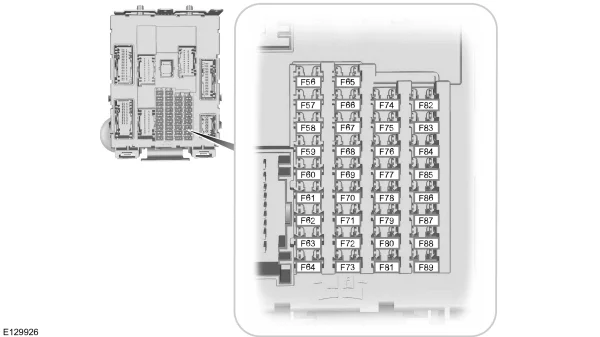

Caja de fusibles en el habitáculo
| Número | Amp [A] | Descripción |
| F56 | – | No utilizado |
| F57 | – | No utilizado |
| F58 | – | No utilizado |
| F59 | 5 | Transceptor pasivo antirrobo |
| F60 | 10 | Iluminación interior; Conjunto de interruptores de la puerta del conductor; Lámpara de la guantera; Iluminación ambiental. |
| F61 | 20 | Encendedor de cigarrillos; Puntos de alimentación auxiliares traseros. |
| F62 | 5 | Sensor de lluvia; Sensor de humedad; Espejo retrovisor con función de atenuación automática. |
| F63 | – | No utilizado |
| F64 | – | No utilizado |
| F65 | 10 | Apertura del maletero |
| F66 | 20 | Cierre de la puerta del conductor; Doble cierre. |
| F67 | 10 | Módulo de interfaz de la pantalla frontal; Módulo del sistema de posicionamiento global; Conectividad telefónica Bluetooth y control por voz; Módulo SYNC. |
| F68 | 15 | Bloqueo eléctrico de la columna de dirección |
| F69 | 5 | Conjunto de intermitentes |
| F70 | 20 | Cierre centralizado |
| F71 | 10 | Aire acondicionado |
| F72 | 7,5 | Módulo de control |
| F73 | 7,5 | Señal de voz alimentada por batería (sistema de advertencia); Sistema de diagnóstico a bordo. |
| F74 | 15 | Faros |
| F75 | – | No utilizado |
| F76 | 10 | Luz de marcha atrás |
| F77 | 20 | Bomba del lavaparabrisas delantero |
| F78 | 5 | Encendido; Interruptor de encendido. |
| F79 | 15 | Unidad de audio; Interruptor de luces de emergencia; Interruptor de cierre de puertas. |
| F80 | – | No utilizado |
| F81 | 5 | Sensor de movimiento interior; Receptor de radiofrecuencia. |
| F82 | 20 | Bomba del lavaparabrisas delantero |
| F83 | 20 | Cierre centralizado |
| F84 | 20 | Desbloqueo de la puerta del conductor. Doble puesta a tierra |
| F85 | 7,5 | Aire acondicionado; Interruptor del airbag del pasajero; Interruptores de asientos calefactables; Calefactor auxiliar. |
| F86 | 10 | Módulo de control de restricciones; Interruptor de desactivación del airbag del pasajero. |
| F87 | – | No utilizado |
| F88 | – | No utilizado |
| F89 | – | No utilizado |
Caja de fusibles del maletero
| N.º | Amp [A] | Descripción |
| F1 | 5 * | Unidad de control telemático |
| F2 | – | No utilizado |
| F3 | 5 * | Manijas de las puertas del vehículo sin llave |
| F4 | 25 * | Actuador de la puerta delantera izquierda |
| F5 | 25 * | Actuador de la puerta delantera derecha |
| F6 | 25 * | Actuador de la puerta trasera izquierda |
| F7 | 25 * | Actuador de la puerta trasera derecha |
| F8 | 10 * | Alarma antirrobo |
| F9 | 25 * | Asiento del conductor |
| F10 | 25 * | Luneta trasera calefactable |
| F11 | 5 * | Módulo electrónico de control de la batería |
| F12 | – | No utilizado |
| F13 | – | No utilizado |
| F14 | – | No utilizado |
| F15 | – | No utilizado |
| F 16 | – | No utilizado |
| F17 | – | No utilizado |
| F18 | – | No utilizado |
| F19 | – | No utilizado |
| F20 | – | No utilizado |
| F21 | – | No utilizado |
| F22 | – | No utilizado |
| F23 | – | No utilizado |
| F24 | 30 ** | Parabrisas calefactable |
| F25 | 20 ** | Puntos de alimentación adicionales en el maletero |
| F26 | – | No utilizado |
| F27 | – | No utilizado |
| F28 | 40 ** | Módulo de remolque |
| F29 | 5 * | Monitor de punto ciego; Sistema de mantenimiento de carril; Ciudad activa; Cámara trasera. |
| F30 | 5 * | Módulo de asistencia al estacionamiento. |
| F31 | – | No utilizado |
| F32 | – | No utilizado |
| F33 | 15 * | Relé del limpiaparabrisas trasero |
| F34 | 15 | Asiento del conductor calefactable |
| F35 | 15 | Asiento del pasajero calefactable |
| F36 | – | No utilizado |
| F37 | – | No utilizado |
| F38 | – | No utilizado |
| F39 | – | No utilizado |
| F40 | – | No utilizado |
| F41 | – | No utilizado |
| F42 | – | No utilizado |
| F43 | – | No utilizado |
| F44 | – | No utilizado |
| F45 | – | No utilizado |
| F46 | – | No utilizado |
| * Minifusibles ** Fusibles de cartucho | ||
Acerca del Ford Focus (1999-2018)
El Ford Focus, fabricado entre 1999 y 2018, es un popular automóvil compacto que ganó popularidad gracias a su fiabilidad y versatilidad. Este modelo estaba disponible en varias versiones de carrocería, incluyendo hatchback, sedán y familiar, lo que permitía a los clientes elegir según sus necesidades. El Ford Focus ofrecía una amplia gama de opciones de motor, desde motores de gasolina económicos hasta potentes variantes diésel, lo que lo convertía en una opción ideal para diferentes conductores. A lo largo de los años, también se mejoraron la tecnología y las características de seguridad, aumentando su atractivo en el mercado.
Diagrama de la caja de fusibles del Ford Focus
Esta página muestra el diagrama de la caja de fusibles del Ford Focus, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. La caja de fusibles suele estar ubicada en el interior del vehículo, debajo del salpicadero, o en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. El diagrama de la caja de fusibles le ayudará a identificar los fusibles correctos y a garantizar que todos los componentes eléctricos de su Ford Focus funcionen correctamente.
