Chevrolet Volt (2016-2019) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Chevrolet Volt (2016–2019), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Chevrolet Volt (2016-2019) – diagrama de la caja de fusibles
Año de fabricación: 2016, 2017, 2018, 2019.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Chevrolet Volt son los interruptores automáticos CB1 (toma de corriente delantera) y CB2 (toma de corriente trasera) en la caja de fusibles del salpicadero.
Ubicación de la caja de fusibles
Se encuentra en el lado del conductor en el salpicadero, detrás de la cubierta.

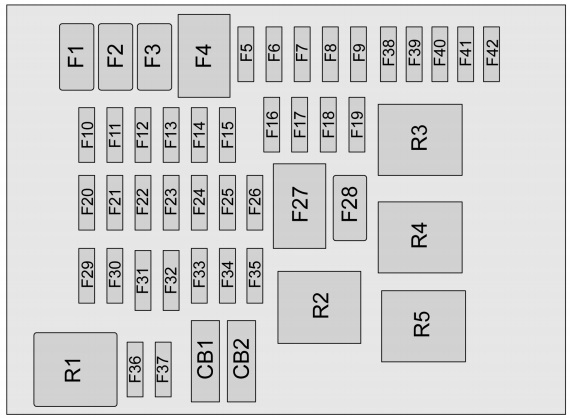

Diagrama de la caja de fusibles
Asignación de fusibles y relés en el salpicadero (2016-2019)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F1 | Vacío |
| F2 | Vacío |
| F3 | Vacío |
| F4 | Calefacción, ventilación y ventilador del aire acondicionado |
| F5 | Módulo de control de la carrocería 2 |
| F6 | Vacío |
| F7 | 2016-2017:
Vacío; 2018-2019: CGM. |
| F8 | Módulo de control de la carrocería 3 |
| F9 | Módulo de la bomba de combustible |
| F10 | Vacío |
| F11 | Vacío |
| F12 | Vacío |
| F13 | Vacío |
| F14 | Vacío |
| F15 | Vacío |
| F 16 | Vacío |
| F17 | Conector de datos |
| F18 | Módulo de control de la carrocería 7 |
| F19 | Grupo |
| F20 | Módulo de control de la carrocería 1 |
| F21 | Módulo de control de la carrocería 4 |
| F22 | Módulo de control de la carrocería 6 |
| F23 | OnStar |
| F24 | Airbag |
| F25 | Pantalla |
| Nº | Descripción |
|---|---|
| F26 | 2016-2018:
Infoentretenimiento; 2019: Bus de comunicación universal. |
| F27 | Vacío |
| F28 | Consola superior |
| F29 | Radio;
Infoentretenimiento. |
| F30 | Controles del volante |
| F31 | Módulo de control de la carrocería 8 |
| F32 | Calefacción, ventilación y aire acondicionado;
Sensor de luz solar integrado. |
| F34 | Entrada pasiva;
Arranque pasivo. |
| F35 | Cierre trasero |
| F36 | Cargador |
| F37 | Vacío |
| F38 | Vacío |
| F39 | Vacío |
| F40 | Vacío |
| F41 | Vacío |
| F42 | Vacío |
| Interruptores automáticos | |
| CB1 | Toma de corriente delantera |
| CB2 | Toma de corriente trasera |
| Relés | |
| R1 | Vacío |
| R2 | Alimentación de accesorios mantenida |
| R3 | Techo corredizo |
| R4 | Vacío |
| R5 | Vacío |
Ubicación de la caja de fusibles
Se encuentra en el compartimento del motor, en el lado del conductor.

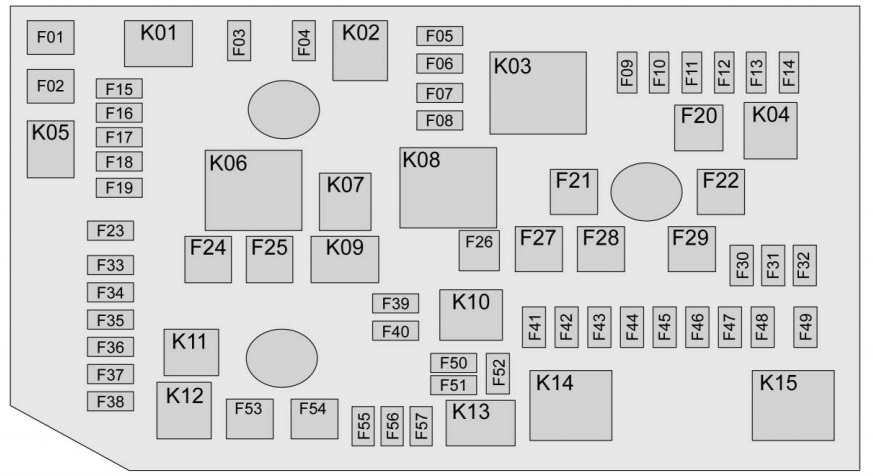

Diagrama de la caja de fusibles
Asignación de fusibles y relés en el compartimento del motor (2016-2019)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F01 | Vacío |
| F02 | Vacío |
| F03 | No walk home |
| F04 | Módulo de control del motor |
| F05 | Aeroshutter |
| F06 | Módulo inversor de potencia 1 |
| F07 | Módulo inversor de potencia 2 |
| F08 | Módulo de control del motor |
| F09 | Módulo de control del aire acondicionado |
| F10 | Módulo de control de integración del vehículo |
| F11 | Asistencia eléctrica a los frenos |
| F12 | Sistema de almacenamiento de energía para múltiples cargas |
| F13 | Módulo de control de la calefacción de la cabina |
| F14 | Módulo de control de la calefacción del refrigerante |
| F15 | Emisiones |
| F 16 | Bobinas de encendido |
| F17 | Módulo de control del motor |
| F18 | Vacío |
| F19 | Vacío |
| F20 | Asistencia eléctrica a los frenos |
| F21 | Limpiaparabrisas delantero |
| F22 | Bomba del sistema antibloqueo |
| F23 | Limpiaparabrisas |
| F24 | Vacío |
| F25 | Vacío |
| F26 | Vacío |
| F27 | Módulo del sistema antibloqueo |
| F28 | Alimentación de la ventana izquierda |
| F29 | Desempañador de la ventana trasera |
| F30 | Espejos calefactables |
| F31 | Vacío |
| F32 | Funciones variables |
| F33 | Vacío |
| F34 | Bocina |
| F35 | Sistema de almacenamiento de energía para refrigerante de múltiples cargas |
| F36 | Faro de cruce derecho |
| F37 | Faro de cruce izquierdo |
| F38 | Vacío |
| F39 | Vacío |
| F40 | Vacío |
| Nº | Descripción |
|---|---|
| F41 | Ejecutar
Mecanismo de manivela |
| F42 | Ejecutar;
Mecanismo de manivela 3. |
| F43 | Vacío |
| F44 | Funcionamiento del módulo de temperatura de corriente de voltaje, manivela |
| F45 | Volante calefactable |
| F46 | Arranque del módulo de control de integración del vehículo, manivela |
| F47 | Vacío |
| F48 | Vacío |
| F49 | Vacío |
| F50 | Vacío |
| F51 | Vacío |
| F52 | Módulo de control del motor;
Módulo inversor de potencia. |
| F53 | Ventilador de refrigeración izquierdo |
| F54 | Ventilador de refrigeración derecho |
| F55 | Bomba eléctrica |
| F56 | Vacío |
| F57 | Vacío |
| Relés | |
| K01 | Vacío |
| K02 | Vacío |
| K03 | Módulo de control del motor |
| K04 | 2016-2018:
Vacío; 2019: Función de alerta para peatones. |
| K05 | Vacío |
| K06 | Vacío |
| K07 | Vacío |
| K08 | Vacío |
| K09 | Vacío |
| K10 | Vacío |
| K11 | Vacío |
| K12 | Luces de carretera |
| K13 | Vacío |
| K14 | Ejecutar;
Mecanismo de manivela. |
| K15 | Desempañador de la ventana trasera |
| K16 | Relé de la bocina PCB |
| K17 | Vacío |
| K18 | Vacío |
| K19 | Relé de la bomba de refrigerante PCB |
| K20 | Vacío |
| K21 | Vacío |
| K22 | Sello delantero |
| K23 | Vacío |
Ubicación de la caja de fusibles
Se encuentra en el centro del compartimento trasero, debajo del piso de carga.

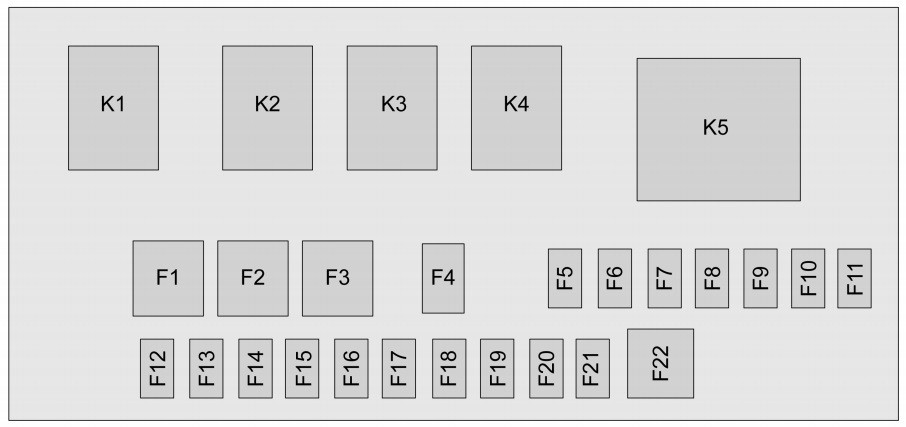

Diagrama de la caja de fusibles
Asignación de fusibles y relés en el maletero (2016-2019)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F1 | 2016-2018:
Vacío; 2019: Asiento eléctrico. |
| F2 | Vacío |
| F3 | Vacío |
| F4 | 2016-2018:
Vacío; 2019: Soporte lumbar del conductor; Keypass. |
| F5 | Protección de peatones |
| F6 | Módulo de carga integrado |
| F7 | Asiento delantero calefactable |
| F8 | Asiento delantero calefactable |
| F9 | Interruptores de la puerta del conductor/espejo |
| F10 | Vacío |
| F11 | Amplificador |
| F12 | Iluminación del interruptor del volante |
| F13 | Vacío |
| F14 | Vacío |
| Nº | Descripción |
|---|---|
| F15 | Vacío |
| F 16 | Vacío |
| F17 | Vacío |
| F18 | Vacío |
| F19 | Detección de obstáculos |
| F20 | Combustible |
| F21 | Asiento trasero calefactable |
| F22 | Elevalunas eléctricos derechos |
| Relés | |
| K1 | Vacío |
| K2 | Vacío |
| K3 | Vacío |
| K4 | Vacío |
| K5 | Vacío |
Acerca del Chevrolet Volt (2016-2019)
El Chevrolet Volt de 2016 a 2019 es un vehículo híbrido enchufable que combina un motor eléctrico con un motor de gasolina, lo que proporciona flexibilidad y eficiencia en la conducción. Este modelo está equipado con una batería de iones de litio que permite una autonomía de hasta 85 kilómetros en modo puramente eléctrico, dependiendo de las condiciones de conducción. Una vez agotada la autonomía eléctrica, el motor de gasolina de 1.5 litros se enciende automáticamente, funcionando como generador para cargar la batería y extender la autonomía total del vehículo. El Chevrolet Volt es conocido por su conducción silenciosa, diseño moderno y características tecnológicas avanzadas, que incluyen un sistema de infoentretenimiento compatible con Apple CarPlay y Android Auto.
Diagrama de la caja de fusibles del Chevrolet Volt
Esta página muestra el diagrama de la caja de fusibles del Chevrolet Volt, que es esencial para la identificación y el reemplazo de fusibles. En el Chevrolet Volt, las cajas de fusibles se encuentran típicamente en dos áreas principales: en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante conocer su disposición y funciones.
