Chevrolet Camaro (2010-2020) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Chevrolet Camaro (2010-2020), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Chevrolet Camaro (2010-2015) – diagrama de fusibles
Año de producción: 2010, 2011, 2012, 2013, 2014, 2015.
Los fusibles de la toma del encendedor de cigarrillos/placa de alimentación en el Chevrolet Camaro son los fusibles F17 y F18 en el panel de fusibles del tablero.
Ubicación del panel de fusibles
Panel de instrumentos
El panel de fusibles se encuentra en el lado del conductor en el tablero, detrás de la cubierta.
Compartimento del motor
El panel de fusibles se encuentra en el lado izquierdo del motor
Maletero
El bloque de fusibles del compartimento trasero se encuentra en el lado derecho del maletero, detrás de la cubierta. Retire los topes de la red, el umbral trasero y los topes del lado del pasajero, luego deslice la tapicería.
Diagramas de paneles de fusibles
2010, 2011
Panel de instrumentos

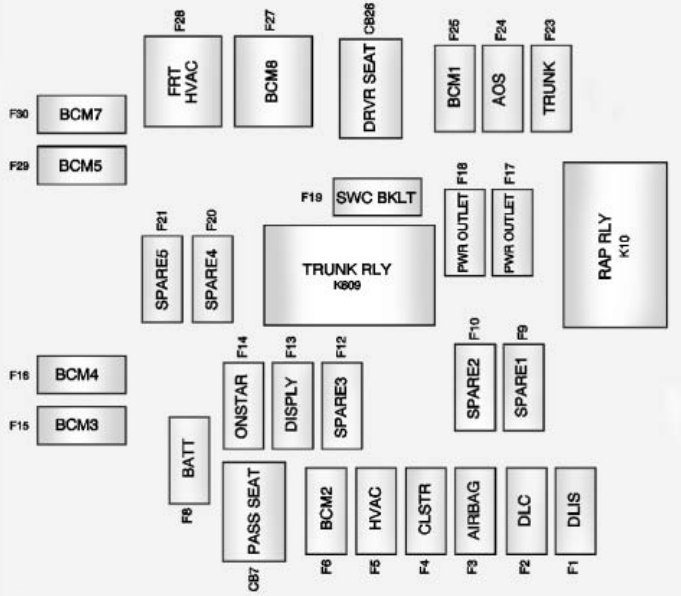

Asignación de fusibles y relés en el tablero (2010, 2011)
| Nr | Descripción |
|---|---|
| Nr | Descripción |
| Fusibles | |
| F1 | Interruptor de encendido lógico discreto |
| F2 | Conector de enlace de diagnóstico |
| F3 | Airbag |
| F4 | Panel de instrumentos |
| F5 | Controlador: calefacción, ventilación y aire acondicionado |
| F6 | Módulo de control de la carrocería |
| F8 | Batería |
| F9 | Reserva |
| F10 | Reserva |
| F12 | Reserva |
| F13 | Pantalla |
| F14 | Kit manos libres universal OnStar (si está presente) |
| F15 | Módulo de control de la carrocería 3 |
| F 16 | Módulo de control de la carrocería 4 |
| F17 | Conector de alimentación 1 |
| F18 | Conector de alimentación 2 |
| Nr | Descripción |
|---|---|
| F19 | Iluminación de los controles del volante |
| F20 | Reserva |
| F21 | Reserva |
| F23 | Maletero |
| F24 | Detección automática de presencia |
| F25 | Módulo de control de la carrocería 1 |
| F27 | Módulo de control de la carrocería 8 |
| F28 | Calefacción, ventilación y aire acondicionado delanteros |
| F29 | Módulo de control de la carrocería 5 |
| F30 | Módulo de control de la carrocería 7 |
| Interruptor de circuito | |
| CB7 | Asiento del pasajero |
| CB26 | Asiento del conductor |
| Relé | |
| K10 | Alimentación de accesorios mantenida |
| K609 | Maletero |
Compartimento del motor

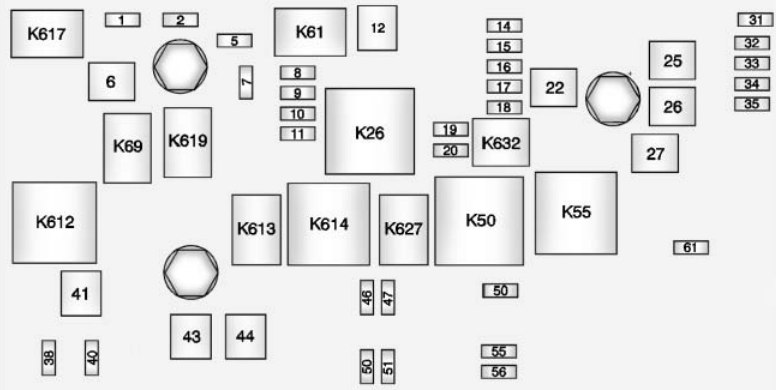

Asignación de fusibles y relés en el compartimento del motor (2010, 2011)
| Nr | Descripción |
|---|---|
| Nr | Descripción |
| Fusibles tipo J | |
| 6 | Limpiaparabrisas |
| 12 | Arranque |
| 22 | Bomba de vacío de freno |
| 25 | Ventanas eléctricas traseras |
| 26 | Ventanas eléctricas delanteras |
| 27 | Calefacción de la ventana trasera |
| 41 | Ventilador de refrigeración alto |
| 42 | 2010:
Calefacción, ventilación y aire acondicionado delanteros; 2011: No utilizado. |
| 43 | Bomba del sistema antibloqueo (ABS) |
| 44 | Ventilador de refrigeración bajo |
| Mini fusibles | |
| 1 | Embrague del compresor del aire acondicionado |
| 2 | Módulo de control de la transmisión |
| 5 | Módulo de control principal del motor |
| 7 | Sensor de oxígeno precatalizador |
| 8 | Sensor de oxígeno postcatalizador |
| 9 | Inyectores de combustible – par |
| 10 | Inyectores de combustible – impar |
| 11 | Relé del ventilador de refrigeración |
| 14 | Control de flujo de aire/piso en el colector |
| 15 | Encendido |
| 16 | Arranque/eje de transmisión IP |
| 17 | Detección de módulo de diagnóstico/encendido |
| 18 | Cuerpo de la transmisión/rueda |
| 19 | Módulo de control de la transmisión/encendido |
| 20 | Módulo de control del motor/encendido |
| 31 | Espejo retrovisor exterior |
| Nr | Descripción |
|---|---|
| 32 | Válvula solenoide de purga del depósito |
| 33 | Módulo de control de la carrocería n.º 6 |
| 34 | Techo abierto |
| 35 | Asientos delanteros calefactables |
| 38 | Bomba lavaparabrisas delantera |
| 40 | Válvulas del sistema antibloqueo |
| 46 | Faro HID – delantero izquierdo |
| 47 | Faro HID – delantero derecho |
| 50 | Faros antiniebla |
| 51 | Bocina |
| 52 | Reserva |
| 55 | Luz de carretera – delantera derecha |
| 56 | Luz de carretera – delantera izquierda |
| 61 | Espejo calefactable |
| Mini relés | |
| K26 | Sistema de alimentación |
| K50 | Arranque / Cigüeñal |
| K55 | Desempañador trasero |
| K612 | Ventilador de refrigeración alto |
| K614 | Control del ventilador de refrigeración |
| Micro relés | |
| K61 | Arranque |
| K69 | Control de limpiaparabrisas |
| K613 | Ventilador de refrigeración bajo |
| K617 | Embrague del compresor del aire acondicionado |
| K619 | Velocidad del limpiaparabrisas |
| K627 | Faros de alta intensidad |
| K632 | Bomba de vacío de freno |
| K641 | Bomba del intercooler |
Maletero

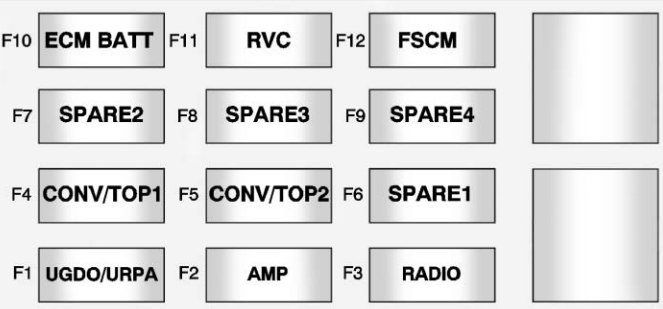

Asignación de fusibles en el maletero (2010, 2011)
| Nr | Descripción |
|---|---|
| F1 | Mecanismo universal de apertura de puertas de garaje;
Asistencia de estacionamiento por ultrasonidos. |
| F2 | Amplificador |
| F3 | Radio |
| F4 | Descapotable 1 |
| F5 | Descapotable 2 |
| F6 | Reserva 1 |
| F7 | Reserva 2 |
| F8 | Reserva 3 |
| F9 | Reserva 4 |
| F10 | Módulo de control del motor/batería |
| F11 | Control de tensión ajustable |
| F12 | Módulo de control del sistema de alimentación |
2012, 2013, 2014, 2015
Panel de instrumentos
Asignación de fusibles y relés en el tablero (2012-2015)
| Nr | Descripción |
|---|---|
| Nr | Descripción |
| Fusibles | |
| F1 | Interruptor de encendido lógico discreto |
| F2 | Conector de enlace de diagnóstico |
| F3 | Airbag |
| F4 | Grupo |
| F5 | Controlador: calefacción, refrigeración y aire acondicionado |
| F6 | Módulo de control de la carrocería 2 |
| F8 | Batería |
| F9 | Reserva |
| F10 | Reserva |
| F12 | Reserva |
| F13 | Pantalla |
| F14 | Kit manos libres universal OnStar (si está presente) |
| F15 | Módulo de control de la carrocería 3 |
| F 16 | Módulo de control de la carrocería 4 |
| F17 | Toma de corriente 1 |
| F18 | Toma de corriente 2 |
| Nr | Descripción |
|---|---|
| F19 | Iluminación de los controles del volante |
| F20 | Reserva |
| F21 | Reserva |
| F23 | Maletero |
| F24 | Detección automática de presencia |
| F25 | Módulo de control de la carrocería 1 |
| F27 | Módulo de control de la carrocería 8 |
| F28 | Calefacción, ventilación y aire acondicionado delanteros |
| F29 | 2012-2013:
Módulo de control de la carrocería 5 2014-2015: No utilizado |
| F30 | Módulo de control de la carrocería 7 |
| Interruptor de circuito | |
| CB7 | Asiento del pasajero |
| CB26 | Asiento del conductor |
| Relé | |
| K10 | Alimentación de accesorios mantenida |
| K609 | Maletero |
| Spare | Reserva |
Compartimento del motor
Asignación de fusibles y relés en el compartimento del motor (2012-2015)
| Nr | Descripción |
|---|---|
| Nr | Descripción |
| Fusibles tipo J | |
| 6 | Limpiaparabrisas |
| 12 | Arranque |
| 22 | Bomba de vacío de freno |
| 25 | Ventanas eléctricas traseras |
| 26 | Ventanas eléctricas delanteras |
| 27 | Calefacción de la ventana trasera |
| 41 | Ventilador de refrigeración alto |
| 43 | Bomba del sistema antibloqueo |
| 44 | Ventilador de refrigeración bajo |
| Mini fusibles | |
| 1 | Embrague del compresor del aire acondicionado |
| 2 | Módulo de control de la transmisión |
| 3 | 2012:
No utilizado; 2013-2015: Bomba del intercooler. |
| 5 | Módulo de control principal del motor |
| 7 | Sensor de oxígeno precatalizador |
| 8 | Sensor de oxígeno postcatalizador |
| 9 | Inyectores de combustible – par |
| 10 | Inyectores de combustible – impar |
| 11 | Relé del ventilador de refrigeración |
| 14 | Control de flujo de aire/piso en el colector |
| 15 | Encendido |
| 16 | Arranque/anillo del motor IP |
| 17 | Detección de módulo de diagnóstico/encendido |
| 18 | Cuerpo de la transmisión/rueda |
| 19 | Módulo de control de la transmisión/encendido |
| 20 | Módulo de control del motor/encendido |
| 31 | Espejo retrovisor exterior |
| Nr | Descripción |
|---|---|
| 32 | Válvula solenoide de purga del depósito |
| 33 | Módulo de control de la carrocería n.º 6 |
| 34 | Techo de apertura |
| 35 | Asientos delanteros calefactables |
| 38 | Bomba lavaparabrisas delantera |
| 40 | Válvulas del sistema antibloqueo |
| 46 | Faro HID – delantero izquierdo |
| 47 | Faro HID – delantero derecho |
| 50 | Faros antiniebla |
| 51 | Bocina |
| 52 | Reserva |
| 55 | Luz de carretera – delantera derecha |
| 56 | Luz de carretera – delantera izquierda |
| 61 | Espejo calefactable |
| Mini fusibles | |
| K26 | Sistema de alimentación |
| K50 | Arranque / Eje del motor |
| K55 | Calefacción de la ventana trasera |
| K612 | Ventilador de refrigeración alto |
| K614 | Control del ventilador de refrigeración |
| Micro fusibles | |
| K61 | Arranque |
| K69 | Control de limpiaparabrisas |
| K613 | Ventilador de refrigeración bajo |
| K617 | Embrague del compresor del aire acondicionado |
| K619 | Velocidad del limpiaparabrisas |
| K627 | Faros de alta intensidad |
| K632 | Bomba de vacío de freno |
| K641 | Bomba del intercooler |
Maletero

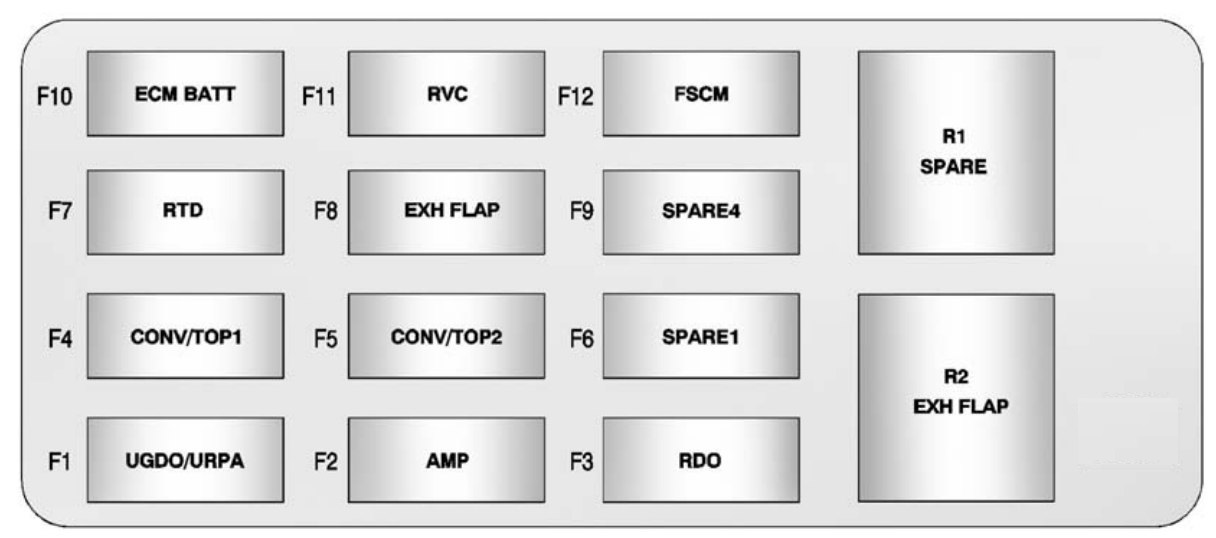

Asignación de fusibles y relés en el maletero (2012-2015)
| Nr | Descripción |
|---|---|
| Fusibles | |
| F1 | Mecanismo universal de apertura de puertas de garaje;
Asistente de estacionamiento con ultrasonidos; Espejo retrovisor interior. |
| F2 | Amplificador |
| F3 | Radio |
| F4 | Techo convertible 1 |
| F5 | Techo convertible 2 |
| F6 | Reserva 1 |
| F7 | Atenuación en tiempo real |
| F8 | Válvula de escape activa |
| F9 | Reserva 4 |
| F10 | Módulo de control del motor/batería |
| F11 | Control de tensión ajustable |
| F12 | Módulo de control del sistema de alimentación |
| Relé | |
| R1 | Reserva |
| R2 | Válvula de escape activa |
Chevrolet Camaro (2016-2020…) – diagrama de la caja de fusibles
Año de producción: 2016, 2017, 2018, 2019, 2020.
Ubicación de la caja de fusibles

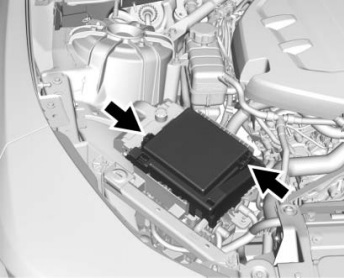

Compartimento del motor
Maletero

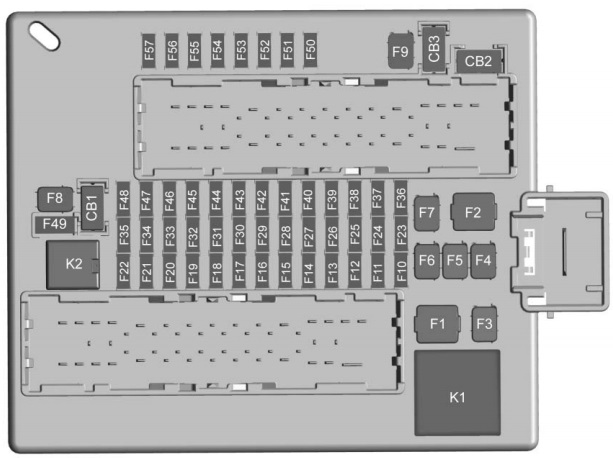

El bloque de fusibles dentro del maletero se encuentra en el lado derecho del maletero, debajo del piso y la cubierta.
Diagramas de la caja de fusibles
2016, 2017, 2018
Compartimento del motor

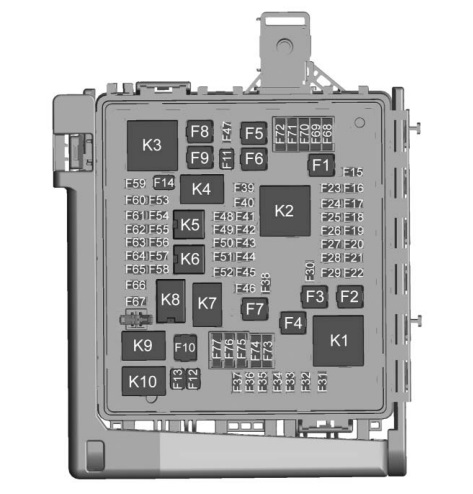

Asignación de fusibles y relés en el compartimento del motor (2016, 2017, 2018)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F1 | Bomba del sistema antibloqueo |
| F2 | No utilizado |
| F3 | Asiento del conductor con soporte |
| F4 | Ventilador de refrigeración |
| F5 | Asiento del pasajero accionado eléctricamente |
| F6 | No utilizado |
| F7 | No utilizado |
| F8 | No utilizado |
| F9 | No utilizado |
| F10 | No utilizado |
| F11 | No utilizado |
| F12 | Limpiaparabrisas delantero |
| F13 | Motor de arranque |
| F14 | Bomba de vacío de freno |
| F15 | No utilizado |
| F 16 | Asiento calefactado |
| F17 | Ventana del pasajero |
| F18 | 2016:
No utilizado; 2017-2018: Módulo de control de la carrocería 4. |
| F19 | 2016:
No utilizado; 2017-2018: Módulo de airbag / AOS. |
| F20 | 2016:
No utilizado; 2017-2018: OnStar / Navegación (si está presente). |
| F21 | Módulo de control de la carrocería 6 |
| F22 | Válvula del sistema de frenos antibloqueo |
| F23 | No utilizado |
| F24 | No utilizado |
| F25 | Bloqueo de la columna de dirección |
| F26 | 2016:
No utilizado; 2017-2018: Módulo de control de la carrocería 2. |
| F27 | No utilizado |
| F28 | 2016:
No utilizado; 2017-2018: Módulo de control de la carrocería 3. |
| F29 | 2016:
No utilizado; 2017-2018: Módulo de control de la carrocería 8 |
| F30 | Limpiaparabrisas delantero |
| F31 | Faro derecho HID |
| F32 | Faro izquierdo HID |
| F33 | No utilizado |
| F34 | Bocina |
| F35 | No utilizado |
| F36 | Faro de luz baja izquierdo |
| F37 | Faro de luz baja derecho |
| F38 | Ajuste manual de faros |
| F39 | No utilizado |
| F40 | Encendido eléctrico trasero central |
| F41 | Luz de advertencia de encendido |
| F42 | Cuerpo del panel de instrumentos de encendido |
| F43 | Válvula de purga;
Gestión activa de combustible. |
| F44 | Pantalla AOS de encendido |
| Nº | Descripción |
|---|---|
| F45 | Techo solar |
| F46 | Módulo de control de la carrocería 7 |
| F47 | 2016:
No utilizado; 2017-2018: CGM. |
| F48 | No utilizado |
| F49 | Volante calefactado |
| F50 | Módulo de control del sistema de alimentación de encendido |
| F51 | Válvula de purga ptsq |
| F52 | Embrague del compresor del aire acondicionado |
| F53 | No utilizado |
| F54 | Bomba de refrigerante |
| F55 | No utilizado |
| F56 | No utilizado |
| F57 | Módulo de control del motor de encendido |
| F58 | Módulo de control de la transmisión de encendido |
| F59 | No utilizado |
| F60 | Batería del módulo de control de la transmisión |
| F61 | Sensor MAF / O2 |
| F62 | Bobinas impares |
| F63 | O2 sin caminar |
| F64 | Bobinas |
| F65 | No utilizado |
| F66 | Módulo de control del motor 1 |
| F67 | Módulo de control del motor 2 |
| F68 | No utilizado |
| F69 | No utilizado |
| F70 | No utilizado |
| F71 | No utilizado |
| F72 | No utilizado |
| F73 | No utilizado |
| F74 | No utilizado |
| F75 | No utilizado |
| F76 | No utilizado |
| F77 | No utilizado |
| Relé | |
| K1 | No utilizado |
| K2 | Ejecutar;
Mecanismo de manivela. |
| K3 | No utilizado |
| K4 | Bomba de vacío |
| K5 | No utilizado |
| K6 | Bomba de refrigerante |
| K7 | Módulo de control del motor |
| K8 | Control del aire acondicionado |
| K9 | No utilizado |
| K10 | Motor de arranque |
Maletero
Asignación de fusibles en el maletero (2016, 2017, 2018)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F1 | Desempañador trasero |
| F2 | Calefactor delantero;
Ventilación y aire acondicionado. |
| F3 | Freno de estacionamiento eléctrico |
| F4 | 2016:
Módulo de control de la carrocería 8; 2017-2018: No utilizado. |
| F5 | No utilizado |
| F6 | Módulo de control de tracción trasera |
| F7 | Ventana derecha 1 |
| F8 | No utilizado |
| F9 | Ventana izquierda 1 |
| F10 | Espejo calefactado 1 |
| F11 | No utilizado |
| F12 | Volante calefactado |
| F13 | No utilizado |
| F14 | Control del calefactor;
Ventilación y aire acondicionado. |
| F15 | 2016:
Módulo de airbag / AOS; 2017-2018: No utilizado. |
| F 16 | Pantalla |
| F17 | Cámara |
| F18 | No utilizado |
| F19 | Asiento delantero ventilado 1 |
| F20 | Luces de marcha atrás |
| F21 | No utilizado |
| F22 | No utilizado |
| F23 | Módulo de control de la carrocería 1 |
| F24 | 2016:
Módulo de control de la carrocería 2; 2017-2018: No utilizado. |
| F25 | No utilizado |
| F26 | 2016:
Módulo de control de la carrocería 3; 2017-2018: No utilizado/ |
| F27 | Luces RGB |
| F28 | Entrada pasiva’
Batería de arranque pasivo 1/ |
| F29 | Conector de datos |
| F30 | Ventilación del depósito |
| F31 | Módulo de memoria de placa plegable |
| F32 | Módulo de toma de memoria |
| Nº | Descripción |
|---|---|
| F33 | Cargador inalámbrico |
| F34 | Batería del módulo de control del motor |
| F35 | Bomba de combustible;
Módulo de control del sistema de alimentación. |
| F36 | 2016:
CGM; 2017-2018: No utilizado. |
| F37 | Bloqueo eléctrico de la columna de dirección |
| F38 | Módulo de ventana con espejo |
| F39 | Bloqueo trasero |
| F40 | 2016:
Módulo de control de la carrocería 4; 2017-2018: No utilizado. |
| F41 | Ajuste de voltaje de la batería |
| F42 | SADS |
| F43 | 2019:
No utilizado; Módulo de control de tracción trasera / ICCM. |
| F44 | Electroválvula superior plegable |
| F45 | Amplificador |
| F46 | Módulo de control del sistema de alimentación V8 |
| F47 | Muelle |
| F48 | No utilizado |
| F49 | Volante |
| F50 | Módulo de cámara frontal |
| F51 | Módulo de cámara |
| F52 | Asistente de estacionamiento |
| F53 | 2019:
Módulo de control del conductor trasero; 2020: No utilizado. |
| F54 | Advertencia de punto ciego |
| F55 | Radio |
| F56 | – |
| F57 | – |
| Relé | |
| K1 | Desempañador trasero |
| K2 | Módulo de control del sistema de alimentación |
| Interruptores automáticos | |
| CB1 | – |
| CB2 | C1 Accesorios para mantener la alimentación de los accesorios |
| CB3 | – |
2019, 2020
Compartimento del motor
Asignación de fusibles y relés en el compartimento del motor (2019, 2020)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F1 | Bomba ABS |
| F2 | – |
| F3 | Asiento del conductor con soporte |
| F4 | Ventilador de refrigeración |
| F5 | Asiento del pasajero accionado eléctricamente |
| F6 | – |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | DRL AUX |
| F12 | Limpiaparabrisas delantero |
| F13 | Motor de arranque |
| F14 | Bomba de vacío de freno |
| F15 | Módulo de nivelación automática de faros |
| F 16 | Asiento delantero calefactado |
| F17 | Ventana del pasajero |
| F18 | Módulo de control de la carrocería 4 |
| F19 | SDM / AOS |
| F20 | OnStar / Navegación |
| F21 | Módulo de control de la carrocería 6 |
| F22 | Válvula ABS |
| F23 | – |
| F24 | – |
| F25 | Bloqueo eléctrico de la columna de dirección |
| F26 | Módulo de control de la carrocería 2 |
| F27 | – |
| F28 | Módulo de control de la carrocería 3 |
| F29 | Módulo de control de la carrocería 8 |
| F30 | Limpiaparabrisas delantero |
| F31 | Faro LED derecho |
| F32 | Faro LED izquierdo |
| F33 | – |
| F34 | Bocina |
| F35 | Motor de nivelación automática de faros |
| F36 | Luz de cruce izquierda |
| F37 | Luz de cruce derecha |
| F38 | – |
| F39 | – |
| Nº | Descripción |
|---|---|
| F40 | Distribución eléctrica trasera / retroiluminación |
| F41 | 2019:
Panel de instrumentos / arranque; 2020: Luz de advertencia de avería / arranque. |
| F42 | HVAC / ISRVM / OSRVM |
| F43 | 2019:
Válvula de escape delantera de gestión activa de combustible; 2020: Módulo de control de tracción trasera / ICCM. |
| F44 | – |
| F45 | Techo solar |
| F46 | Módulo de control de la carrocería 7 |
| F47 | CGM |
| F48 | Embrague del aire acondicionado |
| F49 | Volante calefactado |
| F50 | Módulo de control del sistema de alimentación / arranque |
| F51 | Válvula de escape trasera PTSQ |
| F52 | – |
| F53 | – |
| F54 | Bomba de refrigerante del motor |
| F55 | Combustible principal |
| F56 | – |
| F57 | Módulo de control del motor / arranque |
| F58 | Módulo de control de la transmisión / arranque |
| F59 | – |
| F60 | Batería del módulo de control de la transmisión |
| F61 | No ir / Vehículo |
| F62 | Bobinas de encendido – impares |
| F63 | Sensor no ir / O2 |
| F64 | Bobinas de encendido – pares |
| F65 | – |
| F66 | Módulo de control del motor 1 |
| F67 | Módulo de control del motor 2 |
| F68-F77 | Fusibles de repuesto |
| Relé | |
| K1 | – |
| K2 | Ejecutar;
Mecanismo de manivela. |
| K3 | – |
| K4 | Bomba de vacío |
| K5 | Control del aire acondicionado |
| K6 | Bomba de refrigerante |
| K7 | Módulo de control del motor |
| K8 | Combustible principal |
| K9 | – |
| K10 | Motor de arranque |
Maletero
Asignación de fusibles en el maletero (2019, 2020)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F1 | Calefactor de la luneta trasera |
| F2 | Ventilador delantero |
| F3 | Freno de estacionamiento eléctrico |
| F4 | – |
| F5 | – |
| F6 | Módulo de control de tracción trasera |
| F7 | Ventana derecha |
| F8 | – |
| F9 | Ventana izquierda |
| F10 | Espejo calefactado |
| F11 | – |
| F12 | Volante calefactado |
| F13 | – |
| F14 | Control HVAC |
| F15 | Reserva |
| F 16 | Pantalla |
| F17 | Reserva |
| F18 | – |
| F19 | Asiento delantero ventilado |
| F20 | Reserva |
| F21 | – |
| F22 | – |
| F23 | Módulo de control de la carrocería |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | Luces RGB |
| F28 | Entrada pasiva;
Batería de arranque pasivo. |
| F29 | Conector de datos |
| F30 | Ventilación del depósito |
| F31 | Parte superior plegable |
| F32 | Módulo de toma de memoria |
| Nº | Descripción |
|---|---|
| F33 | Cargador inalámbrico |
| F34 | Batería del módulo de control del motor |
| F35 | Módulo de control del sistema de alimentación V6 |
| F36 | – |
| F37 | Bloqueo eléctrico de la columna de dirección |
| F38 | Espejo retrovisor exterior;
Ventana accionada eléctricamente. |
| F39 | Bloqueo trasero |
| F40 | – |
| F41 | Ajuste de voltaje de la batería |
| F42 | SADS |
| F43 | 2019:
No utilizado; Módulo de control de tracción trasera / ICCM. |
| F44 | Electroválvula superior plegable |
| F45 | Amplificador |
| F46 | Módulo de control del sistema de alimentación V8 |
| F47 | Puerto |
| F48 | – |
| F49 | Volante |
| F50 | Módulo de cámara frontal |
| F51 | Módulo de cámara |
| F52 | Asistente de estacionamiento |
| F53 | 2019:
Módulo de control del conductor trasero; 2020: No utilizado. |
| F54 | Advertencia de punto ciego lateral |
| F55 | Radio |
| F56 | – |
| F57 | – |
| Relé | |
| K1 | Desempañador de la luneta trasera |
| K2 | Módulo de control del sistema de alimentación |
| Interruptores automáticos | |
| CB1 | – |
| CB2 | Alimentación de accesorios mantenida |
| CB3 | – |
Acerca del Chevrolet Camaro (2010-2020)
El Chevrolet Camaro, fabricado entre 2010 y 2020, es un icónico automóvil deportivo estadounidense que se caracteriza por su diseño agresivo y potentes motores. Este modelo se ofreció con varias opciones de motor, incluyendo variantes de seis y ocho cilindros, que proporcionaban un amplio espectro de rendimiento para las diferentes necesidades de los conductores. El Camaro es conocido por su manejo preciso y rendimiento dinámico, lo que lo hace popular entre los entusiastas de los coches deportivos. En el interior, ofrece tecnologías modernas y confort, manteniendo el carácter deportivo que es típico del Camaro.
Diagrama de la caja de fusibles del Chevrolet Camaro
Esta página muestra el diagrama de la caja de fusibles del Chevrolet Camaro, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y en el interior del vehículo, lo que permite un fácil acceso a los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo.
