En este artículo encontrarás diagramas de la caja de fusibles del Infiniti EX35 (2007–2017), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Infiniti EX37 es el fusible 18 (toma de corriente delantera de 12V) en el salpicadero.

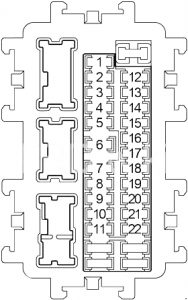

Esquema de fusibles en el habitáculo
Infiniti EX35 – esquema de fusibles – habitáculo
Número
Amperios [A]
Descripción
1
–
–
2
10
Unidad de sensor de diagnóstico de airbag, unidad de control del sistema de clasificación de ocupantes
3
10
Motor de ajuste de faros derecho e izquierdo, relé de bloqueo de transmisión, interruptor de freno de control de crucero automático (ASCD), interruptor de freno de control de crucero inteligente (ICC), unidad de control del sistema de iluminación frontal adaptativa (AFS), interruptor AFS, conector de enlace de datos, interruptor LDW, unidad de control de sonar, pitido de advertencia de salida de carril, medidor combinado y amplificador de aire acondicionado, relé de asiento calefactable, unidad de control AV, interruptor de cancelación de sonar, unidad de control de monitoreo ambiental, pitido, adaptador Tel, compresor, espejo retrovisor antideslumbrante, cámara de carril, interruptor de luz de freno, interruptor del sistema de advertencia, ionizador, sensor de detección de gases de escape / olores externos
4
10
Medidor combinado, relé de luz de marcha atrás
5
–
–
6
10
Toma de llave, pitido de advertencia de llave inteligente, conector de enlace de datos, amplificador de aire acondicionado combinado, control de retorno de energía del asiento trasero, relé de liberación del asiento trasero (LH), relé de liberación del asiento trasero (RH), reloj, espejo retrovisor antideslumbrante, unidad de control de monitoreo ambiental, unidad de visualización, adaptador Tel, sintonizador de radio satelital, relé de luces diurnas, medidor combinado
7
10
Interruptor de luces de freno, BCM (módulo de control de la carrocería), relé de interrupción de freno de control de crucero inteligente (ICC)
8
20
Amplificador BOSE
9
10
Toma de llave, botón de encendido
10
10
Interruptor de memoria del asiento, unidad de control de posición de conducción automática, control del asiento del conductor, espejo exterior, BCM (módulo de control de la carrocería)
11
10
Medidor combinado, unidad de control del sistema de tracción total (AWD), amplificador de aire acondicionado del medidor combinado
Medidor combinado, medidor unificado y amplificador de aire acondicionado, pantalla, interruptor multifunción, unidad de control AV, adaptador para iPod, BCM (módulo de control de la carrocería), unidad de control de sonar, adaptador Tel, unidad de control de cámara, interruptor de control remoto de espejos exteriores, sintonizador de radio satelital, unidad de control de monitoreo ambiental
20
15
’07-’12: Toma de corriente de la consola
20
’13-’17: Toma de corriente de la consola
21
15
Motor del ventilador
22
15
Motor del ventilador

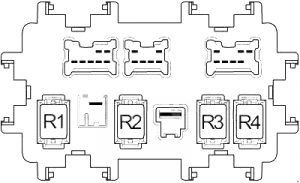

Infiniti EX35 – esquema de fusibles – habitáculo
Nr
Relé
R1
Arranque
R2
Desempañador de la ventana trasera
R3
Accesorios
R4
Ventilador delantero

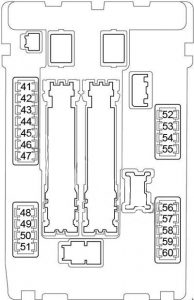

Esquema de fusibles del compartimento del motor n.º 1
Infiniti EX35 – esquema de fusibles – caja de fusibles del compartimento del motor 1
N.º
Amperios [A]
Descripción
41
15
Relé de la bomba de combustible
42
10
Relé del ventilador de refrigeración
43
10
Interruptor de modo nieve, módulo de control de la transmisión (TCM)
44
10
Inyectores, módulo de control del motor (ECM), BCM (módulo de control de la carrocería)
45
10
ABS, unidad integrada de control de crucero inteligente (ICC), sensor de ángulo de dirección, sensor de velocidad de guiñada/G lateral, unidad de control de asistencia a la dirección, unidad de control del sistema de tracción total (AWD), unidad de control de asistencia de frenado, módulo de control de punto ciego (BSW), radar lateral LH/RH
46
15
Sensores de relación aire-combustible, sensores de oxígeno calefactados
47
10
Interruptor complejo
48
10
’07-’12: Relé de bloqueo del sistema de dirección
49
10
Relé del aire acondicionado
50
15
Relé del módulo de control del motor (válvula solenoide de control de sincronización de la válvula de admisión, condensador, bobinas de encendido, módulo de control del motor, sensor de flujo de masa de aire, válvula solenoide de control de volumen de ventilación del absorbedor EVAP, freno magnético de control de sincronización de la válvula de escape, válvula de control de ventilación del absorbedor EVAP, evento del módulo de control de válvula variable y elevador (VVEL))
Faro trasero combinado, luz de matrícula, interruptor VDC, interruptor de iluminación frontal adaptativa (AFS), interruptor LDW, interruptor combinado (kit con cable), reloj, unidad de control AV, luz de guantera, dispositivo de control, interruptor de cancelación de sonar, unidad de control de monitoreo ambiental, interruptor de retorno de energía (izquierda y derecha), interruptor de modo nieve, interruptor de asiento calefactable (lado del conductor y del pasajero), interruptor de control remoto del espejo exterior, módulo de techo (luz de consola), interruptor del sistema de advertencia, toma de corriente delantera, interruptor IBA, interruptor multifunción
54
10
Luz alta LH
55
10
Luz alta RH
56
15
Luz baja LH
57
15
Luz baja RH
58
15
’07-’12: Relé de faros antiniebla delanteros
10
’13-’15: Relé de faros antiniebla delanteros
15
’16-’17: Relé de faros antiniebla delanteros
59
10
’16-’17: Relé de luces diurnas
60
30
Relé del limpiaparabrisas delantero
Esquema de fusibles del compartimento del motor n.º 2
2007 – 2016
Infiniti EX35 – esquema de fusibles – caja de fusibles del compartimento del motor 2
2017
Infiniti EX35 – esquema de fusibles – caja de fusibles del compartimento del motor 2
Conexión principal del fusible
Número
Amperios [A]
Descripción
31
15
Relé de la bocina, generador
32
30
Control de retorno de energía del asiento trasero, relé de liberación del asiento trasero (LH), relé de liberación del asiento trasero (RH)
33
10
Unidad de control del sistema de tracción total (AWD)
34
15
Audio, unidad de control AV, adaptador para iPod, unidad de control de monitoreo ambiental, subwoofer, unidad de control de cámara, adaptador Tel, sintonizador de radio satelital, subwoofer
35
15
Relé de asiento calefactable
36
10
Módulo de control de la transmisión (TCM)
37
10
13-17: Relé de bocina 2
38
15
’07-’12: Relé de bocina 2
F
50
Relé del ventilador de refrigeración
g
30
Relé de encendido (fusibles: “2”, “3”, “4”), IPDM E/R
h
40
Fusible: “61”, “63”
i
–
–
J
–
–
K
40
BCM (módulo de control de la carrocería), interruptor automático (unidad de control de posición de conducción automática, control del asiento del conductor, interruptor de soporte lumbar)
L
30
ABS
m
50
ABS
n
50
13–17: Evento de válvula variable y relé del motor elevador (VVEL)
Relé de luces altas (fusibles: “54”, “55”), relé de luces bajas (fusibles: “56”, “57”), relé de luces traseras (fusibles: “52”, “53”), fusible: “58”, “59”, “60”
E
80
Relé de accesorios (fusibles: “18”, “19”, “20”), relé del desempañador de la ventana trasera (fusibles: “13”, “14”, “15”), relé del ventilador (fusibles: “21”, “22”), fusible: “6”, “7”, “9”, “10”, “11”
