Infiniti J30 (1993-1997) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Infiniti J30 (1993–1997), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Infiniti J30
Aplicable a vehículos fabricados en los años:
1993, 1994, 1995, 1996, 1997.
Cabina
- Módulo de control de la transmisión (TCM)
- Relé de la bomba de combustible
- Relé de la luz trasera
- Unidad de control de tiempo
- Super interconexión múltiple (SMJ)
- Caja de fusibles
- Super interconexión múltiple (SMJ)
- Reloj de la cerradura de la puerta
- Interruptor de la luz de freno
- Interruptor de control automático de velocidad (ASCD) Cancelar
- Relé de advertencia antirrobo
- Relé del interruptor de la puerta trasera
- Amplificador de aire acondicionado
- Super interconexión múltiple (SMJ)
- Relé de la bobina de encendido
- Relé del ventilador (alta velocidad)
- Relé del módulo de control del motor (ECCS)
- Módulo de control del motor (ECCS)
- –
- Unidad de control del airbag
- Sensor de túnel y sensor de seguridad
- Unidad de control del asiento eléctrico
- Unidad de intermitencia combinada
- Unidad de control de advertencia antirrobo
- Interruptor de expulsión
- Unidad de control de bloqueo de la transmisión
- Unidad de control de automatización de velocidad (ASCD)
- Unidad de control de asistencia a la dirección

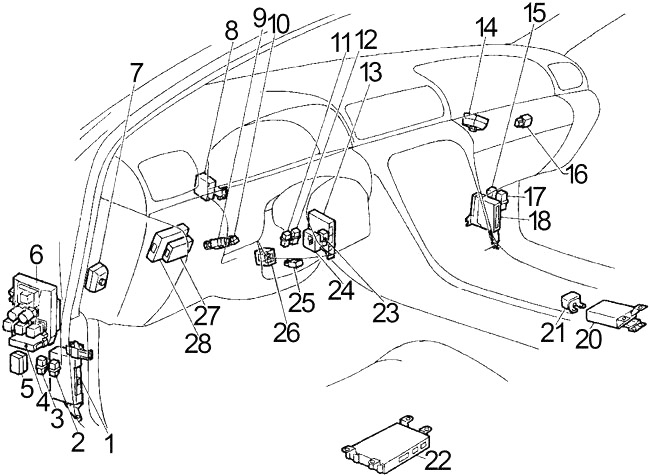

Diagrama de la caja de fusibles de la cabina
El panel de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel del pie.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Interruptor de luces de emergencia (intermitentes combinados), interruptor combinado (intermitente), relé multifunción n.º 1, relé multifunción n.º 2, relé multifunción |
| 2 | 15 | Relé del amplificador de audio |
| 3 | 10 | Teléfono, unidad de transmisión y recepción |
| 4 | 15 | Interruptor de la luz de freno, sensor de la luz de freno y la luz trasera, luz de freno, unidad de control del dispositivo de control automático de velocidad (ASCD), unidad de control de bloqueo de la transmisión |
| 5 | 20 | Motor del limpiaparabrisas delantero, unidad de control de tiempo, relé del limpiaparabrisas, interruptor del limpiaparabrisas delantero, motor del lavaparabrisas delantero |
| 6 | 15 | Encendedor de cigarrillos, reloj |
| 7 | 7,5 | Unidad de control de tiempo, relé del limpiaparabrisas, interruptor del limpiaparabrisas delantero |
| 8 | 10 | Interruptor de control remoto de los espejos laterales, unidad de control de alarma antirrobo |
| 9 | 10 | Reproductor de CD y radio, temporizador y motor de la antena eléctrica, teléfono (unidad de control del receptor) |
| 10 | 15 | Motor del ventilador |
| 11 | 15 | Motor del ventilador |
| 12 | 10 | Interruptor de llave, reloj de la cerradura de la puerta, unidad de control remoto multifunción, unidad de control de tiempo |
| 13 | 7,5 | Instrumento combinado, unidad de control de alarma antirrobo, reloj, reproductor de CD y radio, temporizador y motor de antena, unidad de control remoto con múltiples controles remotos, timbre de advertencia, unidad de control de tiempo |
| 14 | 15 | Relé del amplificador de audio |
| 15 | 20 | Amplificador de la ventana eléctrica (lado del pasajero) |
| 16 | 20 | Amplificador de la ventana trasera eléctrica (derecha) |
| 17 | – | – |
| 18 | – | – |
| 19 | 7,5 | 1993-1995: Conector de enlace de datos, unidad de control del motor (ECM), unidad de control del dispositivo de control automático de velocidad (ASCD), sensores de oxígeno calentados, válvula de control de velocidad de ralentí (IACV-ACC), válvula de control de velocidad de ralentí (IACV-FICD), válvula solenoide de tiempo variable (VTC), válvula solenoide de regulación de presión (PRVR) |
| 15 | 1996-1997: Conector de enlace de datos, unidad de control del motor (ECM), unidad de control de automatización de velocidad (ASCD), sensores de relación aire-combustible, sensores de oxígeno calentados, válvula de control de velocidad de ralentí (IACV-ACC), válvula de control de velocidad de ralentí (IACV-FICD), válvula solenoide de tiempo variable (VTC), válvula solenoide reguladora de presión (PRVR) | |
| 20 | 7,5 | Unidad de control de alarma antirrobo, relé del motor de arranque de alarma antirrobo, unidad de control de luces diurnas, relé del techo solar, interruptor principal de la ventana |
| 21 | 7,5 | Interruptor de emergencia (intermitente combinado) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 22 | 7,5 | Amplificador de aire acondicionado |
| 23 | 7,5 | Iluminación interior, iluminación del maletero, luz de lectura, luces de los pies, luces de entrada, interruptores de las puertas, unidad de control multifunción, iluminación de los espejos de cortesía, interruptor de iluminación, relé del interruptor de la puerta trasera, interruptor de iluminación del maletero, unidad de control de tiempo, iluminación de la apertura de la llave de encendido, unidad de control de alarma antirrobo |
| 24 | 7,5 | Relé de arranque, módulo de control del motor (ECM), relé de arranque de alarma antirrobo, relé de luz diurna, unidad de control de luz diurna, interruptor del freno de estacionamiento |
| 25 | 7,5 | Interruptor de iluminación, unidad de control de luz diurna, sensor de luz de freno y luz trasera, luces traseras, luces de freno, luces laterales, luces de matrícula, luces de posición, unidad de control de tiempo |
| 26 | 7,5 | Luz de la guantera, interruptor de control de iluminación, iluminación: (instrumento combinado, encendedor de cigarrillos, botón de control, interruptor de emergencia, reloj, reproductor de CD y radio, interruptor principal de la ventana, interruptor de la ventana (lado del pasajero), control automático de velocidad (ASCD)) Interruptor principal, indicador A/T, espejo antideslumbrante automático, interruptor de la ventana trasera) |
| 27 | 20 | Amplificador de la ventana trasera eléctrica (izquierda) |
| 28 | 3 | Teléfono, unidad de transmisión y recepción, kit manos libres |
| 29 | 10 | Unidad de control del airbag |
| 30 | 7,5 | Interruptor inhibidor (luces de marcha atrás, módulo de control de la transmisión (TCM), relé de posición de estacionamiento/neutral), interruptor principal de control automático de velocidad (ASCD), relé ASCD, interruptor de cancelación ASCD, unidad de control ASCD, relé de la bomba de combustible |
| 31 | 7,5 | Instrumento combinado, interruptor de la puerta, relé del interruptor de la puerta trasera, espejo antideslumbrante automático |
| 32 | 7,5 | Sistema de dirección activa de alto rendimiento (HICAS), unidad de control de tiempo, amplificador de aire acondicionado automático, relé de desempañador de la ventana trasera |
| 33 | 15 | Asiento calefactado |
| 34 | 15 | Actuador de apertura del maletero, actuador de apertura de la tapa del depósito de combustible |
| 35 | – | – |
| 36 | 20 | Relé de desempañador del espejo lateral, relé de desempañador de la ventana trasera, unidad de control de tiempo, amplificador de aire acondicionado |
| 37 | 10 | Unidad de control de bloqueo de la transmisión |
| R1 | Accesorios (n.º 2) | |
| R2 | Accesorios (n.º 1) | |
| R3 | Encendido | |
| CB1 | Asiento eléctrico | |
| CB2 | Ventana eléctrica, techo corredizo, asiento eléctrico, bloqueo de la alimentación eléctrica | |
Motor
- Bocina de advertencia antirrobo
- Interruptor del capó
- Motor del limpiaparabrisas
- Actuador ABS
- Unidad de control de luz diurna
- Sensor de colisión de zona delantera
- Caja de fusibles
Diagrama de la caja de fusibles del compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 51 | 15 | Faro derecho, unidad de control del faro, intermitente, unidad de control de luces diurnas, unidad de control de alarma antirrobo, relé de alarma antirrobo |
| 52 | 15 | Faro izquierdo, unidad de control del faro, unidad de control de luces diurnas, relé de alarma antirrobo |
| 53 | – | – |
| 54 | – | – |
| 55 | 15 | Relé de la bocina, interruptor de dirección del dispositivo de control automático de velocidad (ASCD), unidad de control de alarma antirrobo |
| 56 | 15 | Relé de la luz trasera (interruptor de luces, fusible: “25”, “26”) |
| 57 | 20 | ABS |
| 58 | 7,5 | Módulo de control del motor (ECCS), relé de la bobina de encendido, sensor de flujo de masa de aire, sensor de posición del árbol de levas |
| 59 | 10 | Inyectores |
| 60 | 15 | Relé de la bomba de combustible |
| 61 | 20 | Interruptor de encendido, relé de retención del motor de arranque |
| 62 | 10 | Alternador |
| 63 | 20 | Relé de calefacción de la ventana trasera, relé de calefacción del espejo de la puerta |
| 64 | 20 | Relé de calefacción de la ventana trasera, relé de calefacción del espejo de la puerta |
| 70 | – | – |
| A | 100 | Alternador, Fusible: “E”, “F”, “55”, “56”, “63”, “64” |
| Número | Amperios [A] | Descripción |
|---|---|---|
| B | 25 | Ventilador de refrigeración |
| C | 30 | ABS |
| D | 30 | Relé del motor de arranque, relé de parada del motor de arranque, sistema de advertencia antirrobo, interruptor inhibidor |
| E | 45 | Interruptor (CB1), Interruptor (CB2), Relé de accesorios n.º 2 (Fusibles: “11”, “10”), Fusibles: “15”, “16”, “27” |
| F | 75 | Relé de accesorios n.º 1 (Fusibles: “5”, “6”, “7”, “8”), Relé de encendido (Fusibles: “20”, “21”, “22”, “31”, “32”, “33”, “36”, “37”), Fusibles: “1”, “2”, “3”, “4”, “12”, “13”, “14”, “23”, “34” |
| R1 | Ventilador de refrigeración | |
| R2 | Control automático de velocidad (ASCD) Mantener | |
| R3 | Luz diurna | |
| R4 | Bocina | |
| R5 | Limpiaparabrisas | |
| R6 | Posición de estacionamiento/neutral | |
| R7 | Motor de arranque | |
| R8 | Desempañador de la ventana trasera | |
| R9 | Desempañador de los espejos exteriores | |
| R10 | 1996-1997: Mantenimiento del arranque | |
| R11 | Aire acondicionado | |
