Infiniti G35 (2002-2015) – caja de fusibles
En este artículo encontrarás los diagramas de la caja de fusibles del Infiniti G35 (2002–2015), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de cajas de fusibles y relés – Infiniti G35
Aplicable a vehículos fabricados en los años:

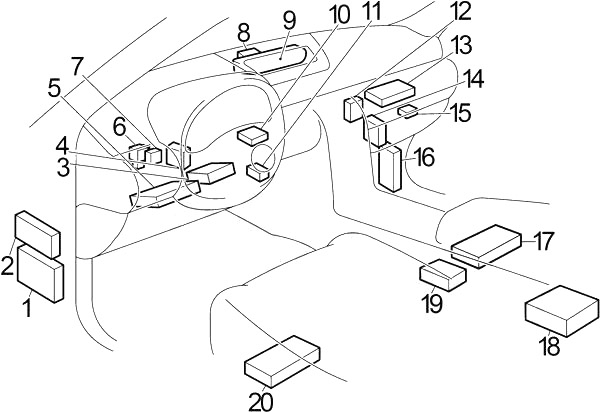

Cabina
- Módulo de control de la carrocería (BCM)
- Caja de fusibles
- 2005-2007: Unidad de control de posicionamiento automático de tracción
- Unidad de control de tracción total (AWD)
- 2002-2004: Unidad de control VDC/TCS/ABS
- Relé de asientos calefactables
- Interruptor de circuito
- Antena GPS
- Pantalla y amplificador de climatización automática
- Amplificador de antena antirrobo (NATS)
- 2006-2007: Unidad de bloqueo de dirección
- 2006-2007: Unidad de llave inteligente
- Unidad de control Navi
- Módulo de control del motor (ECM)
- 2005-2007: Receptor de acceso sin llave
- 2002-2004: Módulo de control de la transmisión (TCM)
2005-2007: Unidad de control VDC/TCS/ABS - Coupé: Unidad de control del asiento (lado del pasajero)
- Unidad de sensor de diagnóstico de airbag
- Inclinación/sensor G lateral
- Unidad de control del asiento (lado del conductor)

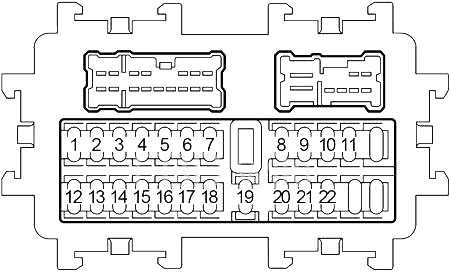

Diagrama de la caja de fusibles de la cabina
El panel de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel de los pies.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Inyectores de combustible, módulo de control de la carrocería (BCM): (elevalunas eléctrico, techo solar, sistema de entrada remota sin llave, sistema de llave inteligente, amplificador de antena del sistema antirrobo Nissan (NATS), teléfono, señal de advertencia), módulo de control del motor (ECM), interruptor combinado, faro, sistema de luces diurnas, sistema de iluminación automática, intermitentes y luces de emergencia, iluminación interior de la cabina, luz de mapa, iluminación del espejo de cortesía, iluminación del maletero, iluminación del bloqueo de encendido, luces de entrada, interruptor de luz del maletero, interruptor de puerta del lado del conductor/pasajero, interruptor de bloqueo y desbloqueo de puertas, interruptor de llave de puerta, unidad de control de posicionamiento automático de tracción, sistema de inclinación y telescópico |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Alimentación |
| 6 | 10 | Unidad de audio, pantalla y amplificador de climatización automática, sintonizador de radio por satélite, unidad de control Navi, cuadro de instrumentos combinado, interruptor Navi, unidad de pantalla, unidad de subida y bajada (pantalla), unidad adaptadora TEL, módulo de control de la carrocería (BCM), unidad de llave inteligente, sistema de advertencia antirrobo, interruptor de control remoto del espejo de la puerta, interruptor combinado, faro, sistema de luces diurnas, sistema de iluminación automática, intermitentes y luces de emergencia, unidad de control de posicionamiento automático de tracción, sistema de inclinación y telescópico |
| 7 | 15 | Encendedor de cigarrillos |
| 8 | 10 | Deshumidificador de espejos exteriores |
| 9 | 10 | Unidad de control del asiento del conductor, sistema de luces diurnas |
| 10 | 15 | Motor del ventilador |
| 11 | 15 | Motor del ventilador |
| 12 | 10 | Compresor de aire acondicionado (ECV), pantalla y amplificador de climatización automática, controlador de climatización y audio, unidad de control Navi, unidad de subida y bajada (pantalla), unidad adaptadora TEL, módulo de control del motor (ECM), unidad de llave inteligente, brújula, interruptor de freno automático del sistema de control de velocidad (ASCD), interruptor de embrague automático del sistema de control de velocidad (ASCD) (M/T), relé de deshumidificador de la luneta trasera, relé de asiento calefactable, relé de bloqueo de la transmisión |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 13 | 10 | Sensor de diagnóstico de airbags, unidad de control del sistema de clasificación de pasajeros |
| 14 | 10 | Cuadro de instrumentos combinado, espejo interior antideslumbrante automático |
| 15 | 15 | 2002-2004: Sensores de relación aire-combustible, sensores de oxígeno calefactados |
| 16 | – | – |
| 17 | 15 | Sedán (2002-2003): Woofer |
| 18 | 10 | 2005-2007: Unidad de control de la carrocería (BCM): (elevalunas eléctrico, cierre eléctrico, techo solar, sistema de advertencia antirrobo, asiento eléctrico, teléfono, sistema de entrada remota sin llave, sistema de llave inteligente, apertura del maletero, amplificador de antena del sistema antirrobo Nissan (NATS), señal de advertencia), interruptor combinado, faro, sistema de luces diurnas, sistema de iluminación automática, intermitentes y luces de emergencia, luces interiores, luces de mapa, luces de espejos de cortesía, luces del maletero, iluminación del bloqueo de encendido, luces de entrada, interruptor de luz del maletero, interruptor de puerta del lado del conductor/pasajero, interruptor de bloqueo y desbloqueo de puertas, interruptor de llave de puerta, unidad de control de posicionamiento automático de tracción, unidad de control del asiento del conductor, interruptor de memoria del asiento, relé de alimentación, sistema de inclinación y telescópico, relé de bloqueo de la transmisión |
| 19 | 10 | Cuadro de instrumentos combinado, pantalla y amplificador de climatización automática, señal acústica de advertencia de llave inteligente, espejo interior antideslumbrante automático |
| 20 | 10 | Interruptor de luces de freno, unidad de control VDC/TCS/ABS, unidad de llave inteligente, unidad de control del motor (ECM), unidad de control de dirección activa trasera (RAS) |
| 21 | 10 | Interruptor de llave, unidad de control de la carrocería (BCM) |
| 22 | 10 | Sedán (2004-2006): Unidad de control de tracción total (AWD) |

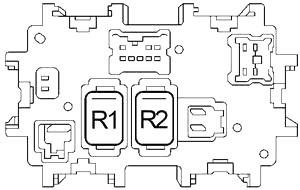

| R1 | Ventilador | |
| R2 | Accesorios | |

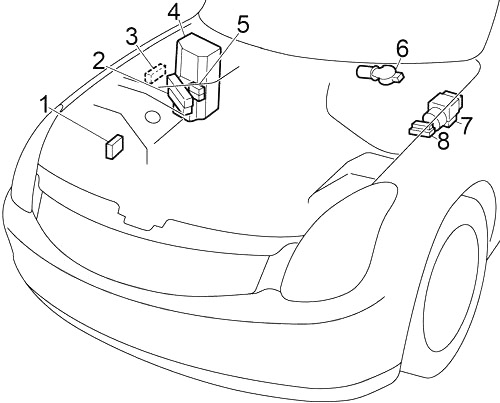

Compartimento del motor
- Unidad de control de luces diurnas
- Caja de fusibles №1
- Caja de fusibles de relés
- Caja de fusibles №2
- Bloque de fusibles
- Motor del limpiaparabrisas delantero
- Activador VDC
- Caja de fusibles de relés VDC

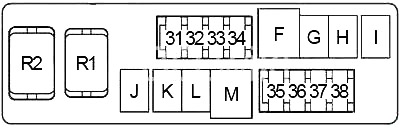

Caja de fusibles del compartimento del motor 1
Cerca de la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| 31 | 20 | Coupé (2006-2007): Relé del motor de dirección activa trasera (RAS), unidad de control de dirección activa trasera (RAS) |
| 32 | 10 | 2005-2007: Módulo de control de la transmisión (TCM) |
| 33 | 15 | 2005-2007: Módulo de llave inteligente, interruptor de llave e interruptor de control de encendido, módulo de control de la carrocería (BCM), módulo de bloqueo de dirección |
| 34 | 15 | Módulo de control del motor (ECM), conector de enlace de datos |
| 35 | 15 | Relé de la bocina |
| 36 | 10 | Alternador |
| 37 | 15 | Unidad de audio, amplificador BOSE, sintonizador de radio por satélite, unidad de control Navi, pantalla, adaptador TEL |
| 38 | 10 | Relé de asientos calefactables |
| F | 50 | Módulo de control de la carrocería (BCM): (elevalunas eléctrico, cierre eléctrico, techo solar, asiento eléctrico, sistema de advertencia antirrobo, unidad de control de posicionamiento automático de tracción, teléfono, señal de advertencia, sistema de entrada remota sin llave, sistema de llave inteligente, apertura del maletero, amplificador de antena del sistema antirrobo Nissan (NATS)), interruptor combinado, faro, sistema de luces diurnas, sistema de iluminación automática, intermitentes y luces de emergencia, luces interiores, luces de mapa, luces de espejos de cortesía, luces del maletero, iluminación del bloqueo de encendido, luces de entrada, interruptor de luz del maletero, interruptor de puerta del lado del conductor/pasajero, interruptor de bloqueo y desbloqueo de puertas, interruptor de llave de puerta, sistema de inclinación y telescópico |
| G | – | – |
| H | 40 | Relé del ventilador de refrigeración n.º 1, relé del ventilador de refrigeración n.º 3 |
| I | 40 | Relé del ventilador de refrigeración n.º 1, relé del ventilador de refrigeración n.º 3 |
| J | 50 | Relé del motor VDC/TCS/ABS |
| K | 30 | Relé de la válvula solenoide VDC/TCS/ABS |
| L | – | – |
| M | 40 | Interruptor de encendido, relé de arranque |
| R1 | Bombilla de repuesto | |
| R2 | Bocina | |
Caja de fusibles del compartimento del motor 2
Cerca de la batería.

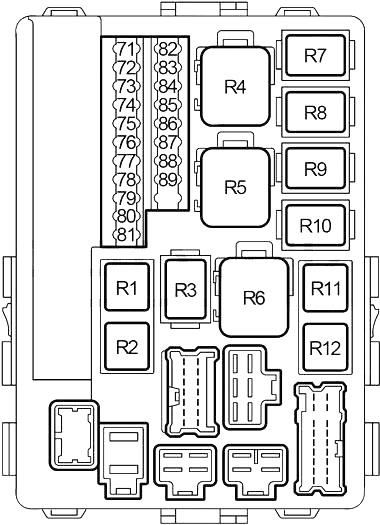

Diagrama (Tipo 1, 2002-2004)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 71 | 10 | Relé de la luz de marcha atrás (A/T), módulo de control de la transmisión (TCM (A/T)), interruptor de la luz de marcha atrás (M/T), unidad de control Navi, sistema de arranque |
| 72 | 15 | Relé de las luces antiniebla delanteras |
| 73 | 15 | Relé de encendido, procesador IPDM |
| 74 | 20 | Relé de los limpiaparabrisas delanteros |
| 75 | 10 | Relé de las luces traseras (luces de posición delanteras/traseras, luces de estacionamiento, luces traseras, iluminación de la matrícula, cuadro de instrumentos combinado, iluminación: (interruptor de navegación, unidad de control de navegación, pantalla y amplificador de climatización automática, controlador de climatización y audio, unidad de audio, interruptor de micrófono VDC, transmisión automática, interruptor de emergencia, cenicero, toma del encendedor de cigarrillos, interruptor de asiento calefactable, interruptor de control de audio del volante, interruptor ASCD, interruptor de apertura del maletero, interruptor de control de iluminación, luz superior de la guantera, luz de la guantera), procesador IPDM |
| 76 | 15 | Relé del motor de control de la mariposa |
| 77 | 20 | Relé del deshumidificador de la luneta trasera |
| 78 | 20 | Relé del deshumidificador de la luneta trasera |
| 79 | 10 | Relé del aire acondicionado |
| 80 | 10 | Relé del limpiaparabrisas delantero, relé del limpiaparabrisas delantero de alta velocidad, procesador IPDM |
| 81 | 15 | Relé de la bomba de combustible |
| 82 | 15 | Relé del módulo de control del motor (ECM) (bobinas de encendido, condensador, válvula solenoide de control de sincronización de la válvula de admisión, freno magnético de control de sincronización de la válvula de escape, sensor de flujo de masa de aire, sensor de posición del cigüeñal, sensor de posición del árbol de levas, válvula solenoide de control de volumen de ventilación del depósito EVAP, válvula de control de ventilación del depósito EVAP, sensor de posición de control de sincronización de la válvula de escape) |
| 83 | 15 | Faro derecho (iluminación) |
| 84 | 15 | Faro izquierdo (iluminación) |
| 85 | 10 | Faro izquierdo (luces largas) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 86 | 10 | Faro derecho (luces largas) |
| 87 | 10 | Bomba del lavaparabrisas delantero, interruptor combinado |
| 88 | 10 | Unidad de control VDC/TCS/ABS, sistema de luces diurnas |
| 89 | 10 | Conector de enlace de datos, interruptor de bloqueo del embrague, relé del motor de arranque |
| R1 | Bomba de combustible | |
| R2 | Aire acondicionado | |
| R3 | Encendido | |
| R4 | Ventilador de refrigeración (n.º 3) | |
| R5 | Ventilador de refrigeración (n.º 2) | |
| R6 | Ventilador de refrigeración (n.º 1) | |
| R7 | Faro (luces de posición) | |
| R8 | Faro (luces largas) | |
| R9 | Faro antiniebla delantero | |
| R10 | Motor de arranque | |
| R11 | Motor de control de la mariposa | |
| R12 | Módulo de control del motor (ECM) | |

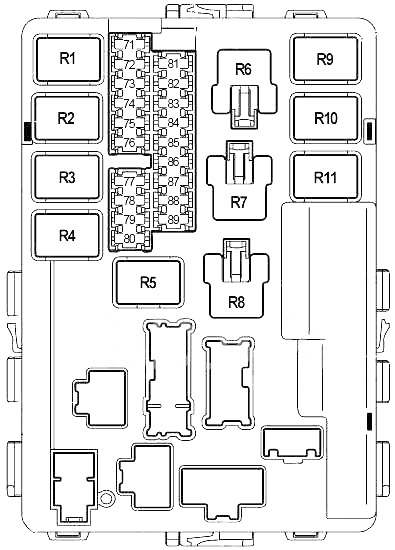

Diagrama (Tipo 2, 2005-2007)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 71 | 10 | Relé de las luces traseras (luces de posición delanteras/traseras, luces de estacionamiento, luces traseras, iluminación de la matrícula, cuadro de instrumentos combinado, iluminación: (interruptor de navegación, unidad de control de navegación, pantalla y amplificador de climatización automática, controlador de climatización y audio, unidad de audio, interruptor de micrófono VDC, transmisión automática, interruptor de emergencia, cenicero, toma del encendedor de cigarrillos, interruptor de asiento calefactable, interruptor de control de audio del volante, interruptor de control ASCD, interruptor de apertura del maletero, interruptor de control de iluminación, luz superior de la guantera, luz de la guantera), procesador IPDM |
| 72 | 10 | Faro derecho (luces largas) |
| 73 | 20 | Relé de los limpiaparabrisas delanteros |
| 30 | Coupé (2007): Relé del limpiaparabrisas delantero | |
| 74 | 10 | Faro izquierdo (luces largas) |
| 75 | 20 | Relé del deshumidificador de la luneta trasera |
| 76 | 15 | Faro derecho (luces de posición) |
| 77 | 15 | Relé del módulo de control del motor (ECM) (bobinas de encendido, condensador, válvula solenoide de control de sincronización de la válvula de admisión, freno magnético de control de sincronización de la válvula de escape, sensor de flujo de masa de aire, sensor de posición del cigüeñal, sensor de posición del árbol de levas, válvula solenoide de control de volumen de ventilación del depósito EVAP, válvula de control de ventilación del depósito EVAP, sensor de posición de control de sincronización de la válvula de escape, sistema antirrobo Nissan (NATS), amplificador de antena |
| 78 | 15 | Relé de encendido, procesador IPDM |
| 79 | 10 | Relé del aire acondicionado |
| 80 | 20 | Relé del deshumidificador de la luneta trasera |
| 81 | 15 | Relé de la bomba de combustible |
| 82 | 10 | Unidad de control VDC/TCS/ABS, unidad de control de dirección activa trasera (RAS) |
| 83 | 10 | Relé de la luz de marcha atrás (A/T), módulo de control de la transmisión (TCM (A/T)), interruptor de la luz de marcha atrás (M/T), unidad de control Navi |
| 84 | 10 | Bomba del lavaparabrisas delantero, interruptor combinado |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 85 | 15 | Sensores de relación aire-combustible, sensores de oxígeno calefactados |
| 86 | 15 | Faro izquierdo (iluminación de posición) |
| 87 | 15 | Relé del motor de control de la mariposa |
| 88 | 15 | Relé de las luces antiniebla delanteras |
| 89 | 10 | Conector de enlace de datos, interruptor de bloqueo del embrague, relé de arranque |
| R1 | Módulo de control del motor (ECM) | |
| R2 | Faro (luces largas) | |
| R3 | Faro (iluminación de posición) | |
| R4 | Arrancador | |
| R5 | Encendido | |
| R6 | Ventilador de refrigeración (n.º 3) | |
| R7 | Ventilador de refrigeración (n.º 1) | |
| R8 | Ventilador de refrigeración (n.º 2) | |
| R9 | Motor de control de la mariposa | |
| R10 | Bomba de combustible | |
| R11 | Faro antiniebla delantero | |
Caja de fusibles de relés del compartimento del motor
| Número | Relé |
|---|---|
| R1 | Luz diurna (n.º 1) |
| R2 | Desbloqueo del lado del pasajero |
| R3 | Luz diurna (n.º 2) |

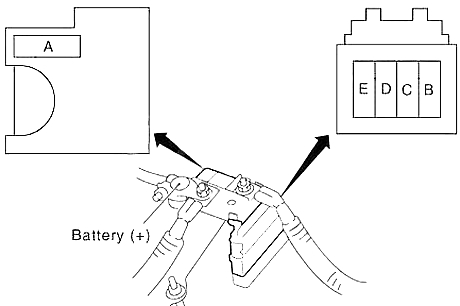

Bloque de fusibles
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 120 | Fusible: “B”, “C” |
| B | 100 | Fusible: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “H”, “I”, “J”, “K”, “M” |
| C | 80 | 2002-2004: Relé de luces altas (Fusibles: “85”, “86”), Relé de luces bajas (Fusibles: “83”, “84”), Fusibles: “72”, “74”, “75”, “76”, “77”, “79” |
| 2005-2007: Relé de luces altas (Fusibles: “72”, “74”), Relé de luces bajas (Fusibles: “76”, “86”), Fusibles: “71”, “73”, “75”, “87”, “88” | ||
| D | 60 | Relé de accesorios (Fusibles: “5”, “6”, “7”), Relé del ventilador (Fusibles: “10”, “11”), Fusibles: “18”, “19”, “20”, “21”, “22” |
| E | 80 | Relé de encendido (Fusibles: “71”, “80”, “81”, “87”, “88”, “89”), Fusibles: “73”, “78”, “82” |
Diagrama de fusibles y relés – Infiniti G35
Aplicable a vehículos fabricados en los años:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Fusibles en la cabina
El panel de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel de los pies.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Unidad de control de los cinturones de seguridad delanteros en caso de colisión |
| 2 | 10 | Unidad de sensor de diagnóstico de airbags, unidad de control del sistema de clasificación de pasajeros |
| 3 | 10 | Motor de ajuste de faros derecho/izquierdo, unidad de control de cámara, relé de bloqueo de transmisión, interruptor de freno automático del sistema de control de velocidad (ASCD), interruptor de freno del control de crucero inteligente (ICC), unidad de control del sistema de iluminación frontal adaptativa (AFS), interruptor AFS, conector de interfaz de datos, amplificador de cuadro de instrumentos combinado y climatización, relé de asiento calefactable, unidad de control AV, unidad de control frontal de dirección activa en 4 ruedas (4WAS), unidad de control de sonar, ionizador, sensor de detección de humo/olores desagradables exteriores, relé de asiento con climatización |
| 4 | 10 | Cuentakilómetros combinado, relé de luz de emergencia (transmisión automática), interruptor de luz de emergencia (transmisión manual) |
| 5 | 15 | Amplificador BOSE |
| 6 | 10 | Conector de llave, señal acústica de llave inteligente, conector de interfaz de datos, amplificador de climatización con cuadro de instrumentos combinado, reloj, espejo interior antideslumbrante automático, sensor de luz y lluvia, señal acústica en el techo |
| 7 | 10 | Interruptor de luces de freno, módulo de control de la carrocería (BCM), relé de parada de freno del control de crucero inteligente |
| 8 | 15 | Amplificador BOSE |
| 9 | 10 | Llave con ranura, interruptor de botón de arranque, interruptor de bloqueo del embrague (transmisión manual) |
| 10 | 10 | Módulo de control de la carrocería (BCM), interruptor de memoria del asiento, unidad de control de posicionamiento automático del motor, control del asiento del conductor |
| 11 | 10 | Cuadro de instrumentos combinado, amplificador de climatización con cuadro de instrumentos combinado, unidad de control AWD |
| 12 | – | – |
| 13 | 10 | Espejo calefactable |
| 14 | 20 | Calefactor de la luneta trasera |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 20 | Cabriolet: unidad de control del techo duro plegable | |
| 15 | 20 | Calefactor de la luneta trasera |
| 20 | Cabriolet: unidad de control del techo duro plegable | |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | 2006-2011: Encendedor de cigarrillos |
| 19 | 10 | Cuadro de instrumentos combinado, cuadro de instrumentos unificado y amplificador de climatización, pantalla, interruptor multifunción, unidad de control AV, módulo de control de la carrocería (BCM), adaptador Tel, unidad de control de cámara, interruptor de control remoto del espejo exterior, sintonizador de radio por satélite, cambiador de CD, unidad de control de sonar, interruptor de cancelación de sonar |
| 20 | 15 | 2006-2009: Toma de corriente de la consola |
| 20 | 2010-2013: Encendedor de cigarrillos, toma de corriente de la consola | |
| 21 | 15 | Motor del ventilador |
| 22 | 15 | Motor del ventilador |
| R1 | Encendido | |
| R2 | Calefactor de la luneta trasera | |
| R3 | Accesorios | |
| R4 | Ventilador delantero | |
Fusibles en el compartimento del motor 1
Cerca de la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 41 | 15 | Relé de la bomba de combustible |
| 42 | 10 | Relé del ventilador de refrigeración |
| 43 | 10 | Módulo de control de la transmisión (TCM), interruptor de modo nieve, interruptor de posición de estacionamiento/neutro |
| 44 | 10 | Inyectores, módulo de control del motor (ECM), módulo de control de la carrocería (BCM) |
| 45 | 10 | ABS, módulo de sensor integrado del control de crucero inteligente (ICC), sensor de ángulo de dirección, sensor de inclinación/g lateral, unidad de control de asistencia de dirección, unidad de control AWD, unidad de control principal del sistema de dirección activa en 4 ruedas (4WAS) |
| 46 | 15 | Sensores de relación aire-combustible, sensores de oxígeno calefactados |
| 47 | 10 | Bomba del lavaparabrisas |
| 48 | 10 | 2006-2011: Relé de bloqueo de dirección |
| 10 | 2014-2015 (Q40): Relé del aire acondicionado | |
| 49 | 10 | 2006-2013: Relé del aire acondicionado |
| 15 | 2014-2015 (Q40): Módulo de control del motor (ECM), relé ECM (bobinas de encendido, condensador, válvula solenoide de control de sincronización de las válvulas de admisión, módulo de control del motor, sensor de flujo de masa de aire, válvula solenoide de control de volumen de admisión del depósito EVAP, control de la válvula de purga del depósito EVAP), módulo de control de sincronización y elevación variable de válvulas (VVEL) | |
| 50 | 15 | 2006-2013: Módulo de control del motor (ECM), relé ECM (bobinas de encendido, condensador, válvula solenoide de control de sincronización de las válvulas de admisión, liberación del imán de control de sincronización de las válvulas de escape, módulo de control del motor, sensor de flujo de masa de aire, válvula solenoide de control de volumen de admisión del depósito EVAP, válvula de control de ventilación del depósito EVAP), módulo de control de sincronización y elevación variable de válvulas (VVEL) |
| 15 | 2014-2015 (Q40): Relé del motor de control de la mariposa | |
| 51 | 15 | 2006-2013: Relé del motor de control de la mariposa |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 52 | 10 | 2006-2013: Faro delantero combinado |
| 10 | 2014-2015 (Q40): Faro trasero combinado, luz de matrícula, luz de lectura, interruptor VDC, interruptor de apertura del maletero, interruptor combinado (cable espiral), reloj, interruptor multifunción, unidad de control AV, luz de la guantera, interruptor de transmisión A/T, interruptor de asiento calefactable (lado del conductor/pasajero), interruptor de modo de conducción en nieve, interruptor de control remoto del espejo lateral | |
| 53 | 10 | 2006-2013: Faro trasero combinado, luz de matrícula, luz de lectura, interruptor VDC, interruptor de apertura del maletero, interruptor del sistema de iluminación frontal adaptativa (AFS), interruptor combinado (cable espiral), reloj, interruptor multifunción, unidad de control AV, luz de la guantera, toma del encendedor de cigarrillos, interruptor de transmisión A/T, interruptor de asiento calefactable (lado del conductor/pasajero), interruptor de modo de conducción en nieve, interruptor de control remoto del espejo lateral, interruptor de cancelación de sonar, interruptor de apertura/cierre del techo, interruptor de asiento con climatización |
| 10 | 2014-2015 (Q40): Faro izquierdo (luces de cruce) | |
| 54 | 10 | 2006-2013: Faro izquierdo (luces de cruce) |
| 10 | 2014-2015 (Q40): Faro derecho (luces de cruce) | |
| 55 | 10 | 2006-2013: Faro derecho (luces de cruce) |
| 15 | 2014-2015 (Q40): Faro izquierdo (luces diurnas) | |
| 56 | 15 | 2006-2013: Faro izquierdo (luces diurnas) |
| 15 | 2014-2015 (Q40): Faro derecho (luces diurnas) | |
| 57 | 15 | 2006-2013: Faro derecho (luces diurnas) |
| 15 | 2014-2015 (Q40): Relé de las luces antiniebla delanteras | |
| 58 | 15 | 2006-2013: Relé de las luces antiniebla delanteras |
| 59 | 10 | 2011-2013: Relé de luces diurnas |
| 30 | 2014-2015 (Q40): Relé del limpiaparabrisas delantero | |
| 60 | 30 | 2006-2013: Relé del limpiaparabrisas delantero |
Fusibles en el compartimento del motor 2
Cerca de la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 31 | 15 | Relé de la bocina 1 |
| 32 | 10 | Alternador |
| 33 | 10 | Unidad de control AWD |
| 34 | 15 | Audio, unidad de control AV, subwoofer, unidad de control de cámara, adaptador de teléfono, sintonizador de radio por satélite, cambiador de CD |
| 35 | 15 | Relé de asiento calefactable, relé de asiento con climatización (cabriolet) |
| 36 | 10 | Módulo de control de la transmisión (TCM) |
| 37 | 20 | 2006-2010: Relé del motor de dirección activa trasera en 4 ruedas (4WAS) |
| 15 | Cabriolet: relé de asiento con climatización | |
| 38 | 10 | Relé de la bocina 2 |
| F | 50 | Relé del ventilador de refrigeración |
| G | 30 | Unidad de control de los cinturones de seguridad delanteros en caso de colisión |
| Número | Amperios [A] | Descripción |
|---|---|---|
| H | 30 | Relé de arranque (Fusibles: “2”, “3”, “4”) |
| I | 40 | 2006-2010: Unidad de control frontal de dirección activa en 4 ruedas (4WAS) |
| 50 | Cabrio: Unidad hidráulica | |
| J | – | – |
| K | 40 | Módulo de control de la carrocería (BCM), interruptor automático (unidad de control de posicionamiento, toma de corriente) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Relé del motor del actuador de sincronización y elevación variable de válvulas (VVEL) |
| O | 30 | Cabriolet: módulo de compartimento de almacenamiento, unidad de control del techo duro plegable, unidad de control de bloqueo del maletero |
| R1 | Bocina 1 | |
| R2 | Bloqueo de la transmisión | |
Bloque de conexión de fusibles
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 140 | Generador, fusible: “B”, “C” |
| B | 100 | Fusible: “F”, “H”, “I”, “K”, “L”, “M”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38” |
| C | 80 | Relé de arranque (fusibles: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Fusibles: “48”, “50”, “51” |
| D | 60 | Relé de luces altas (fusibles: “54”, “55”), relé de luces bajas (fusibles: “56”, “57”), relé de luces traseras (fusibles: “52”, “53”), fusible: “58” |
| E | 80 | Relé de accesorios (fusibles: “18”, “19”, “20”), relé del calefactor de la luneta trasera (fusibles: “13”, “14”, “15”), relé del ventilador (fusibles: “21”, “22”), Fusibles: “5”, “6”, “7”, “9”, “10”, “11” |
Acerca del Infiniti G35 (2002-2015)
El Infiniti G35, fabricado entre 2002 y 2015, es un popular modelo de gama media que ofrece una combinación de lujo y rendimiento. Este modelo es conocido por su diseño elegante y sus características de conducción fiables. El G35 estaba disponible en versiones sedán y coupé, y ambas versiones compartían las mismas características básicas. Bajo el capó, se encontraban varios motores, pero el más común era un motor V6 de 3.5 litros, que proporcionaba suficiente potencia para una conducción dinámica. Gracias a su chasis deportivo y dirección precisa, el Infiniti G35 se hizo popular entre los conductores que buscan una combinación de confort y experiencia deportiva.
Diagrama de la caja de fusibles del Infiniti G35
Esta página muestra el diagrama de la caja de fusibles del modelo Infiniti G35, que es esencial para identificar y reemplazar los fusibles. La caja de fusibles de este coche se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y funciones.
