Infiniti FX35 S51 (2008-2013) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Infiniti FX35 S51 (2008–2013), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Infiniti FX35 S51 (2006-2013) – esquema de fusibles
El modelo Infiniti FX35 S51 fue creado en 2006. El coche fue fabricado sobre la base de componentes del Infiniti EX y Nissan Maxima. Infiniti se aseguró de que fuera una combinación de SUV de alta gama y coche deportivo. El sucesor del FX es el Infiniti QX70, que fue lanzado en 2013.
Año de fabricación: 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Infiniti FX35 S51 (2006-2013) es el fusible 20 en el esquema de fusibles.

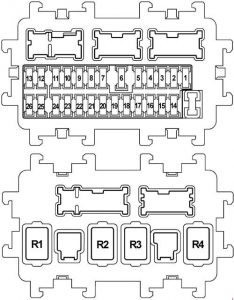

Panel de fusibles del salpicadero (J / B)
| Número | [A] | Descripción |
| 1 | – | – |
| 2 | 10 | Unidad de control del sistema de detección de ocupantes Unidad del sensor de diagnóstico del airbag |
| 3 | 10 | Faro delantero montado RH Faro delantero montado LH Ionizador controlado por aire acondicionado Relé del asiento Instrumento de medición unificado y amplificador de aire acondicionado. Unidad de control de advertencia de baja presión de neumáticos Gateway CAN Unidad de control AV Sensor de humo / olor exterior Espejo interior antideslumbrante automático Relé ICC interruptor de freno ASCD Interruptor de freno Interruptor de luz de freno Unidad de control AFS Conector de enlace de datos Sistemas de advertencia Interruptor de advertencia de salida de carril, zumbador Módulo de cámara de carril Adaptador de teléfono Compresor Relé de asiento calefactable Interruptor de asiento calefactable (lado del conductor) Interruptor de asiento calefactable (lado del pasajero) |
| 4 | 10 | Relé de faro de reserva de medición montado Vista alrededor de la unidad de control Unidad de control de sonar |
| 5 | 20 | Relé de accesorios |
| 6 | Llave / toma Reloj Conector de enlace de datos Sensor de lluvia Llave inteligente advertencia Zumbador Espejo interior antideslumbrante automático |
|
| 7 | 10 | Módulo de control de la carrocería interruptor de luz relé de freno ICC (BCM) |
| 8 | 20 | Bose (sistema de audio) |
| 9 | 10 | Interruptor de encendido de botón en la toma de llave |
| 10 | 10 | Módulo de control de la carrocería (BCM) Regulador automático de la posición de la unidad de accionamiento Unidad de control Unidad de control de iluminación general Interruptor de memoria de la unidad de accionamiento del asiento Unidad de control de la unidad de accionamiento del asiento |
| 11 | 10 | Contador combinado Instrumento de medición unificado y amplificador de aire acondicionado. Unidad de control AWD Gateway CAN Unidad de control del sistema de precolisión del cinturón de seguridad (lado del conductor / pasajero) |
| 12 | – | Reserva |
| 13 | – | Reserva |
| 14 | – | – |
| 15 | 10 | Espejos exteriores |
| 16 | 20 | Desempañador de la ventana trasera |
| 17 | 20 | Desempañador de la ventana trasera |
| 18 | 10 | Unidad de control E-SUS |
| 19 | – | – |
| 20 | 15 | Toma de corriente delantera |
| 21 | 10 | Interruptor de control remoto del espejo lateral Instrumento de medición unificado y amplificador de aire acondicionado. Interruptor multifunción Unidad de control de iluminación general Unidad de control AV Unidad de control del monitor Unidad adaptador de teléfono. Sintonizador de satélite |
| 22 | 20 | Toma de corriente de la consola Toma de corriente trasera |
| 23 | 15 | Motor del ventilador |
| 24 | 15 | Motor del ventilador |
| 25 | – | Reserva |
| 26 | – | Reserva |
| Relé | ||
| R1 | Relé de encendido | |
| R2 | Relé del desempañador de la ventana trasera | |
| R3 | Relé de accesorios | |
| R4 | Relé del ventilador | |

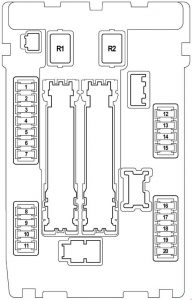

Esquema de fusibles en el compartimento del motor (IPDM E / R)
| Número | [A] | Descripción |
| 1 | 15 | Relé de la bomba de combustible Módulo de control de la bomba de combustible Grupo del sensor de nivel de combustible Bomba de combustible Módulo de control del motor (ECM) |
| 2 | 10 | Relé del ventilador de refrigeración 2 |
| 3 | 10 | Interruptor del modo de nieve del módulo de control de la transmisión (TCM) |
| 4 | 10 | Inyector de combustible n.º 1 Inyector n.º 2 Inyector n.º 3 Inyector n.º 4 Inyector n.º 5 Inyector n.º 6 Inyector n.º 7 (motor VK) Inyector n.º 8 (motor VK) Control del motor Módulo (ECM) Módulo de control de la carrocería (BCM) Unidad de control de iluminación general |
| 5 | 10 | Sensor ICC Grupo integrado Actuador del pedal del acelerador Actuador ABS y unidad eléctrica (unidad de control) Sensor de ángulo de giro 1 Sensor de ángulo de giro 1 Sensor lateral G Unidad de control AWD Unidad de control de asistencia a la dirección Unidad de control RAS Advertencia ICC Amplificador de gong unidad de freno |
| 6 | 15 | Sensor de oxígeno calentado 2 (Banco 2) Sensor de oxígeno calentado 2 (Banco 1) Relación aire-combustible (A / F) Sensor 1 (Banco 1) Relación aire-combustible (A / F) Sensor 1 (Banco 2) |
| 7 | 10 | Interruptor combinado |
| 8 | – | – |
| 9 | 10 | Relé del compresor del aire acondicionado |
| 10 | 15 | Relé ECM Módulo de control del motor (ECM) Condensador Válvula solenoide de control de distribución Válvula de admisión Válvula solenoide de control de distribución (línea 1) Válvula solenoide de control de distribución de válvulas de admisión (línea 2) Válvula solenoide de control de distribución de válvulas de escape (Banco 1) Válvula solenoide de control de distribución de válvulas de escape (Banco 2) Válvula de control de ventilación del depósito EVAP Bobina de encendido n.º 1 (con transistor de potencia) Bobina de encendido n.º 2 (con transistor de potencia) Bobina de encendido n.º 3 (con transistor de potencia) Bobina de encendido n.º 4 (con transistor de potencia) Bobina de encendido n.º 5 (con transistor de potencia) Bobina de encendido n.º 6 (con transistor de potencia) Bobina de encendido n.º 7 (con transistor de potencia; motor VK) Bobina de encendido n.º 8 (con transistor de potencia; motor VK) Válvula solenoide de regulación del volumen de ventilación del depósito EVAP Sensor de flujo de aire masivo (línea 2) Sensor de flujo de aire masivo ( línea 1) Módulo de control VVEL |
| 11 | 15 | Relé de control del motor del acelerador Módulo de control del motor (ECM) |
| 12 | 10 | Faro delantero montado LH (faro trasero) Faro delantero montado RH (faro trasero) |
| 13 | 10 | Faro trasero montado LH Faro trasero montado RH Lámpara de matrícula LH Lámpara de matrícula DES lámpara interior guantera Unidad de control de iluminación general Toma de corriente delantera Interruptor de cambio ATT Unidad de control AV |
| 14 | 10 | Faro delantero montado LH (faros de carretera) |
| 15 | 10 | Faro delantero montado RH (faros de carretera) |
| 16 | 15 | Faro LH (faros de cruce) |
| 17 | 15 | Faro RH (faros de cruce) |
| 18 | 10 | Relé de faros antiniebla delanteros (faro antiniebla delantero LH, faro antiniebla delantero RH) |
| 19 | – | – |
| 20 | 30 | Relé del limpiaparabrisas delantero |
| Relé | ||
| R1 | – | |
| R2 | Relé de control del motor de arranque | |
Esquema de fusibles en el compartimento del motor (E12)
| Número | [A] | Descripción |
| 31 | 15 | Relé de la bocina 1 Alternador |
| 32 | 30 | Conector opcional |
| 33 | 10 | Unidad de control AWD Unidad de control de asistencia a la frenada |
| 34 | 15 | Unidad de visualización frontal Unidad de control AV Monitor de visión periférica Unidad de control Subwoofer Sintonizador de radio por satélite Adaptador de teléfono |
| 35 | – | – |
| 36 | 10 | Módulo de control de la transmisión (TCM) |
| 37 | 20 | Relé del motor RAS |
| 38 | 10 | Relé de la bocina 2 |
| sol | 50 | Relé del motor activo VVEL |
| H. | 30 | Bloque de fusibles J / B IPDM E / R |
| yo | – | – |
| jota | 30 | Unidad de control del cinturón de seguridad de precolisión (lado del conductor) |
| K. | 30 | Unidad de control del cinturón de seguridad de precolisión (lado del pasajero) |
| L | 40 | Módulo de control de la carrocería (BCM) Controlador automático de la posición de la dirección Unidad de control del asiento del conductor Interruptor de soporte lumbar soporte lateral Interruptor del asiento eléctrico |
| M | 30 | Actuador ABS y unidad electrónica |
| N | 50 | Actuador ABS y unidad electrónica |
| O | 50 | Relé del ventilador de refrigeración 1 |
| P. | 50 | Bloque de fusibles E213 – número de fusibles: Q (unidad de control de bloqueo automático de la puerta trasera), 61 (actuador del pedal del acelerador), 62 (relé del asiento controlado por aire acondicionado), 63 (relé del asiento controlado por aire acondicionado, relé del asiento calefactable) |
| Relé | ||
| R1 | Relé de la bocina 1 | |

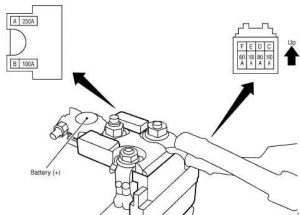

Bloque de fusibles en el terminal positivo de la batería
| Número | [A] | Descripción |
| A | 250 | Número de fusible alternador motorino : C. D, E |
| B | 100 | Número de fusible: O (relé del ventilador de refrigeración 1), S (relé del ventilador de refrigeración 2) |
| C | 100 | Bloque de fusibles y fusibles |
| D | 80 | Bloque de fusibles J / B (número de fusibles: 5, 6, 7, 8, 9, 10, 11) Para alimentación adicional para alimentación de encendido |
| E | 100 | IPDM E / R (número de fusible: 10, 11) para fuente de alimentación de encendido |
| F | 60 | IPDM E / R (número de fusible: 18 (relé del faro antiniebla delantero); relé de luz de carretera, relé de luz de cruce, relé de faro trasero) para fuente de alimentación de encendido |
Esquema de fusibles en el compartimento del motor (E212; motor VK)
| Número | [A] | Descripción |
| R | – | – |
| S | 50 | Relé del ventilador de refrigeración 2 |
| Relé | ||
| R1 | Relé del ventilador de refrigeración 2 | |
Esquema de fusibles en el compartimento del motor (E213)
| Número | [A] | Descripción |
| 61 | 15 | Activador del pedal del acelerador |
| 62 | 15 | Relé del asiento controlado por aire acondicionado |
| 63 | 10 | Relé del asiento climatizado Relé del asiento calefactable |
| Q | 30 | Unidad de control del portón trasero automático |
| Relé | ||
| R6 | Relé de la bocina 2 | |
| R8 | Relé de mantenimiento de freno ICC | |
Acerca del Infiniti FX35 S51 (2008-2013)
El Infiniti FX35 S51, fabricado entre 2008 y 2013, es un SUV de lujo que combina un diseño deportivo con un alto rendimiento. Este modelo es conocido por su robusta construcción y su elegante apariencia, que atrae la atención en las carreteras. Bajo el capó se encuentra un potente motor V6 de 3.5 litros, que proporciona una conducción suave y suficiente potencia para las necesidades diarias y los viajes largos. El interior del vehículo está equipado con tecnologías modernas y ofrece comodidad y seguridad para todos los pasajeros. El Infiniti FX35 S51 es una opción ideal para aquellos que buscan una combinación de lujo, rendimiento y fiabilidad.
Esquema de la caja de fusibles del Infiniti FX35 S51
Esta página muestra el esquema de la caja de fusibles para el modelo Infiniti FX35 S51, que es esencial para el mantenimiento adecuado y la resolución de problemas del sistema eléctrico del vehículo. La ubicación típica de la caja de fusibles en este coche es debajo del capó y en el interior del vehículo, generalmente cerca del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo, por lo que es importante prestarle atención y revisar su estado regularmente.
