Infiniti EX37 (2007-2017) – caja de fusibles

Carlos Martínez

En este artículo encontrarás diagramas de la caja de fusibles del Infiniti EX37 (2007–2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (diseño de fusibles).

Infiniti EX37 (2007-2017) – esquema de la caja de fusibles

Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

El fusible del encendedor de cigarrillos (toma de corriente) en el Infiniti EX37 es el fusible 18 (toma delantera de 12V) en el salpicadero.

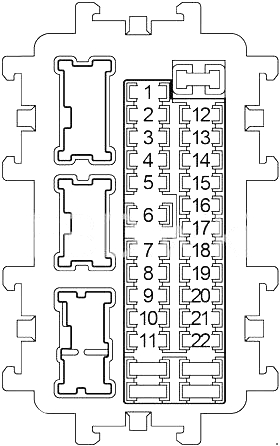

Caja de fusibles en el habitáculo

Diagrama de la caja de fusibles del habitáculo del Infiniti EX37, mostrando el fusible 18.
Infiniti EX37 – esquema de la caja de fusibles – habitáculo
Número Amperios [A] Descripción
1 –  –
2 10 Unidad de sensor de diagnóstico de airbag;

Unidad de control del sistema de clasificación de pasajeros.
3 10 Motor de ajuste de faros (derecho e izquierdo);

Relé de bloqueo de la transmisión;

Interruptor de freno automático del dispositivo de control de velocidad (ASCD);

Interruptor de freno del control de crucero inteligente (ICC);

Unidad de control del sistema de iluminación adaptativa (AFS);

Interruptor AFS;

Conector de enlace de datos;

Interruptor LDW;

Unidad de control del sonar;

Zumbador de advertencia de salida de carril;

Medidor y amplificador de aire acondicionado unificado;

Relé de asiento calefactable;

Unidad de control AV;

Interruptor de cancelación del sonar;

Unidad de control del monitor ambiental;

Zumbador;

Adaptador de módulo Tel;

Compresor;

Espejo automático antideslumbrante;

Cámara de carril;

Interruptor de luz de freno;

Interruptor del sistema de advertencia;

Ionizador;

Sensor de detección de gases de escape y olores externos.
4 10 Cuentakilómetros combinado;

Relé de luz de emergencia.
5 –  –
6 10 Ranura para llave;

Zumbador de advertencia de llave inteligente;

Conector de enlace de datos;

Amplificador de aire acondicionado unificado;

Control de retorno de energía del asiento trasero;

Relé de liberación del asiento trasero (izquierdo);

Relé de liberación del asiento trasero (derecho);

Reloj;

Espejo automático antideslumbrante;

Cámara ambiental;

Unidad de visualización;

Adaptador de módulo Tel;

Sintonizador de radio por satélite;

Relé de luces diurnas;

Cuentakilómetros combinado.
7 10 Interruptor de luces de freno;

BCM (módulo de control de la carrocería);

Control de crucero inteligente (ICC);

Relé de interrupción de freno.
8 20 Amplificador BOSE
9 10 Ranura para llave;

Botón de arranque.
10 10 Interruptor de memoria del asiento;

Unidad de control de posición automática del motor;

Control del asiento del conductor;

Espejo exterior;

BCM (módulo de control de la carrocería).
11 10 Cuentakilómetros combinado;

Unidad de control de tracción total (AWD);

Amplificador de aire acondicionado unificado.
Leggere  Infiniti M37 (2011-2018) – caja de fusibles y relés
12 –  –
13 10 Desempañador de espejos exteriores
14 20 Desempañador de la ventana trasera
15 20 Desempañador de la ventana trasera
16 –  –
17 –  –
18 15 Toma de corriente delantera
19 10 Cuentakilómetros combinado;

Instrumento de medición y amplificador de aire acondicionado;

Pantalla;

Interruptor multifunción;

Unidad de control AV;

Adaptador para iPod;

BCM (módulo de control de la carrocería);

Unidad de control del sonar;

Adaptador Tel;

Unidad de control de la cámara;

Interruptor de control remoto de los espejos exteriores;

Radio por satélite (Sintonizador);

Unidad de control del monitor de cámara de visión periférica.
20 15 ’07-’12:

Toma de corriente de la consola.
20 ’13-’17:

Toma de corriente de la consola.
21 15 Motor del ventilador
22 15 Motor del ventilador

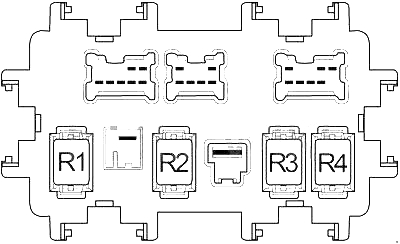

Ubicación de la caja de fusibles del habitáculo, relevante para la toma de corriente de la consola.
Infiniti EX37 – esquema de la caja de fusibles – habitáculo
Nº Relé
R1 Arranque
R2 Desempañador de la ventana trasera
R3 Accesorios
R4 Ventilador delantero

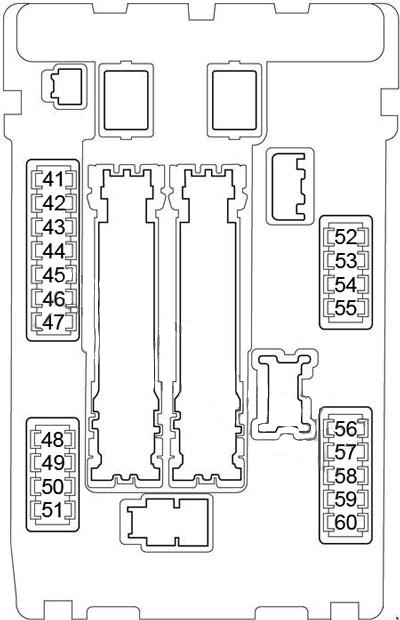

Caja de fusibles del compartimento del motor n.º 1

Primera caja de fusibles del compartimento del motor, relacionada con la toma de corriente.
Infiniti EX37 – esquema de la caja de fusibles – caja de fusibles del compartimento del motor 1
Número Amperios [A] Descripción
41 15 Relé de la bomba de combustible
42 10 Relé del ventilador de refrigeración
43 10 Interruptor de modo de nieve;

Módulo de control de la transmisión (TCM).
44 10 Inyectores;

Módulo de control del motor (ECM);

BCM (módulo de control de la carrocería).
45 10 ABS;

Unidad integrada de control de crucero inteligente (ICC);

Sensor de ángulo de dirección;

Sensor de velocidad de guiñada/G lateral;

Unidad de control de asistencia a la dirección;

Unidad de control de tracción total (AWD);

Unidad de control de asistencia a la frenada;

Módulo de control de ángulo muerto (BSW);

Radar lateral – izquierdo y derecho.
46 15 Sensores de relación aire-combustible;

Sensores de oxígeno calefactados.
47 10 Interruptor combinado
48 10 ’07-’12:

Relé de bloqueo de la dirección.
49 10 Relé del aire acondicionado
50 15 Relé del módulo de control del motor (válvula solenoide de control de distribución de la válvula de admisión, condensador, bobinas de encendido, módulo de control del motor, sensor de flujo de masa de aire, válvula solenoide de control de volumen de ventilación del depósito EVAP, freno magnético de control de distribución de la válvula de escape, válvula de control de ventilación del depósito EVAP, evento de válvula variable y módulo de control de elevación (VVEL))
Leggere  Infiniti FX50 (S51) (2008-2017) – caja de fusibles
51 15 Relé del motor de control de la mariposa
52 10 Faro delantero combinado
53 10 Faro trasero combinado;

Bombilla de la matrícula;

Interruptor VDC;

Interruptor de iluminación adaptativa (AFS);

Interruptor LDW;

Interruptor combinado (cable en espiral);

Reloj;

Unidad de control AV;

Bombilla de la guantera;

Instrumento de control;

Interruptor de cancelación del sonar;

Unidad de control del monitor de entorno;

Interruptor de retorno de energía (izquierdo y derecho);

Interruptor de modo de nieve;

Interruptor de asiento calefactable (lado del conductor y del pasajero);

Interruptor de control remoto del espejo exterior;

Módulo del techo (bombilla de la consola);

Interruptor del sistema de advertencia;

Toma de corriente delantera, interruptor IBA;

Interruptor multifunción.
54 10 Faro de luz larga izquierdo
55 10 Faro de luz larga derecho
56 15 Faro de luz de cruce izquierdo
57 15 Faro de luz de cruce derecho
58 15 ’07-’12:

Relé de luces antiniebla delanteras.
10 ’13-’15:

Relé de luces antiniebla delanteras.
15 ’16-’17:

Relé de luces antiniebla delanteras.
59 10 ’16-’17:

Relé de luces diurnas.
60 30 Relé de limpiaparabrisas delanteros

Caja de fusibles del compartimento del motor n.º 2

2007 – 2016

Segunda caja de fusibles del motor para modelos 2007-2016, mostrando el relé de luces diurnas.
Infiniti EX37 – esquema de la caja de fusibles – caja del compartimento del motor 2

2017

Detalle de la caja de fusibles del motor para el modelo 2017, con el relé de luces diurnas.
Infiniti EX37 – esquema de la caja de fusibles – caja del compartimento del motor 2

Conexión principal del fusible

Número Amperios [A] Descripción
31 15 Relé de la bocina;

Generador.
32 30 Control de retorno de potencia del asiento trasero;

Relé de liberación del asiento trasero (izquierdo);

Relé de liberación del asiento trasero (derecho).
33 10 Unidad de control de tracción total (AWD)
34 15 Audio;

Unidad de control AV;

Adaptador para iPod;

Unidad de control para la monitorización del medio ambiente;

Subwoofer;

Unidad de control de la cámara;

Adaptador Tel;

Sintonizador de radio por satélite;

Subwoofer.
35 15 Relé de asientos calefactables
36 10 Módulo de control de la transmisión (TCM)
37 10 13-17:

Relé de la bocina 2
38 15 ’07-’12:

Relé de la bocina 2
F 50 Relé del ventilador de refrigeración
G 30 Relé de encendido (fusibles: “2”, “3”, “4”);

IPDM E/R.
H 40 Fusible: “61”, “63”
I –  –
J –  –
K 40 BCM (módulo de control de la carrocería);

Interruptor automático (unidad de control del posicionador automático del motor, control del asiento del conductor, interruptor de soporte lumbar).
L 30 ABS
M 50 ABS
N 50 13–17:

Relé del motor del servomotor de elevación y válvula variable (VVEL)
O – 13–17: –
Relé
R1 Bocina
R2 Bloqueo de la transmisión
Leggere  Infiniti FX50 (2008-2017) – caja de fusibles

Caja de fusibles del compartimento del motor n.º 3

2013 – 2015

Tercera caja de fusibles del motor para modelos 2013-2015, con el relé VVEL.
Infiniti EX37 – esquema de la caja de fusibles – caja del compartimento del motor 3

2016 – 2017

Caja de fusibles del motor para modelos 2016-2017, destacando el relé del servomotor VVEL.
Infiniti EX37 – esquema de la caja de fusibles – caja del compartimento del motor 3
Nº Amperios [A] Descripción
61 10 Activador del pedal del acelerador
62 –  –
63 10 Unidad de control de asistencia de frenos
Relé
R1 ’13-’15:

Ventilador de refrigeración.
16-17:

Luces diurnas urnas.
R2 Control de crucero inteligente (ICC);

Frenado automático.
R3  –
R4 Bocina (n.º 2)

Bloque de fusibles

Bloque de fusibles principal, mostrando componentes relacionados con el frenado automático.
Infiniti EX37 – esquema de la caja de fusibles – bloque de fusibles
Número Amperios [A] Descripción
A 140 Generador, fusible: “B”, “C”
B 100 Fusible: “F”, “G”, “K”, “L”, “M”, “N”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”
C 80 Relé de arranque (fusibles: “41”, “42”, “43”, “44”, “45”, “46”, “47”);

Fusible: “48”, “49”, “50”, “51”.
D 60 Relé de luces largas (fusibles: “54”, “55”);

Relé de luces de cruce (fusibles: “56”, “57”);

Relé de luces traseras (fusibles: “52”, “53”);

Fusible: “58”, “59”, “60”.
E 80 Relé de accesorios (fusibles: “18”, “19”, “20”);

Relé del desempañador de la ventana trasera (fusibles: “13”, “14”, “15”);

Relé del ventilador (fusibles: “21”, “22”);

Fusible: “6”, “7”, “9”, “10”, “11”.

Acerca del Infiniti EX37 (2007-2017)

El Infiniti EX37 es un SUV compacto de lujo que se fabricó entre 2007 y 2017. Este modelo es conocido por su diseño elegante y su potente motor. Bajo el capó, cuenta con un motor V6 de 3.7 litros que proporciona un rendimiento potente y una conducción suave. El EX37 también ofrece tecnologías avanzadas y características de confort que mejoran la experiencia de conducción. El interior es espacioso y está bien acabado, lo que lo convierte en una opción ideal para quienes buscan una combinación de estilo y funcionalidad.

Esquema de la caja de fusibles del Infiniti EX37

Esta página muestra el esquema de la caja de fusibles para el modelo Infiniti EX37. La caja de fusibles suele estar ubicada en el compartimento del motor y en el interior del vehículo, a menudo debajo del salpicadero o cerca de la puerta del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de los componentes eléctricos del vehículo.
