Infiniti Q50 (2013-2015) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Infiniti Q50 (2013-2015), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Infiniti Q50
Aplicable a vehículos fabricados en los años:
Fusibles en el habitáculo
El bloque de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel del reposapiés.
Parte trasera
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Cuadro de instrumentos combinado, unidad de control del monitor con vista de 360 grados, amplificador de aire acondicionado automático, interruptor integrado, amplificador Bose, unidad de control telemática (TCU), interruptor telemático, interruptor principal de la ventana eléctrica (interruptor del espejo remoto de la puerta), unidad de control de la pantalla, entrada de datos externa, unidad de control Navi, unidad de control AV |
| 2 | 5 | Módulo de control de la carrocería (BCM) |
| 3 | 15 | Amplificador BOSE |
| 4 | 5 | Unidad de control del cinturón de seguridad pre-colisión, interfaz de conexión de datos, espejo automático y antideslumbrante, sensor de lluvia, señal acústica inteligente de la llave |
| 5 | 15 | Amplificador BOSE |
| 6 | 10 | Amplificador de aire acondicionado automático, interruptor de botón de encendido, cuadro de instrumentos combinado, interruptor integrado |
| 7 | 15 | Unidad de control con pantalla, caja de fusibles, unidad de control telemática (TCU), unidad de control AV, unidad de control Navi, unidad de control del monitor Around View |
| 8 | 10 | Calentador de espejo |
| 9 | 20 | Calentador de la ventana trasera |
| 10 | 20 | Calentador de la ventana trasera |
| 11 | 5 | Relé de luz de emergencia, cuadro de instrumentos combinado, interruptor integrado |
| 12 | 10 | Relé de bloqueo de la transmisión, motor de ajuste de faros (SX/DX), sensor de detección de gases de escape/olores desagradables del exterior, actuador rotatorio de faros (izquierdo y derecho), interruptor de posición del pedal de freno, interruptor de luces de freno, módulo de control del chasis, compresor, módulo de control de la fuerza de dirección, unidad de control de asistencia de dirección, amplificador de aire acondicionado automático, unidad de control Navi, ionizador, módulo de control del asistente de luces altas, espejo interior automático antideslumbrante, interfaz de conexión de datos |
| 13 | 10 | Unidad de sensor de diagnóstico de airbags, unidad de control del sistema de clasificación de pasajeros |
| 14 | 5 | Unidad de control con pantalla, unidad de control de sonar, unidad de control telemática (TCU), unidad de control del monitor con vista de 360 grados, relé de asiento calefactable, puerta Can, unidad de cámara de carril, unidad de control del sistema de iluminación frontal adaptativa (AFS) |
| 15 | 5 | Interruptor de selección de modo de conducción, interruptor de control del instrumento, selector de transmisión automática, lámpara de guantera, interruptor de memoria del asiento, interruptor triple, interruptor combinado (cable espiral), interruptor integrado, interruptor telemático |
| 16 | – | – |
| 17 | 5 | Receptor de acceso remoto sin llave, unidad de control de tracción total (AWD), puerta Can |
| 18 | – | – |
| 19 | 10 | Interruptor de luces de freno, módulo de control de la carrocería (BCM), relé de parada de freno del control de crucero inteligente (ICC) |
| 20 | 10 | Módulo de control de la carrocería (BCM) |
| 21 | – | – |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 22 | 10 | Unidad de control de sistemas avanzados de asistencia al conductor (ADAS), radar lateral, módulo de control de la señal acústica de asistencia al conductor, módulo de control de tracción total (AWD) |
| 23 | – | – |
| 24 | – | – |
| 25 | 20 | Toma de corriente n.º 1, Toma de corriente n.º 2 |
| 26 | – | – |
| 27 | 15 | Motor del ventilador |
| 28 | 15 | Motor del ventilador |
| 29 | – | – |
| 30 | 15 | Módulo de control de la carrocería (BCM), interruptor de memoria del asiento (con posicionamiento automático) |
| 31 | – | – |
| 32 | 15 | Relé de asiento calefactable |
| 33 | 15 | Módulo de control de la carrocería (BCM) |
| 34 | – | – |
| 35 | – | – |
| 36 | 10 | Relé de volante calefactable |
| 37 | – | – |
| R1 | Calentador de la ventana trasera | |
| R2 | Accesorios | |
| R3 | Toma de corriente | |
| R4 | Encendido | |
| R5 | Ventilador | |
Fusibles en el compartimento del motor 1
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 42 | 10 | Faro derecho (luces de cruce) |
| 43 | 10 | Faro izquierdo (luces de cruce) |
| 44 | 15 | Faro derecho (luces de carretera) |
| 45 | 15 | Faro izquierdo (luces de carretera) |
| 46 | 10 | Módulo de control del motor (ECM), sensores de flujo de masa de aire, válvula solenoide de control de volumen de purga del depósito EVAP |
| 47 | 10 | Válvula de control de ventilación del depósito EVAP, válvula solenoide de control de sincronización de la válvula de admisión, módulo de control de elevación variable de la válvula (VVEL) |
| 48 | 15 | Sensores de relación aire-combustible, sensores de oxígeno calefactados |
| 49 | 15 | Bobinas de encendido, condensador |
| 50 | 10 | Inyectores de combustible, módulo de control del motor (ECM) |
| 51 | 10 | Módulo de control de la transmisión (TCM) |
| 52 | 15 | Relé de la bomba de combustible |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 53 | 10 | Relé del ventilador de refrigeración 1 |
| 54 | 10 | ABS, sensor de control de crucero inteligente (ICC), relé de parada de freno ICC, actuador del pedal del acelerador / sensor de posición del pedal del acelerador, sensor de ángulo de dirección |
| 55 | 10 | Bomba del lavaparabrisas |
| 56 | 30 | Relé de los limpiaparabrisas delanteros |
| 57 | 15 | Relé de las luces antiniebla delanteras |
| 58 | 10 | Relé de las luces diurnas |
| 59 | 10 | Luces traseras/estacionamiento (lado izquierdo) |
| 60 | 10 | Luces traseras/estacionamiento (lado derecho), luces de mapa, luces interiores, grupo de interruptores de solicitud de apertura del maletero |
| 61 | 10 | Relé del aire acondicionado |
| 62 | – | – |
| 63 | 15 | Relé del motor de control de la mariposa |
| 64 | 10 | Módulo de control del motor (ECM) |

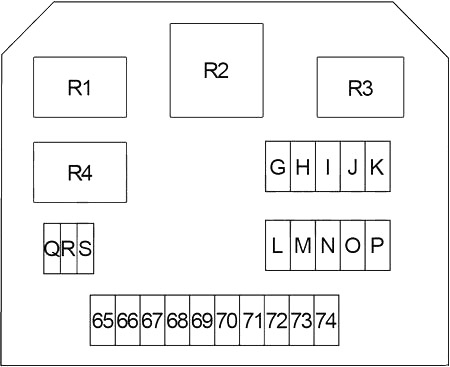

Fusibles en el compartimento del motor 2
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 65 | 10 | Relé de la bocina de seguridad del vehículo |
| 66 | 15 | Relé de la bocina |
| 67 | 10 | Actuador del pedal del acelerador / sensor de posición del pedal del acelerador (con control de crucero inteligente (ICC)) |
| 68 | 10 | Módulo de control de la transmisión (TCM) |
| 69 | 10 | Alternador |
| 70 | 10 | Módulo de control de tracción total (AWD) |
| 71 | – | – |
| 72 | 10 | Relé de las luces diurnas |
| 73 | 10 | Relé de las luces diurnas |
| 74 | – | – |
| G | 60 | Dirección adaptativa directa: módulo de control de la fuerza de dirección |
| H | 100 | Dirección adaptativa directa: módulo de control secundario del ángulo de dirección |
| I | – | – |
| Número | Amperios [A] | Descripción |
|---|---|---|
| J | 100 | Control adaptativo directo: módulo de control principal del ángulo de dirección |
| K | – | – |
| L | 30 | ABS |
| M | 40 | Unidad de control de la carrocería (BCM), interruptor automático (unidad de control del posicionador automático, conector de alimentación) |
| N | 50 | ABS |
| O | 50 | Relé del ventilador de refrigeración n.º 1 |
| P | 50 | Relé del motor de elevación variable activa (VVEL) |
| Q | 30 | Unidad de control de los cinturones de seguridad pre-colisión (lado del pasajero) (con control de crucero inteligente (ICC)) |
| R | 30 | Relé de encendido (Fusibles: “11”, “12”, “13”, “14”, “22”) |
| S | 30 | Unidad de control de los cinturones de seguridad pre-colisión (lado del conductor) (con control de crucero inteligente (ICC)) |
| R1 | Bocina | |
| R2 | Ventilador de refrigeración 1 | |
| R3 | Luces diurnas | |
| R4 | Bocina de seguridad del vehículo | |
Bloque de fusibles
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 250 | Motor de arranque, Alternador, fusible: “E”, “D”, “C” |
| B | – | – |
| F | 60 | Relé de luces altas (fusibles: “42”, “43”), relé de luces bajas (fusibles: “44”, “45”), relé de luces traseras (fusibles: “59”, “60”), fusible: “56”, “57”, “58” |
| E | 100 | Relé de accesorios (relé de toma de corriente, fusible: “1”), relé de toma de corriente (fusible: “25”), relé de desempañador de la ventana trasera (fusibles: “8”, “9”, “10”), relé del ventilador (fusibles: “27”, “28”), fusible: “2”, “3”, “4”, “5”, “6”, “7”, “15”, “17”, “19”, “20”, “30”, “32”, “33”, “36” |
| D | 80 | Relé de la unidad de control del motor (ECM) (fusibles: “46”, “47”, “48”), relé de encendido (fusibles: “49”, “50”, “51”, “52”, “53”, “54”, “55”), fusible: “61”, “63”, “64” |
| C | 100 | fusible: “65”, “66”, “67”, “68”, “69”, “70”, “72”, “73”, “G”, “H”, “J”, “L”, “M”, “N”, “O”, “P”, “Q”, “R”, “S” |
Acerca del Infiniti Q50 (2013-2015)
El Infiniti Q50, fabricado entre 2013 y 2015, es un sedán de lujo que combina un diseño elegante con tecnologías avanzadas. Este modelo es conocido por su conducción dinámica y confort. Se ofrecen varias motorizaciones, incluyendo versiones de gasolina e híbridas, que proporcionan un rendimiento potente y eficiente. El interior del vehículo está equipado con las tecnologías más modernas, que garantizan comodidad y seguridad. El Infiniti Q50 es una opción ideal para aquellos que buscan un vehículo elegante y potente con énfasis en el detalle y la calidad.
Diagrama de la caja de fusibles del Infiniti Q50
Esta página muestra el diagrama de la caja de fusibles para el modelo Infiniti Q50, que es esencial para el mantenimiento y la reparación adecuados del vehículo. Las ubicaciones típicas de la caja de fusibles en este automóvil son debajo del capó y en el habitáculo. Los diagramas incluyen los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una idea precisa de su configuración.
