Infiniti EX25 (2007-2017) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Infiniti EX25 (2007–2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Infiniti EX25
Aplicable a vehículos fabricados en los años:
2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Fusibles en el habitáculo

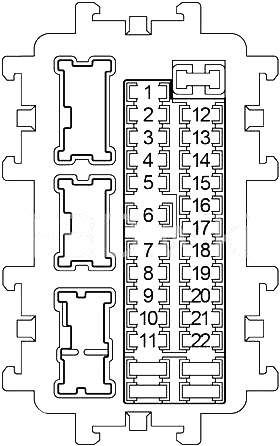

El panel de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel de los pies.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | – |
| 2 | 10 | Unidad de sensor de diagnóstico de airbag, unidad de control del sistema de clasificación de pasajeros |
| 3 | 10 | Motor de ajuste de faros derecho e izquierdo, relé de bloqueo de transmisión, interruptor de freno automático del dispositivo de control de velocidad (ASCD), interruptor de freno del control de crucero inteligente (ICC), unidad de control del sistema de iluminación frontal adaptativa (AFS), interruptor AFS, conector de interfaz de datos, interruptor LDW, unidad de control de sonar, señal acústica de advertencia de salida de carril, cuadro de instrumentos combinado y amplificador de aire acondicionado, relé de asiento calefactable, unidad de control AV, interruptor de cancelación de sonar, unidad de control de monitoreo ambiental, señal acústica, adaptador Tel, compresor, espejo antideslumbrante automático, cámara de carril, interruptor de luz de freno, interruptor de sistema de advertencia, ionizador, sensor de detección de gases de escape / olores externos |
| 4 | 10 | Cuadro de instrumentos combinado, relé de luz de marcha atrás |
| 5 | – | – |
| 6 | 10 | En el conector de la llave, señal acústica de advertencia de llave inteligente, conector de interfaz de datos, amplificador de aire acondicionado combinado, control de retorno de energía del asiento trasero, relé de liberación del asiento trasero (izquierdo), relé de liberación del asiento trasero (derecho), reloj, espejo antideslumbrante automático, unidad de control de monitoreo de cámara alrededor del vehículo, unidad de visualización, adaptador Tel, sintonizador de radio satelital, relé de luces diurnas, cuadro de instrumentos combinado |
| 7 | 10 | Interruptor de luz de freno, BCM (módulo de control de la carrocería), relé de parada de freno del control de crucero inteligente (ICC) |
| 8 | 20 | Amplificador BOSE |
| 9 | 10 | En el conector de la llave, botón de encendido |
| 10 | 10 | Interruptor de memoria del asiento, unidad de control del motor de ajuste automático, control del asiento del conductor, espejo exterior, BCM (módulo de control de la carrocería) |
| 11 | 10 | Cuadro de instrumentos combinado, unidad de control de tracción total (AWD), amplificador de aire acondicionado del cuadro de instrumentos combinado |
| 12 | – | – |
| 13 | 10 | Calefactor de espejos exteriores |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 14 | 20 | Calefactor de la ventana trasera |
| 15 | 20 | Calefactor de la ventana trasera |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | En el conector de alimentación frontal |
| 19 | 10 | Cuadro de instrumentos combinado, cuadro de instrumentos unificado y amplificador de aire acondicionado, pantalla, interruptor multifunción, unidad de control AV, adaptador para iPod, BCM (módulo de control de la carrocería), unidad de control de sonar, adaptador Tel, unidad de control de cámara, interruptor de control remoto de espejos exteriores, sintonizador de radio satelital, unidad de control de monitor de vista envolvente |
| 20 | 15 | 2007-2012: En el conector de alimentación de la consola |
| 20 | 2013-2017: En el conector de alimentación de la consola | |
| 21 | 15 | Motor del ventilador |
| 22 | 15 | Motor del ventilador |

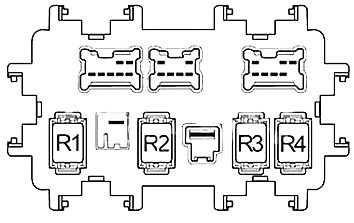

| R1 | Encendido | |
| R2 | Calefactor de la ventana trasera | |
| R3 | Accesorios | |
| R4 | Ventilador delantero | |
Sobre el Infiniti EX25 (2007-2017)
El Infiniti EX25 es un SUV compacto de lujo que se fabricó entre 2007 y 2017. Este modelo es conocido por su diseño elegante y su interior cómodo, que ofrece una gran cantidad de tecnologías modernas. El EX25 está equipado con un potente motor V6 de 2.5 litros, que proporciona un rendimiento suave y dinámico. El vehículo está disponible con tracción en las cuatro ruedas, lo que garantiza una excelente tracción y estabilidad en la carretera. Gracias a sus características y fiabilidad, el Infiniti EX25 es una opción popular entre los conductores que buscan una combinación de lujo y rendimiento.
Diagrama de la caja de fusibles del Infiniti EX25
Esta página muestra el diagrama de la caja de fusibles para el modelo Infiniti EX25, que es esencial para la identificación y el reemplazo de fusibles. En este vehículo, la caja de fusibles se encuentra generalmente en el interior, debajo del salpicadero, y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener información precisa sobre su disposición y funciones.
