Infiniti Q45 (1990-2006) – caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del Infiniti Q45 (1990–2006), obtendrás información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderás la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Infiniti Q45
Aplica a vehículos fabricados en los años:
1990, 1991, 1992, 1993, 1994, 1995, 1996.

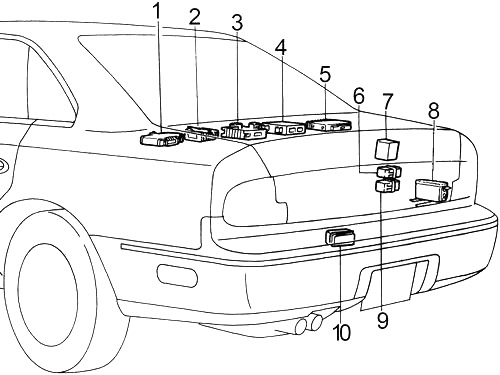

Cabina
1990-1993

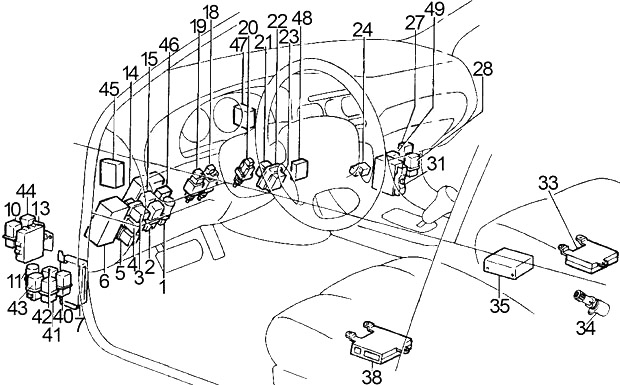

1994-1996
- Interruptor de circuito (bloqueo de puertas, toma de corriente)
- Intermitente conectado
- Relé de accesorios n.º 2
- Relé de accesorios n.º 1
- Relé de encendido n.º 1
- Caja de fusibles
- Módulo de control de la transmisión (TCM)
- 1990-1993: Temporizador de bloqueo de puertas n.º 1
- 1990-1993: Relé de elevalunas eléctrico
- Relé de desempañador de la luneta trasera
- Interruptor automático (elevalunas eléctrico, techo corredizo)
- 1990-1993: Módulo de control de tiempo
- Módulo de control de bloqueo de la transmisión
- Sensor de faros
- Relé de encendido n.º 2
- 1990-1994: Relé de señal acústica de advertencia de robo
- 1990-1993: Módulo de control automático del posicionador de tiro
- Interruptor de luz de freno
- Interruptor de freno del automóvil del sistema de control de velocidad (ASCD)
- Interruptor de expulsión
- Resistencia (Alternador)
- Módulo de control de velocidad automático (ASCD)
- Módulo de control de asistencia de dirección
- Relé del motor del ventilador (alta velocidad)
- 1990-1993: Módulo de control de advertencia de robo
- 1990-1993: Módulo de control ABS o módulo de control TCS
- Relé del amplificador de audio
- Relé del módulo de control del motor (ECM)
- 1990-1994: Relé de la bobina de encendido
- 1990-1995: Relé de señal acústica de advertencia de robo n.º 2
- Módulo de control del motor (ECM)
- 1990-1993: Relé de bloqueo de puertas
- Asiento eléctrico derecho
- Sensor de velocidad (extensión trasera)
- Módulo de control del airbag
- 1990-1993: Temporizador de bloqueo de puertas n.º 2
- 1990-1994: Sensor de túnel y sensor de seguridad
- Asiento eléctrico izquierdo
- 1990-1993: Amplificador de elevalunas eléctricos
- 1994-1996: Relé de faros antiniebla
- 1994-1996: Relé de iluminación interior
- 1994-1996: Relé de techo corredizo
- 1994-1996: Relé multifunción de control remoto
- 1994-1996: Relé multifunción de control remoto
- 1994-1996: Módulo de control de la carrocería (BCM)
- 1996: Relé de mantenimiento del automóvil del sistema de control de velocidad (ASCD)
- 1994-1996: Módulo de control de la mariposa (TCM)
- 1994-1996: Amplificador de aire acondicionado
- 1996: Relé de advertencia de robo n.º 3
- Módulo de control TCS o módulo de control ABS
- 1990-1993: amplificador trasero (audio)
1994-1996: Módulo de control multifunción - Módulo de control de la bomba de combustible (FPCM)
- 1990-1994: Módulo de control con activación del sistema de dirección de alto rendimiento (HICAS)
- 1990-1995: Módulo de control de suspensión activa
- Relé de la bomba de combustible
- Interruptor de tiempo de la antena
- 1994-1996: Reproductor de CD automático
- 1990-1993: Relé de iluminación interior
- Sensor de luz de freno y luz trasera
Diagrama de la caja de fusibles en la cabina
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | 1994-1996: ABS/TCS |
| 10 | 1990-1993: Interruptor de freno (luces de marcha atrás), módulo de control de la transmisión (TCM), unidad de control TCS, sistema de advertencia antirrobo, interruptor de posición de estacionamiento/neutral | |
| 2 | 10 | 1994-1996: Interruptor inhibidor (luces de marcha atrás), módulo de control de la transmisión (TCM), unidad de control TCS, unidad de control del automóvil del sistema de control de velocidad (ASCD), relé de advertencia antirrobo n.º 3, interruptor de posición de estacionamiento/neutral |
| 10 | 1990-1993: Aire acondicionado, unidad de control de luces diurnas | |
| 3 | 15 | 1994-1996: Relé de la bomba de combustible, módulo de control de la bomba de combustible (FPCM) |
| 10 | 1990-1993: Receptor (teléfono), auricular | |
| 4 | 15 | 1995-1996: Sensores de oxígeno calentados, sensores de relación aire/combustible, válvula solenoide de control de ralentí, válvula de control de volumen EGR |
| 10 | 1994: Unidad de control con activación del sistema de dirección de alto rendimiento (HICAS) | |
| 15 | 1990-1993: Motor del ventilador | |
| 5 | 10 | 1994-1996: Unidad de control del airbag |
| 15 | 1990-1993: Motor del ventilador | |
| 6 | 20 | 1990-1993: Motor del limpiaparabrisas, interruptor del limpiaparabrisas, motor del lavaparabrisas, amplificador del limpiaparabrisas, unidad de control de tiempo |
| 7 | 15 | 1994-1996: Motor del ventilador |
| 10 | 1990-1993: Módulo de control del motor (ECM), sistema de dirección activa de alto rendimiento (HICAS) | |
| 8 | 15 | 1994-1996: Motor del ventilador |
| 15 | 1990-1993: Relé de la bomba de combustible, módulo de control de la bomba de combustible (FPCM) | |
| 9 | 10 | Radio, cambiador automático de CD, temporizador de antena eléctrica |
| 10 | 10 | Módulo de control de la carrocería (BCM), unidad de control de los espejos de las puertas, unidad de control de la pantalla de información de diagnóstico, posicionador automático de la dirección |
| 11 | 20 | Encendedor de cigarrillos trasero (izquierdo y derecho) |
| 12 | 15 | Encendedor de cigarrillos |
| 13 | 10 | 1994-1996: Relé de desactivación de luces diurnas, unidad de control de luces diurnas, aire acondicionado, ventilador de refrigeración |
| 15 | 1990-1993: Interruptor de luz de freno, sensor de luz de freno y luz trasera, unidad de control de la pantalla de información de diagnóstico, unidad de control del automóvil del sistema de control de velocidad (ASCD), suspensión activa, sistema de asistencia de dirección, unidad de control del sistema de dirección activa de alto rendimiento (HICAS) | |
| 14 | 20 | 1994-1996: Relé de desempañador de la luneta trasera |
| 10 | 1990-1993: Radio, cambiador automático de CD, temporizador de antena eléctrica, reloj, unidad de control de la pantalla de información de diagnóstico, receptor del sistema de control (teléfono), asiento eléctrico, iluminación de apertura de llave, unidad de control del airbag, unidad de control TCS, sistema de dirección activa de alta capacidad (HICAS) Unidad de control, amplificador automático de aire acondicionado, posicionador automático de tiro | |
| 15 | 20 | Relé de desempañador de la luneta trasera |
| 16 | 10 | 1994-1996: Receptor (teléfono), auricular |
| 20 | 1990-1993: Relé de desempañador de la luneta trasera |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 17 | 20 | 1994-1996: Relé del amplificador de audio |
| 15 | 1990-1993: Suspensión activa | |
| 18 | 15 | 1994-1996: Interruptor de luz de freno, sensor de luz de freno y luz trasera, unidad de control de información de diagnóstico, unidad de control del automóvil del sistema de control de velocidad (ASCD) |
| 20 | 1990-1993: Relé del amplificador de audio | |
| 19 | 10 | 1994-1996: Módulo de control de la carrocería (BCM), interruptor de llave, cerradura de puerta, señal de advertencia, posicionador automático de tiro |
| 20 | 10 | 1994-1996: Módulo de control de la carrocería (BCM), asiento eléctrico, elevalunas eléctrico, iluminación de apertura de llave |
| 10 | 1990-1993: Medidor combinado, conector de interfaz de datos, unidad de control de información de diagnóstico, señal acústica de advertencia, cinturón de seguridad, posicionador automático de dirección, relé de desempañador de la luneta trasera, espejo antideslumbrante automático, cerradura eléctrica de puerta, unidad de control de tiempo, sistema de asistencia de dirección, TCS | |
| 21 | 10 | 1994-1996: Radio, cambiador de CD, temporizador de antena eléctrica, reloj, unidad de control de información de diagnóstico, receptor del sistema de control (teléfono), elevalunas eléctrico delantero (RH), elevalunas eléctrico trasero, unidad de control multifunción de control remoto, iluminación de apertura de llave, aire acondicionado |
| 10 | 1990-1993: Interruptor de emergencia (módulo intermitente conectado), relé multifunción de control remoto, relé de control multifunción de control remoto, interruptor de intermitentes, intermitente, unidad de control multifunción | |
| 22 | 10 | 1994-1996: Actuador de apertura de la tapa del depósito, actuador de apertura del maletero, unidad de control multifunción |
| 10 | 1990-1993: Unidad de control del airbag | |
| 23 | 10 | 1994-1995: Suspensión activa |
| 15 | 1990-1993: Sistema de bloqueo de la transmisión, interruptor de llave | |
| 24 | 10 | 1994-1996: 1996: Interruptor de emergencia (módulo intermitente conectado) |
| 10 | 1990-1993: Receptor (teléfono), auricular | |
| 25 | 10 | 1994-1996: Medidor combinado, conector de interfaz de datos, resistencia del alternador, unidad de control de información de diagnóstico, módulo de control de la carrocería (BCM), señal de advertencia, cinturón de seguridad, posicionador automático de tiro, interruptor de hebilla, interruptor de puerta, relé de techo corredizo, relé de desempañador de la luneta trasera, espejo antideslumbrante automático, cerradura eléctrica de puerta |
| 10 | 1990-1993: Actuador de apertura de la tapa del depósito, actuador de apertura del maletero | |
| 26 | 10 | Medidor combinado, interruptor principal del automóvil del sistema de control de velocidad (ASCD), relé de mantenimiento ASCD, unidad de control ASCD, relé de posición de estacionamiento/neutral, módulo de control del motor (ECM) |
| 27 | 15 | 1990-1995: Suspensión activa |
| 28 | 15 | 1994-1996: Asiento calefactable, asiento ajustable eléctricamente (izquierda/derecha) |
| 10 | 1990-1993: Sistema de dirección activa de alto rendimiento (HICAS), velocímetro | |
| 29 | 20 | 1994-1996: Motor del limpiaparabrisas, interruptor del limpiaparabrisas, motor del lavaparabrisas, amplificador del limpiaparabrisas, módulo de control de la carrocería (BCM) |
| 10 | 1990-1993: ABS | |
| 30 | 15 | 1995-1996: Inyectores |
| 10 | 1990-1993: Iluminación de contorno, luces de contorno laterales, luces traseras, iluminación de matrícula, sensor de luz de freno y luz trasera, módulo de relé de faros, interruptor de iluminación, lámpara de guantera, módulo de control de la carrocería (BCM), señal acústica de advertencia, interruptor de control de iluminación, iluminación: (Medidor combinado, cenicero, dispositivo automático de control de velocidad (ASCD) Interruptor principal, interruptor de desempañador de la luneta trasera, encendedor de cigarrillos, interruptor TCS, interruptor principal de la ventana, interruptor de primera posición, panel de interruptores del aire acondicionado, interruptor de emergencia, reloj, interruptor de los espejos exteriores, radio, interruptor del asiento calefactable, espejo antideslumbrante automático, interruptor del elevalunas eléctrico) | |
| R1 | Accesorios (n.º 2) | |
| R2 | Accesorios (n.º 1) | |
| R3 | Encendido (n.º 1) | |

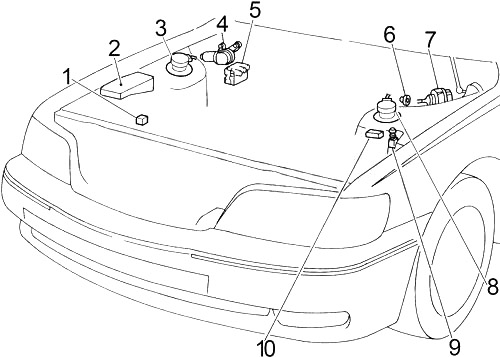

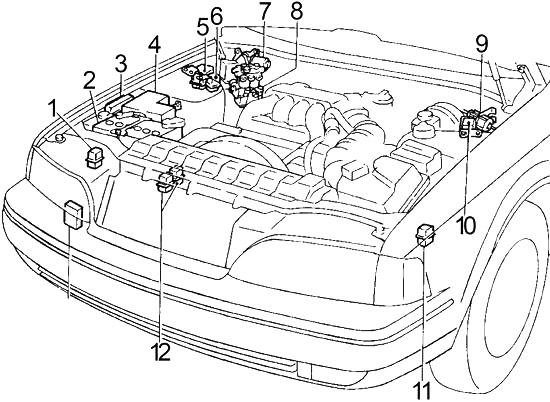

Motor
1990-1993
1994-1996
- 1994-1996: Relé del ventilador de refrigeración
- Batería
- Módulo de relé de faros
- Caja de fusibles
- Amplificador del limpiaparabrisas
- Relé del motor de arranque
- Motor del limpiaparabrisas
- Activador ABS
- Activador del sistema automático de control de velocidad (ASCD)
- Bomba ASCD
- 1994-1996: Relé de desactivación de la luz diurna
- 1994-1996: Relé TCS
- 1994-1996: Unidad de control de luces diurnas
- 1990-1993: Resistencia de descarga
- 1990-1995: Grupo de transistores de potencia (izquierda)
- 1990-1992: Sensor de zona de colisión izquierda
- 1990-1995: Módulo de transistor de potencia (derecha)
- 1990-1994: Sensor de zona de colisión central
1992-1993: Relé del ventilador de refrigeración - 1990-1992: Sensor de zona de colisión derecha
Diagrama de la caja de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 31 | 15 | Faro derecho, módulo de relé de faros, módulo de control de luces diurnas, interruptor de iluminación, relé de alarma antirrobo n.º 1, módulo de control de la carrocería (BCM) |
| 32 | 15 | Faro izquierdo, módulo de relé de faros, módulo de control de luces diurnas, relé de faros antiniebla, interruptor de iluminación, relé de alarma antirrobo n.º 1 |
| 33 | 15 | 1994-1996: Relé de la bocina, interruptor de control del automóvil del sistema de control de velocidad (ASCD), módulo de control de la carrocería (BCM) |
| 10 | 1990-1993: Relé de la bocina, sistema de alarma antirrobo | |
| 34 | 10 | Interruptor de señal de emergencia (intermitentes combinados), relé multifunción de control remoto, relé de control multifunción de control remoto, interruptor de intermitentes, intermitente, unidad de control multifunción |
| 35 | 10 | 1996: Relé de alarma antirrobo n.º 2 (bocina), interruptor de control del automóvil del sistema de control de velocidad (ASCD), módulo de control de la carrocería (BCM) |
| 36 | 10 | 1994-1996: Alternador |
| 37 | 10 | 1994-1996: Iluminación de contorno, luces de contorno laterales, luces traseras, iluminación de matrícula, sensor de luz de freno y luz trasera, módulo de relé de faros, interruptor de iluminación, lámpara de guantera, módulo de control de la carrocería (BCM), señal acústica de alarma, interruptor de control de iluminación, iluminación: (Instrumento de medición combinado, cenicero, control automático de velocidad (ASCD) interruptor principal, interruptor de desempañador de la luneta trasera, encendedor de cigarrillos, interruptor TCS, interruptor principal de la ventana, interruptor de primera posición, panel de interruptores del aire acondicionado, interruptor de señal de emergencia, reloj, interruptor de los espejos exteriores, radio, interruptor del asiento calefactable, espejo antideslumbrante automático, interruptor del elevalunas eléctrico) |
| 15 | 1990-1993: Módulo de relé de faros | |
| 38 | 10 | Lámpara interior, lámpara del maletero, iluminación del suelo, luces puntuales, iluminación de la llave, relé de la lámpara de iluminación (lámparas de iluminación), módulo de control de la carrocería (BCM), interruptor de control de iluminación, interruptor de puerta, instrumento de medición combinado (señal acústica) |
| 39 | 15 | 1994-1996: Relé de faros antiniebla |
| 40 | 10 | Relé de alarma antirrobo n.º 2 (arranque), relé de arranque, relé de desactivación de la luz diurna, unidad de control de luces diurnas, interruptor del freno de estacionamiento, módulo de control del motor (ECM) |
| 41 | 10 | 1994-1996: Receptor (teléfono) |
| 10 | Alternador | |
| 42 | 20 | TCS |
| 43 | 20 | ABS/TCS |
| A | 120 | Alternador, Fusible: “D”, “G”, “M”, “36” |
| B | – | – |
| C | 100 | Fusibles: “14”, “15”, “31”, “32”, “33”, “34”, “35”, “37”, “38” |
| Número | Amperios [A] | Descripción |
|---|---|---|
| D | 30 | Relé de accesorios n.º 2 (Fusibles: “7”, “8”) |
| E | 30 | ABS/TCS |
| F | 25 | Interruptor automático (elevalunas eléctrico, techo corredizo), interruptor automático (cerradura de puerta, asiento eléctrico) |
| G | 75 | Relé de accesorios n.º 1 (Fusibles: “10”, “11”, “12”, “29”), Relé de encendido n.º 1 (Fusibles: “13”, “16”, “24”, “25”, “26”), Relé de encendido n.º 2 (Fusibles: “1”, “2”, “28”), Fusibles: “E”, “F”, “J”, “17”, “18”, “19”, “20”, “21”, “22”, “41”, “42”, “43” |
| H | – | – |
| I | 30 | Interruptor de encendido, relé del motor de arranque, interruptor inhibidor, relé de la bomba de combustible, módulo de control de la bomba de combustible (FPCM) |
| J | 30 | TCS |
| K | 25 | Módulo de control del motor (ECM), módulo de control de la transmisión (TCM), sensor de masa de aire, conector de interfaz de datos, sensor de posición del árbol de levas (CMPS) |
| L | 25 | 1996: Módulo de control de la carrocería (BCM), posicionador automático de tiro |
| 25 | 1990-1994: Módulo de control del motor (ECM) | |
| M | 30 | 1992-1996: Ventilador de refrigeración |
| 25 | 1990-1991: Ventilador de refrigeración | |
| R1 | Aire acondicionado | |
| R2 | Posición de estacionamiento/neutral | |
| R3 | 1990-1995: Mantenimiento del automóvil del sistema de control de velocidad (ASCD) | |
| 1996: Advertencia de robo (n.º 2) | ||
| R4 | Ventilador de refrigeración | |
| R5 | Advertencia de robo (n.º 1) | |
| R6 | Bocina | |
Diagrama de fusibles y relés – Infiniti Q45
Aplica a vehículos fabricados en los años:
1997, 1998, 1999, 2000, 2001.

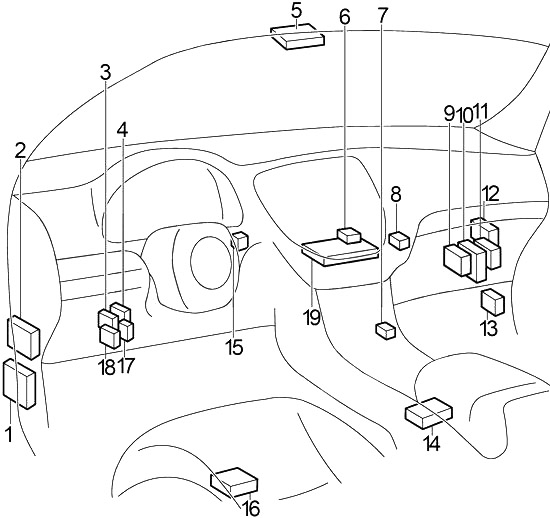

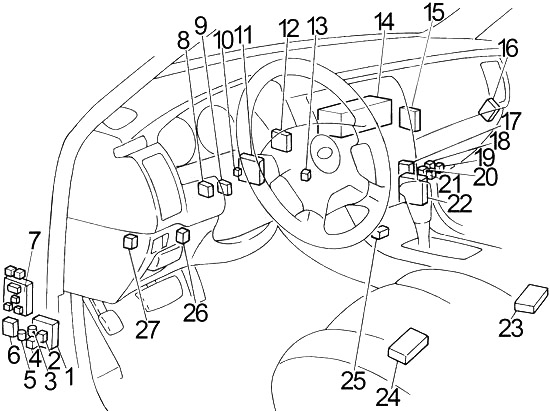

Cabina
- Módulo de control de la transmisión (TCM)
- Relé de calefacción de la luneta trasera
- Interruptor n.º 2
- Relé de calefacción de los espejos exteriores
- Interruptor n.º 1
- Superconector multiconector (SMJ)
- Caja de fusibles
- Unidad de control de bloqueo de la transmisión
- Unidad de control de velocidad automática (ASCD)
- Instrumento de apoyo al control automático de velocidad (ASCD)
- Módulo de control de la carrocería (BCM)
- Amplificador de aire acondicionado
- Unidad combinada de intermitentes
- Pantalla y unidad de control Navi
- Unidad de control de la dirección asistida
- Unidad de control ABS/TCS
- Control del actuador de la válvula de mariposa (TAC)
- Relé de faros antiniebla
- Relé de la bomba de combustible n.º 1
- Relé de la unidad de control del motor (ECM)
- 2000-2001: Relé de la bomba de combustible n.º 2
1997-2000 : Relé del motor de la válvula de mariposa - Módulo de control del motor (ECM)
- Unidad de sensor de diagnóstico del airbag
- Unidad de control del asiento del conductor
- Inmovilizador del sistema antirrobo Nissan (NATS)
- Superconector multiconector (SMJ)
- Superconector multiconector (SMJ)
- Actuador del amortiguador trasero (izquierdo)
- Unidad de control del amortiguador de suspensión activa (izquierda)
Sistema de comunicación del vehículo (IVCS) (derecha) - Parasol trasero
- Actuador del amortiguador trasero (derecho)
- Relé de apertura de la tapa de combustible
- Relé del motor de la válvula de mariposa
- Relé del amplificador de sonido
- Relé de la bocina de seguridad del vehículo
- Relé multifunción de control remoto
- Actuador de apertura de la tapa de combustible
- Sensor de luz de freno y luz trasera (izquierda)
Unidad de control de cierre del maletero (derecha) - Actuador de apertura del maletero
- Módulo de control de la bomba de combustible (FPCM)

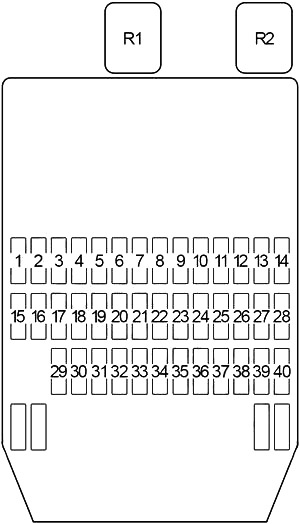

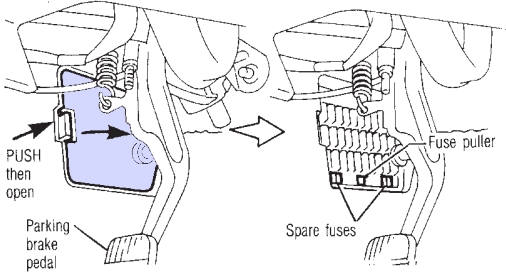

Diagrama de la caja de fusibles en la cabina
El bloque de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel del pie.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Motor del ventilador |
| 2 | 10 | Conector del bus de datos, válvula de control de admisión del depósito EVAP, válvula solenoide de control de admisión del depósito EVAP, válvula de derivación de la válvula de cierre de vacío, función EGR, válvula solenoide EGRC, válvula solenoide del interruptor MAP/BARO, válvula de ventilación de control del depósito EVAP, ventilador de refrigeración, interruptor de presión de aceite de la dirección asistida, válvula solenoide de control de la sincronización de la válvula de admisión |
| 3 | 7,5 | Sensor de oxígeno calentado |
| 4 | 7,5 | Cuentakilómetros combinado |
| 5 | – | – |
| 6 | 7,5 | Aire acondicionado |
| 7 | 7,5 | Receptor (teléfono), auricular |
| 8 | 10 | Unidad de audio, cambiador automático de CD, temporizador y motor de la antena eléctrica, pantalla y unidad de control Navi |
| 9 | 7,5 | Relé del desempañador de los espejos exteriores, interruptor de control remoto de los espejos exteriores |
| 10 | 7,5 | Parasol trasero |
| 11 | 20 | Relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero, unidad de control de la carrocería (BCM), interruptor del limpiaparabrisas delantero, motor del lavaparabrisas delantero |
| 12 | 10 | Señal de advertencia, cambiador automático de CD, interruptor de control del receptor en el volante, receptor (teléfono) |
| 13 | 10 | Botón del interruptor de emergencia (intermitente combinado), relé multifunción de control remoto, intermitente, unidad de control de la carrocería (emergencia), interruptor combinado (intermitente) |
| 14 | 7,5 | Unidad de control de la carrocería (BCM) (faro, ventana, bloqueo eléctrico de puertas, gong de advertencia, control de iluminación interior, desempañador de la luneta trasera, techo corredizo), relé de luces de emergencia del vehículo, relé de la bocina de seguridad del vehículo, posicionador automático de guía, interruptor de memoria del asiento) |
| 15 | 15 | Motor del ventilador |
| 16 | 7,5 | Sensor de oxígeno calentado |
| 17 | 10 | Sensor de diagnóstico del airbag |
| 18 | 10 | Interruptor de posición de estacionamiento/neutral (luz trasera, cuentakilómetros combinado, relé de luz trasera), interruptor de posición de estacionamiento/neutral, pantalla y unidad de control Navi |
| 19 | 7,5 | Botón del interruptor de emergencia (unidad de intermitentes combinada) |
| 20 | 7,5 | Unidad de control de luces diurnas |
| 21 | 10 | Asiento calefactable |
| 22 | 7,5 | Interruptor de control de iluminación, luz de guantera, iluminación: (cuentakilómetros combinado, interruptor TCS, interruptor de selección de suspensión activa, módulo de audio, interruptor de control de tiempo de iluminación, encendedor delantero/trasero, cenicero, interruptor de faros, dispositivo A/T, ventana eléctrica Interruptor principal, espejo antideslumbrante automático, interruptor IVCS, unidad de control de la puerta del conductor, unidad de control de la puerta del pasajero, reloj, unidad de control del aire acondicionado, interruptor de emergencia, interruptor del teléfono, interruptor del parasol trasero) |
| 23 | 7,5 | Unidad de control de la carrocería (BCM) (faro, limpiaparabrisas, control de iluminación interior, sistema de control remoto, posicionador automático de guía) |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 24 | 15 | Encendedor delantero, toma de corriente delantera |
| 25 | – | – |
| 26 | 20 | Actuador de apertura del maletero, relé y actuador de apertura de la tapa del depósito de combustible, interruptor de apertura del maletero y de la tapa del depósito de combustible, sistema de control remoto |
| 27 | 10 | Luz interior, luz de mapa, luz de consola, luz de maletero, luz de espejo de cortesía, unidad de control de cierre del maletero, módulo de control de la carrocería (BCM), iluminación de apertura de la llave de encendido, luz de pies, luz trasera personal, luz de escalón delantera/trasera, transmisor Homelink, interruptor del sistema de comunicación del vehículo (IVCS) |
| 28 | 10 | Cuentakilómetros combinado, interruptor de llave, módulo de control de la carrocería (BCM), bloqueo de puertas eléctricas, gong de advertencia, reloj, interruptor temporizado y motor de antenas eléctricas, unidad de control de cierre del maletero, relé de techo corredizo, sistema de control remoto, control de iluminación interior, indicador de seguridad, posicionador automático de dirección, interruptor de bloqueo (transmisión) |
| 29 | 15 | Inyectores, módulo de control del motor (ECM), módulo de control de la bomba de combustible (FPCM) |
| 30 | 10 | Suspensión activa, ABS/TCS, unidad de control de la dirección asistida |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Módulo de control de la carrocería (BCM) (faro, ventana, control de iluminación interior, gong de advertencia, techo corredizo, sistema de comunicación del vehículo (IVCS), posicionador automático de dirección), relé de calefacción de la luneta trasera, espejo automático antideslumbrante, dispositivo de control automático de velocidad (ASCD) unidad de apoyo, interruptor de control ASCD, inmovilizador Nissan Anti Theft System (NATS), pantalla y unidad de control Navi |
| 33 | 15 | 1997-2000: Relé de la bomba de combustible, módulo de control de la bomba de combustible (FPCM) |
| 34 | 7,5 | Arranque, módulo de control de la carrocería (BCM), unidad de control de luces diurnas, sistema de comunicación del vehículo (IVCS), posicionador automático de dirección |
| 35 | – | – |
| 36 | 20 | Toma de corriente trasera (izquierda/derecha) |
| 37 | 15 | Interruptor de luz de freno, sensor de luz de freno y luz trasera, unidad de control del dispositivo de control automático de velocidad (ASCD), suspensión activa, ABS/TCS |
| 38 | 15 | Relé de calefacción de la luneta trasera, relé de calefacción del espejo de la puerta |
| 39 | 15 | Relé de calefacción de la luneta trasera, amplificador automático de aire acondicionado |
| 40 | 15 | Relé de faros antiniebla |
| R1 | 1999-2001: Techo corredizo | |
| R2 | 1999-2001: Luz de seguridad del vehículo | |
| 1997-1998: Techo corredizo | ||
| R1 | Accesorios | |
| R2 | Encendido | |
| R3 | Ventilador | |
Motor
- Relé del ventilador de refrigeración n.º 3
- Caja de fusibles
- Actuador del amortiguador delantero (derecho)
- Motor del limpiaparabrisas
- Actuador ABS
- Bocina de seguridad del vehículo
- Actuador del control automático de velocidad (ASCD)
- Actuador del amortiguador delantero (izquierdo)
- Interruptor del capó
- Unidad de control de luces diurnas
Diagrama de la caja de fusibles en el compartimento del motor
Cerca de la batería.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 51 | 15 | 2000-2001: Relé de la bomba de combustible, unidad de control de la bomba de combustible (FPCM) |
| 52 | – | – |
| 53 | 15 | Relé de faros (faro derecho, luces de cruce/carretera (sin xenón), luces de carretera (xenón), interruptor de iluminación, unidad de control de luces diurnas, relé de faros antiniebla) |
| 54 | 15 | Relé de faros (faro izquierdo, luces de cruce/carretera (sin xenón), luces de carretera (xenón), indicador de luces de carretera, interruptor de iluminación, unidad de control de luces diurnas) |
| 55 | 7,5 | Relé del aire acondicionado |
| 56 | 15 | ABS/TCS |
| 57 | 7,5 | Unidad de control del motor (ECM), conector del bus de datos, inmovilizador Nissan Anti Theft System (NATS), sensor de flujo de masa de aire, sensor de posición del árbol de levas, bobinas de encendido, sistema de control de admisión de aire variable (IACV-ACC), válvula solenoide de control de purga del depósito EVAP |
| 58 | 15 | Unidad de audio, amplificador BOSE, relé del amplificador de audio, sistema de comunicación en el vehículo (IVCS), pantalla y unidad de control Navi |
| 59 | 20 | Xenón: relé HID (faro derecho (luces de cruce)) |
| 60 | 10 | Unidad de control del motor (ECM), sensor de flujo de masa de aire, sensor de posición del árbol de levas, bobinas de encendido, sistema de control de admisión de aire variable (IACV-ACC), válvula solenoide de control de purga del depósito EVAP |
| 61 | 20 | Xenón: relé HID (faro izquierdo (luces de cruce)) |
| 62 | 7,5 | Alternador |
| 63 | 15 | Relé de luces traseras (iluminación de posición, luz trasera, iluminación de matrícula, interruptor de iluminación, unidad de control de la carrocería (BCM), control de orientación de faros, fusible “22”) |
| 64 | 15 | Relé de la bocina, interruptor del volante, interruptor de control del dispositivo de control automático de velocidad (ASCD) |
| B | 80 | Relé de encendido (Fusibles: “4”, “6”, “7”, “18”, “19”, “20”, “21”, “30”, “31”, “32”), Fusible: “12”, “13”, “14”, “26”, “27”, “28”, “37”, “38”, “39”, “40” |
| C | 80 | Relé de accesorios (Fusibles: “9”, “10”, “11”, “23”, “24”, “36”), Relé del ventilador (Fusibles: “1”, “15”) |
| D | – | – |
| E | – | – |
| F | 40 | 1999-2001: Ventilador de refrigeración |
| 30 | 1997-1998: Ventilador de refrigeración |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| G | 30 | Interruptor de encendido, interruptor de posición de estacionamiento/neutral, arranque |
| H | 40 | Fusible n.º 1 (Techo corredizo, Puertas eléctricas (delanteras), Ventanas eléctricas (delanteras)), Fusible n.º 2 (Asientos eléctricos, Puertas eléctricas (traseras), Ventanas eléctricas (traseras), Ajuste automático de la dirección) |
| I | 40 | 1999-2001: Ventilador de refrigeración |
| 30 | 1997-1998: Ventilador de refrigeración | |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | – |
| M | – | – |
| A | 120 | Alternador, Fusible: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64” |
| R1 | Ventilador de refrigeración (n.º 2) | |
| R2 | Limpiaparabrisas delantero | |
| R3 | Bocina | |
| R4 | Ventilador de refrigeración (n.º 1) | |
| R5 | – | |
| R6 | Xenón: lámpara de descarga de alta intensidad (HID) | |
| Faro (sin xenón) | ||
| R7 | Xenón: Faro | |
| 1997-1998: Luz de seguridad del vehículo | ||
| R8 | Posición de estacionamiento/neutral | |
| R9 | Luz trasera | |
Diagrama de fusibles y relés – Infiniti Q45
Aplica a vehículos fabricados en los años:
1997, 1998, 1999, 2000, 2001.
Cabina
- Módulo de control de la transmisión (TCM)
- Relé del desempañador de la ventana trasera
- Interruptor n.º 2
- Relé del desempañador de los espejos exteriores
- Interruptor n.º 1
- Superconector multiconector (SMJ)
- Caja de fusibles
- Unidad de control de bloqueo de la transmisión
- Unidad de control de velocidad automática (ASCD)
- Dispositivo de asistencia de control de velocidad automático (ASCD)
- Módulo de control de la carrocería (BCM)
- Amplificador de aire acondicionado
- Unidad de intermitencia combinada
- Pantalla y unidad de control de navegación
- Unidad de control de la dirección asistida
- Unidad de control ABS/TCS
- Control del actuador de la válvula de mariposa (TAC)
- Relé de las luces antiniebla
- Relé de la bomba de combustible n.º 1
- Relé de la unidad de control del motor (ECM)
- 2000-2001: Relé de la bomba de combustible n.º 2
1997-2000 : Relé del motor de la válvula de mariposa - Módulo de control del motor (ECM)
- Unidad del sensor de diagnóstico del airbag
- Unidad de control del asiento del conductor
- Inmovilizador del sistema antirrobo Nissan (NATS)
- Superconector multiconector (SMJ)
- Superconector multiconector (SMJ)
- Actuador del amortiguador trasero (izquierdo)
- Unidad de control de la suspensión activa del amortiguador (izquierda)
Sistema de comunicación del vehículo (IVCS) (derecha) - Parasol trasero
- Actuador del amortiguador trasero (derecho)
- Relé de apertura de la tapa de combustible
- Relé del motor de la válvula de mariposa
- Relé del amplificador de audio
- Relé de la bocina de seguridad del vehículo
- Relé multifunción del control remoto
- Actuador de apertura de la tapa de combustible
- Sensor de luz de freno y luz trasera (izquierda)
Unidad de control de cierre del maletero (derecha) - Actuador de apertura del maletero
- Módulo de control de la bomba de combustible (FPCM)
Diagrama de la caja de fusibles de la cabina
El bloque de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel del reposapiés.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Motor del ventilador |
| 2 | 10 | Conector del bus de datos, válvula de control de admisión del depósito EVAP, válvula solenoide de control de admisión del depósito EVAP, válvula de derivación de la válvula de cierre de vacío, función EGR, válvula solenoide EGRC, válvula solenoide del interruptor MAP/BARO, válvula de control de ventilación del depósito EVAP, ventilador de refrigeración, interruptor de presión de aceite de la dirección asistida, válvula solenoide de control de la sincronización de la válvula de admisión |
| 3 | 7,5 | Sensor de oxígeno calentado |
| 4 | 7,5 | Cuentakilómetros combinado |
| 5 | – | – |
| 6 | 7,5 | Aire acondicionado |
| 7 | 7,5 | Receptor (teléfono), auricular |
| 8 | 10 | Unidad de audio, cambiador automático de CD, temporizador y motor de la antena eléctrica, pantalla y unidad de control de navegación |
| 9 | 7,5 | Relé del desempañador de los espejos exteriores, interruptor del control remoto de los espejos exteriores |
| 10 | 7,5 | Parasol trasero |
| 11 | 20 | Relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero, módulo de control de la carrocería (BCM), interruptor del limpiaparabrisas delantero, motor del lavaparabrisas delantero |
| 12 | 10 | Señal de advertencia, cambiador automático de CD, interruptor de control del receptor en el volante, receptor (teléfono) |
| 13 | 10 | Interruptor de emergencia (indicador combinado), relé multifunción del control remoto, intermitente, módulo de control de la carrocería (emergencia), interruptor combinado (intermitente) |
| 14 | 7,5 | Módulo de control de la carrocería (BCM) (faro, ventana, bloqueo de puertas eléctrico, gong de advertencia, control de iluminación interior, desempañador de la luneta trasera, techo solar), relé de las luces de emergencia del vehículo, relé de la bocina de seguridad del vehículo, posicionador automático de conducción, interruptor de memoria del asiento) |
| 15 | 15 | Motor del ventilador |
| 16 | 7,5 | Sensor de oxígeno calentado |
| 17 | 10 | Sensor de diagnóstico del airbag |
| 18 | 10 | Interruptor de posición de estacionamiento/neutro (luz de marcha atrás, cuentakilómetros combinado, relé de la luz trasera), interruptor de posición de estacionamiento/neutro, pantalla y unidad de control de navegación |
| 19 | 7,5 | Interruptor de emergencia (unidad de intermitencia combinada) |
| 20 | 7,5 | Unidad de control de la luz diurna |
| 21 | 10 | Asiento calefactado |
| 22 | 7,5 | Interruptor de control de iluminación, luz de la guantera, iluminación: (cuentakilómetros combinado, interruptor TCS, interruptor de selección de suspensión activa, módulo de audio, interruptor de control de tiempo de iluminación, encendedor delantero/trasero, cenicero, interruptor de faros, dispositivo A/T, interruptor principal de ventana eléctrica, espejo retrovisor automático antideslumbrante, interruptor IVCS, unidad de control de la puerta del conductor, unidad de control de la puerta del pasajero, reloj, unidad de control del aire acondicionado, interruptor de emergencia, interruptor del teléfono, interruptor del parasol trasero) |
| 23 | 7,5 | Módulo de control de la carrocería (BCM) (faro, limpiaparabrisas, control de iluminación interior, sistema de telecomunicaciones, posicionador automático de conducción) |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 24 | 15 | Encendedor delantero, toma de corriente delantera |
| 25 | – | – |
| 26 | 20 | Abridor del maletero, relé y abridor de la tapa de combustible, interruptor de apertura del maletero y de la tapa de combustible, sistema de control remoto |
| 27 | 10 | Iluminación interior, luz de mapa, luz de consola, luz de maletero, luz de espejo de cortesía, unidad de control de bloqueo del maletero, módulo de control de la carrocería (BCM), luz de apertura de la llave de encendido, luz de pies, luz personal trasera, luz de escalón delantera/trasera, transmisor Homelink, interruptor del sistema de comunicación del vehículo (IVCS) |
| 28 | 10 | Cuentakilómetros combinado, interruptor de llave, módulo de control de la carrocería (BCM), bloqueo de puertas eléctricas, gong de advertencia, reloj, interruptor temporizado y motor de antenas eléctricas, unidad de control de bloqueo del maletero, relé del techo solar, sistema de control remoto, control de iluminación interior, indicador de seguridad, posicionador automático de dirección, interruptor de bloqueo (transmisión) |
| 29 | 15 | Inyectores, módulo de control del motor (ECM), módulo de control de la bomba de combustible (FPCM) |
| 30 | 10 | Suspensión activa, ABS/TCS, unidad de control de la dirección asistida |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Módulo de control de la carrocería (BCM) (faro, ventana, control de iluminación interior, gong de advertencia, techo solar, sistema de comunicación del vehículo (IVCS), posicionador automático de dirección), relé del desempañador de la ventana trasera, espejo automático antideslumbrante, dispositivo de asistencia de control de velocidad automático (ASCD), interruptor de control ASCD, inmovilizador del sistema antirrobo Nissan (NATS), pantalla y unidad de control de navegación |
| 33 | 15 | 1997-2000: Relé de la bomba de combustible, módulo de control de la bomba de combustible (FPCM) |
| 34 | 7,5 | Arranque, módulo de control de la carrocería (BCM), unidad de control de luces diurnas, sistema de comunicación del vehículo (IVCS), posicionador automático de dirección |
| 35 | – | – |
| 36 | 20 | Toma de corriente trasera (izquierda/derecha) |
| 37 | 15 | Interruptor de luz de freno, sensor de luz de freno y luz trasera, unidad de control del dispositivo de control de velocidad automático (ASCD), suspensión activa, ABS/TCS |
| 38 | 15 | Relé del desempañador de la ventana trasera, relé del desempañador del espejo de la puerta |
| 39 | 15 | Relé del desempañador de la ventana trasera, amplificador automático del aire acondicionado |
| 40 | 15 | Relé de las luces antiniebla |
| R1 | 1999-2001: Techo solar | |
| R2 | 1999-2001: Iluminación de seguridad del vehículo | |
| 1997-1998: Techo solar | ||
| R1 | Accesorios | |
| R2 | Encendido | |
| R3 | Ventilador | |
Motor
- Relé del ventilador de refrigeración n.º 3
- Caja de fusibles
- Actuador del amortiguador delantero (derecho)
- Motor del limpiaparabrisas
- Actuador ABS
- Bocina de seguridad del vehículo
- Actuador de control de velocidad automático (ASCD)
- Actuador del amortiguador delantero (izquierdo)
- Interruptor del capó
- Unidad de control de luces diurnas
Diagrama de la caja de fusibles del compartimento del motor
Cerca de la batería.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 51 | 15 | 2000-2001: Relé de la bomba de combustible, unidad de control de la bomba de combustible (FPCM) |
| 52 | – | – |
| 53 | 15 | Relé de los faros (faro derecho, luces de cruce/carretera (sin xenón), luces de carretera (xenón), interruptor de iluminación, unidad de control de luces diurnas, relé de las luces antiniebla) |
| 54 | 15 | Relé del faro (faro izquierdo, luces de cruce/carretera (sin xenón), luces de carretera (xenón), indicador de luces de carretera, interruptor de iluminación, unidad de control de luces diurnas) |
| 55 | 7,5 | Relé del aire acondicionado |
| 56 | 15 | ABS/TCS |
| 57 | 7,5 | Unidad de control del motor (ECM), conector del bus de datos, inmovilizador del sistema antirrobo Nissan (NATS), sensor de flujo de masa de aire, sensor de posición del árbol de levas, bobinas de encendido, sistema de control de admisión de aire variable (IACV-ACC), válvula solenoide de control de purga del depósito EVAP |
| 58 | 15 | Unidad de audio, amplificador BOSE, relé del amplificador de audio, sistema de comunicación del vehículo (IVCS), pantalla y unidad de control de navegación |
| 59 | 20 | Xenón: relé HID (faro derecho (luces de cruce)) |
| 60 | 10 | Unidad de control del motor (ECM), sensor de flujo de masa de aire, sensor de posición del árbol de levas, bobinas de encendido, sistema de control de admisión de aire variable (IACV-ACC), válvula solenoide de control de purga del depósito EVAP |
| 61 | 20 | Xenón: relé HID (faro izquierdo (luces de cruce)) |
| 62 | 7,5 | Alternador |
| 63 | 15 | Relé de las luces traseras (iluminación de posición, luz trasera, luz de matrícula, interruptor de iluminación, unidad de control de la carrocería (BCM), control de orientación de los faros, fusible “22”) |
| 64 | 15 | Relé de la bocina, interruptor del volante, interruptor de control del dispositivo de control de velocidad automático (ASCD) |
| B | 80 | Relé de encendido (Fusibles: “4”, “6”, “7”, “18”, “19”, “20”, “21”, “30”, “31”, “32”), Fusible: “12”, “13”, “14”, “26”, “27”, “28”, “37”, “38”, “39”, “40” |
| C | 80 | Relé de accesorios (Fusibles: “9”, “10”, “11”, “23”, “24”, “36”), Relé del ventilador (Fusibles: “1”, “15”) |
| D | – | – |
| E | – | – |
| F | 40 | 1999-2001: Ventilador de refrigeración |
| 30 | 1997-1998: Ventilador de refrigeración |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| G | 30 | Interruptor de encendido, interruptor de posición de estacionamiento/neutro, arranque |
| H | 40 | Fusible n.º 1 (Techo solar, Puertas eléctricas (delanteras), Ventanas eléctricas (delanteras)), Fusible n.º 2 (Asientos eléctricos, Puertas eléctricas (traseras), Ventanas eléctricas (traseras), Ajuste automático de la dirección) |
| I | 40 | 1999-2001: Ventilador de refrigeración |
| 30 | 1997-1998: Ventilador de refrigeración | |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | – |
| M | – | – |
| A | 120 | Alternador, Fusible: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64” |
| R1 | Ventilador de refrigeración (n.º 2) | |
| R2 | Limpiaparabrisas delantero | |
| R3 | Bocina | |
| R4 | Ventilador de refrigeración (n.º 1) | |
| R5 | – | |
| R6 | Xenón: lámpara de descarga de alta intensidad (HID) | |
| Faro (sin xenón) | ||
| R7 | Xenón: Faro | |
| 1997-1998: Luz de seguridad del vehículo | ||
| R8 | Posición de estacionamiento/neutro | |
| R9 | Luz trasera | |
Diagrama de fusibles y relés – Infiniti Q45
Aplica a vehículos fabricados en los años:
Cabina
- Módulo de control de la carrocería (BCM)
- Caja de fusibles n.º 1
- 2002: Inmovilizador del sistema antirrobo Nissan (NATS)
2003-2006: Unidad de control de bloqueo de la transmisión - Unidad de control de ahorro de batería de los faros
- Cámara de advertencia de salida de carril (LDW)
- Unidad de control de advertencia de baja presión de neumáticos
- Unidad de intermitencia combinada
- 2002-2004: Unidad de control de la dirección asistida
- Amplificador de aire acondicionado
- Módulo de control del motor (ECM)
- 2002-2004: Módulo de control de la transmisión (TCM)
- Unidad de control VDC/TCS/ABS
- Caja de fusibles n.º 2
- Unidad del sensor de diagnóstico del airbag
- Unidad de control de bloqueo de la dirección
- Unidad de control del asiento del conductor
- 2002: Unidad de control de bloqueo de la transmisión
2003-2006: Inmovilizador del sistema antirrobo Nissan (NATS) - 2002-2004: Unidad de control del dispositivo de control de velocidad automático (ASCD)
- Unidad de control AV
Los bloques de fusibles se encuentran en la parte inferior, detrás del panel del reposapiés, en el lado del conductor y del pasajero.

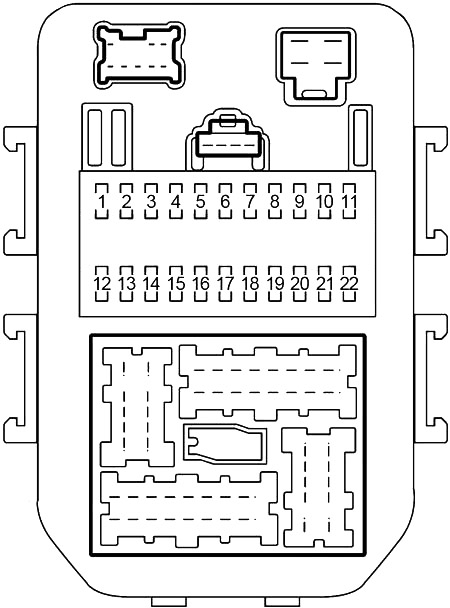

Caja de fusibles de la cabina 1
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Módulo de control de la carrocería (BCM), bloqueo de alimentación, unidad de control de control de crucero inteligente (ICC), gong de advertencia ICC, relé de parada de freno ICC, sensor ICC, interruptor de freno ICC, unidad de control de ahorro de batería de los faros, unidad de control AV y Navi, unidad adaptadora TEL, sistema de advertencia de robo, inmovilizador del sistema antirrobo Nissan (NATS), señal de advertencia, interruptor de advertencia de salida de carril (LDW), señal acústica LDW, cámara LDW, brújula (espejo con atenuación automática), relé del desempañador de la ventana trasera, modo de doble unidad de control Meffler, ventana eléctrica, faro, sistema de luces diurnas, techo solar, unidad de control de cinturones de seguridad en caso de colisión, asiento eléctrico, relé de asientos calefactados, sensor de lluvia, relé de apertura del maletero |
| 2 | 10 | Amplificador de aire acondicionado, válvula solenoide ECV (compresor de aire acondicionado) |
| 3 | 10 | Módulo de control de la carrocería (BCM), bloqueo de alimentación, relé de apertura del maletero, interruptor de apertura del maletero, sistema de advertencia de robo, señal acústica de advertencia, ventana eléctrica, sistema de espejos con bloqueo hacia atrás, faro, sistema de luces diurnas, techo solar, asiento eléctrico |
| 4 | 10 | Parasol trasero, interruptor de cancelación de la dirección trasera, relé de cancelación de la dirección trasera, cubierta, relé del desempañador de los espejos exteriores, interruptor de cancelación de retorno automático |
| 5 | 10 | Unidad de intermitencia combinada |
| 6 | 10 | Conector de datos, medidor combinado, señal de advertencia, amplificador de aire acondicionado automático, unidad de control de ahorro de batería de los faros, unidad de control de advertencia de baja presión de neumáticos, cubierta, luz de seguridad, módulo de control de la carrocería (BCM), sistema de advertencia de robo, inmovilizador del sistema antirrobo Nissan (NATS), unidad de control de bloqueo de la dirección, reloj, unidad de control de amortiguador de suspensión activa |
| 7 | 10 | Unidad de control VDC/TCS/ABS, unidad de control de suspensión activa, unidad de control de dirección activa trasera (RAS) |
| 8 | 10 | Luz de mapa, luz de consola, luz personal trasera, luz de escalón delantera, luz de escalón trasera, luz de espejo de cortesía, luz de maletero, luz de pies, transceptor universal Homelink, interruptor de parada (A/T), unidad de control de bloqueo de cambio, micrófono, guantera de la unidad de control de espejos, sistema de espejos con bloqueo hacia atrás, iluminación de la abertura de la llave de encendido, interruptor de memoria del asiento |
| 9 | 10 | Medidor combinado, relé de luz de marcha atrás, luz de marcha atrás, dispositivo A/T, alternador, módulo de control de la transmisión (TCM), unidad de control AV y Navi, cámara de marcha atrás, sistema de espejos con bloqueo hacia atrás |
| 10 | 20 | Relé del desempañador de la ventana trasera |
| 11 | 20 | Relé del desempañador de la ventana trasera |
| 12 | 10 | Unidad de control del dispositivo de control de velocidad automático (ASCD), interruptor de freno ASCD |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 13 | 15 | Módulo de control del motor (ECM), inyectores, relé de la bomba de combustible |
| 14 | 10 | Motor de arranque, unidad de control de luces diurnas, módulo de control de la carrocería (BCM) |
| 15 | 20 | Actuador de apertura del maletero, actuador de apertura del maletero, relé de apertura del maletero, módulo de control de la carrocería (BCM), unidad de control de cierre del maletero, unidad de control del maletero automático, señalizador del maletero automático, motor del maletero automático |
| 16 | 10 | Sensor de relación aire-combustible |
| 17 | 10 | 2005-2006: Interruptor de luces de freno, unidad de control VDC/TCS/ABS, relé de parada de freno inteligente (ICC), unidad de control ICC, unidad de control de bloqueo de la transmisión, unidad de control de suspensión activa, unidad de control de dirección activa trasera (RAS) |
| 15 | 2002-2004: Interruptor de luces de freno, unidad de control VDC/TCS/ABS, relé de parada de freno inteligente (ICC), unidad de control ICC, unidad de control de bloqueo de la transmisión, unidad de control de suspensión activa | |
| 18 | 10 | Sensores de oxígeno calentados |
| 19 | 15 | Electroimán de bloqueo de la transmisión, unidad de control de bloqueo de la transmisión |
| 20 | 10 | Unidad del sensor de diagnóstico del airbag, sistema de clasificación de pasajeros |
| 21 | 10 | Unidad de audio, pantalla, sintonizador de radio satelital, amplificador BOSE, amplificador de aire acondicionado automático, cambiador automático de CD, relé de cancelación de control trasero, interruptor de control trasero, amplificador de antena, unidad de control AV y Navi, interruptor multifunción, módulo de control activado por voz, adaptador TEL, unidad de control de advertencia de baja presión de neumáticos, módulo de control de la carrocería (BCM), sistema de entrada sin llave, sistema de advertencia antirrobo, medidor combinado, unidad de cámara de marcha atrás, faro, sistema de luces diurnas, asiento eléctrico |
| 22 | 15 | Unidad de intermitencia combinada |
| R1 | Accesorios | |

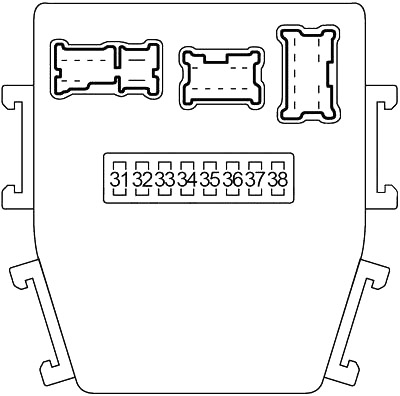

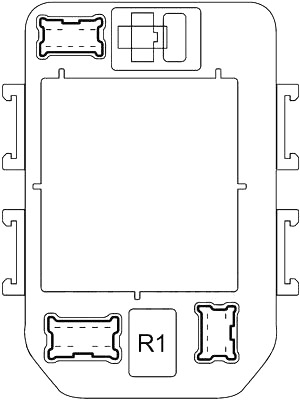

Caja de fusibles de la cabina 2
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 31 | 15 | Motor del ventilador, amplificador de aire acondicionado |
| 32 | 10 | Interruptor de llave y electroimán de bloqueo de llave, ventana eléctrica, interruptor de bloqueo (A/T), módulo de control de la carrocería (BCM), módulo de control del maletero automático, inmovilizador del sistema antirrobo Nissan (NATS), módulo de control de bloqueo de la dirección, señal de advertencia, relé del módulo de control del motor (ECM) (sensor de posición de control de distribución de válvulas de admisión, sensor de flujo de masa de aire, sensor de posición del cigüeñal, sensor de posición del árbol de levas, válvula solenoide de control de volumen de admisión del absorbedor EVAP, válvula de control de purga del absorbedor EVAP) |
| 33 | 15 | Motor del ventilador, amplificador de aire acondicionado |
| 34 | 20 | Relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero, motor del lavaparabrisas delantero, unidad de control de control de crucero inteligente (ICC) |
| 35 | 10 | Módulo de control de la transmisión (TCM), relé A/T PV IGN |
| 36 | 15 | Relé de la bomba de combustible, módulo de control de la bomba de combustible (FPCM) |
| 37 | 10 | Tapa |
| 38 | – | |
| R1 | Ventilador | |
| R2 | Módulo de control del motor (ECM) | |
| R3 | Bomba de combustible | |
Motor
- Unidad de control de luces diurnas
- Caja de fusibles
- Actuador del amortiguador delantero (izquierdo)
- Actuador VDC
- Actuador del amortiguador delantero (derecho)
- Motor del limpiaparabrisas delantero
- Caja de fusibles de relés n.º 2
- Caja de fusibles de relés VDC
- Interruptor del capó

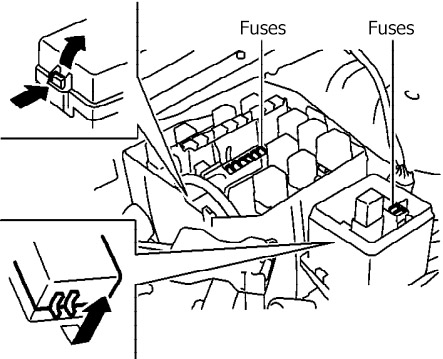

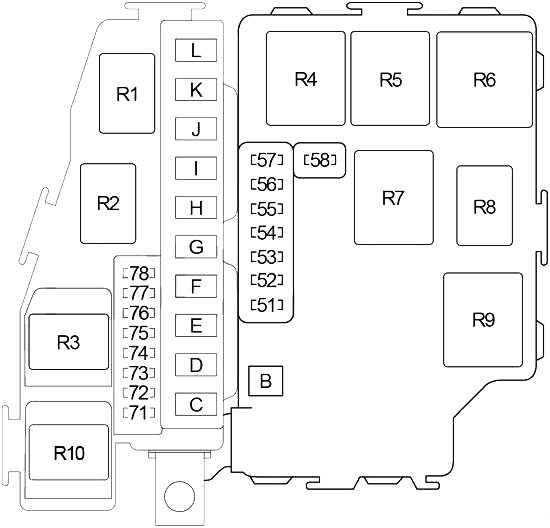

Diagrama de la caja de fusibles del motor
Cerca de la batería.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 51 | 10 | Relé del aire acondicionado (embrague magnético), unidad de control del motor (ECM) |
| 52 | 15 | Unidad de audio, sintonizador de radio satelital, cambiador automático de CD, unidad de control AV y Navi, pantalla, unidad de control activada por voz, unidad de control AV y Navi, pantalla, unidad de control activada por voz, adaptador TEL, unidad de control de advertencia de baja presión de neumáticos, unidad de cámara trasera |
| 53 | 20 | Relé de la unidad de control del motor (ECM) (bobinas de encendido, condensador, válvula solenoide de control de apertura de válvulas de admisión, válvula de derivación de vacío, válvula solenoide de control de admisión de aire variable (VIAS)) |
| 54 | 15 | Relé de las luces traseras (faros delanteros/traseros, luz lateral delantera/trasera, luces de matrícula, luz de consola, luz de guantera, interruptor de control de iluminación, iluminación: (encendedor de cigarrillos, interruptor multifunción, interruptor VDC, interruptor de emergencia, sistema de audio), cambiador de CD, dispositivo A/T, reloj, control de temperatura del asiento, interruptor de ajuste de faros, unidad de control AV y Navi, interruptor de asiento calefactado, interruptor de nivel de asiento calefactado, interruptor de advertencia de salida de carril (LDW), ceniceros delanteros/traseros, asiento trasero eléctrico, interruptor de parasol delantero, interruptor de selección de suspensión activa, unidad de control de puerta, interruptor principal de ventana, micrófono, interruptor de cancelación de consola trasera), motor de ajuste de faros LH/RH, unidad de control de ahorro de batería de los faros |
| 55 | 20 | Faro derecho (luces de carretera), relé de faros n.º 1, sistema de advertencia antirrobo |
| 56 | 15 | Relé de la bocina, interruptor de control, unidad de control de la carrocería (BCM), sistema de advertencia antirrobo, alternador |
| 57 | 20 | Faro izquierdo (luces de carretera), relé de faros n.º 1, sistema de advertencia antirrobo |
| 58 | 10 | Conector de datos, relé del ventilador de refrigeración n.º 2, relé del ventilador de refrigeración n.º 3, válvula solenoide de control de apertura de la válvula de admisión, válvula de derivación de vacío, válvula solenoide de control de admisión de aire variable (VIAS) |
| 71 | 15 | Relé del asiento calefactado (lado del conductor) |
| 72 | 15 | Relé del asiento calefactado (lado del pasajero) |
| 73 | 15 | Faro (luces de carretera), interruptor de control de iluminación, relé de faros n.º 2, medidor combinado, unidad de control de luces diurnas, unidad de control de la carrocería (BCM), sistema de advertencia antirrobo, unidad de control de ahorro de batería de los faros |
| 74 | 15 | Relé de control del motor de la mariposa |
| 75 | 10 | Unidad de control de la transmisión (TCM), relé A/T PV IGN |
| 76 | 20 | Relé del motor de dirección activa (RAS), unidad de control RAS |
| 77 | 10 | Unidad de control de crucero inteligente (ICC) |
| 78 | 15 | Relé del faro delantero |
| B | 50 | Relé de encendido (Fusibles: “1”, “2”, “5”, “7”, “9”, “34”, “35”, “36”, “37”, “81”, “82”) |
| C | 50 | Relé de accesorios (Fusible: “4”; Fusible n.º 3 – Encendedor, conector de alimentación delantero), Fusible: “3”, “6”, “8”, “10”, “11”, “15”, “17”, “19”, “22” |
| D | 30 | 2005-2006: Unidad de control de cinturones de seguridad en caso de colisión |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 30 | 2002: VDC/TCS/ABS | |
| E | 40 | Relé del ventilador de refrigeración n.º 1 |
| F | 30 | VDC/TCS/ABS (relé de la válvula solenoide) |
| G | 50 | Interruptor de encendido, interruptor de posición de estacionamiento/neutro, motor de arranque, relé de accesorios |
| H | 40 | Interruptor de circuito n.º 1 (ventana eléctrica, bloqueo de puertas, módulo de control de la puerta del conductor, unidad de control de la puerta trasera LH, módulo de control de la carrocería (BCM), motor del techo, posicionador automático de accionamiento), interruptor n.º 2 (ventana eléctrica, bloqueo de puertas, módulo de control de la puerta del pasajero, unidad de control de la puerta trasera derecha, unidad de control del asiento del conductor, posicionador automático de movimiento, unidad de control del asiento trasero eléctrico (LH/RH)) |
| I | 40 | Motor del ventilador de refrigeración n.º 2 (relé del ventilador de refrigeración n.º 1, relé del ventilador de refrigeración n.º 2, relé del ventilador de refrigeración n.º 3) |
| J | 30 | Amplificador BOSE |
| K | 50 | VDC/TCS/ABS (relé del motor) |
| L | 50 | Relé del ventilador (Fusibles: “31”, “33”), Fusible: “32” |
| R1 | Bombilla de repuesto | |
| R2 | Motor de control de la mariposa | |
| R3 | Faro (n.º 2) | |
| R4 | Faro (n.º 1) | |
| R5 | Posición de estacionamiento/neutro | |
| R6 | Aire acondicionado | |
| R7 | Luz trasera | |
| R8 | Bocina | |
| R9 | Encendido | |
| R10 | Limpiaparabrisas delantero | |
Caja de fusibles
Se encuentra cerca de la caja de fusibles principal.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 81 | 20 | Asiento calefactado (delantero/trasero) |
| 82 | 10 | Unidad de control de luces diurnas |
| R1 | 2005-2006: Ventilador de refrigeración (n.º 1) | |
| 2003-2004: Asiento calefactado | ||
| R2 | 2005-2006: Sistema de frenos de control de crucero inteligente (ICC) | |
| R3 | 2005-2006: Faro antiniebla delantero | |
| R4 | 2002-2004: Sistema de frenos de control de crucero inteligente (ICC) | |
| R5 | 2005-2006: Limpiaparabrisas delantero | |
| 2002-2004: Encendido PV A/T | ||
Caja de fusibles 2
Se encuentra en el lado izquierdo (2005-2006).
| Número | Relé |
|---|---|
| R1 | Ventilador de refrigeración (n.º 2) |
| R2 | – |
| R3 | Ventilador de refrigeración (n.º 3) |
Acerca del Infiniti Q45 (1990-2006)
El Infiniti Q45 es un sedán de lujo que se fabricó entre 1990 y 2006. Este modelo era conocido por su elegante diseño y sus potentes motores. Durante su producción, ofreció varias opciones de motorización, incluido un potente motor V8 de 4.5 litros que proporcionaba un rendimiento excepcional y una conducción suave. El Infiniti Q45 también se caracterizaba por sus tecnologías avanzadas y elementos de confort que garantizaban la comodidad y seguridad tanto para el conductor como para los pasajeros. Gracias a estas características, se ganó la popularidad entre los entusiastas de los vehículos de lujo.
Diagrama de la caja de fusibles del Infiniti Q45
Esta página muestra el diagrama de la caja de fusibles para el modelo Infiniti Q45, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de las cajas de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca de la puerta del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento del vehículo, por lo que es importante tener un diagrama preciso de la caja de fusibles para un mantenimiento eficaz.
