Infiniti M35 (2006-2010) – caja de fusibles y relés
En este artículo, encontrarás diagramas de la caja de fusibles del Infiniti M35 (2006–2010), obtendrás información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderás la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Infiniti M35
Se aplica a vehículos fabricados en los años:
2006, 2007, 2008, 2009, 2010.

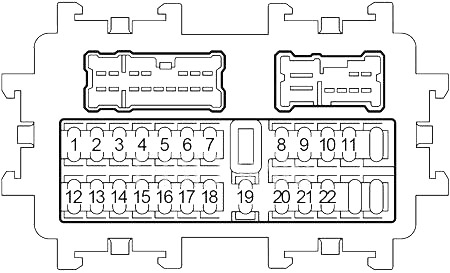

Diagrama de la caja de fusibles en la cabina
El bloque de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel del reposapiés.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Módulo de control de la carrocería (BCM), módulo de control del motor (ECM), inyectores de combustible, toma de corriente, sistema de cierre de puertas, intermitentes y luces de emergencia, iluminación interior, techo solar |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Toma de corriente (consola central interior), toma de corriente (consola central trasera) |
| 6 | 10 | Interruptor multifunción, medidor unificado y amplificador de aire acondicionado, interruptor de control trasero, unidad AV, sintonizador de radio satelital, adaptador Tel, pantalla frontal, cambiador de CD, adaptador para iPod, unidad de control de cámara, amplificador BOSE, reproductor de DVD, distribución de video, pantalla trasera, módulo de control de la carrocería (BCM), módulo de llave inteligente, cuentakilómetros combinado, iluminación interior de la cabina |
| 7 | 15 | Toma del encendedor de cigarrillos |
| 8 | 10 | Espejo calefactable |
| 9 | – | – |
| 10 | 15 | Motor del ventilador |
| 11 | 15 | Motor del ventilador |
| 12 | 10 | Interruptor de freno del control de crucero inteligente (ICC), interruptor de advertencia de cambio de carril (LDW), cámara de carril, señal acústica de advertencia de cambio de carril, medidor unificado y amplificador de aire acondicionado, enlace de datos, relé de bloqueo de transmisión, compresor de aire acondicionado, unidad AV, módulo adaptador Tel, módulo de llave inteligente, interruptor de freno automático del control de crucero (ASCD), relé del ventilador de refrigeración, grupo de cubierta del parasol trasero, relé de cancelación de la cubierta del parasol trasero, espejo retrovisor interior automático antideslumbrante, relé del desempañador de la ventana trasera, interruptor del sistema de iluminación frontal adaptativa (AFS), unidad de control AFS, motores de destino, unidad de control de advertencia de baja presión de neumáticos, relé del limpiaparabrisas delantero |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 13 | 10 | Unidad de sensor de diagnóstico de airbag, unidad de control del sistema de clasificación de ocupantes |
| 14 | 10 | Cuentakilómetros combinado, relé de luz de marcha atrás, unidad de control AV, unidad de control de cámara |
| 15 | 10 | Unidad de control de los cinturones de seguridad delanteros en caso de colisión |
| 16 | – | – |
| 17 | 15 | Amplificador BOSE |
| 18 | 15 | Amplificador BOSE |
| 19 | 10 | Medidor unificado y amplificador de aire acondicionado, interfaz de conexión de datos, espejo retrovisor interior automático antideslumbrante, transceptor universal Homelink, brújula, sensor de lluvia |
| 20 | 10 | Interruptor de luces de freno, relé de parada de freno del control de crucero inteligente (ICC), módulo de llave inteligente |
| 21 | 10 | Cuadro de instrumentos combinado, módulo de control de la carrocería (BCM), elevalunas eléctrico, sistema de cierre de puertas, unidad de control del posicionador automático del motor, asiento eléctrico, intermitentes y luces de emergencia, iluminación interior de la cabina, techo solar |
| 22 | 10 | Ranura para llave, interruptor de arranque por botón, módulo de llave inteligente, señal acústica de advertencia de llave inteligente, módulo de distribución de energía (PDU), |

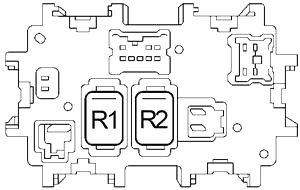

| R1 | Ventilador | |
| R2 | Accesorios | |
Acerca del Infiniti M35 (2006-2010)
El Infiniti M35, fabricado entre 2006 y 2010, es un sedán de lujo que se distingue por su diseño elegante y sus potentes motores. Este modelo está equipado con un motor V6 de 3.5 litros, que proporciona un rendimiento dinámico y una conducción suave. El interior del vehículo está diseñado con énfasis en la comodidad y las tecnologías modernas, lo que incluye materiales premium y funciones avanzadas de infoentretenimiento. El Infiniti M35 también ofrece características de seguridad avanzadas que aumentan la protección de los pasajeros y contribuyen a una sensación general de seguridad en la carretera.
Diagrama de la caja de fusibles del Infiniti M35
Esta página muestra el diagrama de la caja de fusibles para el modelo Infiniti M35, que es crucial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. Típicamente, la caja de fusibles se encuentra en el compartimiento del motor y en el interior del vehículo, generalmente debajo del tablero. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es esencial para el correcto funcionamiento del vehículo y para garantizar su seguridad eléctrica.
