Infiniti QX56 (2004-2017) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Infiniti QX56 (2004-2017), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Infiniti QX56
Aplicable a vehículos fabricados en los años:
2004, 2005, 2006, 2007, 2008, 2009, 2010.
Cabina
(2)
- Módulo de control de la carrocería (BCM)
- 1 – Unidad de control de posición automática del motor
R1 – Relé de remolque n.º 1
R2 – Relé de ventana trasera ventilada (cerrada)
R3 – Relé de ventana trasera ventilada (abierta) - Unidad de llave inteligente
- Pantalla y unidad de control AV
- Unidad de control de transmisión
Receptor de entrada sin llave - Caja de fusibles
- Unidad de sensor de diagnóstico de airbag
El bloque de fusibles se encuentra detrás de la cubierta cerca de la guantera (abra la guantera y tire de la cubierta para quitarla).
Diagrama de la caja de fusibles de la cabina

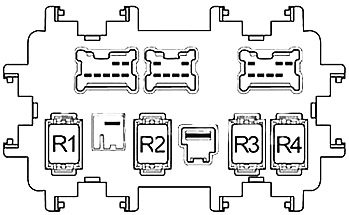

Parte trasera
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Relé de asiento calefactable |
| 2 | 10 | Unidad de control del asiento del conductor |
| 3 | 10 | Módulo de control de la transmisión (TCM), sistema 4wd en todos los modos, sistema de bloqueo de la transmisión A/T, sistema de control de frenos, iluminación, sistema de control de crucero inteligente, sistema de llave inteligente/función de arranque del motor, sistema inmovilizador del vehículo Infiniti (IVIS), ordenador combinado, sistema de control de suspensión, sistema de monitorización de la presión de los neumáticos, intermitentes y luces de emergencia, sistema de seguridad del vehículo, sistema de advertencia acústica |
| 4 | 10 | Audio, interruptor AV, unidad de control de pantalla, unidad de control Navi, reproductor de DVD, módulo de control de la carrocería (BCM), ordenador combinado, unidad de control de la cámara de marcha atrás, sintonizador de radio por satélite |
| 5 | 10 | Interruptor de control remoto de los espejos exteriores |
| 6 | 15 | En el conector de alimentación de la consola |
| 7 | 15 | Encendedor de cigarrillos |
| 8 | 10 | Control de aire delantero, relé del motor del ventilador delantero, relé de la válvula de agua |
| 9 | 10 | Interruptor combinado |
| 10 | 15 | Motor del ventilador trasero |
| 11 | 15 | Motor del ventilador trasero |
| 12 | 10 | Conector de enlace de datos, unidad de control de pantalla, unidad de control Navi, unidad de control de sonar, unidad de control de bloqueo de transmisión, unidad de control de suspensión, unidad de control de puerta trasera, espejo antideslumbrante automático, brújula y termómetro, volante calefactable, sistema de sonar, sistema inmovilizador del vehículo Infiniti (IVIS) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 13 | 10 | Unidad de sensor de diagnóstico de airbag, unidad de control del sistema de clasificación de ocupantes |
| 14 | 10 | Medidor combinado (limpiaparabrisas delantero y sistema de lavado, limpiaparabrisas trasero y sistema de lavado) |
| 15 | 10 | Interruptor de freno del dispositivo de control automático de velocidad (ASCD), relé de parada del control de crucero inteligente (ICC), sensor ICC, módulo ICC |
| 16 | 10 | Relé de asiento calefactable |
| 17 | 15 | Subwoofer |
| 18 | 15 | En el conector de alimentación delantero (izquierdo) |
| 19 | 10 | Sensor de ángulo de dirección, medidor combinado, encendido y solenoide de bloqueo, control de aire delantero, unidad de control de bloqueo de transmisión, dispositivo A/T, conector de enlace de datos, relé de válvula de agua, transceptor universal Homelink, reloj, sistema de bloqueo eléctrico, tercer elemento del asiento de la fila |
| 20 | 10 | Interruptor de luces de freno, relé de luces de posición, relé de parada de freno del control de crucero inteligente (ICC) |
| 21 | 10 | Unidad de control de crucero inteligente (ICC) |
| 22 | 15 | Módulo de control de la carrocería (BCM), unidad de control del asiento del conductor, unidad de control de la puerta trasera, interruptor de memoria de asientos, unidad de control de posición automática del motor, sistema automático de la puerta trasera, llave inteligente/función de arranque del motor, iluminación interior, sistema inmovilizador del vehículo Infiniti (IVIS), sistema de bloqueo eléctrico, sistema de seguridad del vehículo |
| R1 | Accesorios | |
| R2 | Ventilador trasero | |

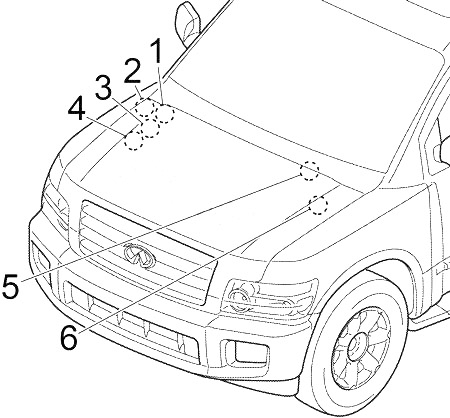

Compartimento del motor
- Caja de fusibles n.º 1
- Módulo de control del motor (ECM)
- Caja de fusibles n.º 2
- Caja de fusibles de relés
- Motor del limpiaparabrisas delantero
- Unidad de control ABS
Hay tres bloques detrás de la batería (retire la tapa de la caja de fusibles presionando la tapa y levantándola).
Caja de fusibles del compartimento del motor 1
Diagrama (Tipo 1)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 32 | 10 | Relé de remolque n.º 1 |
| 33 | – | – |
| 34 | 10 | Faro derecho (luces de cruce) |
| 35 | 10 | Faro izquierdo (luces de cruce) |
| 36 | 10 | Interruptor de control de iluminación, interruptor de luces, relé de remolque n.º 1, unidad de control de pantalla |
| 37 | 10 | Luces delanteras, luces traseras, luces de matrícula, relé de remolque, retroiluminación del interruptor |
| 38 | 10 | Relé de luz de marcha atrás (espejo de remolque) |
| 39 | 30 | Relé del limpiaparabrisas delantero |
| 40 | 15 | Faro izquierdo (luces largas) |
| 41 | 15 | Faro derecho (luces largas), motores de ajuste de faros |
| 42 | 10 | Relé de aire acondicionado |
| 43 | 15 | Relé de espejo calefactable |
| 44 | – | – |
| 45 | 10 | Relé de luces diurnas |
| 46 | 15 | Relé del desempañador de la ventana trasera |
| 47 | 15 | Relé del desempañador de la ventana trasera |
| 48 | 15 | Relé de la bomba de combustible |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 49 | 10 | Módulo de control de la transmisión (TCM), módulo de control de la transmisión, interruptor de cambio a 4 ruedas, relé del motor de la transmisión |
| 50 | 10 | ABS, sensor de ángulo de dirección |
| 51 | 10 | Relé de luz de marcha atrás, relé de remolque n.º 2 |
| 52 | 20 | Relé del motor de control de la mariposa |
| 53 | 20 | Módulo de control del motor (ECM), relé ECM, unidad de control de transmisión, amplificador de antena NATS, procesador IPDM |
| 54 | 10 | 2004-2006: Sensores de relación aire-combustible, sensores de oxígeno calefactados |
| 15 | 2007-2010: Sensores de relación aire-combustible, sensores de oxígeno calefactados | |
| 55 | 15 | Inyectores de combustible |
| 56 | 20 | Faros antiniebla delanteros |
| R1 | Desempañador de la ventana trasera | |
| R2 | Módulo de control del motor (ECM) | |
| R3 | Faro de luz baja | |
| R4 | Faro antiniebla delantero | |
| R5 | Arranque | |
| R6 | Espejo calefactable | |
| R7 | – | |
| R8 | Ventilador de refrigeración | |
| R9 | Encendido | |
Diagrama (Tipo 2)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 32 | 10 | Remolque |
| 33 | – | – |
| 34 | 10 | Faro derecho (luces de cruce) |
| 35 | 10 | Faro izquierdo (luces de cruce) |
| 36 | 10 | Interruptor de control de iluminación, interruptor de luces, relé de remolque n.º 1, unidad de control de pantalla |
| 37 | 10 | Luces de posición delanteras, luces de posición traseras, luces de matrícula, relé de remolque, retroiluminación del interruptor |
| 38 | 10 | Relé de luz de marcha atrás (espejo de remolque) |
| 39 | 30 | Relé del limpiaparabrisas delantero |
| 40 | 15 | Faro izquierdo (luces largas) |
| 41 | 15 | Faro derecho (luces largas), motores de ajuste de faros |
| 42 | 10 | Relé de aire acondicionado |
| 43 | 15 | Relé de espejo calefactable |
| 44 | – | – |
| 45 | 10 | Relé de luces diurnas |
| 46 | 15 | Relé del desempañador de la ventana trasera |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 47 | 15 | Relé del desempañador de la ventana trasera |
| 48 | 15 | Relé de la bomba de combustible |
| 49 | 10 | Módulo de control de la transmisión (TCM), módulo de control de la transmisión, interruptor de cambio a 4 ruedas, relé del motor de la transmisión |
| 50 | 10 | ABS |
| 51 | 10 | Relé de luz de marcha atrás, relé de remolque n.º 2 |
| 52 | 20 | Relé del motor de control de la mariposa |
| 53 | 20 | Módulo de control del motor (ECM), relé ECM |
| 54 | 15 | Sensores de relación aire-combustible, sensores de oxígeno calefactados |
| 55 | 15 | Inyectores de combustible |
| 56 | 15 | Faros antiniebla delanteros |
| 57 | – | – |
| R1 | Desempañador de la ventana trasera | |
| R2 | Ventilador de refrigeración (n.º 1) | |
| R3 | Ventilador de refrigeración (n.º 2) | |
| R4 | Encendido | |

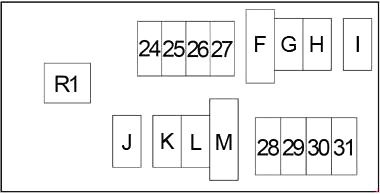

Caja de fusibles del compartimento del motor 2
| Número | Amperios [A] | Descripción |
|---|---|---|
| 24 | 20 | Relé del motor del ventilador delantero |
| 25 | 15 | Relé de la bocina, sistema de llave inteligente, sistema de seguridad del vehículo |
| 26 | 10 | 2006-2010: Unidad de control AWD |
| 27 | 20 | Relé del motor del ventilador delantero |
| 28 | 15 | Conector de alimentación de carga trasera |
| 29 | 10 | Unidad de control de suspensión |
| 30 | 10 | Generador |
| 31 | 20 | Audio, interruptor AV, amplificador BOSE, unidad de control de pantalla, unidad de control Navi, reproductor de DVD, sintonizador de radio por satélite, unidad de control de cámara de marcha atrás |
| F | 50 | Módulo de control de la carrocería (BCM), interruptor automático, sistema de iluminación automática, posicionador automático del motor, sistema automático de la puerta trasera, sistema de luces diurnas, faro antiniebla delantero, limpiaparabrisas delantero y sistema de lavado, faro, sistema de ajuste de faros, iluminación. Sistema de llave inteligente/función de arranque del motor, luz de techo, sistema inmovilizador del vehículo Infiniti (IVIS), luces de posición, luces de matrícula, luces traseras, sistema de bloqueo de puertas, asientos traseros plegables eléctricamente, sistema de ventanas, desempañador de la ventana trasera, limpiaparabrisas y sistema de lavado de la ventana trasera, techo corredizo, sistema de monitorización de la presión de los neumáticos, remolque, intermitentes y luces de emergencia, sistema de seguridad del vehículo, advertencia acústica |
| G | 30 | Relé del motor del compresor (unidad de control de suspensión) |
| H | 30 | ABS |
| I | 40 | ABS |
| J | 30 | Relé de remolque n.º 2 |
| K | 40 | Freno eléctrico (remolque) |
| L | 40 | Relé del ventilador de refrigeración, relé del espejo calefactable, fusible: “N” (2008-2010) |
| M | 40 | Encendido. Sistema de llave inteligente/función de arranque del motor, sistema inmovilizador del vehículo Infiniti (IVIS), fusibles: “57”, “58” |
| N | 25 | 2008-2010: Relé del ventilador de refrigeración, relé del espejo calefactable |
| R1 | Bocina | |
Caja de fusibles
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 57 | 20 | Relé de transmisión (alta), relé de transmisión (baja) |
| 58 | 20 | Relé del motor de transmisión |
| 59 | 10 | Módulo de control de la carrocería (BCM), módulo de control del motor (ECM), sistema 4WD en todos los modos, sistema de iluminación automática, posicionador automático del motor, sistema de luces diurnas, faro antiniebla delantero, limpiaparabrisas delantero y sistema de lavado, faro, sistema de dirección de faros, iluminación, sistema de llave inteligente/función de arranque del motor, lámpara de techo, sistema inmovilizador del vehículo Infiniti (IVIS), luces de posición, luces de matrícula, luces traseras, sistema de elevalunas eléctrico, desempañador de la ventana trasera, sistema de limpiaparabrisas y lavado de la ventana trasera, sistema de arranque, techo solar, sistema de monitorización de la presión de los neumáticos, remolque, intermitentes y luces de emergencia, sistema de advertencia acústica |
| 60 | 15 | 2008-2010: Remolque, módulo de control de la carrocería (BCM) |
| 61 | – | – |
| 62 | – | – |
| 63 | 10 | 2008-2010: Volante calefactable |
| 64 | 10 | 2008-2010: Posicionador automático de dirección, sistema de bloqueo de transmisión A/T, módulo de control de la carrocería (BCM), sistema de llave inteligente, iluminación interior, sistema inmovilizador del vehículo Infiniti (IVIS), sistema de bloqueo eléctrico, sistema de advertencia acústica |
| R1 | 2006-2010: Interrupción de transmisión | |
| Número | Amperios [A] | Descripción |
|---|---|---|
| R2 | Cambio de marcha baja | |
| R3 | 2004-2007: Control de crucero inteligente (ICC) mantenimiento de freno | |
| R4 | 04-2005: Remolque (n.º 1) | |
| 2006-2010: Giro de remolque (izquierda) | ||
| R5 | 2004-2005: Bombilla de marcha atrás | |
| 2006-2010: Giro de remolque (derecha) | ||
| R6 | – | |
| R7 | Cambio alto (4WD) | |
| R8 | Luz diurna | |
| R9 | Luz de freno | |
| R10 | Remolque (n.º 2) | |
Bloque de conexión de fusibles
Ubicado en la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 140 | Generador, fusible: “D”, “E” |
| B | 60 | Relé de accesorios (fusibles: “4”, “5”, “6”, “7”), relé de ventilador trasero (fusibles: “10”, “11”), fusibles: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 80 | Relé de encendido (fusibles: “38”, “48”, “49”, “50”, “51”, “54”, “55”), fusibles: “46”, “47”, “52”, “53” |
| D | 80 | Relé de faros antiniebla delanteros (fusibles: “34”, “35”), relé de faros de luz alta (fusibles: “34”, “35”), relé de faros de luz baja (fusibles: “40”, “41”), relé de luces traseras (“36”, “37”), fusible: “32”, “39”, “42”, “43”, “45” |
| E | 100 | Fusible: “28”, “29”, “30”, “31”, “I”, “K”, “L” |
Diagrama de fusibles y relés – Infiniti QX56
Aplicable a vehículos fabricados en los años:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

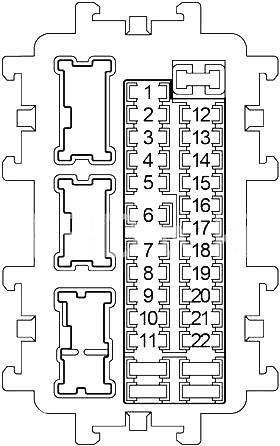

Diagrama de la caja de fusibles de la cabina
El bloque de fusibles se encuentra detrás de la cubierta del panel de instrumentos en el lado del conductor.
Parte trasera
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Interruptor combinado |
| 2 | 10 | Unidad de sensor de diagnóstico de airbag, unidad de control del sistema de clasificación de ocupantes |
| 3 | 10 | Interruptor de freno del control de crucero inteligente (ICC), interruptor de freno del dispositivo de control automático de velocidad (ASCD), interruptor de luces de freno, motor de ajuste de faros, conector de enlace de datos, sensor de ángulo de dirección, cuadro de instrumentos combinado, interruptor de volante calefactable, baja presión de neumáticos, unidad de control de advertencia de presión, unidad de control de asistencia de dirección, puerta CAN, interruptor triple (interruptor APS), unidad de control de iluminación frontal adaptativa (AFS), interruptor principal de toma de corriente alterna de 120 V, relé de asiento con aire acondicionado |
| 4 | 10 | Control de aire acondicionado trasero, unidad de control de monitor de vista de 360 grados, amplificador automático de aire acondicionado, ionizador, unidad de control AV, relé de aire acondicionado trasero, sensor de detección de humo/puerta exterior, módulo de control automático de puerta trasera, espejo automático con sistema antideslumbrante, unidad de control de sonar (2014-2017), módulo de telemática (TCU (2014-2017)) |
| 5 | 15 | Amplificador BOSE |
| 6 | 10 | Conector de enlace de datos, reloj, interruptor de desbloqueo de asiento de segunda fila, zumbador de llave inteligente, unidad de control de cinturón de seguridad delantero en caso de colisión, sensor de lluvia de luces, espejo automático con sistema antideslumbrante, cuadro de instrumentos combinado (2014-2017) |
| 7 | 10 | Interruptor de luces de freno, módulo de control de la carrocería (BCM), relé de parada de freno del control de crucero inteligente (ICC), freno eléctrico |
| 8 | 15 | Amplificador BOSE |
| 9 | 10 | Unidad de control de monitor de vista de 360 grados, amplificador automático de aire acondicionado, módulo de control automático de puerta trasera, interruptor de inclinación LH/RH, interruptor de flexión LH/RH, zumbador automático de advertencia de puerta trasera |
| 10 | 10 | Interruptor de encendido con botón, interruptor de memoria de asiento, módulo de control de la carrocería (BCM) |
| 11 | 10 | Cuadro de instrumentos combinado (2010-2013), puerta CAN |
| 12 | 20 | Relé de accesorios n.º 2 |
| 13 | 10 | Interruptor 4WD, modo nieve / modo remolque / grupo de interruptores de desactivación de VDC |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 14 | 15 | Segundo interruptor de asiento calefactable |
| 15 | 15 | Interruptor de asiento calefactable delantero |
| 16 | 20 | Relé del ventilador trasero |
| 17 | – | – |
| 18 | 20 | 2010-2013: Toma de corriente de la consola |
| 19 | 10 | Interruptor de control remoto del espejo (2010-2013), unidad de control de sonar (2010-2013), unidad de control de monitorización ambiental, amplificador automático de aire acondicionado, interruptor multifunción, unidad de control AV, pantalla frontal, separador de vídeo, interruptor principal de ventana (2014-2017), amplificador BOSE (2014-2017), módulo de control de telemática (TCU (2014-2017)), interruptor de telemática (2014-2017) |
| 20 | 20 | Toma de corriente delantera, toma de corriente de la guantera, relé de accesorios n.º 2 |
| 21 | 15 | Motor del ventilador delantero |
| 22 | 15 | Motor del ventilador delantero |
| R1 | Encendido | |
| R2 | Encendido n.º 2 | |
| R3 | Accesorios | |
| R4 | Ventilador | |
Compartimento del motor
Diagrama de la caja de fusibles n.º 1
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 41 | 15 | Relé del desempañador de la ventana trasera |
| 42 | 15 | Relé del desempañador de la ventana trasera |
| 43 | 20 | Módulo de control del motor (ECM), amplificador de antena NATS, relé ECM (sensor de flujo de masa de aire, válvula solenoide de control de volumen de admisión del generador de vapor, módulo de control de eventos y elevación de válvula variable (VVEL), válvula solenoide de control de sincronización de válvula de admisión, sensor de relación aire-combustible (A/F), sensor de oxígeno calefactado, válvula de retorno de combustible, válvula de control del depósito EVAP, relé de inyectores (2014-2017)) |
| 44 | 10 | Relé de bloqueo de dirección |
| 45 | 30 | Relé del limpiaparabrisas delantero |
| 46 | 10 | Relé de luz trasera de remolque, luz trasera LH, luz trasera RH/LH, luz de matrícula |
| 47 | 10 | Luz de guantera, interruptor de asiento con aire acondicionado, control de aire acondicionado trasero, unidad de control de monitor de vista de 360 grados, interruptor de volante calefactable, grupo de interruptores 4WD, selector de marchas A/T, interruptor multifunción, interruptor de asiento calefactable delantero < segundo interruptor de asiento calefactable LH/Derecho, reloj, segundo asiento, interruptor de desbloqueo de alimentación LH/RH, freno eléctrico, interruptor principal de alimentación de CA de 120 V, fuente de alimentación de la consola (portavasos), grupo de interruptores de modo nieve / remolque / desactivación de Vdc, interruptor de ajuste de faros, interruptor de control remoto de espejos exteriores, interruptor combinado (cable espiral), interruptor de emergencia, interruptor de reinicio y control de iluminación, interruptor de ordenador de a bordo, interruptor principal de puerta trasera automática, interruptor triple, interruptor doble, luz trasera RH, soporte de luz ambiental de puerta delantera, soporte de luz ambiental de puerta trasera, luz de mapa, interruptor de telemática |
| 48 | – | – |
| 49 | 10 | Relé de aire acondicionado |
| 50 | 15 | Faro antiniebla delantero |
| 51 | 10 | Faro derecho (luces largas) |
| 52 | 10 | Faro izquierdo (luces largas) |
| 53 | 15 | Faro izquierdo (luces de cruce) |
| 54 | 15 | Faro derecho (luces de cruce) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 55 | 10 | Relé de luz de marcha atrás, relé de alimentación de remolque, módulo de control de transmisión (TCM) |
| 56 | 10 | Unidad de control de transmisión |
| 57 | 10 | ABS, relé de luz de freno, sensor de velocidad de inclinación / lateral / liberación G |
| 58 | – | – |
| 59 | – | – |
| 60 | 15 | 2010-2013: Relé de inyectores |
| 61 | 15 | Bobinas de encendido, condensador |
| 62 | 10 | Módulo de control del motor (ECM) |
| 63 | – | – |
| 64 | 20 | Relé de control del motor de la mariposa |
| R1 | Desempañador de la ventana trasera | |
| R2 | Encendido n.º 3 | |
| R3 | Encendido n.º 2 | |
| R4 | Encendido | |
Caja de fusibles 2
| Número | Amperios [A] | Descripción |
|---|---|---|
| 31 | 15 | Relé de la bocina |
| 32 | 10 | Alternador |
| 33 | 10 | Activador del pedal del acelerador |
| 34 | 10 | Unidad de control de transmisión |
| 35 | 15 | Unidad de control AV, pantalla frontal, separador de vídeo, pantalla para reposacabezas LH/RH, módulo de control de telemática (TCU (2014-2017)) |
| 36 | 10 | Relé de la bocina de seguridad del vehículo |
| 37 | 10 | IPDM (relé de encendido n.º 2 (módulo de control de nivel de aire), relé de encendido n.º 3 (señalizador, interruptor doble (interruptor de sistemas de advertencia), relé de parada de freno del control de crucero inteligente (ICC), sensor de control de crucero inteligente (ICC), activador del pedal del acelerador, unidad de control de sistemas avanzados de asistencia al conductor (ADAS), radar lateral LH/RH, cámara de carril) |
| 38 | 10 | Módulo de control de la transmisión (TCM) |
| F | 40 | Freno eléctrico, fusibles: “T”, “V”, “79”, “84”, “85”, “86” |
| G | 40 | Relé de encendido n.º 1 (Fusibles: “1”, “2”, “3”, “4”, “16”), Fusibles: “12”, “81”, “82”, “83”, “U” |
| H | 40 | IPDM |
| I | 30 | Relé del compresor de aire |
| J | 30 | Unidad de control de transmisión |
| K | 50 | Módulo de control de la carrocería (BCM), interruptor automático (unidad de control de posicionamiento automático, unidad de control del asiento del conductor, interruptor de soporte lumbar) |
| L | 30 | ABS |
| M | 50 | ABS |
| R1 | Bocina | |
Soportes adicionales para fusibles
| Número | Amperios [A] | Descripción |
|---|---|---|
| P | 50 | Relé de arranque (Fusibles: “71”, “72”, “73”, “74”) |
| O | 50 | Relé del motor del actuador de elevación y válvula variable (VVEL) |
| R | 50 | Fusible: “T”, “79” |
| Q | 50 | 2010-2013: Fusibles: “S”, “75”, “76”, “77” |
| 50 | 2014-2017: Fusibles: “S”, “75”, “76”, “77”, “87”, “88”, “89”, “90” | |
| 75 | 15 | Relé del desempañador de limpiaparabrisas |
| 76 | 10 | Relé de calefacción de dirección |
| 77 | 30 | Unidad de control de cinturones de seguridad en caso de colisión |
| S | 30 | Asientos de segunda fila (relé de desbloqueo de alimentación LH/RH, relé arriba 2 LH/RH, relé abajo 2 LH/RH) |
| 78 | – | – |
| 79 | 30 | Unidad inversora |
| 80 | 10 | Relé del desempañador de limpiaparabrisas, espejo exterior |
| T | 30 | Módulo de control automático de puerta trasera |

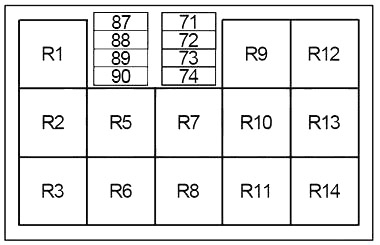

Caja de fusibles 1
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 71 | 30 | Módulo de control del motor (ECM) |
| 72 | 10 | Embrague del ventilador de refrigeración accionado eléctricamente |
| 73 | 15 | Módulo de control de la bomba de combustible |
| 74 | 10 | ABS |
| 87 | 15 | 2014-2017: Relé de inyectores |
| 88 | 10 | 2014-2017: Relé de luces diurnas |
| 89 | 10 | 2014-2017: Relé de luces diurnas |
| 90 | 10 | 2014-2017: Relé de luces diurnas |
| R1 | Arranque remoto del motor | |
| R2 | – | |
| Número | Amperios [A] | Descripción |
|---|---|---|
| R3 | 2010-2013: Bocina de seguridad del vehículo | |
| 2014-2017: Luces diurnas | ||
| R4 | – | |
| R5 | – | |
| R6 | Bombilla de marcha atrás | |
| R7 | Volante calefactable | |
| R8 | Control de crucero inteligente (ICC) Parada de freno | |
| R9 | Desempañador de limpiaparabrisas | |
| R10 | Aire acondicionado trasero | |
| R11 | Luz de freno | |
| R12 | Compresor de aire | |
| R13 | Encendido | |
| R14 | Motor del actuador de elevación y válvula variable (VVEL) | |
Caja de fusibles 2
| Número | Amperios [A] | Descripción |
|---|---|---|
| 81 | 15 | Relé de asiento con aire acondicionado |
| 82 | 15 | Relé de asiento con aire acondicionado |
| 83 | 30 | Unidad de control de cinturones de seguridad en caso de colisión |
| 84 | 15 | Relé de luz intermitente de remolque (izquierda), relé de luz intermitente de remolque (derecha) |
| 85 | 10 | Relé de luz de marcha atrás |
| 86 | 10 | Relé de luz trasera de remolque |
| U | 30 | Relé de rociadores de faros |
| V | 30 | Relé de alimentación de remolque |
| R1 | Asiento con aire acondicionado | |
| R2 | Luz intermitente de remolque (derecha) | |
| R3 | Rociador de faros | |
| R4 | Luz intermitente de remolque (izquierda) | |
| R5 | Luz trasera de remolque | |
| R6 | Alimentación de remolque | |
Bloque de conexión principal
Los fusibles principales se encuentran en la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 140 | Alternador, Fusibles: “C”, “D”, “E” |
| B | 80 | Fusible: “O”, “P”, “Q”, “R” |
| C | 100 | Relé de arranque (relé del limpiaparabrisas delantero superior, fusibles: “55”, “56”, “57”, “60”, “61”, “62”), fusibles: “41”, “42”, “43”, “44”, “64” |
| D | 80 | Relé de accesorios (Fusibles: “18”, “19”, “20”), Relé de arranque n.º 2 (Fusibles: “13”, “14”, “15”), Relé de ventilador (Fusibles: “21”, “22”), Fusibles: “5”, “6”, “7”, “8”, “9”, “10”, “11” |
| E | 80 | Fusible: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M” |
| N | 60 | Relé de luces altas (fusibles: “51”, “52”), relé de luces bajas (fusibles: “53”, “54”), relé de luces traseras (fusibles: “46”, “47”), relé de faros antiniebla delanteros (Fusible: “50”), Fusible: “45”, “49” |
Acerca del Infiniti QX56 (2004-2017)
El Infiniti QX56 es un SUV de lujo que se fabricó entre 2004 y 2017. Este modelo es conocido por su diseño robusto y su espacioso interior, que ofrece comodidad para todos los pasajeros. El QX56 está equipado con un potente motor V8 que proporciona suficiente potencia para una conducción suave y para remolcar cargas pesadas. El vehículo también está equipado con tecnologías avanzadas y características de seguridad que garantizan la comodidad y la seguridad en la carretera. Gracias a sus características, el Infiniti QX56 es una opción popular para aquellos que buscan una combinación de lujo y rendimiento.
Diagrama de la caja de fusibles del Infiniti QX56
Esta página muestra el diagrama de la caja de fusibles para el modelo Infiniti QX56, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles generalmente se encuentra debajo del capó y en el interior del vehículo, a menudo cerca del conductor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para mantener el correcto funcionamiento del vehículo y su uso adecuado puede prolongar la vida útil de los componentes eléctricos.
