Infiniti QX70 (2008-2017) – caja de fusibles
Diagram de fusibles y relés – Infiniti QX70
Aplicable a vehículos fabricados en los años:
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

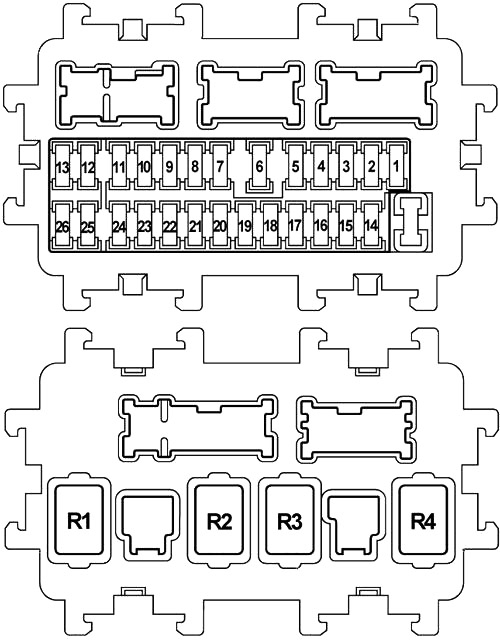

Fusible del habitáculo (J/B)
El panel de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel de los pies.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | No utilizado |
| 2 | 10 | Unidad de control del sistema de detección de ocupantes, unidad de sensor de diagnóstico de airbag |
| 3 | 10 | Faro delantero, ionizador, relé del asiento con aire acondicionado, medidor combinado y amplificador de aire acondicionado, unidad de control de advertencia de baja presión de neumáticos, puerta CAN, unidad de control AV, sensor de detección de gases de escape/olores externos, espejo automático antideslumbrante, relé de freno ICC, interruptor de freno ASCD, interruptor de luces de freno, unidad de control AFS, conector de interfaz de datos, interruptor de sistemas de advertencia, señal acústica de advertencia de salida de carril, cámara de carril, compresor, módulo adaptador Tel, relé de asiento calefactable, interruptor de asiento calefactable (lado del conductor/pasajero) |
| 4 | 10 | Medidor combinado, relé de luz de marcha atrás, unidad de control del monitor ambiental, unidad de control del sonar |
| 5 | 20 15 |
Relé de accesorios |
| 6 | 10 | En el conector de la llave, reloj, conector de interfaz de datos, sensor de lluvia, señal acústica de advertencia de llave inteligente, espejo automático antideslumbrante |
| 7 | 10 | Relé de freno ICC, interruptor de luces de freno, módulo de control de la carrocería (BCM) |
| 8 | 20 | Bose (sistema de audio) |
| 9 | 10 | En el conector de la llave, interruptor de encendido |
| 10 | 10 | Módulo de control de la carrocería (BCM), unidad de control de posición automática del motor, unidad de control de iluminación general, interruptor de memoria del asiento, unidad de control del asiento |
| 11 | 10 | Medidor combinado, medidor combinado y amplificador de aire acondicionado, unidad de control AWD, puerta CAN, unidad de control de cinturones de seguridad delanteros en caso de colisión (lado del conductor/pasajero) |
| 12 | – | Reserva |
| 13 | – | Reserva |
| 14 | – | No utilizado |
| 15 | 10 | Espejos |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 16 | 20 | Desempañador de ventanas traseras |
| 17 | 20 | Desempañador de ventanas traseras |
| 18 | 10 | Unidad de control E-SUS |
| 19 | – | No utilizado |
| 20 | 15 | En el conector de alimentación delantero |
| 21 | 10 | Interruptor de control remoto del espejo de la puerta, instrumento de medición unificado y amplificador de aire acondicionado, interruptor multifunción, unidad de control de iluminación general, unidad de control AV, unidad de control del monitor ambiental, módulo adaptador de teléfono, sintonizador de radio satelital |
| 22 | 20 15 |
Conector de alimentación de la consola, conector de alimentación trasero |
| 23 | 15 | Motor del ventilador |
| 24 | 15 | Motor del ventilador |
| 25 | – | Reserva |
| 26 | – | Reserva |
| R1 | Encendido | |
| R2 | Desempañador de ventanas traseras | |
| R3 | Accesorios | |
| R4 | Ventilador | |
Acerca del Infiniti QX70 (2008-2017)
El Infiniti QX70, fabricado entre 2008 y 2017, es un SUV de lujo que combina un diseño elegante con un rendimiento de conducción potente. Este modelo es conocido por su silueta deportiva y su rendimiento dinámico, lo que lo hace atractivo para los conductores que buscan una combinación de lujo y carácter deportivo. El Infiniti QX70 ofrece varias opciones de motor, incluido un potente motor V6 de 3.7 litros que proporciona suficiente potencia para la conducción diaria y viajes más largos. El interior del vehículo está equipado con materiales de alta calidad y tecnologías modernas que garantizan la comodidad y seguridad de todos los pasajeros.
Diagrama de la caja de fusibles del Infiniti QX70
Esta página muestra el diagrama de la caja de fusibles para el modelo Infiniti QX70, que es esencial para el mantenimiento y las reparaciones adecuadas de los sistemas eléctricos del vehículo. En este modelo, las cajas de fusibles suelen encontrarse en el compartimento del motor y en el interior del vehículo, a menudo debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su contenido y mantenerla correctamente.
