Infiniti FX50 (2008-2017) – caja de fusibles
Diagram de fusibles y relés – Infiniti FX50
Aplicable a vehículos fabricados en los años:
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Fusibles en el habitáculo (J/B)
El panel de fusibles se encuentra en la parte inferior del lado del conductor, detrás del panel de los pies.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | No utilizado |
| 2 | 10 | Unidad de control del sistema de detección de ocupantes, unidad de sensor de diagnóstico de airbag |
| 3 | 10 | Faro, ionizador, relé de asiento con aire acondicionado, medidor combinado y amplificador de aire acondicionado, unidad de control de advertencia de baja presión de neumáticos, puerta CAN, unidad de control AV, sensor de detección de gases de escape/olores externos, espejo automático con atenuación de deslumbramiento, relé ICC para parada de freno, interruptor de freno ASCD, interruptor de luces de freno, unidad de control AFS, conector de interfaz de datos, interruptor de sistemas de advertencia, zumbador de advertencia de salida de carril, cámara de carril, compresor, módulo adaptador Tel, relé de asiento calefactable, interruptor de asiento calefactable (lado del conductor/pasajero) |
| 4 | 10 | Medidor combinado, relé de luz de marcha atrás, unidad de control de monitoreo ambiental, unidad de control de sonar |
| 5 | 20 15 |
Relé de accesorios |
| 6 | 10 | Conector de llave, reloj, conector de interfaz de datos, sensor de lluvia, zumbador de llave inteligente, espejo automático con atenuación de deslumbramiento |
| 7 | 10 | Relé de parada de freno ICC, interruptor de luces de freno, módulo de control de la carrocería (BCM) |
| 8 | 20 | Bose (sistema de audio) |
| 9 | 10 | Conector de llave, interruptor de encendido |
| 10 | 10 | Módulo de control de la carrocería (BCM), unidad de control de posición automática del motor, unidad de control de iluminación general, interruptor de memoria del asiento, unidad de control del asiento |
| 11 | 10 | Medidor combinado, medidor combinado y amplificador de aire acondicionado, unidad de control AWD, puerta CAN, unidad de control de cinturones de seguridad delanteros en caso de impacto (lado del conductor/pasajero) |
| 12 | – | Reserva |
| 13 | – | Reserva |
| 14 | – | No utilizado |
| 15 | 10 | Espejos |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 16 | 20 | Desempañador de la ventana trasera |
| 17 | 20 | Desempañador de la ventana trasera |
| 18 | 10 | Unidad de control E-SUS |
| 19 | – | No utilizado |
| 20 | 15 | Conector de alimentación delantero |
| 21 | 10 | Interruptor de control remoto del espejo de la puerta, medidor unificado y amplificador de aire acondicionado, interruptor multifunción, unidad de control de iluminación general, unidad de control AV, unidad de control de monitor ambiental, módulo adaptador de teléfono, sintonizador de radio satelital |
| 22 | 20 15 |
Conector de alimentación de la consola, toma de corriente trasera |
| 23 | 15 | Motor del ventilador |
| 24 | 15 | Motor del ventilador |
| 25 | – | Reserva |
| 26 | – | Reserva |
| R1 | Encendido | |
| R2 | Desempañador de la ventana trasera | |
| R3 | Accesorios | |
| R4 | Ventilador | |

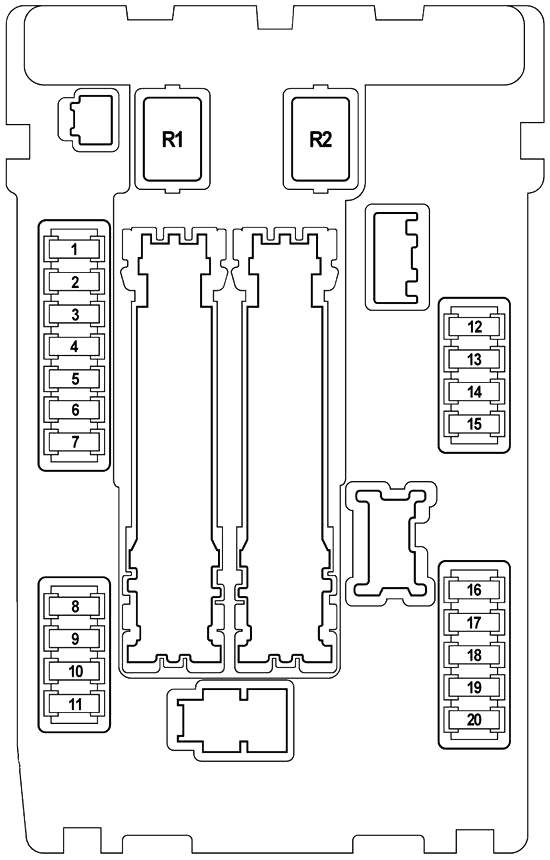

Fusibles en el compartimento del motor n.º 1 (IPDM E/R)
Cerca de la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Relé de la bomba de combustible, módulo de control de la bomba de combustible, grupo de sensores de nivel de combustible, bomba de combustible, módulo de control del motor (ECM) |
| 2 | 10 | Relé del ventilador de refrigeración 2 |
| 3 | 10 | Módulo de control de la transmisión (TCM), interruptor de modo de nieve |
| 4 | 10 | Inyectores de combustible, módulo de control del motor (ECM), módulo de control de la carrocería (BCM), unidad de control de iluminación general |
| 5 | 10 | Unidad de sensor integrada ICC, actuador del pedal del acelerador, actuador ABS y unidad eléctrica (unidad de control), sensor de ángulo de dirección, sensor de ángulo de inclinación 1 lado G, unidad de control AWD, unidad de control de asistencia de dirección, unidad de control RAS, señal de advertencia ICC, unidad de control de asistencia de frenado |
| 6 | 15 | Sensor de oxígeno calentado 2 (banco 2/banco 1), sensor de relación aire/combustible (A/F) 1 (banco 1/banco 2) |
| 7 | 10 | Interruptor combinado |
| 8 | 10 | Relé de bloqueo de dirección |
| 9 | 10 | Relé de aire acondicionado, compresor |
| 10 | 15 | Módulo de control del motor (ECM), relé ECM, condensador, válvula solenoide de control de sincronización de la válvula de admisión, válvula solenoide de control de sincronización de la válvula de escape, válvula de control de ventilación del depósito EVAP, bobinas de encendido, válvula solenoide de control de volumen del depósito EVAP, sensores de flujo de masa de aire, control del módulo VVEL |
| 11 | 15 | Relé del motor del acelerador, módulo de control del motor (ECM) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 10 | Luz trasera |
| 13 | 10 | Luz delantera, luz de matrícula, luz de guantera, unidad de control de iluminación general, toma de corriente delantera, interruptor de transmisión ATT, unidad de control AV |
| 14 | 10 | Luz izquierda (luces altas) |
| 15 | 10 | Luz derecha (luces altas) |
| 16 | 15 | Luz izquierda (luces bajas) |
| 17 | 15 | Luz derecha (luces bajas) |
| 18 | 10 15 |
Relé de luces antiniebla delanteras |
| 19 | – | No utilizado |
| 20 | 30 | Relé de limpiaparabrisas delanteros |
| R1 | No utilizado | |
| R2 | Control del motor de arranque | |

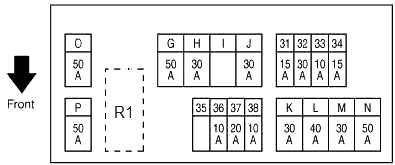

Fusibles en el compartimento del motor n.º 2 (E12)
Cerca de la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 31 | 15 | Relé de la bocina n.º 1, Alternador |
| 32 | 30 | Conector opcional |
| 33 | 10 | Unidad de control AWD, unidad de control de asistencia de frenado |
| 34 | 15 | Pantalla frontal, unidad de control AV, unidad de control de monitoreo ambiental, subwoofer, sintonizador de radio satelital, adaptador de teléfono |
| 35 | 15 | Unidad de control del portón trasero |
| 36 | 10 | Módulo de control de la transmisión (TCM) |
| 37 | 20 | Relé del motor RAS |
| 38 | 10 | Relé de la bocina n.º 2 |
| G | 50 | Relé del motor del actuador VVEL |
| Número | Amperios [A] | Descripción |
|---|---|---|
| H | 30 | Bloque de fusibles J/B IPDM E/R |
| I | – | No utilizado |
| J | 30 | Unidad de control del cinturón de seguridad delantero en caso de colisión (lado del conductor) |
| K | 30 | Unidad de control del cinturón de seguridad delantero en caso de colisión (lado del pasajero) |
| L | 40 | Módulo de control de la carrocería (BCM), posicionador automático de la dirección, módulo de control del asiento del conductor, interruptor de soporte lumbar, módulo de soporte lateral, interruptor del asiento eléctrico |
| M | 30 | Actuador ABS y unidad electrónica |
| N | 50 | Actuador ABS y unidad electrónica |
| O | 50 | Relé del ventilador de refrigeración 1 |
| P | 50 | Bloque de fusibles E213 – Fusible n.º: Q (unidad de control automático del portón trasero), 61 (actuador del pedal del acelerador), 62 (relé del asiento con aire acondicionado), 63 (relé del asiento con aire acondicionado, relé del asiento calefactable) |
| R1 | Relé de la bocina 1 | |
Fusibles en el compartimento del motor n.º 3 (E212; motor VK)
| Número | Amperios [A] | Descripción |
|---|---|---|
| R | – | No utilizado |
| S | 50 | Relé del ventilador de refrigeración 2 |
| R1 | Relé del ventilador de refrigeración 2 | |

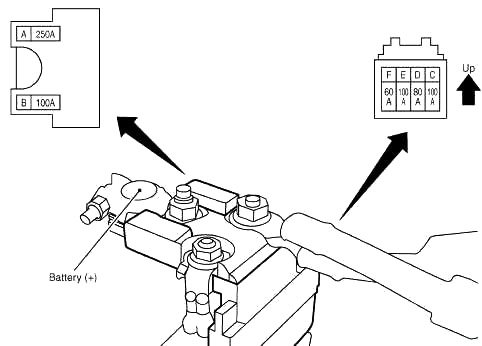

Bloque de fusibles en el terminal positivo de la batería (bloque de fusibles)
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 250 | Motor de arranque |
| Alternador | ||
| Fusible n.º: C, D, E | ||
| B | 100 | Fusible n.º: O (relé del ventilador de refrigeración 1), S (relé del ventilador de refrigeración 2) |
| C | 100 | Fusible y cartucho de fusibles |
| D | 80 | Bloque de fusibles J/B (fusible n.º: 5, 6, 7, 8, 9, 10, 11) |
| Para alimentación de accesorios | ||
| Para alimentación de encendido | ||
| E | 100 | IPDM E/R (fusible n.º: 10, 11) |
| Para alimentación de encendido | ||
| F | 60 | IPDM E/R (fusible n.º: 18 (relé de luces antiniebla delanteras); relé de luces altas, relé de luces bajas, relé de luces traseras) |
| Para alimentación de encendido |
