Infiniti M30 (1990-1992) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Infiniti M30 (1990–1992), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Infiniti M30
Aplica a vehículos fabricados en los años:
1990, 1991, 1992.

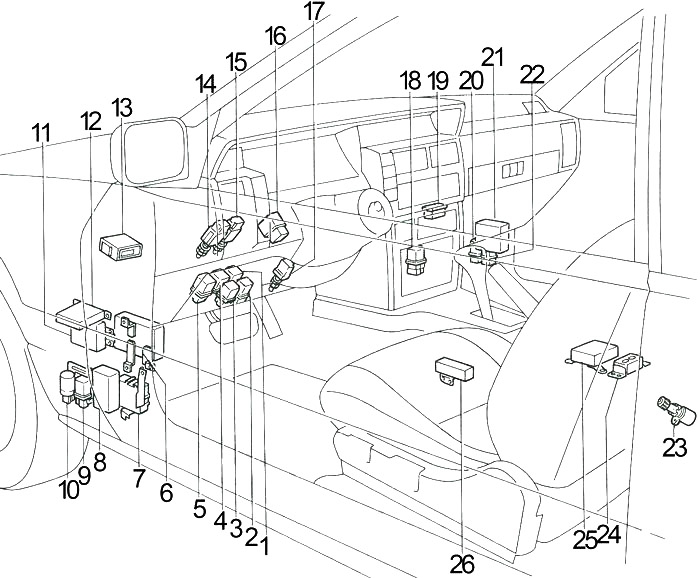

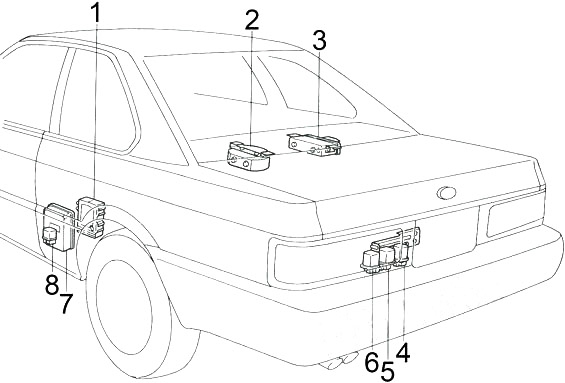

Cabina
- Relé de arranque №1
- Relé de bloqueo de puerta
- Relé de accesorios №2
- Relé de arranque №2
- Relé de accesorios №1
- Unidad de control de transmisión automática
- Unidad de control de tiempo
- Reloj de bloqueo de puerta №1
- Relé de desempañador de ventana trasera
- Interruptor de circuito (bloqueo de puerta, toma de corriente)
- Unidad de control de alarma antirrobo
- Reloj de bloqueo de puerta №2
- Unidad de control de bloqueo de transmisión
- Interruptor de luz de freno
- Interruptor de control automático de velocidad (ASCD) Cancelar
- Unidad de intermitencia combinada
- Interruptor de expulsión
- Relé del ventilador (alta velocidad – aire acondicionado automático)
Relé del ventilador (aire acondicionado manual) - Timbre de advertencia
- Relé de control electrónico del motor (ECCS)
- Unidad de control electrónico del motor (ECCS)
- Relé de seguridad
- Sensor de velocidad (en la extensión trasera)
- Sensor de túnel y sensor de seguridad
- Unidad de control de airbag
- Amplificador de ventana eléctrica
- Unidad de control de suspensión de sonar
- Amplificador de audio
- Unidad de control ABS
- Relé de bomba de combustible
- Relé de apertura de maletero
- Relé de apertura de tapa de combustible
- Unidad de control de velocidad automática (ASCD)
- Relé de mantenimiento de control automático de velocidad
Diagrama de fusibles en la cabina
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Faro, sistema de advertencia antirrobo |
| 2 | 15 | Faro, sistema de advertencia antirrobo |
| 3 | 15 | Luces de posición, luces traseras, luces de matrícula, luz lateral, iluminación, luz de guantera |
| 4 | 10 | Iluminación, luz de cortesía, luz de maletero, luz interior, luz de escalón, iluminación de llave, sistema de control de tiempo, unidad de control de transmisión automática, sistema de advertencia antirrobo, aire acondicionado automático, sistema de entrada iluminada, audio (excepto Bose), sistema de airbag |
| 5 | 10 | Luces de emergencia |
| 6 | 15 | Luz de freno, sistema de control de bloqueo de transmisión, dispositivo de control automático de velocidad |
| 7 | 10 | Bocina, sistema de advertencia antirrobo |
| 8 | 15 | Motor del ventilador, amplificador de aire acondicionado automático |
| 9 | 15 | Motor del ventilador, amplificador de aire acondicionado automático |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 10 | 10 | Audio, antena eléctrica |
| 11 | 20 | Desempañador de ventana trasera |
| 12 | 20 | Desempañador de ventana trasera |
| 13 | 10 | Luz de advertencia, contador, intermitente, sistema de control de tiempo, aire acondicionado, dispositivo de control automático de velocidad, desempañador de ventana trasera, antena eléctrica, ventana eléctrica, sistema de airbag |
| 14 | 10 | Luces de emergencia |
| 15 | 10 | Sistema de control de bloqueo de transmisión, unidad de control de transmisión automática, sistema de advertencia antirrobo, ABS, sistema de suspensión de sonar |
| 16 | 10 | Sistema de airbag |
| 17 | 10 | Concentración de control electrónico del motor (ECCS) |
| 18 | 20 | Limpiaparabrisas y sellado |
| 19 | 15 | Encendedor de cigarrillos |
| 20 | 10 | Espejo, aire acondicionado manual, sistema de advertencia antirrobo, sistema de control de tiempo, reloj |

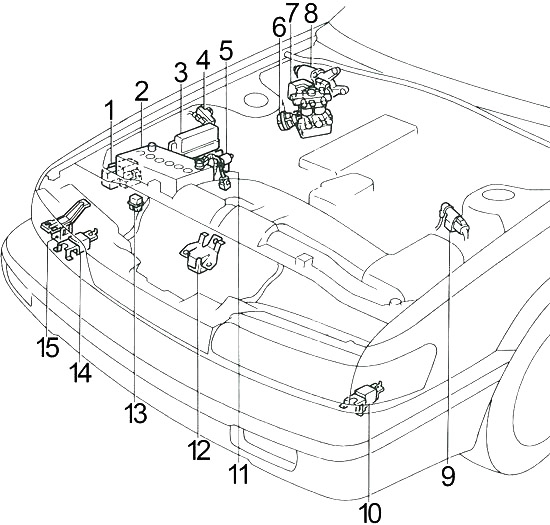

Motor
- Caja de fusibles
- Batería
- Caja de fusibles de relés
- Resistencia de descarga
- Bomba del dispositivo de control automático de velocidad (ASCD)
- Actuador del dispositivo de control automático de velocidad
- Actuador ABS
- Motor del limpiaparabrisas
- Bobina de encendido
- Sensor de zona de impacto izquierdo
- Enlace fusible
- Unidad de control del sensor de zona de impacto
- Relé del motor de arranque
- Sensor de zona de impacto derecho
- Sensor de superficie de carretera de sonar (para sistema de suspensión de sonar)

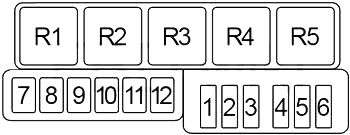

Diagrama de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 20 | ABS |
| 2 | 10 | Sistema de control de tiempo, sistema de control de bloqueo de transmisión |
| 3 | 10 | Control electrónico del motor (ECCS), relé del ventilador del radiador |
| 4 | 20 | Apertura del maletero, apertura de la tapa del depósito de combustible |
| 5 | 15 | Amplificador BOSE |
| 6 | 15 | Amplificador BOSE |
| 7 | – | ABS |
| 8 | – | Llave de encendido |
| 9 | – | – |
| 10 | – | Interruptor de circuito (bloqueo de puerta, toma de corriente) |
| 11 | – | Control electrónico del motor (ECCS) |
| 12 | – | Ventilador del radiador |
| R1 | Bocina | |
| R2 | Ventilador del radiador | |
| R3 | Inhibidor | |
| R4 | Aire acondicionado | |
| R5 | Limpiaparabrisas | |
Caja de fusibles de relés del compartimento del motor
| Número | Descripción |
|---|---|
| R1 | Advertencia antirrobo (n.º 1) |
| R2 | Advertencia antirrobo (n.º 2) |
| R3 | Advertencia antirrobo (n.º 3) |
| R4 | Bocina de advertencia antirrobo |
| R5 | Conmutación |
Acerca del Infiniti M30 (1990-1992)
El Infiniti M30, fabricado entre 1990 y 1992, fue un automóvil de lujo que se caracterizó por su diseño elegante y confort. Este modelo estaba equipado con un motor V6 de 3.0 litros, que proporcionaba suficiente potencia para una conducción suave y cómoda. El M30 estaba disponible como coupé o descapotable, lo que aumentaba su atractivo. El interior del vehículo fue diseñado con énfasis en la comodidad y la calidad, incluyendo elementos como asientos de cuero y un moderno sistema de audio. El Infiniti M30 era conocido por su fiabilidad y rendimiento, lo que lo hacía popular entre los entusiastas de los vehículos de lujo.
Diagrama de la caja de fusibles del Infiniti M30
Esta página muestra el diagrama de la caja de fusibles para el Infiniti M30, que es esencial para el mantenimiento y las reparaciones adecuadas del sistema eléctrico del vehículo. La ubicación típica de la caja de fusibles en este modelo es debajo del tablero y en el compartimento del motor. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
