Jeep Wrangler TJ (1997-2006) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Jeep Wrangler TJ (1997–2006), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Jeep Wrangler TJ
Aplica a vehículos fabricados en los años:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
El fusible para el encendedor de cigarrillos (tomas de corriente) en el Jeep Wrangler es responsable de los fusibles 18 o 19 en el compartimento de pasajeros y 17 en el compartimento del motor (2003-2006).
Compartimento de pasajeros

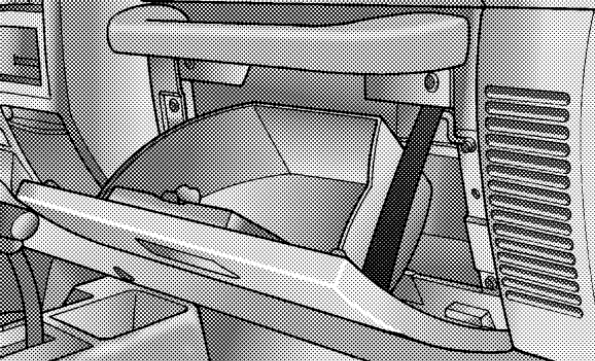

El panel de fusibles se encuentra detrás de la guantera.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 20 | Interruptor de faros (interruptor multifunción);
Módulo inmovilizador de llave Sentry. |
| 2 | 20 | Interruptor de luces de freno |
| 3 | 10 / 20 | 1997-1998: Relé de luces antiniebla n.º 1 (20A);
1999-2002: Lámpara “PRNDL”, interruptor de lámpara antiniebla delantera, radio, interruptor de desempañador de ventana trasera (arriba), control de calefacción de aire acondicionado, interruptor de limpiaparabrisas/rociador (arriba), tablero, interruptor de lámpara antiniebla trasera, interruptor de faros (10A) 2003-2006: Subwoofer, filtro de radio y relé (20A) |
| 4 | 10 | Interruptor de inclinación de puerta del conductor, interruptor de inclinación de puerta del pasajero;
Relé de luces antiniebla n.º 1; Relé de luces antiniebla n.º 2; Relé de luces antiniebla traseras. |
| 5 | 10 | Módulo de control de airbag |
| 6 | 20 | Motor del limpiaparabrisas trasero (techo rígido);
Limpiaparabrisas trasero/interruptor de rociador (techo rígido). |
| 7 | 10 | Interruptor de posición de estacionamiento/neutral (PNP) (transmisión automática);
Interruptor de luces de marcha atrás (transmisión manual); Controlador ABS; Relé de embrague del compresor de aire acondicionado; Relé de desempañador de ventana trasera; Relé ABS. |
| 8 | 10 / 20 | 1997-1998: Control de calefacción de aire acondicionado (20A);
1999-2006: Control de calefacción de aire acondicionado, módulo HVAC, relé del motor del ventilador, actuador de puerta de mezcla (10 A) |
| 9 | 10 | Módulo de control de airbag;
Interruptor de encendido/apagado del airbag del pasajero. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 10 | 10 | Electroimán de bloqueo de freno;
Tablero de instrumentos; Brújula/espejo de temperatura. |
| 11 | 10 | 1997-1998: Módulo de luces diurnas, electroimán de embrague del convertidor de par, electroválvula EVAP/purga de ciclo de trabajo, relé de embrague del compresor de aire acondicionado, módulo inmovilizador, bomba de detección de fugas EVAP, módulos de control del tren motriz, relé de apagado automático, relé de bomba de combustible, relé de desempañador de ventana trasera;
1999-2006: Módulo de luces diurnas, electroimán de embrague del convertidor de par, electroimán EVAP/purga de ciclo de trabajo, relé de embrague del compresor de aire acondicionado |
| 12 | 10 | 1997-1998: Lámpara “PRNDL”, interruptor de lámpara antiniebla delantera, radio, interruptor de desempañador de ventana trasera (parte superior dura), control de calefacción de aire acondicionado, interruptor de limpiaparabrisas/rociador (parte superior dura), tablero de instrumentos, interruptor de lámpara antiniebla trasera;
1999-2006: Módulo inmovilizador de llave Sentry, relé de bomba de combustible, relé de apagado automático, módulo de control del tren motriz, relé de sensor de oxígeno trasero calentado, relé de sensor de oxígeno delantero calentado |
| 13 | 10 | Interruptor de intermitentes/luces de emergencia (interruptor multifunción);
Interruptor de encendido/apagado del airbag del pasajero (años ’97-’98). |
| 14 | 10 / 20 / 25 | 1997-1999: Interruptor del limpiaparabrisas delantero, motor del limpiaparabrisas delantero (20 A);
2000-2002: Interruptor del limpiaparabrisas delantero, motor del limpiaparabrisas delantero (25 A); 2003-2006: Radio (10A) |
| 15 | 10 | 1997-2002: Radio;
2003-2006: Interruptor de desempañador de ventana trasera (parte superior dura) |
| 16 | 10 | Motor de nivelación de faros;
Interruptor de nivelación de faros; Relé de luces antiniebla traseras. |
| 17 | 10 / 25 | 1997-2002: Interruptor de desempañador de ventana trasera (techo rígido) (10A);
2003-2006: Motor del limpiaparabrisas delantero, interruptor del limpiaparabrisas delantero (interruptor multifunción) (25 A) |
| 18 | 15 / 20 | 1997-2002: Alimentación auxiliar no conmutada (15 A);
2003-2006: Encendedor de cigarrillos/toma de corriente, alimentación auxiliar conmutada (20 A) |
| 19 | 20 | 1997-2002: Encendedor de cigarrillos/toma de corriente, alimentación auxiliar conmutada;
2003-2006: Reserva |
| 20 | 20 | Relé del motor de arranque;
Interruptor de posición del pedal del embrague (transmisión manual). |
Compartimento del motor
Su vehículo está equipado con un centro de distribución de energía ubicado en el compartimento del motor cerca de la batería.
En este centro de energía, hay fusibles y fusibles de cartucho, relés ISO y mini (micro) fusibles. Una etiqueta dentro de la cubierta a presión identifica cada elemento para facilitar el reemplazo si es necesario. Los fusibles de cartucho y mini (micro) se pueden comprar en un distribuidor autorizado.
1997-1998
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 2 | 40 | Interruptor de encendido (fusible (compartimento de pasajeros): “5”, “6”, “7”, “8”, “20”);
Relé del motor de arranque; Interruptor de posición del pedal del embrague (transmisión manual). |
| 3 | 30 | Interruptor de encendido (relé de encendedor de cigarrillos/accesorios, fusible (compartimento de pasajeros): “9”, “10”, “11”, “13”, “14”, “15”) |
| 4 | 40 | Bloque de fusibles del compartimento de pasajeros: “1”, “2”, “3” |
| 5 | 40 | Relé de encendedor de cigarrillos/accesorios (bloque de fusibles del compartimento de pasajeros: “18”, “19”) |
| 6 | 30 | Relé de apagado automático;
Módulo de control del grupo motopropulsor. |
| 7 | – | No se usa |
| 8 | – | No se usa |
| 9 | 20 | Interruptor de intermitentes/luces de emergencia |
| 10 | 30 | Interruptor de faros |
| 11 | 40 | Relé del motor del ventilador |
| 12 | – | No se usa |
| 13 | 30 | Relé ABS |
| 14 | 40 | Relé del motor de la bomba ABS |
| 15 | 40 | Relé de desempañador de ventana trasera |
| 16 | 20 | Relé de bomba de combustible |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 17 | 10 | Lámpara de techo;
Tablero de instrumentos; Conector de datos; Radio; Lámpara auxiliar; Lámpara colgante; Lámpara de techo con barra de sonido. |
| 18 | 10 | Relé del motor de la bomba ABS |
| 19 | 10 | Relé de embrague del compresor de aire acondicionado |
| 20 | 20 | Relé de bocina |
| 21 | 20 | Bobina de encendido;
Inyector de combustible; Sensor de oxígeno. |
| Relé | ||
| R1 | Bomba de combustible | |
| R2 | No se usa | |
| R3 | Apagado automático | |
| R4 | Embrague del compresor de aire acondicionado | |
| R5 | Bocina | |
| R6 | ABS | |
| R7 | No se usa | |
| R8 | Motor de la bomba ABS | |
| R9 | Motor de arranque | |
| R10 | Desempañador de ventana trasera |
1999
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 2 | 40 | Interruptor de encendido (fusible (compartimento de pasajeros): “5”, “6”, “7”, “8”);
Relé del motor de arranque. |
| 3 | 30 | Interruptor de encendido (relé de encendedor de cigarrillos/accesorios, fusible (compartimento de pasajeros): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”) |
| 4 | 40 | Fusible (compartimento de pasajeros): “1”, “2” |
| 5 | 40 | Relé de encendedor de cigarrillos/accesorios (fusible (compartimento de pasajeros): “19”, “18”) |
| 6 | 30 | Relé de apagado automático;
Módulo de control del grupo motopropulsor. |
| 7 | – | No se usa |
| 8 | – | No se usa |
| 9 | 20 | Interruptor de intermitentes/luces de emergencia |
| 10 | 30 | Interruptor de faros |
| 11 | 40 | Unidad HVAC |
| 12 | – | No se usa |
| 13 | 30 | Relé ABS |
| 14 | 40 | Relé del motor de la bomba ABS |
| 15 | 40 | Relé de desempañador de ventana trasera |
| 16 | 10 | Relé de embrague del compresor de aire acondicionado |
| 17 | 20 | Relé de bocina |
| 18 | 20 | Inyector de combustible;
Bobina de encendido (2,5 l). |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 19 | 20 | Relé de bomba de combustible |
| 20 | 10 | Bombilla bajo el capó;
Bombilla de cúpula izquierda; Bombilla de cúpula derecha; Radio; Conector de datos; Bombilla de cúpula (techo rígido); Bombilla de cúpula Sound Bar (sistema de audio 4). |
| 21 | 10 | Relé del motor de la bomba ABS |
| 22 | – | No se usa |
| 23 | – | No se usa |
| 24 | – | No se usa |
| 25 | 20 | Relé de luces antiniebla n.º 1 |
| 26 | – | No se usa |
| 27 | 10 | Bomba de detección de fugas;
Sensor de oxígeno. |
| Relé | ||
| R1 | Apagado automático | |
| R2 | Embrague del compresor de aire acondicionado | |
| R3 | Bocina | |
| R4 | Bomba de combustible | |
| R5 | ABS | |
| R6 | Motor de la bomba ABS | |
| R7 | Motor de arranque | |
| R8 | Desempañador de ventana trasera |
2000-2006
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 40 | Relé del motor del ventilador (HEVAC) |
| 2 | 40 | Relé de desempañador de ventana trasera |
| 3 | 40 | Fusible (compartimento de pasajeros): “1”, “2”, “3” / iluminación exterior |
| 4 | 40 | Ventilador del radiador de alta velocidad;
Ventilador del radiador de baja velocidad. |
| 5 | 20 | 2000-2002: no se usa; 2003-2006: Relé de control de transmisión |
| 6 | 30 / 40 | 2000-2001: Relé del motor de la bomba ABS (40A);
2002: Relé del motor de arranque, interruptor de encendido (fusible (compartimento de pasajeros): “5”, “6”, “7”, “8”) (40 A); 2003-2006: Relé del motor de arranque, interruptor de encendido (fusible (compartimento de pasajeros): “5”, “6”, “7”, “8”) (30 A) |
| 7 | 20 / 30 | 2000-2001: Relé ABS (30A);
2002: Interruptor multifunción (20 A); 2003-2006: No se usa |
| 8 | 40 | 2000-2001: Relé del motor de arranque, interruptor de encendido (fusible (compartimento de pasajeros): “5”, “6”, “7”, “8”);
2002-2006: Motor ABS |
| 9 | 20 / 30 | 2000-2004: Relé de apagado automático, módulo de control de la unidad de potencia (30 A);
2005-2006: Relé de apagado automático (ASD), módulo de control de la unidad de potencia (20A) |
| 10 | 30 / 40 | 2000-2001: Interruptor de faros (30A);
2002-2006: HD/LP (40A) |
| 11 | 20 | Activación de señal/interruptor de luces de emergencia/almacenamiento IOD |
| 12 | 30 | Válvula ABS |
| 13 | 40 | Interruptor de encendido (fusible (compartimento de pasajeros): “17”, “18”, “19”) |
| 14 | 30 | 2000-2001: Interruptor de encendido (relé de encendedor/accesorios, fusible (compartimento de pasajeros): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “22”), interruptor de posición del pedal del embrague (transmisión manual);
2002: Interruptor de encendido (fusibles (compartimento de pasajeros): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”), interruptor de posición del pedal del embrague (transmisión manual); 2003-2006: No se usa |
| 15 | 40 / 50 | 2000-2001: Encendedor/relé de accesorios (fusible (compartimento de pasajeros): “19”), fusible (compartimento de pasajeros): “18” (40 A);
2002: Fusible: “24” (50A); 2003-2006: Fusible: “26” / IOD (50A) |
| 16 | 10 / 15 | 2000-2001: Sensor de oxígeno (10A);
2002-2004: Relé de calefacción detrás del sensor de oxígeno (15A); 2005-2006: No se usa |
| 17 | 20 | 2000-2001: Relé de calefacción del sensor de oxígeno detrás del dispositivo, relé de calefacción del sensor de oxígeno delante del dispositivo;
2003-2006: Toma de corriente |
| 18 | 20 | Relé de bocina |
| 19 | 20 | Interruptor multifunción (luces antiniebla delanteras) |
| 20 | 15 | 2000-2002: no se usa;
2003-2006: Radio |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 21 | 10 | Relé de embrague del compresor de aire acondicionado |
| 22 | 20 | 2000-2002: no se usa;
2003-2006: Interruptor de encendido (fusibles (compartimento de pasajeros): “9”, “10”, “11”, “12”, “13”, “14”, “22”), interruptor de posición del pedal del embrague (transmisión manual) |
| 23 | 20 | Relé de bomba de combustible |
| 24 | 10 / 20 | 2000-2001: No se usa;
2002: Lámpara de techo, tablero de instrumentos, conector de datos, radio, lámpara de techo, lámpara bajo el capó, lámpara de techo con barra de sonido (10 A) 2003-2006: Relé de depósito trasero (paquete Off-road), depósito delantero (paquete Off-road) (20A) |
| 25 | 10 | 2000-2001: Lámpara de techo, tablero de instrumentos, conector de datos, radio, lámpara de calefacción, lámpara colgante, lámpara de techo con barra de sonido;
2002-2006: No se usa |
| 26 | 10 / 20 | 2000-2001: Bobina de encendido, inyector de combustible (20A);
2003-2006: Lámpara de techo, tablero de instrumentos, conector de datos, interruptor de bloqueo del eje (paquete off-road), lámpara de calefacción, brújula/espejo de temperatura, lámpara bajo el capó (10 A) |
| 27 | 20 | 2000-2002: no se usa;
2003-2006: Interruptor multifunción |
| 28 | 10 / 20 | 2000-2001: ABS (10A);
Conmutación de embrague 2003-2006: Relé de apagado automático, bobina de encendido, inyector de combustible, condensador de bobina (20 A) |
| Relé | ||
| R1 | Apagado automático | |
| R2 | Embrague del compresor de aire acondicionado | |
| R3 | 2000-2002: no se usa;
2003-2006: Control de transmisión |
|
| R4 | Motor de arranque | |
| R5 | ABS | |
| R6 | 2000-2004: Calentador del sensor de oxígeno inferior;
2005-2006: No se usa |
|
| R7 | 2000-2001: Calentador del sensor de oxígeno delantero;
2002-2006: Luz antiniebla |
|
| R8 | Bocina | |
| R9 | Bomba de combustible | |
| R10 | Desempañador de ventana trasera | |
| R11 | 2003-2006: Depósito delantero (paquete off-road);
2005-2006: Ventilador del radiador rápido (2,4 l PowerTech) |
|
| R12 | 2000-2001: ABS;
2003-2006: Depósito trasero (paquete off-road); 2005-2006: Ventilador del radiador de baja velocidad (2,4 l PowerTech) |
Acerca del Jeep Wrangler TJ (1997-2006)
El Jeep Wrangler TJ, fabricado entre 1997 y 2006, es un modelo icónico conocido por su robustez y capacidad para manejar terrenos difíciles. Este modelo se caracteriza por su diseño clásico con techo y puertas desmontables, lo que permite una verdadera sensación de libertad al conducir. El Wrangler TJ se ofrecía con varios motores, incluido el popular motor de seis cilindros en línea de 4.0 litros, que proporcionaba suficiente potencia para aventuras todoterreno. Gracias a su construcción duradera y fiabilidad, se hizo popular entre los entusiastas de la conducción todoterreno.
Diagrama de la caja de fusibles del Jeep Wrangler TJ
Esta página muestra el diagrama de la caja de fusibles para el Jeep Wrangler TJ, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. La ubicación típica de la caja de fusibles en este modelo es debajo del tablero en el lado del conductor y debajo del capó en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos de su Jeep Wrangler TJ.
