Jeep Compass MP/552 (2017-2019) – caja de fusibles
Diagrama de fusibles Jeep Compass MP/552 (2017-2019)
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Jeep Compass son los fusibles F18 (toma de carga trasera), F20 (encendedor de cigarrillos), F30 (toma de carga trasera – alimentada por batería) en la caja de fusibles del compartimento del motor y el fusible F94 (tomas de corriente) en la caja de fusibles interna.
Unidad de distribución de energía

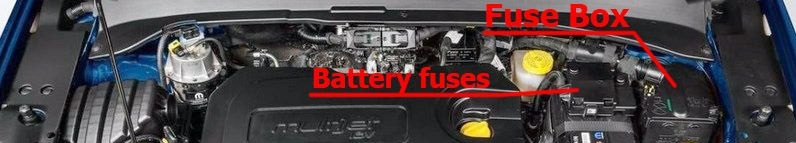

La caja de fusibles del compartimento del motor se encuentra en el lado izquierdo del compartimento del motor.

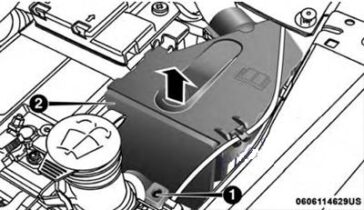

Ubicación del panel y la cubierta de fusibles

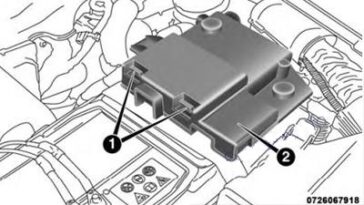

Ubicación de la cubierta del fusible de la batería
Caja de fusibles interna

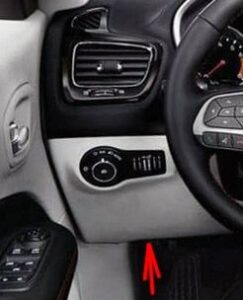

Se encuentra en la cabina, en el panel lateral izquierdo debajo del salpicadero.
Unidad de distribución de fusibles/relés de carga trasera
Para acceder a los fusibles, retire el panel de acceso del panel trasero izquierdo del compartimento de carga.
2017, 2018, 2019
Compartimento del motor

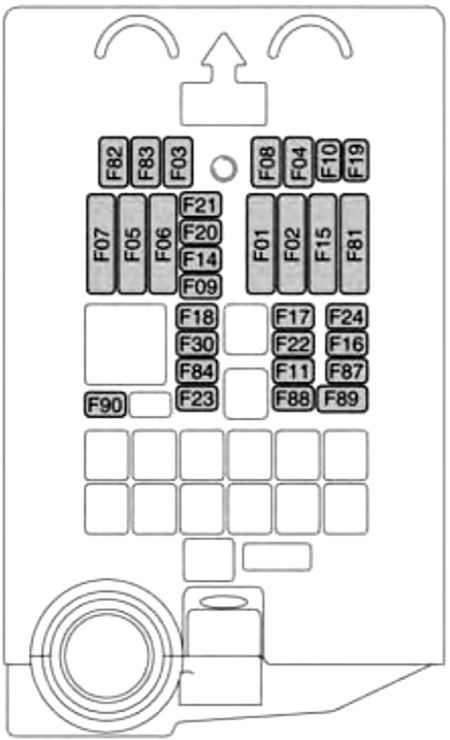

Asignación de fusibles en el compartimento del motor (2017, 2018, 2019)
| Ranura | Maxi-Fusibles | Fusible de cartucho | Mini-Fusibles | Descripción |
|---|---|---|---|---|
| Ranura | Maxi-Fusibles | Fusible de cartucho | Mini-Fusibles | Descripción |
| F01 | 70 Amperios Marrón | – | – | Módulo de la carcasa de la unidad de control |
| F02 | 70 Amperios Marrón | Computadora modular, unidad de distribución trasera | ||
| F03 | 30 A rosa con luces HID
20 A azul sin luces HID |
2017-2018: Computadora de potencia 2019: Computadora de potencia, luces HID |
||
| F04 | 40 Amperios Marrón | Módulo de control electrónico de frenos | ||
| F05 | – | 40 Amperios Marrón | – | Calentador PTC |
| F06 | 40 A naranja | – | – | Relé del motor de arranque |
| F07 | 40 A naranja | – | – | Unidad de distribución trasera para remolque |
| F08 | – | 30 A rosa | – | Alimentación para F24, F87, dirección |
| F09 | – | – | 7,5 A marrón | 2017-2018: Módulo de control del motor 2019: ECM, TCM, control del ventilador del radiador |
| F10 | – | – | 20 Amperios amarillo | Bocina |
| F11 | 20 A amarillo – motores de gasolina y diésel de 1,4 l 25 A incoloro – motores de 2,4 l |
2017-2018: Cargas secundarias de potencia 2019: Inyectores de combustible ECM / PCM / UREA |
||
| F14 | – | – | 7,5 A marrón | Calentador del cárter de aceite del motor diésel |
| F15 | 40 A naranja | Bomba del módulo de control de frenos | ||
| F 16 | 10 A rojo | Alimentación del módulo de control del motor, transmisión automática | ||
| F17 | 10 A rojo | Cargas secundarias del motor |
| Ranura | Maxi-fusibles | Fusible de cartucho | Mini-fusibles | Descripción |
|---|---|---|---|---|
| F18 | 20 Amperios amarillo | Alimentado por el encendido de la toma de carga trasera de 12 V | ||
| F19 | 7,5 A marrón | 2017-2018: Compresor de aire acondicionado y encendido PWM del ventilador 2019: Compresor de aire acondicionado |
||
| F20 | – | – | 20 Amperios amarillo | Encendedor de cigarrillos |
| F21 | – | – | 15 A azul | Bomba de combustible |
| F22 | 20 A amarillo – motor de gasolina 15 A azul – motor diésel |
2017-2018: Módulo de control de potencia del motor 2019: Gasolina – bobina de encendido / inyector de combustible Diésel – componentes del motor diésel |
||
| F23 | – | – | 30 A verde | Sistema de calefacción de vidrio |
| F24 | – | – | 15 A azul | Unidad de alimentación del convertidor automático electrónico |
| F30 | 20 A amarillo (a elección del cliente, transición de FI8) | Toma de carga trasera de 12 V siempre alimentada por batería | ||
| F81 | 60 A azul | – | – | 2017-2018: Módulo de bujías 2019: Módulo de bujías, alimentación de batería DDCT SDU |
| F82 | – | 40 A verde | – | Calentador del filtro de combustible |
| F83 | – | 40 A verde | – | Ventilador HVAC |
| F84 | – | – | 30 A verde | Alimentación de tracción total |
| F87 | – | – | 5 Amperios marrón | Selector de marchas de transmisión automática |
| F88 | – | – | 7,5 A marrón | Espejos exteriores calefactables |
| F89 | – | – | 30 A verde | Ventana trasera calefactable |
| F90 | – | – | 5 Amperios marrón | Sensor IBS (estado de carga de la batería) |
| Fxx | – | – | 10 A rojo (7,5 A marrón) |
Relé de control de batería doble |
La caja de fusibles tiene soportes adicionales para fusibles ATO instalados en la parte inferior del compartimento
Fusible ATO adicional
| Ranura | Fusible ATO / UNIVAL | Descripción |
|---|---|---|
| F1 | 5 Amperios Beige | Módulo de control del sistema de tracción (4×4 / AWD) |
| F2 | 10 A rojo | ECM – Ejecutar diagnóstico |
| F3 | 2 A gris | Control del módulo de control |
Cabina

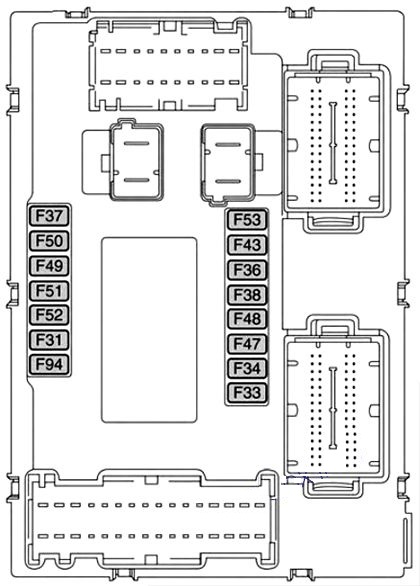

Asignación de fusibles internos (2017, 2018, 2019)
| Ranura | Fusible de cuchilla | Descripción |
|---|---|---|
| F31 | 7,5 A marrón | Controlador de seguridad de los pasajeros |
| F33 | 20 Amperios amarillo | Motor de la ventana del pasajero |
| F34 | 20 Amperios amarillo | Controlador del motor de la ventana |
| F36 | 20 Amperios amarillo | Módulo antirrobo / sirena, radio, puerto UCI / USB, VSU, aire acondicionado, bloqueo electrónico del volante, espejos plegables eléctricamente, barrera de seguridad / DTV (2019) |
| F37 | 10 A rojo | Conjunto de indicadores del salpicadero, módulo de control del sistema de tracción, control de crucero adaptativo, ventilador ECC (HVAC) |
| F38 | 20 Amperios amarillo | 2017-2018: Bloqueo / desbloqueo de puertas 2019: Bloqueo / desbloqueo de puertas, liberación del portón trasero |
| F42 | 7,5 A marrón | Módulo del sistema de frenos, dirección asistida eléctrica |
| F43 | 20 Amperios amarillo | Bomba del lavaparabrisas delantero y trasero |
| F47 | 20 Amperios amarillo | Elevalunas trasero izquierdo |
| F48 | 20 Amperios amarillo | Elevalunas trasero derecho |
| F49 | 7,5 A marrón | Asistente de estacionamiento, punto ciego, estabilizador de voltaje, sensor de humedad, techo solar, bloqueo electrónico del volante, sensor de temperatura, espejo, asientos calefactables, sensor de luz y lluvia, interruptor Start Stop (2019) |
| F50 | 7,5 A marrón | Controlador de seguridad de los pasajeros |
| F51 | 7,5 A marrón | Control electrónico de clima, clasificación de pasajeros, cámara de marcha atrás, aire acondicionado, nivelación de faros, selección de terreno, ventana trasera calefactable, remolque, descenso háptico de carril |
| F53 | 7,5 A marrón | Módulo de nodo de encendido sin llave, freno de estacionamiento eléctrico, concentrador RF, salpicadero |
| F94 | 15 A azul | Ventilador ECC (HVAC) (2017-2018), asiento del conductor con ajuste lumbar, tomas de corriente |
Maletero

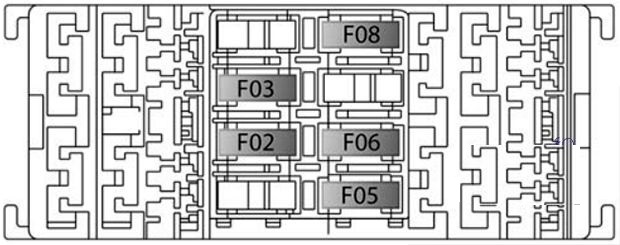

Soporte de fusible de carga trasera 1
| Ranura | Mini-fusible | Descripción |
|---|---|---|
| F1 | 30 A verde | Inversor de potencia |
| F2 | 30 A verde | Asiento con memoria |
| F3 | 20 Amperios amarillo | Techo solar – según equipamiento |
| F4 | 30 A verde | Asiento eléctrico (lado del pasajero) |
| F5 | 30 A verde | Asiento eléctrico (lado del conductor) |
| F6 | 7,5 A marrón | Alimentación del soporte lumbar (asientos eléctricos) |
| F7 | 15 A azul | Volante calefactable / asientos ventilados |
| F8 | 20 Amperios amarillo | Asientos calefactables |
Soporte de fusible de carga trasera 2
| Ranura | Mini-Fusible | Descripción |
|---|---|---|
| F1 | 10 A rojo | 2017-2018: Iluminación exterior del controlador del remolque 2019: Alimentación TTM IGN |
| F5 | 15 A azul | Iluminación exterior del controlador (lado del conductor) |
| F6 | 15 A azul | Iluminación exterior del controlador (lado del pasajero) |
| F7 | 10 A rojo | Alimentación de la batería del puente TTM |
En la consola del módulo de distribución de fusibles/relés de carga trasera, hay un soporte para un fusible Maxi para el portón trasero y un soporte para un fusible ATO/Uni Val para el sistema de audio HIFI.
| F01 | 30 A verde (fusible maxi) | Puente de carga eléctrico |
| F02 | 25 Amperios transparente (fusible ATO / Uni-Val) | Sistema de audio HIFI |
