En este artículo, encontrará diagramas de la caja de fusibles del Jeep Gladiator (2020–2022), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).

Diagrama de fusibles del Jeep Gladiator (2020)

Año de fabricación: 2020.

El fusible del encendedor de cigarrillos (toma de corriente) en el Jeep Gladiator es el fusible F52 en la caja de fusibles del compartimento del motor.

Ubicación de la caja de fusibles

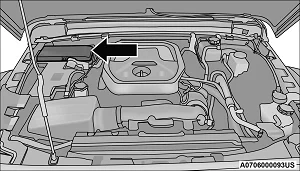

El centro de distribución de energía se encuentra en el compartimento del motor, cerca de la batería.

Diagrama detallado de fusibles del Jeep Gladiator 2020 en el compartimento del motor.

Diagrama de la caja de fusibles

Esquema de la caja de fusibles del Jeep Gladiator 2020 cerca de la batería.

Asignación de fusibles en el Centro de Distribución de Energía (2020)

Nº Amperaje [A] Descripción
Nº Amperaje [A] Descripción
F01 – Reserva
F02 40 A verde Motor de arranque
F03 5 Amp Marrón Sensor de batería inteligente (IBS)
F04 20 Amp Amarillo Bomba de combustible MTR / FPCM
F05 5 Amp Marrón Puerto de seguridad
F06 – Reserva
F07 – Reserva
F08 15 A azul Módulo de control de transmisión TCM-8HP CYGNUS
F09 – Reserva
F10 15 A azul Interruptor de encendido (KIN) / Concentrador de radiofrecuencia (RF HUB) / Bloqueo eléctrico de la columna de dirección (ESCL)
F11 10 A rojo Puerto UCI (USB y AUX)
F12 25 Amp Transparente Amplificador HIFI
F13 – Reserva
F14 – Reserva
F15 15 A azul Conjunto de indicadores del panel de instrumentos (IPC) / Conjunto de interruptores – Conjunto eléctrico de alta resistencia (SWITCH BANK-HDELEC)
F 16 – Reserva
F17 – Reserva
F18 10 A rojo Embrague del aire acondicionado (AC CLUTCH)
F19 – Reserva
F20 30 A rosa Controlador de carrocería central (CBC) 1-ILUMINACIÓN INTERIOR
F21 – Reserva
F22 10 A rojo Módulo de control del motor (ECM) / Módulo de control del sistema de transmisión (PCM)
F23 10 A rojo Módulo de control del sistema de transmisión (PCM) / Módulo de control del motor (ECM)
F24 – Reserva
F25 10 A rojo Módulo Shift By Wire (MOD.SBW)
F26 40 A verde Controlador de carrocería central (CBC) 2-LUCES EXTERIORES # 1
F27 30 A rosa Limpiaparabrisas delanteros
F28 40 A verde Controlador de carrocería central (CBC) 3 CERRADURAS ELÉCTRICAS
F29 40 A verde Controlador de carrocería central (CBC) 4-LUCES EXTERIORES # 2
F30 – Reserva
F31 10 A rojo PUERTO DE DIAGNÓSTICO
F32 10 A rojo Módulo de control de ventilación de calefacción de aire acondicionado (HVAC CTRL MOD) / Bloqueo de columna de dirección (SCL) / Módulo de clasificación de ocupantes (OCM) / Módulo de detección de presencia del conductor (DPDM)
F33 10 A rojo Sistema ParkTronics (PTS) / Módulo de cámara infrarroja (IRCM) / Luces de desactivación de airbag (AIRBAG DISABLE LMPS)
F34 10 A rojo Control electrónico de estabilidad (ESC) / Dirección asistida electromecánica (EHPS) / Módulo de control de barra inteligente (SBCM) WAKE UP
F35 30 A rosa BOMBA DE FRENO DE VACÍO – si está presente
F36 30 A rosa MÓDULO DE REMOLQUE – si está presente
F37 30 A rosa CONECTOR DE REMOLQUE 7W – si está presente
F38 20 A azul Módulo de control del motor ECM
F39 – Reserva
F40 15 A azul Módulo de control del sistema de transmisión (DTCM) / Bloqueo del eje (AXLE LOC) FT_RR
F41 15 A azul Panel de instrumentos (IC) / Gateway de seguridad (SGW) WAKE UP
F42 10 A rojo Alimentación del relé de control de potencia (parada/arranque eléctrico)
F43 – Reserva
F44 10 A rojo CALEFACCIÓN DE CÁMARA INFRARROJA (IRCAM)
F45 – Reserva
F46 10 A rojo MÓDULO DE NIVELACIÓN AUTOMÁTICA DE FAROS (AUTO HDLP LVL MOD) / MOTOR DE NIVELACIÓN (LVL MTR) / INTERRUPTOR DE FAROS (HDLP SW)
F47 – Reserva
F48 – Reserva
F49 10 A rojo Controlador de seguridad de ocupantes (ORC)
F50 10 A rojo HD ACC – si está presente
F51 10 A rojo Sensor de humedad de luz de lluvia (HLRS) / Inversor de 400 W de activación / USB / Espejo retrovisor (ISRVM) / Módulo de brújula (CSGM)
F52 20 Amp Amarillo Encendedor de cigarrillos
F53 10 A rojo Altavoz inalámbrico – según equipamiento
F54 – Reserva
F55 10 A rojo Módulo de procesamiento visual central (CVPM) o módulo Parktronics
Nº Amperaje [A] Descripción
F56 10 A rojo Sensor de temperatura del coche / Alimentación de la bobina del calentador PTC
F57 20 Amp Amarillo Asiento delantero del conductor calefactado
F58 20 Amp Amarillo Asiento delantero del pasajero calefactado
F59 – Reserva
F60 15 A azul Módulo de volante de confort (CSWM) (VOLANTE CALEFACTADO)
F61 10 A rojo Sensor de punto ciego izquierdo (LBSS) / Sensor de punto ciego derecho (RBSS)
F62 – Reserva
F63 10 A rojo Controlador de seguridad de ocupantes (ORC)
F64 – Reserva
F65 50 A rojo Inversor 400W
F66 40 A verde VENTILADOR HVAC MTR FRT
F67 – Reserva
F68 – Reserva
F69 – Reserva
F70 25 Amp Transparente INYECCIÓN / BOBINA DE ENCENDIDO (GAS) / MÓDULO DE BUJÍA INCANDESCENTE (DSL)
F71 – Reserva
F72 10 A rojo PAQUETE DE ACCESORIOS ELÉCTRICOS DE ALTA RESISTENCIA (HD ELEC ACC PKG) – si está presente
F73 – Reserva
F74 – Reserva
F75 – Reserva
F76 20 Amp Amarillo ECM (GAS) / PCM (DSL)
F77 10 A rojo Espejos calefactados
F78 – Reserva
F79 20 Amp Amarillo MÓDULO DE CONTROL DE BARRA INTELIGENTE (SMART BAR CTRL MOD)
F80 15 A azul Módulo de control del tren motriz (PCM) / Solenoide 1 2 Bloqueo de transmisión
F81 30 A rosa DESEMPAÑADOR TRASERO (EBL)
F82 30 A rosa CALENTADOR DE COMBUSTIBLE – si está presente
F83 60 Amp amarillo BUJÍA INCANDESCENTE – si está presente
F84 30 A rosa UNIDAD DE CONTROL DEL CALENTADOR DE UREA (HTR UREA CTRL UNIT) – si está presente
F85 10 A rojo SENSOR PM – si está presente
F86 – Reserva
F87 10 A rojo SUMINISTRO / BOMBA DE PURGA (PURGE PMP) – si está presente
F88 20 A azul SENSOR DE NOx # 1 / # 2 – si está presente
F89 10 A rojo Módulo de control de la columna de dirección (SCCM) / Control de crucero (CRUISE CTL) / Televisión digital (DTV) / Luz de desactivación del airbag
F90 20 A azul LUZ DE ESTACIONAMIENTO DE REMOLQUE (TRAILER TOW PARK LMP) – si está presente
F91 20 Amp Amarillo Bocina
F92 40 A verde ACCESORIO DE ALTA RESISTENCIA # 2 (HD ACCY # 2) – si está presente
F93 40 A verde ACCESORIO DE ALTA RESISTENCIA # 1 (HD ACCY # 1) – si está presente
F94 10 A rojo Monitoreo de presión de neumáticos (TPM) / Sistema RF Hub (CORAX)
F95 – Reserva
F96 10 A rojo INTERRUPTOR DE ESPEJO ELÉCTRICO (PWR MIRROR SW)
F97 20 Amp Amarillo RADIO / TBM
F98 10 A rojo BANCO DE INTERRUPTORES-ELÉCTRICO DE ALTA RESISTENCIA (SW BANK-HD ELEC) / FUERA DE CARRETERA (OFF ROAD)
F99 – Reserva
F100 30 A rosa ESC-ECU Y VÁLVULAS
F101 30 A rosa Módulo de control del sistema de transmisión (DTCM)
F102 15 A azul PUERTO USB DOBLE
F103 15 A azul ACCESORIO DE ALTA RESISTENCIA # 3 (HD ACCY # 3) – si está presente
F104 – Reserva
F105 10 A rojo Pila central integrada (ICS) / Aire acondicionado con ventilador de aire caliente (IFVAC)
F106 50 A rojo Control electrónico de velocidad (ESC) / BOMBA DE MOTOR (PUMP MTR)
F107 20 Amp Amarillo LUZ DE FRENO / GIRO IZQUIERDO DEL REMOLQUE (TRAILER STOP / TURN LT) – si está presente
F108 15 A azul ACCESORIO DE ALTA RESISTENCIA # 4 (HD ACCY # 4) – si está presente
F109 20 Amp Amarillo LUZ DE FRENO / GIRO DERECHO DEL REMOLQUE (TRAILER STOP / TURN RT) – si está presente
F110 – Reserva
F111 20 A azul COPIA DE RESERVA PARA REMOLQUE – si está presente
Leggere  Jeep Compass (desde 2007) – especificaciones de bombillas

Jeep Gladiator – Esquema de la caja de fusibles

Año de fabricación: 2021.

Centro de distribución de energía (PDC)

El centro de distribución de energía se encuentra en el compartimiento del motor, cerca de la batería. Este centro contiene fusibles de cartucho, minifusibles y relés. La cubierta superior del PDC está marcada con una etiqueta que indica la ubicación, función y tamaño de cada fusible/relé que se puede reparar.

Vista del centro de distribución de energía (PDC) con fusibles y relés.

Ubicación del centro de distribución de energía

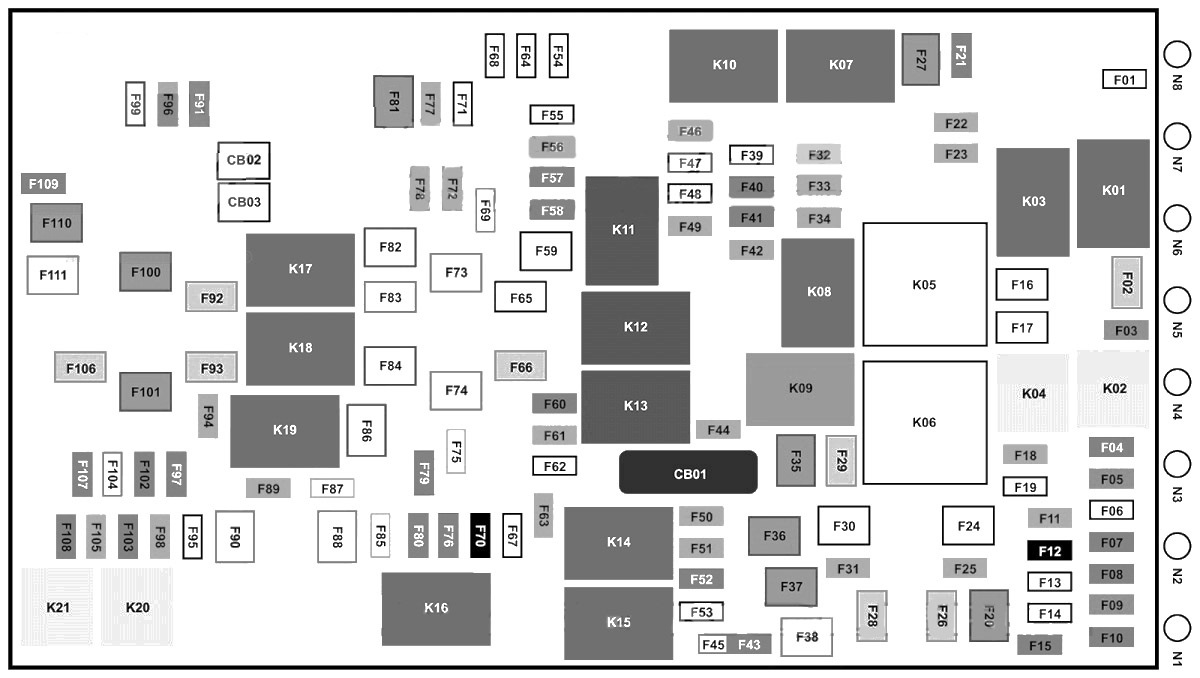

Ubicación del centro de distribución de energía (PDC) en el motor del vehículo.

Ranura Fusible de cartucho Minifusible Descripción
* Si está presente
Ranura Fusible de cartucho Minifusible Descripción
* Si está presente
F01 – – Reserva*
F02 40 A verde – Motor de arranque
F03 – 5 A marrón Sensor de batería inteligente (IBS)
F04 – 20 A amarillo Bomba de combustible MTR/FPCM
F05 – 5 A marrón Cierre de seguridad
F06 – – Reserva*
F07 – – Reserva*
F08 – 15 A azul Módulo de control de transmisión TCM-8HP CYGNUS
F09 – – Reserva*
F10 – 15 A azul Nodo de encendido con llave (KIN)/Concentrador de radio (RF HUB)/Bloqueo eléctrico de la columna de dirección (ESCL)
F11 – 10 A rojo Puerto UCI (USB y AUX)
F12 – 25 A transparente Amplificador HIFI
F13 – – Reserva*
F14 – – Reserva*
F15 – 15 A azul Conjunto de indicadores del panel de instrumentos (IPC)/Interruptor – Conjunto de equipos eléctricos de alta resistencia (SWITCH BANK-HD ELEC)
F 16 – – Reserva*
F17 – – Reserva*
F18 – 10 A rojo Embrague del aire acondicionado (AC CLUTCH)
F19 – – Reserva*
F20 30 A rosa – Controlador central de la carrocería (CBC) 1-LUZ INTERIOR
F21 – – Reserva*
F22 – 10 A rojo Módulo de control del motor (ECM)/Módulo de control del sistema de transmisión (PCM)
F23 – 10 A rojo Módulo de control del sistema de transmisión (PCM)/Módulo de control del motor (ECM)
F24 – – Reserva*
F25 – 10 A rojo Módulo de cambio por cable (MOD_SBW)
F26 40 A verde – Controlador central de la carrocería (CBC) 2 LUZ EXTERIOR #1
F27 30 A rosa – Limpiaparabrisas delanteros
F28 40 A verde – Controlador central de la carrocería (CBC) 3-BLOQUEO
F29 40 A verde – Controlador central de la carrocería (CBC) 4 LUZ EXTERIOR #2
F30 – – Reserva*
F31 – 10 A rojo PUERTO DE DIAGNÓSTICO
F32 – 10 A rojo Módulo de control de calefacción, ventilación y aire acondicionado (HVAC CTRL MOD)/Bloqueo de la columna de dirección (SCL)/Módulo de clasificación de ocupantes (OCM)/Módulo de detección de presencia del conductor (DPDM)
F33 – 10 A rojo Sistema ParkTronics (PTS)/Módulo de cámara infrarroja (IRCM)/Lámparas de desactivación de airbag (AIRBAG DISABLE LMPS)
F34 – 10 A rojo Sistema electrónico de estabilidad del vehículo (ESC)/Asistencia de dirección electrohidráulica (EHPS)/Módulo de control de barra inteligente (SBCM) ACTIVACIÓN
F35 30 A rosa – BOMBA DE FRENO*
F36 30 A rosa – MÓDULO DE FRENO ELÉCTRICO DEL REMOLQUE*
F37 30 A rosa – CONEXIÓN DE REMOLQUE 7W*
F38 20 A azul – Módulo de control del motor (ECM)
F39 – – Reserva*
F40 – 15 A azul Módulo de control del sistema de transmisión (DTCM)/Bloqueo del eje (AXLE LOC) FT_RR
F41 – 15 A azul Panel de instrumentos (IC)/Pasarela de seguridad (SGW) ACTIVO
F42 – 10 A rojo Alimentación del relé de control de energía (parada/arranque eléctrico)*
F43 – – Reserva*
F44 – 10 A rojo Cámara infrarroja (IRCAM) CALEFACCIÓN
F45 – – Reserva*
F46 – 10 A rojo MÓDULO DE NIVELACIÓN AUTOMÁTICA DE FAROS (AUTO HDLP LVL MOD)/MEDIDOR DE NIVEL (LVL MTR)/INTERRUPTOR DE FAROS (HDLP SW)
F47 – – Reserva*
F48 – – Reserva*
Ranura Fusible de cartucho Minifusible Descripción
* Si está presente
F55 – 10 A rojo Módulo de gestión visual central (CVPM)*
F56 – 10 A rojo Sensor de temperatura del vehículo/Alimentación de la bobina del calentador PTC
F57 – 20 A amarillo Asiento delantero del conductor calefactado
F58 – 20 A amarillo Asiento delantero del pasajero calefactado
F59 – – Reserva*
F60 – 15 A azul Módulo de confort de la dirección (CSWM) (VOLANTE CALEFACTADO)
F61 – 10 A rojo Sensor de ángulo muerto izquierdo (LBSS)/Sensor de ángulo muerto derecho (RBSS)
F62 – – Reserva*
F63 – 10 A rojo Controlador de inmovilización de ocupantes (ORC)
F64 – – Reserva*
F65 50 A rojo – Inversor de 400W
F66 40 A verde – VENTILADOR HVAC MTR FRT
F67 – – Reserva*
F68 – – Reserva*
F69 – – Reserva*
F70 – 25 A transparente BOBINA DE INYECCIÓN/ENCENDIDO (GAS)/MÓDULO DE BUJÍA INCANDESCENTE (DSL)
F71 – – Reserva*
F72 – 10 A rojo PAQUETE HD ELEC ACC*
F73 – – Reserva*
F74 – – Reserva*
F75 – – Reserva*
F76 – 20 A amarillo ECM (gasolina)/PCM (DSL)
F77 – 10 A rojo Espejos calefactados
F78 – – Reserva*
F79 – 20 A amarillo MÓDULO DE CONTROL DE CINTURÓN INTELIGENTE*
F80 – 15 A azul Módulo de control del sistema de transmisión (PCM)/Válvula solenoide de bloqueo de cambio 1 2
F81 30 A rosa – DESEMPAÑADOR TRASERO (EBL)
F82 30 A rosa – CALENTADOR DE COMBUSTIBLE*
F83 60 A amarillo – BUJÍA INCANDESCENTE*
F84 30 A rosa – UNIDAD REGULADORA DE CALENTADOR DE UREA*
F85 – 10 A rojo SENSOR PM*
F86 – – Reserva*
F87 – 10 A rojo BOMBA DE ALIMENTACIÓN/LIMPIEZA*
F88 20 A azul – SENSOR NOx #1/#2*
F89 – 10 A rojo Módulo de control de la columna de dirección (SCCM)/Control de crucero (CRUISE CTL)/Televisión digital (DTV)/Lámpara de desactivación de airbag
F90 20 A azul – LÁMPARA DE ESTACIONAMIENTO DEL REMOLQUE*
F91 – 20 A amarillo Bocina
F92 40 A verde – ACCESORIO HD #2*
F93 40 A verde – ACTIVIDAD HD #1*
F94 – 10 A rojo Monitoreo de presión de neumáticos (TPM)/Sistema de concentrador RF (CORAX)
F95 – – Reserva*
F96 – 10 A rojo INTERRUPTOR DE ESPEJO ELÉCTRICO
F97 – 20 A amarillo RADIO/TBM
F98 – 10 A rojo BANCO DE INTERRUPTORES-HD ELEC/OFF ROAD
F99 – – Reserva*
F100 30 A rosa – ESC-ECU Y VÁLVULAS
F101 30 A rosa – Módulo de control del sistema de transmisión (DTCM)
F102 – 15 A azul PUERTO USB DOBLE
F103 – 15 A azul ACCESORIO HD #3*
F104 – – Reserva*
F105 – 10 A rojo Estado central integrado (ICS)/Aire acondicionado con ventilador de aire caliente (HVAC)
F106 50 A rojo – Control electrónico de velocidad (ESC)/BOMBA MTR
F107 – 20 A amarillo PARADA/GIRO REMOLQUE IZQUIERDO*
F108 – 15 A azul ACCESORIO HD #4*
F109 – 20 A amarillo PARADA/GIRO REMOLQUE DERECHO*
F110 – – Reserva*
F111

Jeep Gladiator – Esquema de la caja de fusibles

Año de fabricación: 2022.

Centro de distribución de energía (PDC)

El centro de distribución de energía se encuentra en el compartimiento del motor, cerca de la batería. Este centro contiene fusibles de cartucho, minifusibles y relés. La cubierta superior del PDC está marcada con una etiqueta que indica la ubicación, función y dimensiones de cada fusible/relé reparable.

Caja de fusibles del PDC con cubierta superior en el compartimento del motor.

Ubicación del centro de distribución de energía

Detalle de la ubicación del centro de distribución de energía (PDC).

Ranura Fusible de cartucho Minifusible Descripción
* Si está presente
Ranura Fusible de cartucho Minifusible Descripción
* Si está presente
F01 – – Reserva*
F02 40 A verde – Motor de arranque
F03 – 5 A marrón Sensor de batería inteligente (IBS)
F04 – 20 A amarillo Bomba de combustible MTR/FPCM
F05 – 5 A marrón Cierre de seguridad
F06 – – Reserva*
F07 – – Reserva*
F08 – 15 A azul Módulo de control de transmisión TCM-8HP CYGNUS
F09 – – Reserva*
F10 – 15 A azul Nodo de encendido con llave (KIN)/Concentrador de radio (RF HUB)/Bloqueo eléctrico de la columna de dirección (ESCL)
F11 – 10 A rojo Puerto UCI (USB y AUX)
F12 – 25 A transparente Amplificador HIFI
F13 – – Reserva*
F14 – – Reserva*
F15 – 15 A azul Conjunto de indicadores del panel de instrumentos (IPC)/Interruptor – Conjunto de equipos eléctricos de alta resistencia (SWITCH BANK-HD ELEC)
F 16 – – Reserva*
F17 – – Reserva*
F18 – 10 A rojo Embrague del aire acondicionado (AC CLUTCH)
F19 – – Reserva*
F20 30 A rosa – Controlador central de la carrocería (CBC) 1-LUZ INTERIOR
F21 – – Reserva*
F22 – 10 A rojo Módulo de control del motor (ECM)/Módulo de control del sistema de transmisión (PCM)
F23 – 10 A rojo Módulo de control del sistema de transmisión (PCM)/Módulo de control del motor (ECM)
F24 – – Reserva*
F25 – 10 A rojo Módulo de cambio por cable (MOD_SBW)
F26 40 A verde – Controlador central de la carrocería (CBC) 2 LUCES EXTERIORES #1
F27 30 A rosa – Limpiaparabrisas delanteros
F28 40 A verde – Controlador central de la carrocería (CBC) 3-BLOQUEO
F29 40 A verde – Controlador central de la carrocería (CBC) 4 LUCES EXTERIORES #2
F30 – – Reserva*
F31 – 10 A rojo PUERTO DE DIAGNÓSTICO
F32 – 10 A rojo Módulo de control de calefacción, ventilación y aire acondicionado (HVAC CTRL MOD)/Bloqueo de la columna de dirección (SCL)/Módulo de clasificación de ocupantes (OCM)/Módulo de detección de presencia del conductor (DPDM)
F33 – 10 A rojo Sistema ParkTronics (PTS)/Módulo de cámara infrarroja (IRCM)/Lámparas de desactivación de airbag (AIRBAG DISABLE LMPS)
F34 – 10 A rojo Estabilidad electrónica del vehículo (ESC)/Asistencia de dirección electrohidráulica (EHPS)/Módulo de control de barra inteligente (SBCM) ACTIVACIÓN
F35 30 A rosa – BOMBA DE FRENO*
F36 30 A rosa – Módulo de freno eléctrico del remolque *
F37 30 A rosa – CONEXIÓN DE REMOLQUE 7W*
F38 20 A azul – Módulo de control del motor (ECM)
F39 – – Reserva*
F40 – 15 A azul Módulo de control del sistema de transmisión (DTCM)/Bloqueo de ejes (AXLE LOC) FT_RR
F41 – 15 A azul Panel de instrumentos (IC)/Pasarela de seguridad (SGW) ACTIVO
F42 – 10 A rojo Alimentación del relé de control de energía (parada/arranque eléctrico)*
F43 – – Reserva*
F44 – 10 A rojo Cámara infrarroja (IRCAM) CALEFACCIÓN
F45 – – Reserva*
F46 – 10 A rojo MÓDULO DE NIVELACIÓN AUTOMÁTICA DE FAROS (AUTO HDLP LVL MOD)/MEDIDOR DE NIVEL (LVL MTR)/INTERRUPTOR DE FAROS (HDLP SW)
F47 – – Reserva*
F48 – – Reserva*
Ranura Fusible de cartucho Minifusible Descripción
* Si está presente
F55 – 10 A rojo Módulo de gestión visual central (CVPM)*
F56 – 10 A rojo Sensor de temperatura del vehículo/Alimentación de la bobina del calentador PTC
F57 – 20 A amarillo Asiento delantero del conductor calefactado
F58 – 20 A amarillo Asiento delantero del pasajero calefactado
F59 – – Reserva*
F60 – 15 A azul Módulo de confort de la dirección (CSWM) (VOLANTE CALEFACTADO)
F61 – 10 A rojo Sensor de ángulo muerto izquierdo (LBSS)/Sensor de ángulo muerto derecho (RBSS)
F62 – – Reserva*
F63 – 10 A rojo Controlador de inmovilización de ocupantes (ORC)
F64 – – Reserva*
F65 50 A rojo – Inversor de 400W *
F66 40 A verde – VENTILADOR HVAC MTR FRT
F67 – – Reserva*
F68 – – Reserva*
F69 – – Reserva*
F70 – 25 A transparente BOBINA DE INYECCIÓN/ENCENDIDO (GAS)/MÓDULO DE BUJÍA INCANDESCENTE (DSL)
F71 – – Reserva*
F72 – 10 A rojo PAQUETE HD ELEC ACC*
F73 – – Reserva*
F74 – – Reserva*
F75 – – Reserva*
F76 – 20 A amarillo ECM (gasolina)/PCM (DSL)
F77 – 10 A rojo Espejos calefactados
F78 – – Reserva*
F79 – 20 A amarillo MÓDULO DE CONTROL DE CINTURÓN INTELIGENTE
F80 – 15 A azul Módulo de control del sistema de transmisión (PCM)/Válvula solenoide de bloqueo de cambio 1 2
F81 30 A rosa – DESEMPAÑADOR TRASERO (EBL)
F82 30 A rosa – CALENTADOR DE COMBUSTIBLE*
F83 60 A amarillo – BUJÍA INCANDESCENTE*
F84 30 A rosa – UNIDAD REGULADORA DE CALENTADOR DE UREA*
F85 – 10 A rojo SENSOR PM*
F86 – – Reserva*
F87 – 10 A rojo BOMBA DE ALIMENTACIÓN/LIMPIEZA*
F88 20 A azul – SENSOR NOx #1/#2*
F89 – 10 A rojo Módulo de control de la columna de dirección (SCCM)/Control de crucero (CRUISE CTL)/Televisión digital (DTV)/Lámpara de desactivación de airbag
F90 20 A azul – LÁMPARA DE ESTACIONAMIENTO DEL REMOLQUE*
F91 – 20 A amarillo Bocina
F92 40 A verde – ACCESORIO HD #2*
F93 40 A verde – ACTIVIDAD HD #1*
F94 – – Reserva *
F95 – – Reserva*
F96 – 10 A rojo INTERRUPTOR DE ESPEJO ELÉCTRICO
F97 – 20 A amarillo RADIO/TBM
F98 – 10 A rojo BANCO DE INTERRUPTORES-HD ELEC/OFF ROAD
F99 – – Reserva*
F100 30 A rosa – ESC-ECU Y VÁLVULAS
F101 30 A rosa – Módulo de control del sistema de transmisión (DTCM)
F102 – 15 A azul PUERTO USB DOBLE
F103 – 15 A azul ACCESORIO HD #3*
F104 – – Reserva*
F105 – 10 A rojo Estado central integrado (ICS)/Aire acondicionado con ventilador de aire caliente (HVAC)
F106 50 A rojo – Control electrónico de velocidad (ESC)/BOMBA MTR
F107 – 20 A amarillo PARADA/GIRO REMOLQUE IZQUIERDO*
F108 – 15 A azul ACCESORIO HD #4*
F109 – 20 A amarillo PARADA/GIRO REMOLQUE DERECHO*
F110 30 A rosa – Inversor de 150W*
F111 20 A azul – G

Acerca del Jeep Gladiator (2020-2022)

El Jeep Gladiator es una camioneta robusta y versátil que se presentó en 2020. Este modelo combina las capacidades todoterreno típicas de la marca Jeep con la practicidad y el espacio de carga que ofrece una camioneta. El Gladiator está equipado con un chasis resistente y está disponible con varias motorizaciones, incluyendo un motor de gasolina V6 de 3.6 litros y un motor diésel V6 de 3.0 litros. Este modelo es conocido por su capacidad para manejar terrenos difíciles, gracias a sus avanzados sistemas de tracción en las cuatro ruedas y su robusta suspensión. El interior del Gladiator ofrece tecnologías modernas y comodidad, lo que lo convierte en un vehículo ideal tanto para aventuras como para el uso diario.

Esquema de la caja de fusibles del Jeep Gladiator

Esta página muestra el esquema de la caja de fusibles para el modelo Jeep Gladiator, que es esencial para el mantenimiento y las reparaciones adecuadas de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra típicamente debajo del capó y en el interior del vehículo, generalmente en el lado del conductor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración y uso correcto.

Post correlati:

  1. Jeep Compass (2012-2022) – caja de fusibles
  2. Jeep Compass MK49 (2007–2010) – caja de fusibles
  3. Jeep Cherokee KL (2014-2019) – Caja de fusibles
  4. Jeep Cherokee KJ (2002-2007) – caja de fusibles
  5. Jeep Patriot FL (desde 2011) – especificaciones de las bombillas
  6. Jeep Compass (desde 2007) – especificaciones de bombillas
  7. Jeep Grand Cherokee WK2 (2010 – 2013) – especificaciones de las bombillas
  8. Jeep Commander XK (2006-2010) – caja de fusibles
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
