Diagram de fusibles Jeep Compass 2007-2010

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Jeep Compass son los fusibles #11 (toma de corriente), #13 (toma de corriente trasera) y #16 (2007-2008: encendedor de cigarrillos) en la caja de fusibles del compartimento del motor.

Módulo de potencia integrado (IPM)

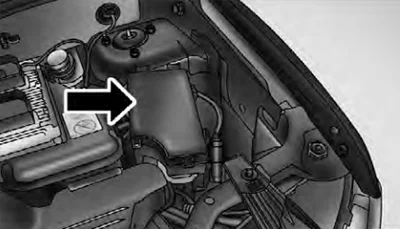

El Módulo de Potencia Integrado se encuentra en el compartimento del motor, cerca de la unidad del filtro de aire.

Esta unidad contiene fusibles de cartucho y minifusibles.
La etiqueta de identificación de cada elemento puede estar impresa en el interior de la tapa.

2007, 2008



Asignación de fusibles (2007, 2008)

Ranura	Fusible de cartucho	Minifusible	Descripción
Ranura	Fusible de cartucho	Minifusible	Descripción
1	Vacío		Vacío
2		15 A azul claro	Alimentación ECU AWD / 4WD
3		10 A rojo	Alimentación del interruptor de freno CHMSL
4		10 A rojo	Alimentación del interruptor de encendido
5		20 A amarillo	Remolque
6		10 A rojo	IOD Sw / Pwr Mir / Cntrl Sdar / Teléfono manos libres
7		30 A verde	IOD Sense 1
8		30 A verde	IOD Sense2
9	40 A verde		Asientos eléctricos
10		20 A amarillo	Cerraduras de potencia CCN
11		15 A azul claro	Toma de corriente
12		20 A amarillo	Ign Run / Acc Inverter
13		20 A amarillo	Pwr run / Acc Outlet RR
14		10 A rojo	IOD CCN / Iluminación interior
15	40 A verde		Alimentación de la batería del relé del ventilador RAD
16		15 A azul claro	IGN Run / Acc Encendedor de cigarrillos / Techo solar
17		10 A rojo	IOD Feed Mod-Wcm
18	40 A verde		Relé de contacto ASD Alimentación PWR

Ranura	Fusible de cartucho	Minifusible	Descripción
19		20 A amarillo	Alimentación PWR Amp 1 y Amp 2
20		15 A azul claro	Radio de pasajeros IOD
21		10 A rojo	Alimentación IOD Intrus Mod / Sirena
22		10 A rojo	IGN RUN Sensor de calor / Aire acondicionado / Brújula
23		15 A azul claro	Alimentación del relé ASD 3 del motor
24		15 A azul claro	Alimentación del techo corredizo
25		10 A rojo	Espejo calefactado
26		15 A azul claro	Alimentación del relé ASD 2 del motor
27		10 A rojo	IGN RUN Solo canal ORC
28		10 A rojo	IGN RUN Canal ORC / OCM
29			Calentamiento automático (sin fusible)
30		20 A amarillo	Asientos calefactados
31		10 A rojo	Control del relé del limpiaparabrisas
32	30 A rosa		Control de alimentación ASD 1 del motor
33		10 A rojo	ABS MOD / J1962 Conn / PCM
34	30 A rosa		Alimentación de la válvula ABS
35	40 A verde		Alimentación de la bomba ABS
36	30 A rosa		Control de faros / limpiaparabrisas / ventanas inteligentes
37		25 A natural	Inversor 110

2009, 2010

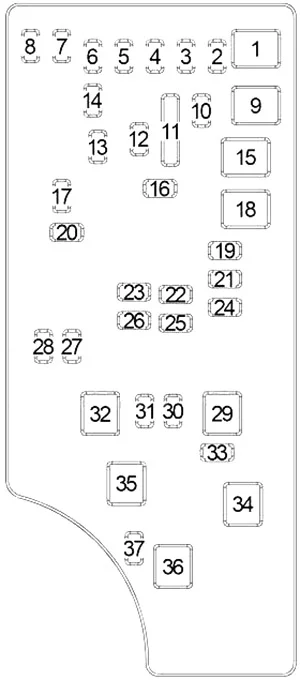

Asignación de fusibles (2009, 2010)

Ranura	Fusible de cartucho	Minifusible	Descripción
Ranura	Fusible de cartucho	Minifusible	Descripción
1	Vacío		Vacío
2		15 A azul claro	Alimentación ECU AWD / 4WD
3		10 A rojo	Alimentación del interruptor de freno CHMSL
4		10 A rojo	Alimentación del interruptor de encendido / OCM
5		20 A amarillo	Remolque
6		10 A rojo	IOD Sw / Pwr Mir / Cntrl Sdar / Teléfono manos libres
7		30 A verde	IOD Sense 1
8		30 A verde	IOD Sense2
9	40 A verde		Asientos eléctricos
10		20 A amarillo	Cerraduras de potencia CCN / Iluminación interior
11		15 A azul claro	Toma de corriente
12		20 A amarillo	Ign Run / Acc Inverter
13		20 A amarillo	Pwr Run / Acc Outlet RR / Luz de techo / Encendedor de cigarrillos
14		10 A rojo	IOD CCN
15	40 A verde		Alimentación de la batería del relé del ventilador RAD
16		15 A azul claro	IGN Run / Acc Luz de techo / Techo solar / Motor del limpiaparabrisas trasero / Inversor ACC
17		10 A rojo	IOD Feed Mod-Wcm
18	40 A verde		Contacto del relé ASD Alimentación PWR

Ranura	Fusible de cartucho	Minifusible	Descripción
19		20 A amarillo	Alimentación PWR Amp 1 y Amp 2
20		15 A azul claro	Radio de pasajeros IOD
21		10 A rojo	Alimentación IOD Intrus Mod / Sirena – si está presente
22		10 A rojo	IGN RUN Sensor de calor / Aire acondicionado / Brújula
23		15 A azul claro	Alimentación del relé ASD 3 del motor
24		15 A azul claro	Alimentación del techo corredizo
25		10 A rojo	Espejo calefactado – si está presente
26		15 A azul claro	Alimentación del relé ASD 2 del motor
27		10 A rojo	IGN RUN Solo canal ORC
28		10 A rojo	IGN RUN Canal ORC / OCM
29			Calentamiento automático (sin fusible)
30		20 A amarillo	Asiento calefactado – si está presente
31		10 A rojo	Control del relé del limpiaparabrisas – si está presente
32	30 A rosa		Control de alimentación ASD 1 del motor
33		10 A rojo	ABS MOD / J1962 Conn / PCM
34	30 A rosa		Alimentación de la válvula ABS
35	40 A verde		Alimentación de la bomba ABS
36	30 A rosa		Control de faros / limpiaparabrisas / ventanas inteligentes – si está presente
37		25 A natural	Calentador de diésel – según equipamiento

Acerca del Jeep Compass MK49 (2007–2010)

El Jeep Compass MK49, fabricado entre 2007 y 2010, es un SUV compacto que se caracteriza por su diseño robusto y rendimiento fiable. Este modelo ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, diseñados para proporcionar un equilibrio óptimo entre potencia y eficiencia. El interior del Jeep Compass es espacioso y cómodo, con tecnologías y características modernas que mejoran el confort de conducción. El vehículo está equipado con sistemas de tracción total, lo que lo convierte en un vehículo ideal para diversas condiciones todoterreno.

Diagrama de la caja de fusibles del Jeep Compass MK49

Esta página muestra el diagrama de la caja de fusibles del Jeep Compass MK49, que es esencial para el mantenimiento y las reparaciones adecuadas de los sistemas eléctricos del vehículo. La caja de fusibles suele estar ubicada debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y la funcionalidad de su vehículo.
