Chevrolet Captiva C140 (2011-2018) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Chevrolet Captiva C140 (2011–2018), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Chevrolet Captiva C140 – diagrama de la caja de fusibles
Año de fabricación:2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos/toma de corriente en el Chevrolet Captiva es el fusible 22 en la caja de fusibles del habitáculo.
Compartimento del motor
Se encuentra junto al depósito de líquido limpiaparabrisas.
| Nombre | Descripción |
| ABS | Sistema antibloqueo de frenos |
| A/C | Aire acondicionado |
| BATT1 | Caja de fusibles del panel de instrumentos |
| BATT2 | |
| BATT3 | |
| BCM | Unidad de control electrónico de la carrocería |
| ECM | ECM |
| ECM PWR TRN |
ECM, motor y transmisión |
| ENG SNSR |
Sensores de control del motor |
| EPB | Freno de estacionamiento eléctrico |
| FAN1 | Flujo de aire de refrigeración |
| FAN3 | Flujo de aire de refrigeración |
| FRT FOG | Faros antiniebla delanteros |
| FRT WPR | Escobilla limpiaparabrisas delantera |
| FUEL/VAC | Bomba de combustible;
Bomba de vacío. |
| HDLP WASHER | Boquilla de pulverización de los faros |
| HI BEAM LH | Luces antiniebla (faro izquierdo) |
| HI BEAM RH | Luces antiniebla (faro derecho) |
| HORN | Bocina |
| HTD WASH/ MIR | Calentamiento del líquido limpiaparabrisas;
Espejos exteriores calefactables. |
| IGN COIL A | Bobina de encendido |
| IGN COIL B | Bobina de encendido |
| LO BEAM LH | Luces antiniebla (faro izquierdo) |
| LO BEAM RH | Luces antiniebla (faro derecho) |
| PRK LP LH | Iluminación de posición (faro izquierdo) |
| PRK LP RH | Iluminación de posición (faro derecho) |
| PWM FAN | Señal de control del ventilador PWM |
| REAR DEFOG | Luneta trasera térmica |
| REAR WPR | Limpiaparabrisas trasero |
| SPARE | – |
| STOP LAMP | Luces de freno |
| STRTR | Motor de arranque |
| TCM | Unidad de control de la transmisión |
| TRLR PRL LP |
Iluminación de posición del remolque |

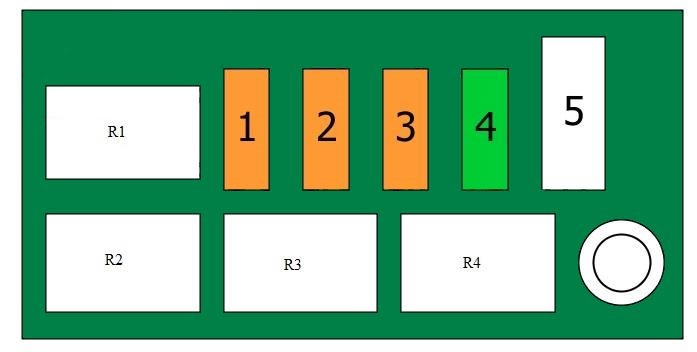

Caja de fusibles para motor diésel
| Número | Descripción | Amperios [A] |
| 1 | PTC, relé | 40 |
| 2 | 40 | |
| 3 | 40 | |
| 4 | Relé del calentador del filtro de combustible | 30 |
| 5 | Unidad de control de las bujías de encendido | 60 |
| R1 | PTC, relé | |
| R2 | ||
| R3 | ||
| R4 | Relé del calentador del filtro de combustible |
Acerca del Chevrolet Captiva C140 (2011-2018)
El Chevrolet Captiva C140, fabricado entre 2011 y 2018, es un popular SUV que ofrece una combinación de amplitud, confort y rendimiento. Este modelo es conocido por su diseño robusto y su capacidad para manejar diversos terrenos. El Captiva C140 estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel con diferentes potencias, lo que permite a los conductores elegir según sus preferencias y necesidades. El interior del vehículo está diseñado con énfasis en la comodidad y la practicidad, ofreciendo suficiente espacio para pasajeros y equipaje.
Diagrama de la caja de fusibles del Chevrolet Captiva C140
Esta página muestra el diagrama de la caja de fusibles del Chevrolet Captiva C140, que es esencial para la identificación y el mantenimiento de los circuitos eléctricos del vehículo. La ubicación típica de la caja de fusibles en este modelo es debajo del capó y en el interior del vehículo, generalmente cerca del panel de instrumentos. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es clave para un mantenimiento adecuado. Utilice siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es una parte importante del vehículo y su correcto mantenimiento garantiza el funcionamiento sin problemas de todos los dispositivos eléctricos.
