Ford Ranger (1983-2022) – caja de fusibles

Obsah

Diagrama de fusibles y relés – Ford Ranger

Aplica a vehículos fabricados en los años:

1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.

Diagrama de la caja de fusibles del habitáculo

Diagrama detallado de la caja de fusibles del habitáculo para modelos 1983-1992.

Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 15 Cúpula/luces de cortesía, radio
2 6 Interruptor de circuito: limpiaparabrisas
3 No utilizado
4 15 Luz intermitente de cuatro vías, luces de freno, bloqueo de control de velocidad
5 15 Intermitentes, luces de marcha atrás, indicador, control de descongelación de la luneta trasera, sensor de nivel de líquido de frenos
6 15 Limpiaparabrisas y lavaparabrisas trasero
7 10 Interruptores de aire acondicionado, bobina del compresor
8 20 Bocina
9 30 Motor del ventilador
10 15 Luces de posición, luces de matrícula, luz del compartimento del motor, luces de advertencia encendidas
Leggere  Ford Mondeo I (1992-1996) – batería
Número Amperios [A] Descripción
11 15 Amplificador de control de velocidad y radio, tracción a las cuatro ruedas
12 20 Interruptor de circuito: encendedor, Flash-to-Pass, interruptor multifunción
13 10 Iluminación del panel de instrumentos, luz de posición/H caliente
14 20 Elevalunas eléctricos, segmento lumbar
30 1991-1992: Elevalunas eléctricos, lumbar
15 20 Módulo RABS
16 15 Amplificador de radio de primera clase
17 20 Luz de advertencia del panel de instrumentos, tracción a las cuatro ruedas
15 Control electrónico de la transmisión, luces de advertencia, relé de bajo nivel de aceite, kit de intermitentes
18 10 Calentador HEGO
15 Indicador de transmisión, advertencia de bajo nivel de combustible, advertencia de cinturones de seguridad, circuito del carburador: indicador de advertencia

Diagrama de la caja de fusibles del compartimento del motor

Diagrama de la caja de fusibles del compartimento del motor para modelos 1983-1992.

Número Amperios [A] Descripción
1 60 Arranque
2 40 Desplazamiento eléctrico
3 30 Relé EWG
4 50 Alternador
5 40 Lavaparabrisas/limpiaparabrisas/descongelación trasera
6 30 Cierres eléctricos de las puertas
7 40 Caja de fusibles
8 60 Alternador
9 40 Faros
10 30 Relé de combustible

Diagrama de fusibles y relés – Ford Ranger

Aplica a vehículos fabricados en los años:

1993, 1994, 1995, 1996, 1997.

Diagrama de la caja de fusibles del habitáculo

El panel de fusibles se encuentra en el lado izquierdo del salpicadero.

Diagrama de la caja de fusibles del habitáculo, ubicada en el salpicadero.
Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
1 7,5 Alimentación de los espejos
2 No utilizado
3 15 Iluminación de posición
4 10 Faro izquierdo
5 10 Convertidor de interfaz de datos (DLC)
6 7,5 Sistema de airbag, relé del ventilador, EATC
7 7,5 Controles de iluminación
8 10 Faro derecho, relé de luces antiniebla, DRL
9 10 Sistema antibloqueo
10 7,5 Control de velocidad, módulo electrónico general (GEM), sistema de aire acondicionado, bloqueo de freno
11 7,5 Panel de instrumentos, luces de advertencia
12 10 Sistema de lavado de cristales, elevalunas eléctricos
13 15 Sistema PCM, luces de freno, AWD, sistema antibloqueo, control de velocidad
14 20 Sistema antibloqueo
10 Sistema antibloqueo
15 7,5 Airbag, alternador
16 30 Limpiaparabrisas delantero
17 25 Encendedor de cigarrillos
Número Amperaje [A] Descripción
15 Encendedor de cigarrillos
18 15 Sistema de aire acondicionado
19 25 Sistema PCM, bobina de encendido
20 7,5 Seguridad antirrobo, módulo electrónico general (GEM), radio
21 15 Luces de advertencia
22 10 Intermitentes
23 No utilizado
24 10 Motor de arranque, seguridad antirrobo
25 7,5 Odómetro, módulo electrónico general (GEM)
26 10 4R44E/4R55E/4R70W/5R55E Overdrive, sistema DRL, luces de marcha atrás
27 10 Luz bajo el capó, luces de mapa, luz de guantera, luz de techo, luces de cortesía, sistema 4×4
28 7,5 Módulo electrónico general (GEM)
29 10 Sistema de audio
30 No utilizado
31 No utilizado
32 No utilizado
33 15 Faros, módulo de luces diurnas (DRL), panel de instrumentos
34 No utilizado
35 No utilizado
36 No utilizado

Diagrama de la caja de fusibles del compartimento del motor

Diagrama de la caja de fusibles del motor, situada en el salpicadero.
Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
Maxi fusibles (amarillos en el diagrama)
1 No utilizado
2 30 Potencia PCM
3 20 Sistema de alimentación, sistema antirrobo
4 20 Faros
5 30 Sistema ABS
6 30 Sistema ABS
7 No utilizado
8 20 Iluminación de posición
9 40 Motor del ventilador
10 20 Cierres eléctricos, elevalunas eléctricos, asiento eléctrico
11 20 Memoria PCM, bocina
12 No utilizado
13 50 Fusible del panel de instrumentos
14 50 Encendido
Mini fusibles (rojos en el diagrama)
1 20 Sistema JBL
2 30 Punto de alimentación
3 15 HEGO
Número Amperaje [A] Descripción
4 20 Sistema 4×4
10 Sistema de airbag
5 15 Potencia de memoria PCM
6 15 Sistema del alternador
7 10 Sistema de airbag
20 Sistema 4×4
8 15 Luces diurnas/luces antiniebla/luces todoterreno
Relés
1 Relé del limpiaparabrisas
2 Relé de la bocina
3 Relé de las luces antiniebla
4 Relé del aire acondicionado WOT
5 Relé de potencia PCM
6 Relé de la bomba de combustible
7 Relé del limpiaparabrisas HI/LO
Diodo
1 Diodo ABS
2 Diodo PCM
Resistencia
1 Resistencia RABS

Relés adicionales

Diagrama de relés adicionales en el compartimento del motor.

Diagrama de fusibles y relés – Ford Ranger

Aplica a vehículos fabricados en los años:

Leggere  Ford Kuga (2008-2022) – caja de fusibles

1998, 1999, 2000.

Los fusibles de la toma del encendedor de cigarrillos (tomas de corriente) en el Ford Ranger son los fusibles n.º 17 (encendedor de cigarrillos) y n.º 22 (toma de corriente auxiliar) en el panel de fusibles del salpicadero.

Panel de fusibles del habitáculo

El panel de fusibles se encuentra en el lado izquierdo del salpicadero, frente a la puerta del conductor. Tire de la tapa del panel hacia afuera para acceder a los fusibles.

Diagrama del panel de fusibles del habitáculo, detrás de la puerta del conductor.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 7,5 Interruptor de alimentación del espejo
2 7,5 Relé del motor del ventilador, módulo PAD, monitor de diagnóstico del airbag
3 7,5 Conector izquierdo de remolque con parada/giro
4 10 Faro izquierdo
5 10 1998-1999: Conector de enlace de datos (DLC)
6 15 2000: Overdrive, luces de marcha atrás, DRL, 4×4
7 7,5 Conector derecho de remolque con parada/giro
8 10 Faro derecho, relé de luces antiniebla
9 7,5 Interruptor de posición del pedal de freno
10 7,5 Unidad de servomecanismo/amplificador de control de velocidad, módulo electrónico general (GEM), actuador de bloqueo de transmisión, actuador de puerta de mezcla, unidad de calefacción de aire acondicionado, intermitentes
11 7,5 Grupo de indicadores, luces diurnas (DRL), resistencia RABS
12 No utilizado
13 20 Interruptor de posición del pedal de freno
14 20 Módulo del sistema de frenos antibloqueo traseros (RABS)
10 Módulo del sistema de frenos antibloqueo en las 4 ruedas (4WABS), relé principal del 4WABS
15 7,5 Luz de advertencia del airbag, luz de advertencia del alternador, grupo de indicadores
16 30 Motor del limpiaparabrisas, relé Hi-Lo del limpiaparabrisas, relé de funcionamiento del limpiaparabrisas/relé de estacionamiento
17 25 Encendedor de cigarrillos, conector de enlace de datos (DLC; 2000)
18 15 Relé de desbloqueo del conductor, relé de desbloqueo general, relé de bloqueo general
Número Amperios [A] Descripción
19 25 Diodo de alimentación PCM, arranque, PATS
20 7,5 Módulo RAP, módulo electrónico general (GEM), radio
21 15 Intermitentes (peligro)
22 20 Toma de corriente auxiliar
23 No utilizado
24 7,5 Interruptor de posición del pedal del embrague (CPP), relé de interrupción del motor de arranque, protección antirrobo
25 7,5 1998-1999: Módulo electrónico general (GEM), panel de instrumentos
26 10 Relé de ahorro de batería, relé electrónico de transmisión, relé de lámpara interior, relé de alimentación de ventanillas, módulo de control electrónico de transmisión, lámpara de techo/mapa, GEM, grupo de intermitentes (2000)
27 15 1998-1999: Interruptor eléctrico, luces de marcha atrás, luces diurnas (DRL), interruptor de control de transmisión, bloqueo de impulso del cubo con sistema vacío
28 7,5 Módulo electrónico general (GEM), radio
29 15 Radio
30 10 1999-2000: Conector de prueba RABS
15 1998: Relé de luces de estacionamiento/remolque
31 No utilizado
32 No utilizado
33 15 Faros, módulo de luces diurnas (DRL), grupo de intermitentes
34 No utilizado
35 15 1999: Relé de luces de estacionamiento/remolque
10 1998: Conector de prueba RABS
36 No utilizado

Panel de fusibles del compartimento del motor

El panel de distribución de energía se encuentra en el compartimento del motor, cerca de la batería.

Leggere  Ford C-Max I (2007-2010) – batería
Panel de fusibles del compartimento del motor, cerca de la batería.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
Fusible Maxi (amarillo en el diagrama)
1 50 Panel de fusibles I/P
2 40 Relé del motor del ventilador
3 50 Módulo del sistema de frenos antibloqueo en las 4 ruedas (4WABS)
4 20 Alimentación de la ventanilla
5 50 Interruptor de encendido, relé del motor de arranque
Fusible Mini (rojo en el diagrama)
1 10 Relé del aire acondicionado
2 20 Punto de alimentación auxiliar
3 20 Relé electrónico de transmisión y módulo de control electrónico de transmisión
4 20 2000: Luces antiniebla y luces diurnas
15 1998-1999: Luces antiniebla y luces diurnas
5 15 2000: Luces de remolque
10 1998: Monitor de diagnóstico de airbags
6 10 Módulo de control del sistema de transmisión
7 30 Módulo del sistema de frenos antibloqueo en las 4 ruedas (4WABS)
8 30 Relé PCM
9 20 Relé de la bomba de combustible y módulo RAP
10 15 Relé de la bocina
11 15 Relé de luces de estacionamiento e interruptor principal de luces
12 30 Interruptor de luces Mam e interruptor multifunción
13 15 Sensor de oxígeno calentado, regulador de vacío EGR, solenoide EVR, sensor de posición del árbol de levas (CMP), solenoide de purga del depósito
Número Amperios [A] Descripción
14 30 Regulador de voltaje del alternador
15 No utilizado
Relés
1 Relé de estacionamiento del limpiaparabrisas
2 Relé del aire acondicionado
3 Relé del limpiaparabrisas
4 Relé de potencia PCM
5 Relé de la bomba de combustible
6 Relé del motor de arranque
7 Relé de la bocina
8 1999-2000: Relé de control de luces antiniebla
1998: Relé de la bomba del lavaparabrisas
9 Relé del motor del ventilador
10 1999-2000: Relé de aislamiento de luces antiniebla
1998: Relé de luces antiniebla
11 No utilizado
12 No utilizado
13 Relé de luces de estacionamiento/remolque
14 Relé de la bomba del lavaparabrisas
Resistencia
1 Resistencia RABS
Diodo
1 Diodo RABS
2 Diodo de control electrónico del motor

Diagrama de fusibles y relés – Ford Ranger

Aplica a vehículos fabricados en los años:

2001, 2002, 2003.

Fusible en el habitáculo

El panel de fusibles se encuentra en el lado izquierdo del salpicadero, frente a la puerta del conductor. Tire de la tapa del panel hacia afuera para acceder a los fusibles.

Ubicación del fusible en el habitáculo, detrás de la tapa del panel.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 5 Interruptor de alimentación del espejo
2 10 Luces diurnas (DRL), luces de emergencia, transmisión, interruptor de desactivación del airbag del pasajero, relé del motor del ventilador
3 7,5 2001-2002: Conector derecho de remolque con parada/giro
2003: Conector izquierdo de remolque con función de parada/giro
4 No utilizado
5 15 Módulo de control 4×4
6 2 2002-2003: Interruptor de presión de freno
7 7,5 2001-2002: Conector de remolque izquierdo/marcha atrás
2003: Conector derecho de remolque con parada/giro
8 No utilizado
9 7,5 Interruptor de posición del pedal de freno
10 7,5 Grupo de servomecanismo/refuerzo de dirección de velocidad, módulo electrónico general (GEM), activador de bloqueo de transmisión, intermitentes, 4×4
11 7,5 Panel de instrumentos, 4×4, interruptor principal de luces, módulo de seguridad central del camión (TCSM), GEM
12 No utilizado
13 20 Interruptor de posición del pedal de freno
14 10 Módulo de control ABS
15 No utilizado
16 30 Motor del limpiaparabrisas delantero, relé del limpiaparabrisas, relé de funcionamiento del limpiaparabrisas/relé de estacionamiento
Número Amperios [A] Descripción
17 20 Encendedor, conector de enlace de datos (DLC)
18 No utilizado
19 25 Módulo de control del motor (PCM) Diodo de potencia, encendido, PATS
20 7,5 Módulo electrónico general (GEM), radio
21 15 Intermitentes (luces de emergencia)
22 20 Toma de corriente auxiliar
23 No utilizado
24 7,5 Interruptor de posición del pedal del embrague (CPP), relé de interrupción del motor de arranque
25 No utilizado
26 10 Relé de ahorro de batería, caja de fusibles de relé auxiliar, unidad de control central (RCM), módulo eléctrico general (GEM), grupo de intermitentes
27 No utilizado
28 7,5 Módulo electrónico general (GEM), radio
29 20 Radio
30 No utilizado
31 No utilizado
32 No utilizado
33 15 Faros, módulo de luces diurnas (DRL), grupo de intermitentes
34 No utilizado
35 15 Relé de la bocina, si no está equipado con la unidad de seguridad central del camión
36 No utilizado

Fusible en el compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.

Motor 2,3 l

Ubicación del fusible en el compartimento del motor para motor 2.3L.

Motores 3,0L y 4,0L (2001)

Ubicación del fusible en el compartimento del motor para motores 3.0L y 4.0L (2001).

Motores 3,0L y 4,0L (2002-2003)

Ubicación del fusible en el compartimento del motor para motores 3.0L y 4.0L (2002-2003).
Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 50 Panel de fusibles I/P
2 50 Amplificador (solo sistema de audio Tremor)
3 No utilizado
4 No utilizado
5 No utilizado
6 50 Motor de la bomba ABS
7 30 Módulo de control del motor (PCM)
8 20 Cierres eléctricos de las puertas y control remoto
9 No utilizado
10 No utilizado
11 50 Relé del motor de arranque, interruptor de encendido
12 20 Alimentación de la ventanilla
13 20 Motores 3,0L y 4,0L: motor 4×4
14 No utilizado
15 No utilizado
16 40 Motor del ventilador
17 20 Motor 2,3 l: ventilador de refrigeración auxiliar
18 No utilizado
19 No utilizado
20 No utilizado
21 10 Memoria PCM
22 No utilizado
23 20 Motor de la bomba de combustible
24 30 Faros
25 10 Electroimán del embrague del aire acondicionado
26 No utilizado
27 No utilizado
28 30 Módulo 4WABS
29 No utilizado
30 15 Remolque
31 20 Luces antiniebla, luces diurnas (DRL)
32 No utilizado
33 15 Luz de estacionamiento
34 No utilizado
35 No utilizado
Número Amperios [A] Descripción
36 No utilizado
37 No utilizado
38 10 Faro izquierdo apagado
39 No utilizado
40 No utilizado
41 20 Sensores de oxígeno calentados
42 10 Faro derecho apagado
43 Motor 2,3 l: (resistencia)
44 No utilizado
51 No utilizado
52 No utilizado
53 Diodo: Módulo de control del motor (PCM)
Relés
45A Limpiaparabrisas
45B Estacionamiento del limpiaparabrisas/Rueda
46A Motor 2,3 l: bomba de combustible
Motores 3,0L y 4,0L (2002-2003): Bomba de combustible
46B Motor 2,3 l: remolque
Motores 3,0L y 4,0L (2001): Bomba del lavaparabrisas delantero
Motores 3,0L y 4,0L (2002-2003): Remolque
47 Motor 2,3 l: motor de arranque
Motores 3,0L y 4,0L (2001): A/B – No utilizado
47A Motores 3,0L y 4,0L (2002-2003): Electroimán del embrague del aire acondicionado
47B Motores 3,0L y 4,0L (2002-2003): Bomba del lavaparabrisas delantero
48 Motor 2,3 l: ventilador de refrigeración auxiliar
48A Motores 3,0L y 4,0L: Luces antiniebla
48B Motores 3.0L y 4.0L: Relé de luces antiniebla
49 Motores 3,0L y 4,0L (2001): Motor de arranque
50 No utilizado
50A Motores 3,0L y 4,0L (2001): no utilizado
50B Motores 3,0L y 4,0L (2001): Bomba de combustible
54 Módulo de control del motor (PCM)
55 Ventilador
56 Motores 3,0L y 4,0L (2002-2003): Motor de arranque
56A Electroimán del embrague del aire acondicionado
56B Motor 2,3 l: bomba del lavaparabrisas delantero
Motores 3,0L y 4,0L (2001): Remolque

Ford Ranger (2006-2011) – diagrama de la caja de fusibles

Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ranger (2006-2011) es el fusible 1 en la caja de fusibles central.

Caja de fusibles central

Caja de fusibles central, mostrando el fusible del encendedor de cigarrillos.
Ford Ranger – caja de fusibles central
Número Amp [A] Color Descripción
1 20 amarillo Encendedor de cigarrillos; Audio; Espejos exteriores eléctricos; Toma de corriente auxiliar.
2 15 azul Asiento calefactable
3 15 azul Limpiaparabrisas y lavaparabrisas delantero
4 10 rojo Aire acondicionado; Relé ABS.
5 30 rosa Cierre centralizado
6 30 rosa Elevalunas eléctricos
7 20 amarillo Válvula solenoide ABS
8 15 azul Luces de freno; Bocina.
9 10 rojo Luces de advertencia
10 15 azul Panel de instrumentos; Luces de marcha atrás; Intermitentes; Sistema de desconexión remota (RFW).
11 15 azul Unidades de control del motor
12 No utilizado
13 10 rojo Embrague magnético del aire acondicionado
14 20 amarillo Luneta trasera calefactable
15 10 rojo Luz antiniebla trasera
16 15 azul Faro derecho
17 15 azul Faro izquierdo
18 15 azul Luz antiniebla delantera
19 10 rojo Luces traseras, laterales; Iluminación de la matrícula.
20 15 azul Luces interiores; Sistema de advertencia.
21 No utilizado
22 30 rosa Elevalunas eléctricos

Caja de fusibles adicional

Caja de fusibles adicional, con el fusible del encendedor de cigarrillos.
Ford Ranger – caja de fusibles adicional
Número Amp [A] Color Descripción
1 80 Para proteger todos los circuitos
2 60 Bujía de incandescencia
3 40 Sistemas de gestión del motor; Panel de instrumentos; encendedor de cigarrillos1; Elevalunas eléctricos1
4 60 Faros
5 20 Inyectores; Sistema de inyección de combustible.
6 40 Motor ABS; Luces de emergencia; Luces de freno.
7 30 Calentador de combustible
8 60 Aire acondicionado; lavaparabrisas y limpiaparabrisas.
9 60 Aire acondicionado; Luneta trasera calefactable 1; Cierre centralizado 1; Electroimán ABS 1; Elevalunas eléctricos 1; Luces traseras o antiniebla 1
1 Algunas variantes

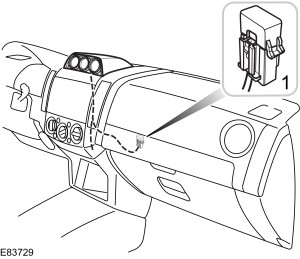

Inclinómetro y fusible de la brújula

Fusible del inclinómetro y la brújula en el Ford Ranger (2006-2011).
Ford Ranger – Inclinómetro y fusible de la brújula
Amp [A] Color Descripción
1 2 Para proteger todos los circuitos del inclinómetro y la brújula.

Ford Ranger (2015-2016) – diagrama de la caja de fusibles

Año de fabricación: 2015, 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ranger (2015-2016) es el fusible 20 en la caja de fusibles del compartimento del motor.

Caja de fusibles del compartimento del motor

Caja de fusibles del compartimento del motor para Ford Ranger (2015-2016).
Ford Ranger – fusibles – compartimento del motor
Amp [A] Descripción
1 60 Alimentación de la caja de fusibles del habitáculo (batería).
2 60 Alimentación de la caja de fusibles del habitáculo (batería).
3 (gasolina) 50 Ventilador de refrigeración del motor
3 (Diésel) 60 Módulo de control de las bujías de incandescencia
4 40 Módulo del sistema antibloqueo
5 30 Elevalunas eléctricos (delanteros y traseros)
6 25 Masa del motor de tracción a las cuatro ruedas (4WD)
7 No utilizado
8 No utilizado
9 20 Asientos eléctricos
10 25 Elevalunas eléctricos (delanteros)
11 30 Motor del ventilador
12 25 Potencia del motor de tracción a las cuatro ruedas (4WD)
13 20 Bobina del motor de encendido
14 20 Luneta trasera calefactable
15 (gasolina) 10 Bomba de combustible tipo flex
15 (Diésel) 20 Bujía de incandescencia del evaporador
16 10 Embrague del aire acondicionado
17 25 Elevalunas eléctricos (delanteros)
18 25 Motor del limpiaparabrisas delantero
19 25 Masa del motor del limpiaparabrisas delantero
20 20 Encendedor de cigarrillos
21 15 Bocina
22 15 Inyectores de combustible; Válvula flex-fuel.
23 10 Válvula solenoide de bloqueo del diferencial
24 20 Fuente de alimentación auxiliar del salpicadero; Parte superior de la consola.
25 15 Bobinas de encendido; Sensor de temperatura y flujo de aire; Módulo de bujías de incandescencia; Válvula de control de vacío (VCV); Regulador electrónico de vacío (EVRV).
26 7,5 Módulo de control electrónico (ECM)
27 10 Módulo de control de la transmisión (TCM)
28 10 Oxígeno calentado en los gases de escape; Sensor de oxígeno calentado universal; Bobinas de relé.
29 15 Módulo de control electrónico (ECM)
30 15 Sensor de monitorización de la batería
31 20 Toma de corriente auxiliar (consola trasera)
32 5 Convertidor del aire acondicionado
33 10 Módulo de control de la transmisión (TCM)
34 5 Módulo del jefe de tripulación, de reserva
35 20 Alimentación de la caja de fusibles del habitáculo (encendido).
36 5 Módulo del sistema antibloqueo
37 10 Nivelación de los faros
38 20 Asiento calefactable
39 10 Espejos eléctricos
40 No utilizado
41 10 Espejos calefactables
42 10 Señal de advertencia
43 30 Parabrisas calefactable (derecho)
44 30 Parabrisas calefactable (izquierdo)
45 25 Módulo del sistema antibloqueo
46 20 Toma de corriente auxiliar (consola central).
47 20 Módulo de remolque
48 No utilizado
49 No utilizado
50 5 Relé de encendido; Bobinas de relé.
51 30 Elevalunas eléctricos (traseros)
Nr Descripción
R1 Bloqueo de la llave
R2 Interruptor del limpiaparabrisas encendido o apagado
R3 Bocina
R4 Embrague del aire acondicionado
R5 Bloqueo del diferencial
R6 Limpiaparabrisas Hi o Lo
R7 Ventilador de refrigeración del motor bajo
R8 Ventilador de refrigeración del motor alto
R9 Bomba de combustible tipo flex; Bujía de incandescencia del evaporador.
R10 Luneta trasera calefactable
R11 Parabrisas calefactable
R12 No utilizado
R13 Soporte de alimentación de la electrónica del módulo de control (ECM).
R14 Arranque
R15 Motor 4WD 2 (derecha)
R16 Motor 4WD 1 (en sentido contrario a las agujas del reloj)
R17 Motor 4WD
R18 Bocina de seguridad
R19 Motor de arranque
R20 No utilizado
R21 No utilizado
R22 No utilizado
R23 No utilizado
R4 No utilizado
R25 No utilizado
R26 Motor del ventilador
R27 Asiento eléctrico

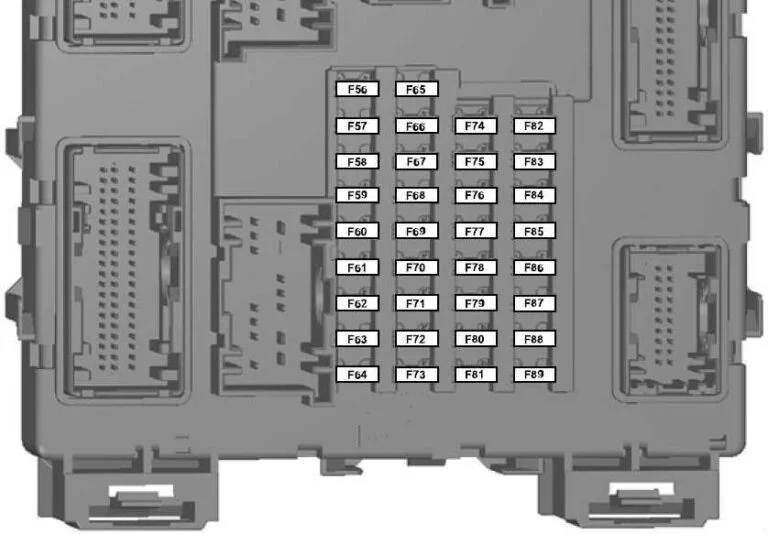

Caja de fusibles del habitáculo

Caja de fusibles del habitáculo para Ford Ranger (2015-2016).
Ford Ranger – caja de fusibles – habitáculo
Amp [A] Descripción
56 20 Bomba de combustible
57 No utilizado
58 No utilizado
59 5 Sistema pasivo antirrobo (PAT)
60 10 Iluminación interior; Conjunto de interruptores de la puerta del conductor; Iluminación ambiental; Iluminación de cortesía; Palanca de cambios automática; Iluminación del espacio para los pies.
61 No utilizado
62 5 Módulo del sensor de lluvia
63 No utilizado
64 No utilizado
65 No utilizado
66 20 Desbloqueo de la puerta del conductor; Cierre centralizado doble.
67 5 Interruptor de luces de freno
68 No utilizado
69 5 Conjunto de intermitentes; Módulo de control integrado (ICP); Módulo de seguimiento y bloqueo.
70 20 Cierre centralizado
71 5 Aire acondicionado
72 7,5 Señal de advertencia
73 5 Diagnóstico a bordo II
74 20 Documento principal
75 15 Luces antiniebla delanteras
76 10 Luz de marcha atrás, espejo
77 20 Bomba del limpiaparabrisas
78 5 Llave de encendido
79 15 Señal acústica DIN; Señal acústica FSAO; Pantalla multifunción.
80 20 Pantalla multifunción; Audio Hi; Módulo de cierre de la válvula de freno (BVC).
81 5 Sensor de movimiento interior
82 20 Masa de la bomba del limpiaparabrisas
83 20 Base del cierre centralizado
84 20 Desbloqueo de la puerta del conductor; Cierre centralizado doble a tierra.
85 7,5 Conjunto de indicadores; Módulo de asistencia al estacionamiento; Cámara de marcha atrás; Aire acondicionado manual; Espejo; Módulo de seguimiento y bloqueo.
86 10 Sistema de seguridad; Indicador de desactivación del airbag del pasajero.
87 5 Tacógrafo
88 No utilizado
89 No utilizado

Caja de fusibles adicional

Caja de fusibles adicional para Ford Ranger (2015-2016).
Ford Ranger – fusibles – caja de fusibles adicional
Nr Amp [A] Descripción
1 25 Faro
2 15 Faro de posición
3 10 Lámpara de advertencia LED
4 15 Luces de trabajo
5 20 Reserva
6 20 Punto de alimentación
7 15 Luz de marcha atrás
8 15 Intermitentes; Luz de freno.
9 5 Comandante de la tripulación
10 5 Desactivar fusible (tierra del aislador).
11 No utilizado
12 No utilizado
Número Descripción
R1 Luces de trabajo
R2 Lámpara de advertencia LED
R3 Repuesto
R4 Faro de posición
R5 Intermitente (izquierda)
R6 Intermitente (derecha)
R7 Luz de freno
R8 No utilizado
R9 No utilizado

Ford Ranger (2019-…) – diagrama de la caja de fusibles

Año de fabricación: 2019, 2020, 2021.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Ford Ranger son los fusibles n.º 5 (punto de alimentación auxiliar 3 – consola trasera), n.º 10 (punto de alimentación auxiliar 1 – salpicadero), n.º 16 (punto de alimentación auxiliar 2 – salpicadero) y n.º 17 (punto de alimentación auxiliar – compartimento de carga trasero) en la caja de fusibles del compartimento del motor.

Ubicación de la caja de fusibles

Habitáculo

El panel de fusibles se encuentra debajo y fuera de la columna de dirección, detrás de la tapa de acceso.

Compartimento del motor

La caja de distribución de energía se encuentra en el compartimento del motor (lado izquierdo).

Caja de distribución de energía – parte inferior
Ubicación de la caja de distribución de energía en el compartimento del motor.

En la parte inferior de la caja de fusibles se encuentran los fusibles.

Para acceder a los fusibles, siga estos pasos:
1. Desbloquee los dos ganchos situados a ambos lados de la caja de fusibles;
2. Levante la parte trasera de la caja de fusibles del soporte;
3. Deslice la caja de fusibles hacia la parte trasera del compartimento del motor y gírela, como se muestra;
4. Gire la parte trasera de la caja de fusibles para acceder a la parte inferior;
5. Desbloquee los dos ganchos para abrir la tapa.

Caja de fusibles auxiliar n.º 1
Ubicación de la caja de fusibles auxiliar n.º 1, mostrando ganchos de acceso.

Está fijado al polo positivo de la batería.

Caja de fusibles n.º 2
Ubicación de la caja de fusibles n.º 2, fijada al polo positivo de la batería.

Se encuentra debajo de la caja de fusibles del compartimento del motor.

Diagramas de la caja de fusibles

2019

Habitáculo
Diagrama de la caja de fusibles del habitáculo, debajo del compartimento del motor.

Asignación de fusibles en el habitáculo (2019)

Nr Amperaje [A] Descripción
Nr Amperaje [A] Descripción
1 No utilizado
2 7,5A No utilizado (reserva)
3 20A Cierre de la puerta del conductor
4 5A No utilizado (reserva)
5 20A Amplificador de audio de marca
6 10 A No utilizado (reserva)
7 10 A No utilizado (reserva)
8 10 A Bocina de seguridad
9 10 A Telemática
10 5A No utilizado (reserva)
11 5A No utilizado (reserva)
12 7,5A Placa de control electrónico; Aire acondicionado.
13 7,5A Panel de instrumentos; Módulo de control de la columna de dirección; Conector de interfaz de datos.
14 10 A Módulo de alimentación extendido (para módulo de retención y módulo de ocupante)
15 10 A Módulo de puerta; Conector de interfaz de datos.
16 15 A Cierre doble de la puerta trasera
17 5A No utilizado (reserva)
18 5A Interruptor de encendido; Bloqueo electromagnético; Botón de arranque.
Nr Amperaje [A] Descripción
19 7,5A Módulo de alimentación extendido (para módulo de retención y módulo de ocupante)
20 7,5A No utilizado (reserva)
21 5A Sensor de humedad y temperatura en el coche
22 5A No utilizado (reserva)
23 10 A Inversor; Interruptor de bloqueo de puerta.
24 20A Cierre centralizado
25 30A Elevalunas eléctrico de la puerta del conductor
26 30A No utilizado (reserva)
27 30A No utilizado (reserva)
28 20A Amplificador de audio
29 30A No utilizado (reserva)
30 30A No utilizado (reserva)
31 15A No utilizado (reserva)
32 10 A Módulo transceptor de radio; Sincronización remota de puertas.
33 20A Unidad de audio
34 30A Relé Run / Start
35 5A No utilizado (reserva)
36 15A Espejo interior con función de atenuación automática; Control de ajuste del espejo.
37 20A No utilizado (reserva)
38 30A Elevalunas eléctricos
Compartimento del motor
Diagrama de asignación de fusibles en el habitáculo (2019).

Asignación de fusibles y relés en la caja de fusibles (2019)

Nr Amperaje [A] Descripción
Nr Amperaje [A] Descripción
1 15 A No utilizado
2 Relé del solenoide de arranque
3 5A Sensor de lluvia
4 Relé del motor del ventilador
5 20A Punto de conexión de alimentación auxiliar 3 – consola trasera
6 Relé de luces de posición del remolque
7 20A Módulo de control del sistema de tracción
8 20A Válvula solenoide de purga del depósito; Válvula de cierre de vapores de combustible; Válvula de purga del depósito; Válvulas de sincronización variable 1 y 2; Sondas lambda calentadas.
9 Relé del módulo de control del tren motriz
10 20A Punto de conexión de alimentación auxiliar 1 – salpicadero
11 15 A Bobinas de encendido
12 15 A Sistema de control del aire acondicionado; Calentador de la transmisión; Bomba de agua auxiliar; Control de la válvula de admisión; Embrague del ventilador; Bomba de aceite; Bypass del turbocompresor.
13 15 A No utilizado (reserva)
14 15 A No utilizado (reserva)
15 Relé Run / Start
16 20A Punto de conexión de alimentación auxiliar 2 – salpicadero
17 20A Punto de conexión de alimentación auxiliar – compartimento de carga trasero
18 10 A No utilizado (reserva)
19 10 A Dirección asistida eléctrica
20 10 A Interruptor de control de iluminación
21 5A Relé Run / Start
22 10 A Compresor del aire acondicionado
23 7,5A Módulo de calidad de voltaje
24 10 A No utilizado (reserva)
25 10 A Sistema de prevención de bloqueo de ruedas
26 10 A No utilizado (reserva)
27 No utilizado
Nr Amperaje [A] Descripción
28 10 A Módulo de control del sistema de tracción
29 7,5 A Puerto USB de carga
30 No utilizado
31 No utilizado
32 Relé de la bomba de combustible
33 Relé del embrague del aire acondicionado
34 10 A Iluminación de marcha atrás del remolque
35 15A No utilizado (reserva)
36 No utilizado
37 10 A Espejo exterior calefactable
38 Intermitente derecho del remolque y relé de luces de freno
39 Intermitente izquierdo del remolque y relé de luces de freno
40 Relé de iluminación de marcha atrás del remolque
41 Relé de la bocina
42 Relé del motor 4WD (tracción a las cuatro ruedas) n.º 2
43 No utilizado
44 No utilizado
45 5A No utilizado (reserva)
46 10 A No utilizado (reserva)
47 10 A Interruptor del pedal de freno
48 20A Bocina
49 15 A Módulo de control de la transmisión; Bomba de aceite.
50 10 A Calentador del limpiaparabrisas
51 No utilizado
52 No utilizado
53 15 A Bloqueo del diferencial trasero
54 No utilizado
55 No utilizado
86 Relé del motor 4WD n.º 1
Compartimento del motor, parte inferior
Diagrama de asignación de fusibles y relés en el compartimento del motor (2019).

Asignación de fusibles y relés en la caja de fusibles (parte inferior) (2019)

N.º Amperaje [A] Descripción
N.º Amperaje [A] Descripción
56 15A Derivación del remolque izquierda y relé de luces de freno
57 No se utiliza
58 No se utiliza
59 No se utiliza
60 30A Módulo de control de la bomba de combustible
61 No se utiliza
62 50A Módulo de control de la carrocería 1 – iluminación
63 15A Derivación del remolque derecha y relé de luces de freno
64 30A Frenos del remolque
65 20A Asiento del conductor calefactado
66 25A Tracción a las cuatro ruedas
67 50A Módulo de control de la carrocería 2 – iluminación
68 30A Calefactor de la ventana trasera
69 30A Válvulas del sistema antibloqueo
70 30A Asiento del pasajero ajustable eléctricamente
N.º Amperaje [A] Descripción
71 30A Luces de posición del remolque
72 No se utiliza
73 30A Módulo del remolque
74 30A Asiento del conductor con soporte
75 No se utiliza
76 No se utiliza
77 No se utiliza
78 No se utiliza
79 40A Motor del ventilador
80 20A Asiento del pasajero calefactado
81 40A Inversor
82 60A Bomba del sistema antibloqueo
83 30A Motor del limpiaparabrisas delantero
84 30A Bobina del motor de encendido
85 No se utiliza
87 40A Módulo del remolque
Caja de fusibles auxiliar n.º 1 (en la batería)
N.º Amperaje [A] Descripción
1 225A Alternador
2 125A Dirección asistida electrónica
Caja de fusibles auxiliar n.º 2 (debajo de la caja de fusibles)
N.º Amperaje [A] Descripción
1 No se utiliza
2 125A Módulo de control de la carrocería
3 50A Módulo de calidad de tensión (proporciona punto libre de luz trasera, cámara de marcha atrás, pantalla head-up, interruptor 4×4, módulo de procesamiento de imagen y radar de control de crucero adaptativo).
4 Barras de distribución para la caja de fusibles

Ford Ranger – esquema de fusibles

Año de fabricación: 2020

POSICIONES DE LOS FUSIBLES

Posiciones de los fusibles para el año de fabricación 2020.

A – Fusible adicional de alta corriente.
B – Fusible en el compartimento del motor (vehículos con dirección asistida hidráulica)/fusible en el compartimento del motor (vehículos con dirección asistida electrónica).
C – Fusible en la cabina.
D – Fusible de alta corriente (debajo del fusible en el compartimento del motor) (si está presente).

Fusible en el compartimento del motor

Fusible en el compartimento del motor, con dirección asistida hidráulica.
Fusible en el compartimento del motor, con dirección asistida eléctrica.

Fusible en el compartimento del motor – vehículos con dirección asistida electrónica

Fusible en el compartimento del motor para vehículos con dirección asistida electrónica.

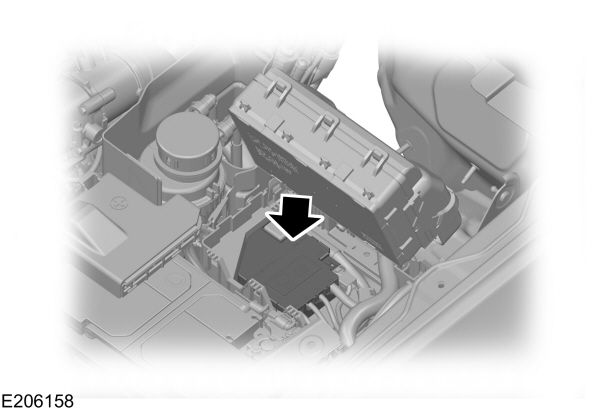

Fusible de alta corriente

Fusible adicional de alta corriente, marcado como 'A'.

Fusible en la cabina

Fusible en la cabina, parte del sistema de dirección asistida.

Vehículos fabricados del 09.03.2020 al 15.11.2020

Fusible de alimentación – vehículos con dirección asistida hidráulica

Fusible de alimentación para vehículos con dirección asistida hidráulica.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
F1 60 A1 Alimentación del fusible en la cabina (batería).
F2 60 A1 Alimentación del fusible en la cabina (batería).
F3 50 A1 Ventilador de refrigeración del motor (2,5L).
60 A1 Módulo de control de bujías (2,2L).
F4 40 A1 Módulo del sistema de prevención de bloqueo de ruedas durante el frenado.
F5 30 A1 Elevalunas eléctricos (delanteros y traseros).
F6 No se utiliza.
F7 No se utiliza.
F8 No se utiliza.
F9 20 A1 Encendedor.
F10 20 A1 Fusible adicional en el salpicadero.
F11 30 A1 Motor del ventilador.
F12 25 A1 Alimentación del motor de tracción a las cuatro ruedas (4WD).
F13 20 A1 Electroimán del motor de arranque.
F14 20 A1 Calefacción de la ventana trasera.
F15 15 A2 Bujía del evaporador. (2,2L)
F16 10 A2 Embrague del aire acondicionado.
F17 25 A1 Elevalunas eléctricos (delanteros).
F18 25 A2 Motor del limpiaparabrisas delantero.
F19 No se utiliza.
F20 No se utiliza.
F21 15 A2 Bocina.
F22 10 A2 Inyectores.
F23 10 A2 Válvula solenoide para el bloqueo del diferencial.
F24 No se utiliza.
Número Amperios [A] Descripción
F25 15 A2 Bobinas de encendido. (2,5L); Sensor de temperatura y flujo de aire (TMAF). (2,2L); Módulo de bujías. (2,2L); Válvula de control de vacío (VCV). (2,2L); Válvula reguladora electrónica de vacío (EVRV). (2,2L).
F26 7,5 A2 Módulo de control electrónico (ECM).
F27 No se utiliza.
F28 10 A2 Sensores de escape; (2,5L) Bobinas de relé.
F29 15 A2 Módulo de control electrónico (ECM).
F30 No se utiliza.
F31 20 A2 Fusible adicional (consola trasera).
F32 5 A2 Interruptor de presión del sistema de aire acondicionado. (2,5L) (2,2L)
F33 No se utiliza.
F34 No se utiliza.
F35 20 A2 Alimentación del fusible en la cabina (encendido).
F36 5 A2 Módulo del sistema de prevención de bloqueo de ruedas durante el frenado.
F37 10 A2 Ajuste de la posición de los faros.
F38 20 A2 Asiento calefactado.
F39 10 A2 Espejos ajustables eléctricamente.
F40 10 A2 Bomba del evaporador. (2,2L)
F41 No se utiliza.
F42 10 A2 Sirena de alarma.
F43 No se utiliza.
F44 No se utiliza.
F45 25 A2 Módulo del sistema de prevención de bloqueo de ruedas durante el frenado.
F46 20 A2 Aislador de batería.
F47 40 A1 Módulo de remolque.
F48 No se utiliza.
F49 No se utiliza.
F50 5 A2 Relé de encendido; Bobinas de relé.
F51 20 A1 Gancho de remolque.

1Fusible tipo J.

2Minifusible.

Número de relé Descripción
Número de relé Descripción
R1 No se utiliza.
R2 Encendido o apagado de los limpiaparabrisas.
R3 Bocina.
R4 Embrague del aire acondicionado.
R5 Bloqueo del diferencial.
R6 Movimiento rápido o lento de los limpiaparabrisas.
R7 Baja velocidad del ventilador de refrigeración del motor. (2,5L)
R8 Alta velocidad del ventilador de refrigeración del motor. (2,5L)
R9 Bomba de combustible flexible. (2,5L) Bujía del evaporador. (2,2L)
R10 Calefacción de la ventana trasera.
R11 No se utiliza.
R12 No se utiliza.
R13 Mantenimiento de la alimentación del módulo de control electrónico (ECM).
Número de relé Descripción
R14 Arranque.
R15 Motor 2 del sistema de tracción a las cuatro ruedas (4WD) (en sentido horario).
R16 Motor 1 del sistema de tracción a las cuatro ruedas (4WD) (en sentido antihorario).
R17 Motor del sistema de tracción a las cuatro ruedas (4WD).
R18 Sirena del sistema de alarma.
R19 Motor de arranque.
R20 No se utiliza.
R21 No se utiliza.
R22 No se utiliza.
R23 No se utiliza.
R24 No se utiliza.
R25 No se utiliza.
R26 Motor del ventilador.
R27 No se utiliza.

Fusible en la cabina – vehículos con dirección asistida hidráulica

Minifusible en la cabina para vehículos con dirección asistida hidráulica.
Posición de los fusibles Corriente Elemento protegido
Posición de los fusibles Corriente Elemento protegido
F56 20 A3 Bomba de combustible.
F57 No se utiliza.
F58 No se utiliza.
F59 5 A3 Sistema pasivo antirrobo (PATS).
F60 10 A3 Iluminación interior; Grupo de interruptores en la puerta del conductor; Luces ambientales; Luces de umbral; Transmisión automática; Iluminación del espacio para los pies;
F61 No se utiliza.
F62 5 A3 Módulo del sensor de lluvia.
F63 No se utiliza.
F64 No se utiliza.
F65 No se utiliza.
F66 20 A3 Desbloqueo de la puerta del conductor, masa del cierre centralizado doble.
F67 5 A3 Interruptor de luces de STOP.
F68 No se utiliza.
F69 5 A3 Grupo de intermitentes; Módulo de control integrado (ICM).
F70 20 A3 Cierre centralizado.
F71 5 A3 Aire acondicionado.
Posición de los fusibles Corriente Elemento protegido
F72 7,5 A3 Sirena de alarma.
F73 5 A3 Sistema de diagnóstico a bordo (OBD) II.
F74 20 A3 Luces de carretera.
F75 15 A3 Faros antiniebla delanteros.
F76 10 A3 Iluminación de marcha atrás; Espejo retrovisor.
F77 20 A3 Bomba del lavaparabrisas.
F78 5 A3 Interruptor de encendido.
F79 15 A3 No se utiliza (reserva).
F80 20 A3 Sistema de audio.
F81 5 A3 Sensor de movimiento interior.
F82 20 A3 Masa de la bomba del lavaparabrisas.
F83 20 A3 Masa del cierre centralizado.
F84 20 A3 Desbloqueo de la puerta del conductor; Masa del cierre centralizado doble.
F85 7,5 A3 Grupo de intermitentes; Módulo de asistencia al estacionamiento; Sistema de aire acondicionado con control manual.
F86 10 A3 Sistema de seguridad; Indicador de desactivación del airbag del pasajero.
F87 No se utiliza.
F88 No se utiliza.
F89 No se utiliza.

3Minifusible.

Fusible de alimentación – vehículos con dirección asistida electrónica

Minifusible de alimentación para vehículos con dirección asistida electrónica.
Posición de los fusibles Corriente Elemento protegido
Posición de los fusibles Corriente Elemento protegido
1 15 A4 No se utiliza (reserva).
2 Relé del electroimán del motor de arranque.
3 5 A4 Sensor de lluvia.
4 Relé del motor del ventilador.
5 20 A4 Fusible adicional.
6 Relé de calefacción del filtro de combustible con separador de agua (2,0L).
No se utiliza (2,2L, 3,2L).
7 20 A5 Módulo de control del tren motriz.
8 20 A5 Control de la válvula de derivación del enfriador del sistema de recirculación de gases de escape (EGR) – válvula solenoide de vacío (2,0L); Válvula de control de volumen (2,2L, 3,2L); Válvula de derivación del enfriador del sistema de recirculación de gases de escape (EGR) (2,2L, 3,2L); Sensor de temperatura y flujo de aire (2,2L, 3,2L); Sonda lambda universal (2,2L, 3,2L).
9 Relé del módulo de control del tren motriz.
10 20 A4 Fusible adicional.
11 15 A6 Módulo de bujías (2,0L); No se utiliza (reserva) (3,2L sin control de emisiones); Sensor de NOx; Sensor de partículas (2,0L, 3,2L con sistema de control de emisiones).
12 15 A6 Actuador de la válvula de derivación del turbocompresor (2,0L); Actuador de la válvula de escape (2,0L); Compresor del sistema de aire acondicionado y válvula de control (2,0L); Bomba de refrigerante (2,0L); Motor del ventilador; Módulo de bujías (2,2L, 3,2L).
13 15 A6 No se utiliza (reserva).
14 15 A6 Calefacción del sistema de ventilación del cárter de aceite (2,0L); No se utiliza (reserva) (2,2L, 3,2L).
15 Motor de arranque.
16 20 A4 Fusible adicional.
17 20 A4 Fusible adicional.
18 10 A5 Bobina del relé de la bomba de combustible (2,2L, 3,2L); No se utiliza (reserva) (2,0L).
19 10 A5 Sistema de asistencia electrónica a la dirección.
20 10 A5 Módulo de control de los faros; Ajuste de la posición de los faros.
21 15 A5 Módulo de control de la transmisión.
22 10 A5 Compresor del sistema de aire acondicionado.
23 7,5 A5 Cámara del sistema de marcha atrás; Radar del sistema de control de velocidad adaptativo; Módulo de visualización head-up; Módulo de procesamiento de imágenes A (IPMA) (vehículos sin sistema Start-Stop); Módulo de calidad de tensión (vehículos con sistema Start-Stop).
24 10 A5 No se utiliza (reserva) (2,0L); Interruptor de presión del sistema de aire acondicionado, vehículos con motor diésel con transmisión manual (2,2L, 3,2L).
25 10 A6 Sistema de prevención de bloqueo de ruedas durante el frenado.
26 10 A6 Tacógrafo.
27 No se utiliza.
Posición de los fusibles Corriente Elemento protegido
28 10 A5 Módulo de control del grupo motopropulsor.
29 No se utiliza.
30 No se utiliza.
31 No se utiliza.
32 Relé de la bomba de combustible.
33 Embrague del aire acondicionado.
34 15 A5 Luz de freno central montada en la parte superior.
35 15 A5 Módulo de control de la transmisión.
36 No se utiliza.
37 10 A5 Espejo exterior calefactado.
38 No se utiliza.
39 Relé de alimentación del sistema de tracción a las cuatro ruedas (4WD).
40 Relé de las luces de freno centrales montadas en la parte superior.
41 Bocina.
42 Relé del motor n.º 2 del sistema de tracción a las cuatro ruedas (4WD).
43 15 A5 Módulo de control de dosificación del reductor.
44 5 A5 No se utiliza (reserva).
45 5 A5 Alimentación de la bobina del relé de calefacción del filtro de combustible con separador de agua (2,0L); No se utiliza (reserva) (2,2L, 3,2L).
46 10 A6 No se utiliza (reserva).
47 10 A6 Interruptor del pedal de freno.
48 20 A5 Bocina.
49 20 A5 Bloqueo de la columna de dirección.
50 15 A5 Módulo de control de dosificación del reductor.
51 No se utiliza.
52 No se utiliza.
53 15 A5 Bloqueo del diferencial trasero.
54 10 A6 Módulo de control de dosificación del reductor.
55 10 A6 Módulo de control de dosificación del reductor.
86 Relé del motor n.º 1 del sistema de tracción a las cuatro ruedas (4WD).

4Fusible tipo M.

5Minifusible 2.

6Minifusible 3.

Fusible de cartucho montado en la batería

Fusible de cartucho montado en la batería, un minifusible 3.
Posición de los fusibles Corriente Elemento protegido
1 225 A Alternador (2,2L, 3,2L).
300 A Alternador (2,0L).
2 125 A Sistema de asistencia electrónica a la dirección.

Fusible de alta corriente

Fusible de alta corriente, un minifusible 3.
Posición de los fusibles Corriente Elemento protegido
1 70 A Bujías incandescentes – Diésel.
2 125 A Módulo de control de los sistemas de la carrocería.
3 50 A Módulo de control de los sistemas de la carrocería (vehículos sin sistema Start-Stop); Módulo de calidad de tensión – cámara de asistencia al estacionamiento trasero. Sistema de control de velocidad adaptativo; Módulo de visualización head-up; Módulo de procesamiento de imágenes A (IPMA) (vehículos con sistema Start-Stop).
4 Barra de distribución para el fusible de alimentación.
5 100 A Calefactor auxiliar eléctrico.

Acerca del Ford Ranger (1983-2022)

El Ford Ranger es un popular modelo de camioneta pick-up que se fabrica desde 1983. Este automóvil es conocido por su robustez y fiabilidad, lo que lo hace ideal tanto para el trabajo como para el ocio. A lo largo de los años de producción, el Ford Ranger ha pasado por varias generaciones, cada una de las cuales ha introducido mejoras en diseño, tecnología y rendimiento. Las opciones de motorización han variado según el mercado y el año de fabricación, incluyendo motores de gasolina y diésel con diferentes cilindradas y potencias. El Ford Ranger es popular por su capacidad para manejar terrenos difíciles y cargas pesadas, lo que lo convierte en un vehículo versátil para diversas necesidades.

Esquema de la caja de fusibles del Ford Ranger

Esta página muestra el esquema de la caja de fusibles para el modelo Ford Ranger, que es esencial para la identificación y el reemplazo de fusibles. La caja de fusibles se encuentra generalmente en el compartimento del motor o debajo del salpicadero, dependiendo del modelo específico y el año de fabricación. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico del vehículo. La caja de fusibles es crucial para la seguridad y la funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y contenido.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
