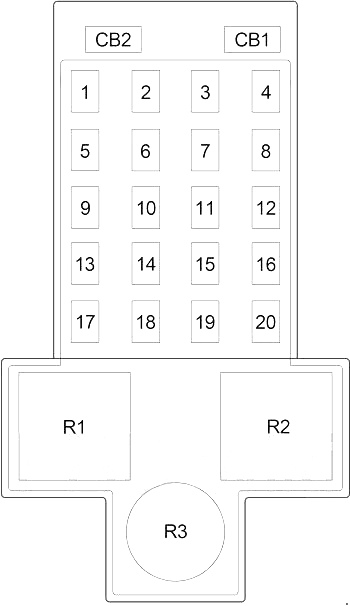

Chrysler PT Cruiser (2001-2010) – caja de fusibles

Módulo de acceso remoto sin llave

(radio, salpicadero, interruptor de bloqueo de puertas, luz trasera/freno, interruptor de espejo eléctrico, módulo Lavalier izquierdo/derecho, faro/intermitentes, interruptor multifunción, luz trasera de intermitentes, luz de matrícula)

Interruptor de faros;

Relé de faros;

Módulo de acceso remoto sin llave;

Salpicadero;

Fusible (habitáculo): “8”, “19”, “20”;

Fusible (compartimento del motor): “16”

(salpicadero, interruptor de bloqueo de puertas, luz de posición, faro/intermitente, luz trasera/freno, luz de matrícula, módulo de acceso remoto sin llave, interruptor de espejos eléctricos)

(radio, salpicadero, interruptor de bloqueo de puertas, luz trasera/freno, interruptor de espejos eléctricos, módulo Lavalier izquierdo/derecho, faro/intermitente, interruptor multifunción, luz trasera de intermitentes, luz de matrícula)

Interruptor de asiento calefactable del conductor;

Módulo de asiento calefactable del conductor.

Interruptor de asiento eléctrico

(módulo de control de airbag)

Interruptor de luz de marcha atrás

(transmisión manual);

Sensor de flujo de transmisión

(transmisión automática);

Interruptor de desempañador de ventana trasera.

Interruptor de faros

(salpicadero, faro antiniebla delantero);

Relé de faros

(faros de luz larga izquierdo y derecho).

Interruptor de faros (salpicadero, faro antiniebla delantero)

(módulo de control de airbag);

Módulo de control de airbag lateral izquierdo y derecho.

Módulo de acceso remoto sin llave;

Módulo inmovilizador de llave Sentry.

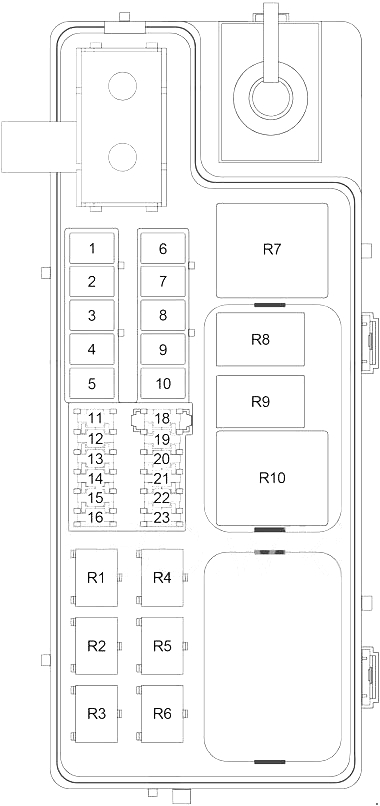

Relé de bomba de combustible (gasolina);

ABS;

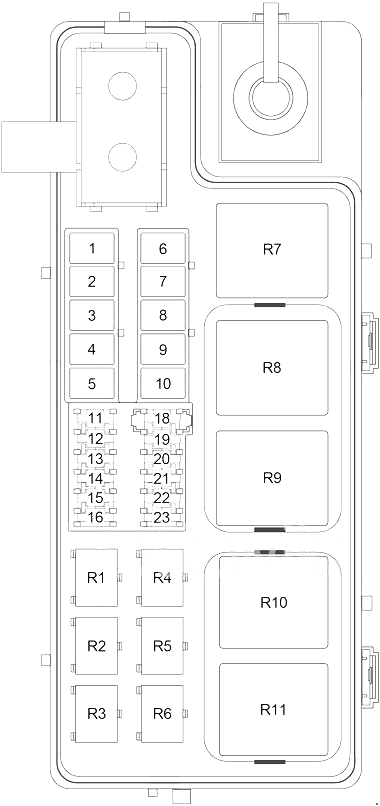

Módulo de control del motor (diésel);

Electroimán EVAP/ventilación (1,6 l);.

Electroimán de presión de admisión del carburador (2,4 l turbo).

Relé de embrague del compresor del aire acondicionado;

Relé del ventilador del radiador (alta velocidad) (excepto 2,4 l turbo);

Relé del ventilador del radiador (baja velocidad) (excepto 2,4 l turbo);

Electroimán de bloqueo de transmisión de freno (transmisión automática);

Módulo de control de transmisión (transmisión automática).

Radio.

Luz de techo;

Sensor de intrusión;

Módulo de consola aérea;

Luz ambiental izquierda y derecha;

Luz del maletero;

Salpicadero;

Módulo inmovilizador;

Interruptor de espejo eléctrico;

Módulo de acceso remoto sin llave.

Módulo de techo solar;

Módulo de consola superior.

Radio;

Lámparas de lectura;

Módulo de techo solar;

Módulo de consola superior;

Antena;

Espejo retrovisor;

Módulo manos libres;

Radio satelital.

Radio;

Módulo de brújula/espejo de temperatura;

Módulo de control de ventanas del conductor y del pasajero.

Interruptor del limpiaparabrisas trasero;

Motor del limpiaparabrisas trasero;

Interruptor multifunción;

Interruptor del limpiaparabrisas y lavaparabrisas delantero.

Interruptor Autostick;

Módulo de control del sistema de transmisión;

Salpicadero.

Interruptor de asiento calefactable del pasajero;

Módulo de asiento calefactable del pasajero.

Relé de asiento calefactable

(interruptor de asiento calefactable del conductor/pasajero, módulo de asiento calefactable)

Interruptor de nivelación de faros;

Módulo Lavalier izquierdo/derecho.

Interruptor de faros.

Módulo de control de ventanas del conductor y del pasajero.

Reflector

Asiento calefactable.

Asiento calefactable.

Reflector.

Interruptor de encendido

(módulo de control de transmisión,

módulo de control del sistema de transmisión (gasolina);

Módulo de control del motor (diésel);

Fusible (habitáculo): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “16”)

Relé de asiento calefactable

(fusible (habitáculo): “4”, “17”)

Relé de asiento calefactable

(fusible (habitáculo): “4”, “17”)

Relé de asiento calefactable

(fusible (habitáculo): “4”, “17”)

Relé del ventilador del radiador (alta velocidad);

Relé del ventilador del radiador (baja velocidad).

Relé del ventilador del radiador (baja velocidad).

Interruptor de asiento eléctrico.

Ventilador del radiador (alta velocidad)  – relé.

ABS.

ABS.

Relé de calefacción del habitáculo n.º 1.

ABS;

Bombilla de luz de freno;

Bombilla de luz de freno superior central;

Módulo de control del sistema de transmisión (gasolina);

Módulo de control del motor (diésel).

Relé de apagado automático

(sensor de oxígeno,

generador,

bobina de encendido,

amortiguador,

inyector de combustible,

electroimán de sobrecarga (2,4 turbo),

motor del ventilador del radiador (2,4 turbo),

relé de la bomba de combustible,

conector de conexión de datos,

módulo de control del sistema de transmisión.

Relé de apagado automático

(relé de calefacción del habitáculo n.º 1,

relé de calefacción del habitáculo n.º 2,

relé de bujías incandescentes,

relé del calentador de combustible,

relé del embrague del compresor del aire acondicionado,

relé del ventilador del radiador (alta velocidad),

electroimán giratorio,

electroimán de la mariposa,

relé de la bomba de combustible,

relé del ventilador del radiador (baja velocidad),

electroimán EGR,

generador,

sensor de posición del árbol de levas,

sensor de flujo de masa de aire,

electroimán de presión de combustible,

conector de conexión de datos,

módulo de control del motor.

Módulo de control de transmisión;

Grupo de electroimanes de transmisión/interruptor de presión.

Faros de luz larga izquierdo y derecho

Radio;

Lámparas de lectura;

Lámpara de techo;

Sensor de intrusión;

Módulo de consola aérea;

Lámpara ambiental izquierda y derecha;

Lámpara del maletero;

Salpicadero;

Módulo inmovilizador;

Interruptor de espejo eléctrico;

Bocina;

Módulo de acceso remoto sin llave.

Bocina;

Radio;

Fusible (habitáculo): “13”.

Encendedor de cigarrillos;

Alimentación delantera;

Alimentación trasera.

Relé de la bomba de combustible

(calentador PCV,

relé del calentador de combustible,

módulo de la bomba de combustible).

(luces antiniebla, salpicadero).

Ventilador del radiador (alta velocidad).

Control de transmisión

Calefacción del habitáculo (n.º 2)

Calefacción del habitáculo (n.º 1)

Bujía incandescente;

2.4 Turbo:

Ventilador del radiador (alta velocidad)

Calentador de combustible
