Chrysler Voyager (1995-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Chrysler Voyager (1995–2016), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Chrysler Voyager (1995-2001) – esquema de fusibles
Año de fabricación: 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Fusible del encendedor de cigarrillos – Caja de fusibles en el compartimento del motor 1997 – Fusible n.º 21/20A
Fusible del encendedor de cigarrillos – Caja de fusibles en el compartimento del motor (desde 1996) – Fusible n.º 8/20A
Fusible del encendedor de cigarrillos – Caja de fusibles en el compartimento del motor 2000 – Fusible n.º 4/20A

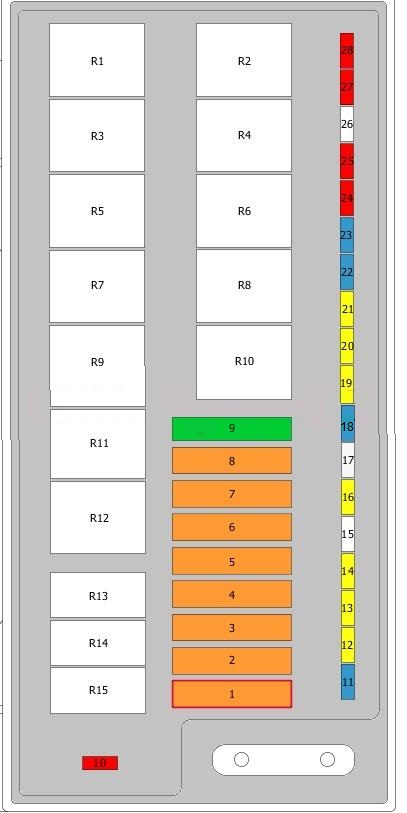

Caja de fusibles en el compartimento del motor 1995-1999.
Esquema de la caja de fusibles
Asignación de fusibles (1997).
| N.º | Amperios [A] | Circuitos protegidos |
|---|---|---|
| N.º | Amperios [A] | Circuitos protegidos |
| 1 | 40A | Relé de calefacción de la luneta trasera;
Calefacción de la luneta trasera; Caja de fusibles en el habitáculo, fusible 7. |
| 2 | 40A | Interruptor de encendido;
Interruptor 30A; Relé de desbloqueo de la puerta, delantera izquierda; Relé de desbloqueo de la puerta; Relé de bloqueo de la puerta. |
| 3 | 40A | Unidad de control ABS |
| 4 | 40A | Relé del ventilador de refrigeración n.º 2;
Desactivación del ventilador de refrigeración. |
| 5 | 40A | Relé de arranque;
Interruptor de encendido. |
| 6 | 40A | Relé de luces de posición;
Controlador de la carrocería; Caja de fusibles en el habitáculo, fusibles 1, 4 – 6. |
| 7 | 40A | Relé del motor del ventilador delantero;
Motor del ventilador delantero. |
| 8 | 40A | Relé del ventilador de refrigeración n.º 3;
Relé del ventilador de refrigeración n.º 1; Desactivación del ventilador de refrigeración. |
| 9 | 30A | Controlador de la carrocería;
Relé del limpiaparabrisas; Interruptor del limpiaparabrisas delantero; Relé del limpiaparabrisas alta/baja velocidad; Módulo del limpiaparabrisas. |
| 10 | 10 A | Asientos eléctricos;
Espejos eléctricos; Mando a distancia sin llave; Centro de mensajes; Unidad de control de la carrocería; Panel de instrumentos; Interruptor de encendido; Caja de fusibles en el habitáculo, fusible 2; Conector de datos; Radio. |
| 11 | 10 A | Iluminación interior (todas);
Módulo del limpiaparabrisas; Interruptor de los espejos eléctricos; Gracias al relé de iluminación. |
| 12 | 15A | Relé de alimentación del motor diésel;
Unidad de control del tren motriz (PCM); Modulador electrónico de vacío; Bomba de combustible; Alternador; Sensor de flujo de aire caliente; Relé de la bujía de encendido; Relé del ventilador de refrigeración n.º 1; Relé del ventilador de refrigeración n.º 2; Relé del ventilador de refrigeración n.º 3. |
| 13 | 20A | Relé de calefacción de combustible;
Calefacción de combustible. |
| 14 | 20A | Relé de control de la transmisión;
Unidad de control de la transmisión; Electroimán(es) de control de la transmisión. |
| 15 | No se usa | |
| 16 | 20A | Interruptor de la luz de freno |
| 17 | 25A | Unidad de control ABS |
| 18 | 15A | Relé del embrague del compresor del aire acondicionado;
Embrague del compresor del aire acondicionado. |
| 19 | 20A | Sistema de luces diurnas;
Intermitentes. |
| 20 | 20A | Bocina;
Relé de la bocina. |
| 21 | 20A | Relé de la toma de accesorios;
Descongelación eléctrica del limpiaparabrisas; Toma de accesorios delantera y trasera. |
| N.º | Amperios [A] | Circuitos protegidos |
|---|---|---|
| 22 | 15A | Activador(es) de nivelación de faros;
Interruptor de nivelación de faros; Faro derecho. |
| 23 | 15A | Faro izquierdo |
| 24 | 10 A | Faro derecho;
Centro de mensajes. |
| 25 | 10 A | Faro izquierdo |
| 26 | No se usa | |
| 27 | 10 A | Unidad de control del airbag |
| 28 | 10 A | Unidad de control del airbag |
| R1 | No se usa | |
| R2 | Relé de la toma de accesorios | |
| R3 | Relé de la bocina | |
| R4 | Relé del limpiaparabrisas alta/baja velocidad | |
| R5 | Relé del embrague del compresor del aire acondicionado | |
| R6 | Relé del limpiaparabrisas | |
| R7 | No se usa | |
| R8 | Relé de las luces de cruce | |
| R9 | Relé del motor del ventilador delantero | |
| R10 | Relé de las luces de carretera | |
| R11 | Relé de las luces de posición | |
| R12 | Relé del limpiaparabrisas | |
| R13 | No se usa | |
| R14 | Relé del calentador de combustible | |
| R15 | Relé de potencia del aceite diésel |

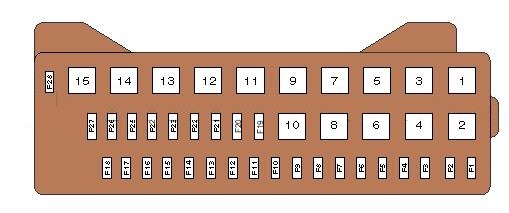

Caja de fusibles en el compartimento del motor (desde 1996)
| 1 | – |
| 2 | Relé del encendedor de cigarrillos |
| 3 | Relé de la bocina |
| 4 | Relé del motor del limpiaparabrisas delantero |
| 5 | Relé del embrague del compresor del aire acondicionado |
| 6 | Relé del motor del limpiaparabrisas delantero |
| 7 | – |
| 8 | Relé de las luces de cruce |
| 9 | Relé del ventilador de la calefacción |
| 10 | Relé de las luces de carretera |
| 11 | Relé de las luces de posición |
| 12 | Relé del sistema de transmisión |
| 13 | Relé del calentador de combustible/bomba de combustible (FP) |
| 14 | Relé de control del motor (EC) |
| F1 | (10A) Airbag |
| F2 | (10A) Airbag |
| F3 | – |
| F4 | (10A) Bombilla del faro de luces de cruce, izquierda |
| F5 | (10A) Bombilla de luces de cruce, derecha |
| F6 | (20A) Bombilla de luces de carretera, izquierda |
| F7 | (15A) Bombilla de luces de carretera, derecha |
| F8 | (20A) Accesorios, encendedor de cigarrillos |
| F9 | (20A) Bocina |
| F10 | (20A) Luces diurnas;
Indicadores/bombillas de advertencia; Relé de luces de posición. |
| F11 | (15A) Aire acondicionado (AC) |
| F12 | (25A) Sistema antibloqueo (ABS) |
| F13 | (20A) Luces de freno |
| F14 | – |
| F15 | (20A) Transmisión automática (AT) |
| F 16 | (20A) Bomba de combustible (FP) |
| F17 | (20A) Control del motor |
| F18 | (15A) Espejos laterales eléctricos;
Luces interiores. |
| F19 | (30A) Limpiaparabrisas delanteros |
| F20 | (40A) Relé del motor del ventilador de refrigeración del motor 3 – Diésel |
| F21 | (40A) Relé del ventilador del calentador |
| F22 | (40A) Fusibles F3/F4/F5 – caja de fusibles en la consola/panel de relés |
| F23 | (40A) Interruptor de encendido, relé del motor de arranque |
| F24 | (40A) Motor 1 ventilador de líquido refrigerante – gasolina, motor 2 ventilador de líquido refrigerante – diésel |
| F25 | (40A) Sistema antibloqueo (ABS) |
| F26 | (40A) Fusible F15 – caja de fusibles en la consola/panel de relés |
| F27 | (40A) Relé de la luneta trasera calefactable |
| F28 | (10A) Sistema de audio, interruptor de encendido, panel de instrumentos |
Caja de fusibles en el compartimento del motor (2000-2001)

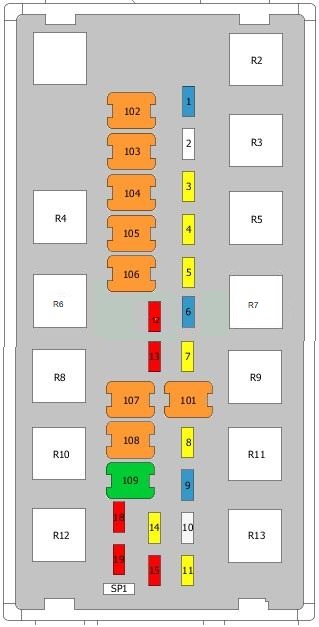

Esquema de la caja de fusibles (2000)
| N.º | Amperios [A] | Descripción |
|---|---|---|
| N.º | Amperios [A] | Descripción |
| 1 | 15A | Relé del embrague del compresor del aire acondicionado |
| 2 | No se usa | No se usa |
| 3 | 20A | Relé de potencia del aceite diésel |
| 4 | 20A | Relé de la toma de accesorios |
| 5 | 20A | Relé del calentador de combustible |
| 6 | 15A | Relé de plegado eléctrico de los espejos;
Relé de apertura eléctrica de los espejos; Espejos eléctricos. |
| 7 | 20A | Relé de la bocina |
| 8 | 20A | Faro izquierdo |
| 9 | 15A | Faro derecho |
| 10 | 25A | Unidad de control ABS |
| 11 | 20A | Interruptor de la luz de freno |
| 12 | 10 A | Unidad de control del airbag |
| 13 | 10 A | Unidad de control del airbag |
| 14 | 20A | Sistema de luces diurnas;
Intermitentes. |
| 15 | 10 A | Unidad de control de apertura del vehículo sin llave;
Centro de mensajes; Unidad de control de la carrocería; Panel de instrumentos; Interruptor de encendido; Radio; Conector de datos; Memoria de asientos; Módulo de espejos eléctricos. |
| 18 | 10 A | Haz principal izquierdo |
| 19 | 10 A | Luz de cruce derecha;
Centro de mensajes. |
| 101 | 40A | Relé de luces de posición |
| 102 | 40A | Unidad de control ABS |
| N.º | Amperios [A] | Descripción |
|---|---|---|
| 103 | 40A | Interruptor de encendido;
Interruptor 30A; Relé de desbloqueo de la puerta, delantera izquierda; Relé de desbloqueo de la puerta; Relé de bloqueo de la puerta. |
| 104 | 40A | Relé de arranque;
Interruptor de encendido. |
| 105 | 40A | Relé del ventilador de refrigeración n.º 3 |
| 106 | 40A | Relé del ventilador de refrigeración n.º 2 |
| 107 | 40A | Relé del motor del ventilador delantero |
| 108 | 40A | Relé de la luneta trasera calefactable;
Luneta trasera calefactable; Caja de fusibles en el habitáculo, fusible 7. |
| 109 | 30A | Relé del limpiaparabrisas;
Relé del limpiaparabrisas alta/baja velocidad; Interruptor del limpiaparabrisas delantero; Módulo del limpiaparabrisas; Unidad de control de la carrocería. |
| R1 | No se usa | |
| R2 | Relé del embrague del compresor del aire acondicionado | |
| R3 | Relé de potencia del aceite diésel | |
| R4 | Relé de arranque | |
| R5 | Relé del calentador de combustible | |
| R6 | Relé de la toma de accesorios | |
| R7 | Relé de la bocina | |
| R8 | Relé del motor del ventilador delantero | |
| R9 | Relé de luces de posición | |
| R10 | Relé del limpiaparabrisas | |
| R11 | Relé de las luces de carretera | |
| R12 | Relé del limpiaparabrisas alta/baja velocidad | |
| R13 | Luz de carretera |

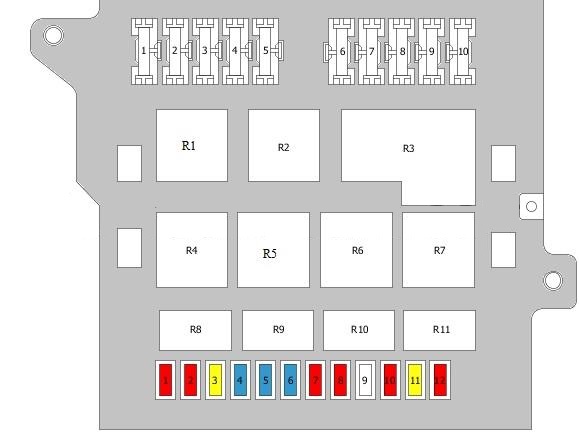

Caja de fusibles en el habitáculo (1997)
| N.º | Amperios [A] | Descripción |
|---|---|---|
| N.º | Amperios [A] | Descripción |
| F1 | 10 A | Unidad de control de la carrocería |
| F2 | 10 A | Panel de instrumentos;
Unidad de control de la transmisión. |
| F3 | 20A | Control de la calefacción del aire acondicionado;
Centro de mensajes; Limpiaparabrisas trasero. |
| F4 | 15A | Luz trasera derecha;
Luz delantera derecha/posición del intermitente; Vehículo remolcado eléctrico; Caja de fusibles en el habitáculo, fusible 1. |
| F5 | 15A | Faros antiniebla delanteros |
| F6 | 15A | Luz trasera izquierda;
Luz delantera izquierda/posición del intermitente; Iluminación de la matrícula; Interruptor de los faros. |
| F7 | 10 A | Espejos eléctricos |
| F8 | 10 A | Radio |
| F9 | No se usa | |
| F10 | 10 A | Unidad de control ABS |
| F11 | 20A | Calefacción trasera del aire acondicionado |
| F12 | 10 A | Relé de la luneta trasera calefactable;
Control de la calefacción del aire acondicionado; Espejo retrovisor eléctrico; Consola de techo; Módulo de intermitentes; Sistema de luces diurnas; Relé del motor del ventilador delantero; Sensor de flujo de los faros; Interruptor de las luces de marcha atrás. |
| 1 | 9A | Relé del calentador de combustible;
Relé de reserva; Relé del embrague del compresor del aire acondicionado; Unidad de control del grupo motopropulsor (PCM); Caja de fusibles en el compartimento del motor, fusible 27; Sensor de velocidad del vehículo. |
| 2 | 3A | Activador de la cerradura de la puerta delantera izquierda |
| 3 | 4A | Motor de la cerradura del portón trasero;
Contacto de la puerta corredera, trasera izquierda. |
| 4 | 4A | Activador de la cerradura de la puerta delantera derecha;
Contacto de la puerta corredera, delantera derecha. |
| N.º | Amperios [A] | Descripción |
|---|---|---|
| 5 | 4A | Activador de la cerradura de la puerta delantera izquierda;
Activador de la cerradura de la puerta delantera derecha. |
| 6 | 4A | Motor de la cerradura del portón trasero;
Contacto de la puerta corredera, trasera izquierda. |
| 7 | 6A | Bombas de los limpiaparabrisas delanteros y traseros;
Relé de la toma de accesorios. |
| 8 | 9A | Interruptor, elevalunas eléctrico izquierdo |
| 9 | 9A | Interruptor, elevalunas eléctrico izquierdo;
Interruptor, elevalunas eléctrico derecho. |
| 10 | 3A | Puente del interruptor del embrague (transmisión automática);
Bloqueo del embrague (transmisión manual); Relé de arranque; Regulador de la transmisión. |
| R1 | Relé de desbloqueo de la puerta | |
| R2 | Relé de bloqueo de la puerta | |
| R3 | Sistema de luces diurnas;
Intermitente. |
|
| R4 | Relé de desbloqueo de la puerta izquierda | |
| R5 | No se usa | |
| R6 | No se usa | |
| R7 | No se usa | |
| R8 | Relé de la luneta trasera calefactable | |
| R9 | Relé del altavoz | |
| R10 | No se usa | |
| R11 | Relé de la iluminación de bienvenida |

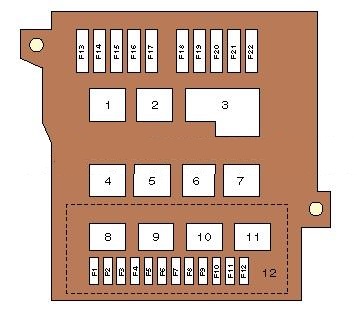

Caja de fusibles en el habitáculo (desde 1996)
| 1 | Relé de cierre centralizado – desbloqueo |
| 2 | Relé de cierre centralizado – bloqueo |
| 3 | Relé/intermitente de luces de emergencia |
| 4 | Relé de cierre centralizado, puerta del conductor – desbloqueo |
| 5 | Relé de la bomba del lavaparabrisas delantero |
| 6 | Relé del espejo lateral – plegado |
| 7 | Relé del espejo lateral – apertura |
| 8 | Relé de la luneta trasera calefactable |
| 9 | Relé de la unidad de audio |
| 10 | Relé de los faros antiniebla |
| 11 | Relé de la luz interior |
| 12 | Módulo de control multifunción |
| F1 | (10A) Iluminación del panel de instrumentos, luz lateral, derecha |
| F2 | (10A) Panel de instrumentos |
| F3 | (15A) Luces de posición, derechas |
| F4 | (15A) Faros antiniebla |
| F5 | (15A) Luz de matrícula, luz lateral, izquierda |
| F6 | (20A) Bombillas de advertencia del panel de instrumentos;
Aire acondicionado (AC). |
| F7 | (10A) Espejos laterales eléctricos |
| F8 | (10A) Sistema de audio |
| F9 | (15A)- |
| F10 | (10A) Interruptor de posición del pedal del embrague (CPP) |
| F11 | (20A) Motor del ventilador de la calefacción/AC, trasero |
| F12 | (10A) Sistema antibloqueo (ABS);
Relé de la luneta trasera calefactable; Interruptor de calefacción del asiento, conductor. |
| F13 | (9A) Relé del calentador de combustible/bomba de combustible (FP) |
| F14 | (9A) – |
| F15 | (9A) Relé de cierre centralizado, puerta del conductor |
| F 16 | (9A) – |
| F17 | (9A) – |
| F18 | (9A) – |
| F19 | (9A) Bomba del lavaparabrisas delantero – delantera, bomba del lavaparabrisas delantero – trasera |
| F20 | (9A) Interruptor eléctrico de las ventanillas, puerta del conductor, interruptor eléctrico de las ventanillas, puerta del pasajero |
| F21 | (9A) Interruptor eléctrico de las ventanillas, puerta del conductor |
| F22 | (9A) – |
Caja de fusibles en el compartimento de pasajeros (2000)
| N.º | Amperios [A] | Circuitos protegidos |
|---|---|---|
| N.º | Amperios [A] | Circuitos protegidos |
| F1 | 10 A | Unidad de control de la carrocería |
| F2 | 10 A | Unidad de control de la transmisión;
Electroimán de bloqueo de la transmisión; Panel de instrumentos; Unidad de control de la carrocería; Centro de mensajes; Control de la calefacción del aire acondicionado. |
| F3 | 15A | Luz trasera derecha;
Luz delantera derecha/posición/intermitente; Vehículo remolcado eléctrico; Caja de fusibles en el habitáculo, fusible 1. |
| F4 | 15A | Faros antiniebla |
| F5 | 15A | Luz trasera izquierda;
Iluminación de la matrícula; Interruptor de los faros; Luz delantera izquierda/posición/intermitente; Módulo del lavaparabrisas. |
| F6 | 20A | Unidad de control de la carrocería;
Centro de mensajes; Control de la calefacción del aire acondicionado; Espejo retrovisor eléctrico; Brújula/ordenador de a bordo; Limpiaparabrisas trasero. |
| F7 | 10 A | Espejos eléctricos |
| F8 | 10 A | Relé del altavoz;
Radio. |
| F9 | 10 A | Descongelador eléctrico del limpiaparabrisas |
| F10 | 10 A | Interruptor de bloqueo del embrague (transmisión manual);
Electroimán de bloqueo de la palanca selectora (transmisión automática); Relé de arranque; Controlador de la transmisión. |
| F11 | 20A | Calefacción trasera del aire acondicionado |
| F12 | 10 A | Relé de la luneta trasera calefactable;
Control de la calefacción del aire acondicionado; Interruptores de los asientos calefactables; Módulo indicador/luz diurna; Unidad de control ABS; Interruptor de las luces de marcha atrás (transmisión manual); Interruptor de posición de estacionamiento/punto muerto (transmisión automática). |
| 1 | 9A | Sensor de velocidad del vehículo;
Controlador del motor; Inmovilizador; Relé de calefacción de combustible; Relé del embrague del compresor del aire acondicionado; Caja de fusibles en el compartimento del motor, fusible 13. |
| 2 | No se usa | |
| 3 | 9A | Cierre centralizado;
Asientos eléctricos; Módulo del lavaparabrisas. |
| 4 | No se usa |
| N.º | Amperios [A] | Circuitos protegidos |
|---|---|---|
| 5 | No se usa | |
| 6 | No se usa | |
| 7 | 9A | Bombas del lavaparabrisas delantero y trasero;
Relé de la toma de accesorios. |
| 8 | 9A | Interruptor de control de las ventanillas del conductor;
Interruptor de control de las ventanillas del pasajero. |
| 9 | 9A | Interruptor de control de las ventanillas del conductor |
| 10 | No se usa | |
| R1 | Relé de desbloqueo de la puerta | |
| R2 | Relé de bloqueo de la puerta | |
| R3 | Sistema de luces diurnas;
Intermitente. |
|
| R4 | Relé de desbloqueo de la puerta del conductor | |
| R5 | Módulo del lavaparabrisas | |
| R6 | Relé de plegado eléctrico de los espejos | |
| R7 | Relé de apertura eléctrica de los espejos | |
| R8 | Relé de la luneta trasera calefactable | |
| R9 | Relé del altavoz | |
| R10 | Relé de los faros antiniebla | |
| R11 | Relé de la iluminación de bienvenida |
Chrysler Voyager (2001-2007) – esquema de fusibles
Año de fabricación: 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Fusible del encendedor de cigarrillos – Esquema de fusibles en el compartimento del motor – Fusible n.º 8/20A

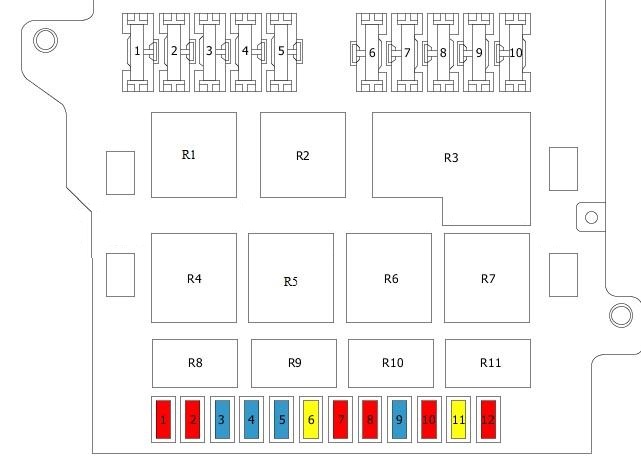

Esquema de fusibles en la cabina
Esquema de fusibles
| N.º | Amperios [A] | Descripción |
|---|---|---|
| N.º | Amperios [A] | Descripción |
| fusible 1 | 10 A | Unidad de control de la carrocería |
| fusible 2 | 10 A | Panel de instrumentos;
Unidad de control de la transmisión. |
| fusible 3 | 15A | Módulo del limpiaparabrisas;
Intermitentes; Luz de posición delantera derecha/intermitente. |
| fusible 4 | 15A | Faros antiniebla |
| fusible 5 | 15A | Módulo del limpiaparabrisas;
Luz de posición delantera izquierda/intermitente; Iluminación de la matrícula; Interruptor de los faros. |
| fusible 6 | 20A | Centro de mensajes;
Control de la calefacción del aire acondicionado; Motor del limpiaparabrisas trasero. |
| fusible 7 | 10 A | Espejos eléctricos |
| fusible 8 | 10 A | Relé del altavoz |
| fusible 9 | 15A | Descongelador eléctrico del limpiaparabrisas |
| fusible 10 | 10 A | Radio |
| fusible 11 | 20A | Calefacción del aire acondicionado trasero |
| fusible 12 | 10 A | Relé de la luneta trasera calefactable;
Espejo retrovisor eléctrico; Luz intermitente; Sistema de luces diurnas. |
| R1 | Relé de desbloqueo de la puerta | |
| R2 | Relé de bloqueo de la puerta | |
| R3 | Sistema de luces diurnas;
Intermitentes. |
|
| R4 | Relé de desbloqueo de la puerta del conductor |
| N.º | Amperios [A] | Descripción |
|---|---|---|
| R5 | Módulo del limpiaparabrisas | |
| R6 | Relé de plegado eléctrico de los espejos | |
| R7 | Relé de extensión eléctrica de los espejos | |
| R8 | Relé de la luneta trasera calefactable | |
| R9 | Relé del altavoz | |
| R10 | Relé de los faros antiniebla | |
| R11 | Relé de iluminación de confort | |
| 1 | 9A | Relé de la bomba de combustible;
Relé de reserva; Relé del embrague del compresor del aire acondicionado; Unidad de control del motor (PCM); Solenoide de recirculación de gases de escape; Solenoide de ventilación de vapores; Esquema de fusibles en el compartimento del motor, fusible 27. |
| 2 | ||
| 3 | 9A | Motor de la cerradura del portón trasero;
Contacto de la puerta corredera, trasera izquierda. |
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 9A | Bombas del lavaparabrisas delantero y trasero;
Relé de la toma de accesorios. |
| 8 | 9A | Interruptor, ventanilla izquierda eléctrica |
| 9 | 9A | Interruptor, ;
Interruptor, ventanilla derecha eléctrica. |
| 10 |

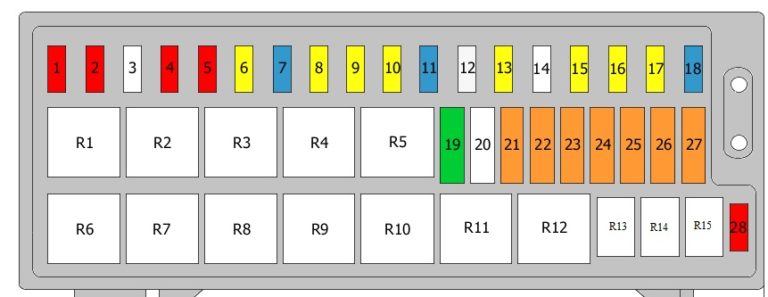

Esquema de fusibles en el compartimento del motor.
Fusible 1
Controlador del airbag – 10,0 A
Fusible 2
Controlador del airbag – 10,0 A
Fusible 3
Fusible de reserva
Fusible 4
Faro con luces de cruce izquierda – 10,0 A
Fusible 5
Faro con luces de cruce derecha – 10,0 A
Fusible 6
Relé de los faros antiniebla
Faro con luces de cruce izquierda – 20,0 A
Fusible 7
Faro con luces de cruce derecha
Faros derechos – 15,0 A
Fusible 8
Encendedor de cigarrillos
20,0 A
Fusible 9
Bocina
Relé de la bocina – 20,0 A
Fusible 10
Esquema de fusibles en la cabina – 20,0 A
Fusible 11
Relé del embrague del compresor del aire acondicionado – 15,0 A
Fusible 12
Unidad de control ABS – 25,0 A
Fusible 13
Interruptor de las luces de freno
20,0 A
Fusible 14
Fusible/relé de reserva
Fusible 15
Relé de control de la transmisión
20,0 A
Fusible 16
Relé de la bomba de combustible
Unidad de control del sistema de transmisión (PCM)
20,0 A
Fusible 17
Relé de apagado automático
20,0 A
Fusible 18
Espejos eléctricos
Esquema de fusibles en la cabina
15,0 A
Fusible 19
Relé del limpiaparabrisas
30,0 A
Fusible 20
No utilizado
Fusible 21
Relé del motor del ventilador delantero
40,0 A
Fusible 22
Relé de luces de posición
40,0 A
Fusible 23
Interruptor de encendido
Relé del motor de arranque
40,0 A
Fusible 24
Relé 1 del ventilador de refrigeración
Relé 2 del ventilador de refrigeración
40,0 A
Fusible 25
Controlador ABS
40,0 A
Fusible 26
Cierre centralizado
Esquema de fusibles en la cabina
40,0 A
Fusible 27
Luneta trasera calefactable
Esquema de fusibles en la cabina
40,0 A
Fusible 28
Asientos con memoria
Módulo de espejos eléctricos
Esquema de fusibles en la cabina
10,0 A
Relé R1
Relé del encendedor de cigarrillos
Toma de accesorios
Relé R2
Relé de limpiaparabrisas altos/bajos
Relé R3
Relé del limpiaparabrisas
Relé R4
Relé principal del cableado
Relé R5
Relé del cableado de los faros
Relé R6
Relé de reserva
Relé R7
Relé de la bocina
Relé R8
Relé del embrague del compresor del aire acondicionado
Relé R9
Relé de reserva
Relé R10
Relé del motor del ventilador delantero
Relé R11
Relé de arranque
Relé R12
Relé de luces de posición
Relé R13
Relé de control de la transmisión
Relé R14
Relé de la bomba de combustible
Relé adicional, bomba de combustible
Relé R15
Relé de apagado automático.
Esquema de fusibles y relés – Chrysler Voyager
Se aplica a vehículos nuevos en los años:
2008.

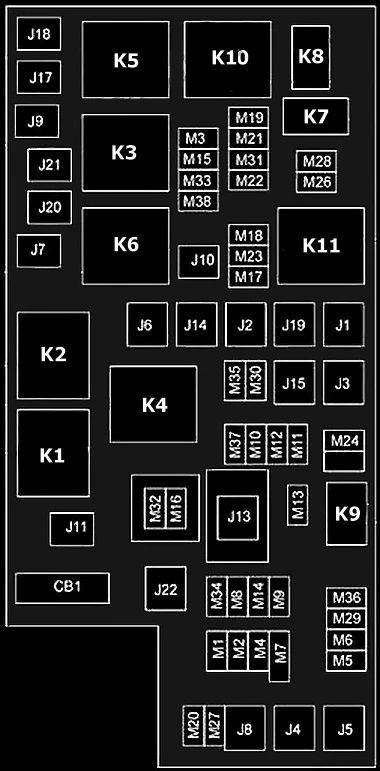

El módulo de alimentación totalmente integrado (TIPM) se encuentra en el compartimento del motor cerca de la batería.
Contiene fusibles de cartucho y mini fusibles. La etiqueta de identificación de cada elemento puede estar impresa o grabada en el lado interior de la tapa. Los números dentro de la tapa del TIPM corresponden a la siguiente tabla.
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
| J1 | 40 A verde | — | Asiento eléctrico plegable |
| J2 | 30 Amp rosa | — | Módulo de puerta |
| J3 | 40 A verde | — | Módulo de puerta trasera (nodo de puerta trasera) |
| J4 | 25 Amp natural | — | Nodo de puerta del conductor |
| J5 | 25 Amp natural | — | Nodo de puerta del pasajero |
| J6 | 40 A verde | — | Bomba del sistema antibloqueo (ABS)/ESP |
| J7 | 30 Amp rosa | — | Válvula del sistema antibloqueo (ABS) |
| J8 | 40 A verde | — | Asiento con memoria de alimentación (si está presente) |
| J9 | 40 A verde | — | Motor PZEV/combustible variable |
| J10 | 30 Amp rosa | — | Relé del limpiaparabrisas de los faros/válvula de ajuste manual |
| J11 | 30 Amp rosa | — | Módulo de puerta corredera con alimentación |
| J13 | 60 A amarillo | — | Consumo después de apagar el encendido (IOD) — principal |
| J14 | 40 A verde | — | Calentador de la ventana trasera |
| J15 | 30 Amp rosa | — | Ventilador trasero |
| J17 | 40 A verde | — | Electroimán del motor de arranque |
| J18 | 20 A amarillo | — | Módulo de control del sistema de propulsión (PCM) Rango de transmisión |
| J19 | 60 A amarillo | — | Ventilador del radiador |
| J20 | 30 Amp rosa | — | Limpiaparabrisas delantero |
| J21 | 20 A amarillo | — | Boquillas delanteras/traseras |
| J22 | 25 Amp natural | — | Módulo de techo solar |
| M1 | 15 A azul | Luz de freno central superior (CHMSL)/interruptor de freno | |
| M2 | — | 20 A amarillo | Iluminación del remolque |
| M3 | — | 20 A amarillo | — |
| M4 | — | 10 A rojo | Remolque |
| M5 | — | 25 Amp natural | Inversor |
| M6 | — | 20 A amarillo | — |
| M7 | — | 20 A amarillo | En el punto de alimentación n.º 2 (SELECCIÓN BATT/ACC) |
| M8 | — | 20 A amarillo | Asiento delantero calefactable (si está presente) |
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| M9 | — | 20 A amarillo | Asiento trasero calefactable (si está presente) |
| M10 | 20 A amarillo | Desactivación de encendido — sistema de entretenimiento del vehículo (IOD-VES), receptor de audio satelital digital (SDARS), DVD, módulo manos libres (HFM), mecanismo universal de apertura de puertas de garaje (UGDO), luz de cortesía (VANITY LP) | |
| M11 | 10 A rojo | (consumo después de apagar el encendido) IOD-HVAC/ATC, MW SENSR, lámpara bajo el capó (UH LMP) | |
| M12 | — | 30 A verde | Amplificador (AMP) |
| M13 | 20 A amarillo | Nodo de encendido en la cabina (IOD-CCN). Módulo de control inalámbrico (WCM), bocina, módulo de tiempo (CLK MOD), interruptor multifunción (MULTI-FCTN SW) | |
| M14 | — | 20 A amarillo | Remolque (solo exportación) |
| M15 | — | 20 A amarillo | COL MOD, IR SNS, ventilación del calentador, aire acondicionado/control automático de temperatura (HVAC/ATC), espejo retrovisor (RR VW MIR), nodo de cabina (CCN), interruptor de la caja de transferencia (T-CASE SW), RUN/ST, interruptor multifunción (MULTIFTCN SW), monitor de presión de neumáticos (TPM), módulo de bujías (GLW PLG MOD) — solo para exportación diésel |
| M16 | 10 A rojo | Controlador de dispositivos de retención de pasajeros/módulo de clasificación de pasajeros (ORC/OCM) | |
| M17 | — | 15 A azul | Luz trasera izquierda/iluminación de matrícula/estacionamiento (LT-TAIL/LIC/PRK LMP) |
| M18 | 15 A azul | Luz trasera derecha/estacionamiento/funcionamiento (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 Amp Natural | Desactivación automática (ASD #1 y #2) |
| M20 | 15 A azul | Iluminación interior del nodo de cabina (CCN INT LIGHT), grupo de interruptores (SW BANK), módulo de control de dirección (SCM) | |
| M21 | — | 20 A amarillo | Desactivación automática (ASD #3) |
| M22 | — | 10 A rojo | Bocina derecha (Bocina RT (alta/baja) |
| M23 | — | 10 A rojo | Bocina izquierda (Bocina LT (alta/baja) |
| M24 | — | 25 Amp Natural | Limpiaparabrisas trasero |
| M25 | 20 A amarillo | Bomba de combustible (FUEL PUMP), bomba de elevación diésel (DSL LIFT PUMP) – solo para exportación | |
| M26 | 10 A rojo | Interruptor de alimentación del espejo (PWR MIRR SW), interruptor de la ventanilla del conductor (DRVR WIND SW) | |
| M27 | 10 A rojo | Interruptor de encendido (IGN SW), módulo de ventanilla (WIN MOD) | |
| M28 | 10 A rojo | Controlador de nueva generación (NGC), canal de transmisión (TRANS FEED), J1962 | |
| M29 | — | 10 A rojo | Módulo de clasificación de pasajeros (OCM) |
| M30 | 15 A azul | Módulo del limpiaparabrisas trasero (RR WIPER MOD), espejo plegable eléctrico (PWR FOLD MIR) | |
| M31 | — | 20 A amarillo | Luces de marcha atrás (LUCI B/U) |
| M32 | 10 A rojo | Controlador de dispositivos de retención de pasajeros (ORC), TT EUROPE | |
| M33 | 10 A rojo | Controlador de nueva generación (NGC), controlador global del motor del sistema de propulsión (GPEC) | |
| M34 | 10 A rojo | Asistente de estacionamiento (PRK ASST). Ventilación del calentador, módulo de aire acondicionado (HVAC MOD), lavaparabrisas (HDLP WASH), brújula (COMPAS) | |
| M35 | — | 10 A rojo | Espejos calefactables |
| M36 | — | 20 A amarillo | En el punto de alimentación n.º 3 (BATT) |
| M37 | 10 A rojo | Sistema antibloqueo (ABS), programa electrónico de estabilidad (ESP), interruptor de la luz de freno (STP LP SW), control de la bomba de combustible | |
| M38 | — | 25 Amp Natural | Motores de bloqueo/desbloqueo (LOCK/UNLOCK MTRS) |
Los espejos con calefacción, la toma de corriente en el panel de instrumentos inferior y la consola central extraíble, cuando están en la posición delantera, están equipados con fusibles de reinicio automático que solo pueden ser asistidos por un distribuidor autorizado. Los asientos ajustables eléctricamente están protegidos por un fusible de 30 A ubicado debajo del asiento del conductor. Las ventanillas eléctricas están protegidas por un fusible automático de 25 A ubicado debajo del salpicadero cerca de la columna de dirección. En caso de pérdida temporal o permanente de estos sistemas, póngase en contacto con un distribuidor autorizado para obtener ayuda.
Diagrama de fusibles y relés – Chrysler Voyager
Se aplica a vehículos nuevos en los años:
2009.
El módulo de potencia totalmente integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Contiene fusibles de cartucho y minifusibles. La etiqueta de identificación de cada elemento puede estar impresa o grabada en el lado interior de la cubierta. Los números dentro de la cubierta del TIPM corresponden a la siguiente tabla.
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
| J1 | 40 A verde | — | Asiento eléctrico plegable |
| J2 | 30 A rosa | — | Módulo de puerta trasera |
| J3 | 30 A rosa | — | Módulo de puerta trasera (nodo de puerta trasera) |
| J4 | 25 A natural | — | Nodo de puerta del conductor |
| J5 | 25 A natural | — | Nodo de puerta del pasajero |
| J6 | 40 A verde | Bomba del sistema antibloqueo (ABS)/ESP | |
| J7 | 30 A rosa | Válvula del sistema antibloqueo (ABS)/ESP | |
| J8 | 40 A verde | — | Asiento con memoria de potencia (si está presente) |
| J9 | 40 A verde | — | Motor PZEV/combustible variable |
| J10 | 30 A rosa | — | Relé del limpiaparabrisas/válvula de sintonización del colector |
| J11 | 30 A rosa | — | Módulo de puerta corredera eléctrica/relé de bloqueo Thatcham |
| J13 | 60 A amarillo | — | Consumo después de apagado de encendido (IOD) – principal |
| J14 | 40 A verde | — | Calentador de ventana trasera |
| J15 | 30 A rosa | — | Ventilador trasero |
| J17 | 40 A verde | — | Electroimán del motor de arranque |
| J18 | 20 A azul | Módulo de control del sistema de propulsión (PCM) Transmisión Gamma | |
| J19 | 60 A amarillo | — | Ventilador del radiador |
| J20 | 30 A rosa | — | Limpiaparabrisas delantero |
| J21 | 20 A azul | — | Pulverizador delantero/trasero |
| J22 | 25 A natural | — | Módulo de techo corredizo |
| M1 | 15 A azul | Luz de freno superior central (CHMSL)/interruptor de freno | |
| M2 | — | — | — |
| M3 | — | 20 A amarillo | Fusible de repuesto |
| M4 | — | 10 A rojo | Remolque |
| M5 | — | 25 A natural | Inversor |
| M6 | — | 20 A amarillo | En el punto de alimentación n.º 1 (ACC), sensor de lluvia |
| M7 | 20 A amarillo | En el punto de alimentación n.º 2 (SELECCIÓN BATT/ACC) | |
| M8 | — | 20 A amarillo | Asiento delantero calefactado (si está presente) |
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | — | 20 A amarillo | Asiento trasero calefactado (si está presente) |
| M10 | 15 A azul | Desactivación de encendido — sistema de entretenimiento del vehículo (IOD-VES), receptor de audio satelital digital (SDARS), DVD, módulo manos libres (HFM), mecanismo universal de apertura de puertas de garaje (UGDO), luz de espejo (VANITY LP), módulo de transmisión de video | |
| M11 | — | 10 A rojo | (consumo después de apagado de encendido) IOD-HVAC/ATC |
| M12 | — | 30 A verde | Amplificador (AMP)/Radio |
| M13 | 20 A amarillo | Consumo después de apagado de encendido — nodo de cabina (IOD-CCN), sirena, módulo de reloj (CLK MOD), interruptor multifunción (MULTI-FCTN SW)/ITM | |
| M14 | — | 20 A amarillo | Fusible de repuesto |
| M15 | — | 20 A amarillo | Espejo retrovisor (RR VW MIR), nodo de cabina (CCN), interruptor multifunción (MULTIFTCN SW), monitor de presión de neumáticos (TPM), módulo de bujías (GLW PLG MOD) — solo para exportación diésel, grupo de transmisión (efecto Hall), reducción de ruido (ANC) |
| M16 | 10 A rojo | Controlador de dispositivos de retención de pasajeros/módulo de clasificación de pasajeros (ORC/OCM) | |
| M17 | 15 A azul | Luz trasera izquierda/iluminación de matrícula/estacionamiento (LT-TAIL/LIC/PRK LMP), luces diurnas | |
| M18 | 15 A azul | Luz trasera derecha/estacionamiento/para conducir (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 A natural | Desactivación automática (ASD #1 y #2) |
| M20 | — | 15 A azul | Iluminación interior del nodo de cabina (CCN INT LIGHT), grupo de interruptores (SW BANK), módulo de control del sistema de dirección (SCM), volante de interruptores |
| M21 | — | 20 A amarillo | Desactivación automática (ASD #3) |
| M22 | — | 10 A rojo | Bocina derecha (Bocina RT (alta/baja) |
| M23 | — | 10 A rojo | Bocina izquierda (Bocina LT (alta/baja) |
| M24 | — | 25 A natural | Limpiaparabrisas trasero |
| M25 | 20 A amarillo | Bomba de combustible (FUEL PUMP), bomba de elevación diésel (DSL LIFT PUMP) — solo para exportación | |
| M26 | 10 A rojo | Interruptor de espejo eléctrico (PWR MIRR SW), interruptor de ventana del conductor (DRVR WIND SW) | |
| M27 | 10 A rojo | Interruptor de encendido (IGN SW), módulo de ventana (WIN MOD), PEM. Bloqueo de columna de dirección | |
| M28 | 10 A rojo | Controlador de nueva generación (NGC), PCM, alimentación de transmisión (TRANS FEED), TCM | |
| M29 | 10 A rojo | Módulo de clasificación de pasajeros (OCM) | |
| M30 | 15 A azul | Módulo de limpiaparabrisas trasero (RR WIPER MOD), espejo plegable eléctrico (PWR FOLD MIR), cable de diagnóstico J1962 | |
| M31 | — | 20 A amarillo | Luces de marcha atrás (LAMPY B/U) |
| M32 | 10 A rojo | Controlador de dispositivos de retención de pasajeros (ORC), TT EUROPE | |
| M33 | 10 A rojo | Controlador de nueva generación (NGC), Controlador de motor Global Powertrain (GPEC), TCM | |
| M34 | 10 A rojo | Asistente de estacionamiento (PRK ASST), ventilación de calefacción, módulo de aire acondicionado (HVAC MOD), lavado de faros (HDLP WASH), brújula (COMPAS), sensor infrarrojo, cámara trasera, luces de puerta, linterna, AHLM, relé diésel, calefacción de cabina, ventilador de radiador – diésel | |
| M35 | — | 10 A rojo | Espejos calefactados |
| M36 | — | 20 A amarillo | En el punto de alimentación n.º 3 (BATT) |
| M37 | 10 A rojo | Sistema antibloqueo (ABS), programa electrónico de estabilidad (ESP), interruptor de luz de freno (STP LP SW), control de bomba de combustible Rly Hi | |
| M38 | 25 A natural | Motores de bloqueo/desbloqueo de puertas (bloqueo/desbloqueo MTRS), motores de bloqueo/desbloqueo de portón trasero |
Los espejos con calefacción, la toma de corriente en el panel de instrumentos inferior y la consola central extraíble en la posición delantera están equipados con fusibles de reinicio automático que solo pueden ser asistidos por un distribuidor autorizado. Los asientos ajustables eléctricamente están protegidos por un fusible de 30 A ubicado debajo del asiento del conductor. Las ventanas eléctricas están protegidas por un interruptor automático de 25 A ubicado debajo del tablero de instrumentos cerca de la columna de dirección. En caso de pérdida temporal o permanente de estos sistemas, comuníquese con un distribuidor autorizado para obtener ayuda.
Diagrama de fusibles y relés – Chrysler Voyager
Se aplica a vehículos nuevos en los años:
2010.
El módulo de potencia totalmente integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Contiene fusibles de cartucho y minifusibles. La etiqueta de identificación de cada elemento puede estar impresa o grabada en el lado interior de la cubierta. Los números dentro de la cubierta del TIPM corresponden a la tabla siguiente.
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
| J1 | 40 A verde | — | Asiento eléctrico plegable |
| J2 | 30 A rosa | — | Módulo de puerta trasera |
| J3 | 30 A rosa | Módulo de puerta trasera (nodo de puerta trasera) | |
| J4 | 25 A natural | — | Nodo de puerta del conductor |
| J5 | 25 A natural | — | Nodo de puerta del pasajero |
| J6 | 40 A verde | Bomba de frenos antibloqueo/sistema de control de estabilidad | |
| J7 | 30 A rosa | — | Válvula de frenos antibloqueo/sistema de control de estabilidad |
| J8 | 40 A verde | — | Asiento con memoria eléctrica – si está presente |
| J9 | 40 A verde | Emisiones de vehículo de motor de cero parcial/combustible flexible | |
| J10 | 30 A rosa | Relé del limpiaparabrisas/válvula de sintonización del colector | |
| J11 | 30 A rosa | Módulo de puerta corredera eléctrica / alimentación del relé de bloqueo del módulo antirrobo | |
| J13 | 60 A amarillo | Consumo después de apagado de encendido (IOD) – Principal | |
| J14 | 40 A verde | — | Calentador de ventana trasera |
| J15 | 30 A rosa | — | Ventilador trasero |
| J17 | 40 A verde | — | Electroimán del motor de arranque |
| J18 | 20 A azul | Módulo de control del sistema de transmisión, rango de transmisión | |
| J19 | 60 A amarillo | — | Ventilador del radiador |
| J20 | 30 A rosa | — | Limpiaparabrisas delantero |
| J21 | 20 A azul | — | Lavaparabrisas delantero/trasero |
| J22 | 25 A natural | — | Módulo de techo corredizo |
| M1 | — | 15 A azul | Luz de freno trasera central/interruptor de freno |
| M2 | — | — | — |
| M3 | — | 20 A amarillo | Fusible de repuesto |
| M4 | — | 10 A rojo | Remolque |
| M5 | — | 25 A natural | Inversor |
| M6 | — | 20 A amarillo | En el punto de alimentación n.º 1 (ACC), sensor de lluvia |
| M7 | — | 20 A amarillo | En el punto de alimentación n.º 2 (SELECCIÓN BATT/ACC) |
| M8 | — | 20 A amarillo | Asiento delantero calefactado – si está presente |
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | 20 A amarillo | Asiento trasero calefactado – si está presente | |
| M10 | 15 A azul | Desactivación de encendido – sistema de video, radio satelital, DVD, módulo manos libres, mecanismo universal de apertura de puertas de garaje, luz de vanidad, módulo de transmisión de video en tiempo real | |
| M11 | — | 10 A rojo | Consumo después de apagado de encendido – sistema de control de clima |
| M12 | — | 30 A verde | Amplificador (AMP)/Radio |
| M13 | 20 A amarillo | Consumo después de apagado de encendido — conjunto de intermitentes, sirena, módulo de reloj, interruptor multifunción/ITM | |
| M14 | — | 20 A amarillo | Fusible de repuesto |
| M15 | 20 A amarillo | Espejo, conjunto de intermitentes, interruptor multifunción, monitor de presión de neumáticos, módulo de bujías – exportación solo para diésel, interruptor AssyShifter (efecto Hall), reducción de ruido acústico | |
| M16 | 10 A rojo | Módulo de airbag/módulo de clasificación de pasajeros | |
| M17 | 15 A azul | Luz trasera izquierda/iluminación de matrícula/estacionamiento, luces de posición | |
| M18 | 15 A azul | Luz trasera derecha/luces de posición/luces de posición | |
| M19 | 25 A natural | Desactivación automática n.º 1 y n.º 2 | |
| M20 | 15 A azul | Iluminación interior del conjunto de intermitentes, grupo de interruptores, módulo de columna de dirección, volante de interruptores | |
| M21 | — | 20 A amarillo | Desactivación automática n.º 3 |
| M22 | — | 10 A rojo | Bocina derecha (alta/baja) |
| M23 | — | 10 A rojo | Bocina izquierda (alta/baja) |
| M24 | — | 25 A natural | Limpiaparabrisas trasero |
| M25 | 20 A amarillo | Bomba de combustible, bomba de elevación diésel – solo para exportación | |
| M26 | — | 10 A rojo | Interruptor de espejo eléctrico, interruptor de ventana del conductor |
| M27 | 10 A rojo | Interruptor de encendido, módulo de control inalámbrico, módulo de acceso sin llave, bloqueo de columna de dirección | |
| M28 | 10 A rojo | Módulo de control del sistema de transmisión, alimentación de transmisión, módulo de control de transmisión | |
| M29 | — | 10 A rojo | Módulo de clasificación de pasajeros |
| M30 | 15 A azul | Módulo de limpiaparabrisas trasero, espejo plegable eléctrico, cable de diagnóstico J1962 | |
| M31 | — | 20 A amarillo | Luces de marcha atrás |
| M32 | — | 10 A rojo | Módulo de airbag, TT EUROPA |
| M33 | 10 A rojo | Módulo de control del sistema de transmisión, módulo de control de transmisión | |
| M34 | 10 A rojo | Asistencia de estacionamiento, módulo de sistema de aire acondicionado de calefacción, lavador de faros, brújula, sensor infrarrojo, cámara trasera, luces de puerta FT Drv/pass, linterna, AHLM, relé de calefacción de cabina diésel, ventilador con radio diésel | |
| M35 | — | 10 A rojo | Espejos calefactados |
| M36 | — | 20 A amarillo | Punto de alimentación n.º 3 |
| M37 | 10 A rojo | Sistema antibloqueo, sistema de control de estabilidad, interruptor de luces de freno, control de bomba de combustible Rly Hi Control | |
| M38 | 25 A natural | Motores de bloqueo/desbloqueo de puertas, motores de bloqueo/desbloqueo de portón trasero |
Los espejos con calefacción, el punto de alimentación en el panel de instrumentos inferior y la consola central extraíble en la posición delantera están equipados con fusibles de reinicio automático que solo pueden ser asistidos por un distribuidor autorizado. Los asientos ajustables eléctricamente están protegidos por un fusible de 30 A ubicado debajo del asiento del conductor. Las ventanas eléctricas están protegidas por un interruptor automático de 25 A ubicado debajo del tablero de instrumentos cerca de la columna de dirección. En caso de pérdida temporal o permanente de estos sistemas, comuníquese con un distribuidor autorizado para obtener ayuda.
Diagrama de fusibles y relés – Chrysler Voyager
Se aplica a vehículos nuevos en los años:
2011.
El módulo de potencia totalmente integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Contiene fusibles de cartucho y minifusibles. La etiqueta que identifica cada elemento puede estar impresa o grabada en el lado interior de la cubierta. Los números dentro de la cubierta del TIPM corresponden a la tabla siguiente.
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
| J1 | 40 A verde | — | Asiento eléctrico plegable |
| J2 | 30 A rosa | — | Módulo de puerta trasera |
| J3 | 30 A rosa | — | Módulo de puerta trasera (nodo de puerta trasera) |
| J4 | 25 A natural | — | Nodo de puerta del conductor |
| J5 | 25 A natural | — | Nodo de puerta del pasajero |
| J6 | 40 A verde | Bomba de frenos antibloqueo/sistema de control de estabilidad | |
| J7 | 30 A rosa | – | Válvula de frenos antibloqueo/sistema de control de estabilidad |
| J8 | 40 A verde | — | Asiento con memoria de potencia – si está presente |
| J9 | 40 A verde | Emisiones de vehículo de motor de cero parcial/combustible flexible | |
| J10 | 30 A rosa | Relé del limpiaparabrisas/válvula de sintonización del colector | |
| J11 | 30 A rosa | Módulo de puerta corredera eléctrica/conexión del relé del módulo antirrobo | |
| J13 | 60 A amarillo | — | Consumo después de apagado de encendido (IOD) – principal |
| J14 | 40 A verde | — | Desempañador de ventana trasera |
| J15 | 30 A rosa | — | Ventilador delantero |
| J17 | 40 A verde | — | Electroimán del motor de arranque |
| J18 | 20 A azul | — | Módulo de control del sistema de transmisión, rango de transmisión |
| J19 | 60 A amarillo | — | Ventilador del radiador |
| J20 | 30 A rosa | — | Limpiaparabrisas delantero |
| J21 | 20 A azul | — | Limpiaparabrisas delantero/trasero |
| J22 | 25 A natural | — | Módulo de techo corredizo |
| M1 | — | 15 A azul | Luz de freno trasera central/interruptor de freno |
| M2 | — | — | — |
| M3 | — | 20 A amarillo | Fusible de repuesto |
| M4 | — | 10 A rojo | Remolque |
| M5 | — | 25 A natural | Inversor |
| M6 | — | 20 A amarillo | En el punto de alimentación n.º 1 (ACC), sensor de lluvia |
| M7 | — | 20 A amarillo | En el punto de alimentación n.º 2 (SELECCIÓN BATT/ACC) |
| M8 | — | 20 A amarillo | Asiento delantero calefactado – si está presente |
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | — | 20 A amarillo | Asiento trasero calefactado – si está presente |
| M10 | 15 A azul | Desactivación de encendido – sistema de video, radio satelital, DVD, módulo manos libres, mecanismo universal de apertura de puertas de garaje, luz de vanidad, módulo de transmisión de video | |
| M11 | 10 A rojo | Consumo después de apagado de encendido – sistema de aire acondicionado | |
| M12 | — | 30 A verde | Amplificador (AMP)/Radio |
| M13 | 20 A amarillo | Consumo después de apagado de encendido – panel de instrumentos, sirena, módulo de reloj, controlador multifunción/ITM | |
| M14 | — | 20 A amarillo | Fusible de repuesto |
| M15 | 20 A amarillo | Espejo, panel de instrumentos, controlador multifunción, monitor de presión de neumáticos, módulo de bujías – solo para exportación de motores diésel, palanca de cambios (efecto Hall), reducción de ruido acústico | |
| M16 | 10 A rojo | Módulo de airbag/módulo de clasificación de pasajeros | |
| M17 | 15 A azul | Luz trasera izquierda / iluminación de matrícula / luz de estacionamiento, luz de posición | |
| M18 | — | 15 A azul | Luz trasera derecha/luz de estacionamiento/luz de posición |
| M19 | — | 25 A natural | Desactivación automática n.º 1 y n.º 2 |
| M20 | 15 A azul | Iluminación interior del panel de instrumentos, grupo de interruptores, módulo de columna de dirección, volante de interruptores | |
| M21 | — | 20 A amarillo | Desactivación automática n.º 3 |
| M22 | — | 10 A rojo | Bocina derecha (alta/baja) |
| M23 | — | 10 A rojo | Bocina izquierda (alta/baja) |
| M24 | — | 25 A natural | Limpiaparabrisas trasero |
| M25 | 20 A amarillo | Bomba de combustible, bomba de elevación diésel – solo para exportación | |
| M26 | — | 10 A rojo | Interruptor de espejo eléctrico, interruptor de ventana del conductor |
| M27 | 10 A rojo | Interruptor de encendido, módulo de control inalámbrico, módulo de acceso sin llave, bloqueo de columna de dirección | |
| M28 | 10 A rojo | Módulo de control del sistema de transmisión, alimentación de transmisión, módulo de control de transmisión | |
| M29 | — | 10 A rojo | Módulo de clasificación de pasajeros |
| M30 | 15 A azul | Módulo de limpiaparabrisas trasero, espejo plegable eléctrico, cable de diagnóstico J1962 | |
| M31 | — | 20 A amarillo | Luces de marcha atrás |
| M32 | — | 10 A rojo | Módulo de airbag, TT EUROPA |
| M33 | 10 A rojo | Módulo de control del sistema de transmisión, módulo de control de transmisión | |
| M34 | 10 A rojo | Asistencia de estacionamiento, módulo de sistema de aire acondicionado de calefacción, lavador de faros, brújula, sensor infrarrojo, cámara trasera, luces de puerta FT Drv/Pass, lámpara, AHLM, relé de calefacción de cabina diésel, ventilador con radio diésel | |
| M35 | — | 10 A rojo | Espejos calefactados |
| M36 | — | 20 A amarillo | Punto de alimentación n.º 3 |
| M37 | 10 A rojo | Sistema antibloqueo, sistema de control de estabilidad, interruptor de luces de freno, control de bomba de combustible Rly Hi Control | |
| M38 | 25 A natural | Motores de bloqueo/desbloqueo de puertas, motores de bloqueo/desbloqueo de portón trasero |
Los espejos con calefacción, el punto de alimentación en el panel de instrumentos inferior y la consola central extraíble en la posición delantera están equipados con fusibles de reinicio automático que solo pueden ser asistidos por un distribuidor autorizado. Los asientos ajustables eléctricamente están protegidos por un fusible de 30 A ubicado debajo del asiento del conductor. Las ventanas eléctricas están protegidas por un interruptor automático de 25 A ubicado debajo del tablero de instrumentos cerca de la columna de dirección. En caso de pérdida temporal o permanente de estos sistemas, comuníquese con un distribuidor autorizado para obtener ayuda.
Diagrama de fusibles y relés – Chrysler Voyager
Se aplica a vehículos nuevos en los años:
2012.
El módulo de potencia totalmente integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Contiene fusibles de cartucho y minifusibles. La etiqueta que identifica cada elemento puede estar impresa o grabada en el lado interior de la cubierta. Los números dentro de la cubierta del TIPM corresponden a la tabla siguiente.
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
| J1 | 40 A verde | — | Asiento eléctrico plegable |
| J2 | 30 A rosa | — | Módulo de puerta trasera |
| J3 | 30 A rosa | — | Módulo de puerta trasera |
| J4 | 25 A natural | — | Nodo de puerta del conductor |
| J5 | 25 A natural | — | Nodo de puerta del pasajero |
| J6 | 40 A verde | Bomba de frenos antibloqueo/sistema de control de estabilidad | |
| J7 | 30 A rosa | Válvula de frenos antibloqueo/sistema de control de estabilidad | |
| J8 | 40 A verde | — | Asiento con memoria de potencia – si está presente |
| J9 | 40 A verde | Motor de vehículo de emisiones parcialmente cero/combustible flexible – si está presente | |
| J10 | 30 A rosa | Válvula de lavaparabrisas/codo del colector – si está presente | |
| J11 | 30 A rosa | Módulo de puerta corredera/módulo antirrobo – si está presente | |
| J12 | 30 A rosa | Ventilador trasero HVAC, motor del ventilador del radiador | |
| J13 | 60 A amarillo | — | Drenaje después de apagado de encendido (IOD) – principal |
| J14 | 40 A verde | — | Calefacción de ventana trasera |
| J15 | 40 A verde | — | Ventilador delantero |
| J17 | 40 A verde | — | Electroimán del motor de arranque |
| J18 | 20 A azul | — | Módulo de control del sistema de transmisión, rango de transmisión |
| J19 | 60 A amarillo | — | Ventilador del radiador |
| J20 | 30 A rosa | — | Limpiaparabrisas delantero |
| J21 | 20 A azul | — | Lámpara de luz delantera/trasera |
| J22 | 25 A natural | — | Módulo de techo practicable |
| M1 | — | 15 A azul | Luz de freno trasera central/interruptor de freno |
| M2 | 20 A amarillo | Iluminación de remolque, luces antiniebla delanteras, sensor de batería inteligente (IBS) | |
| M3 | 20 A amarillo | Bloqueo del eje delantero/trasero, motor de la bomba de vacío | |
| M4 | — | 10 A rojo | Remolque |
| M5 | — | 25 A natural | Inversor |
| M6 | 20 A amarillo | Fuente de alimentación n.º 1 (ACC), sensor de lluvia, encendedor de cigarrillos (panel de instrumentos o consola trasera) | |
| M7 | 20 A amarillo | Fuente de alimentación n.º 2 (SELECCIÓN BATT/ACC) – Asiento central o con consola trasera | |
| M8 | — | 20 A amarillo | Asiento delantero calefactado – si está presente |
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | — | 20 A amarillo | Asiento trasero calefactado – si está presente |
| M10 | 15 A azul | Desconexión de alimentación – sistema de video, radio satelital, DVD, módulo manos libres, mecanismo universal de apertura de puertas de garaje, luz de vanidad, módulo de transmisión de video – si está presente | |
| M11 | — | 10 A rojo | Sistema de aire acondicionado |
| M12 | — | 30 A verde | Amplificador/Radio |
| M13 | 20 A amarillo | Conjunto de intermitentes, sirena, módulo de reloj, interruptor multifunción – según el equipamiento | |
| M14 | — | 20 A amarillo | Remolque – si está presente |
| M15 | 20 A amarillo | Espejo retrovisor, conjunto de intermitentes, interruptor multifunción, monitor de presión de neumáticos, módulo de bujías – si está presente | |
| M16 | 10 A rojo | Módulo de airbag/módulo de clasificación de pasajeros | |
| M17 | 15 A azul | Luz trasera izquierda/iluminación de matrícula/iluminación de estacionamiento, luces diurnas | |
| M18 | — | 15 A azul | Luz trasera derecha/iluminación de estacionamiento/luces diurnas |
| M19 | — | 25 A natural | Sistema de transmisión |
| M20 | 15 A azul | Iluminación interior del conjunto de intermitentes, grupo de interruptores, módulo de columna de dirección, interruptores del volante | |
| M21 | — | 20 A amarillo | Sistema de transmisión |
| M22 | — | 10 A rojo | Bocina |
| M23 | — | 10 A rojo | Bocina |
| M24 | — | 25 A natural | Limpiaparabrisas trasero |
| M25 | 20 A amarillo | Bomba de combustible, bomba de elevación diésel – si está presente | |
| M26 | 10 A rojo | Interruptor de espejo eléctrico, interruptor de ventana del conductor | |
| M27 | 10 A rojo | Módulo de control inalámbrico, módulo de acceso sin llave | |
| M28 | — | 10 A rojo | Sistema de transmisión, módulo de control de transmisión |
| M29 | — | 10 A rojo | Módulo de clasificación de pasajeros |
| M30 | — | 15 A azul | Módulo de limpiaparabrisas trasero, espejo plegable eléctrico |
| M31 | — | 20 A amarillo | Luces de marcha atrás |
| M32 | 10 A rojo | Módulo de airbag, THATCHUM – si está presente | |
| M33 | — | 10 A rojo | Sistema de transmisión |
| M34 | 10 A rojo | Asistencia de estacionamiento, módulo de control de aire acondicionado de calefacción, faro de chorro, brújula, cámara trasera, luces de puerta, linterna, relé de calefacción de cabina diésel, ventilador con radio diésel – según el equipamiento | |
| M35 | — | 10 A rojo | Espejos calefactados |
| M36 | — | 20 A amarillo | Fuente de alimentación n.º 3 (panel de instrumentos o consola central) |
| M37 | 10 A rojo | Sistema ABS, control de estabilidad, luz de freno, bomba de combustible | |
| M38 | 25 A natural | Motores de bloqueo/desbloqueo de puertas, motores de bloqueo/desbloqueo de portón trasero |
Los espejos con calefacción, la toma de corriente en el panel de instrumentos inferior y la consola central extraíble en la posición delantera están equipados con fusibles de reinicio automático que solo pueden ser reparados por un distribuidor autorizado. Los asientos ajustables eléctricamente están protegidos por un fusible de 30 A ubicado debajo del asiento del conductor. Las ventanas eléctricas están protegidas por un interruptor automático de 25 A ubicado debajo del tablero de instrumentos cerca de la columna de dirección. En caso de pérdida temporal o permanente de estos sistemas, comuníquese con un distribuidor autorizado para obtener ayuda.
Diagrama de fusibles y relés – Chrysler Voyager
Aplica a vehículos nuevos en los años:
2013, 2014, 2015.
El módulo de potencia totalmente integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Contiene fusibles de cartucho y minifusibles. La etiqueta de identificación de cada elemento puede estar impresa o grabada en el lado interior de la cubierta. Los números dentro de la cubierta del TIPM corresponden a la tabla siguiente.
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
| J1 | 40 A verde | — | Asiento plegable eléctrico |
| J2 | 30 A rosa | — | Módulo de la puerta trasera |
| J3 | 30 A rosa | — | Módulo de las puertas traseras |
| J4 | 25 A natural | — | Nodo de la puerta del conductor |
| J5 | 25 A natural | — | Nodo de la puerta del pasajero |
| J6 | 40 A verde | — | Bomba de frenos antibloqueo/sistema de control de estabilidad |
| J7 | 30 A rosa | — | Válvula de frenos antibloqueo/sistema de control de estabilidad |
| J8 | 40 A verde | — | Asiento con memoria de potencia – si está presente |
| J9 | 40 A verde | Emisiones parciales cero del motor del vehículo/combustible variable – si está presente | |
| J10 | 30 A rosa | Válvula del lavaparabrisas/regulador del colector – si está presente | |
| J11 | 30 A rosa | Módulo de puerta corredera/módulo antirrobo – si está presente | |
| J12 | 30 A rosa | Ventilador trasero HVAC, motor del ventilador del radiador | |
| J13 | 60 A amarillo | — | Consumo de corriente con encendido apagado (IOD) – principal |
| J14 | 40 A verde | — | Calefactor de la ventana trasera |
| J15 | 40 A verde | — | Ventilador delantero |
| J17 | 40 A verde | — | Electroimán del motor de arranque |
| J18 | 20 A azul | — | Módulo de control del sistema de transmisión, rango de transmisión |
| J19 | 60 A amarillo | — | Ventilador del radiador |
| J20 | 30 A rosa | — | Limpiaparabrisas delantero |
| J21 | 20 A azul | — | Lavaparabrisas delantero/trasero |
| J22 | 25 A natural | — | Módulo del techo corredizo |
| M1 | — | 15 A azul | Luz de freno central trasera/interruptor de freno |
| M2 | — | 20 A amarillo | Faros antiniebla delanteros |
| M3 | — | 20 A amarillo | Bloqueo del eje delantero/trasero, motor de la bomba de vacío |
| M4 | — | 10 A rojo | Remolque |
| M5 | — | 25 A natural | Inversor |
| M6 | — | 20 A amarillo | En el punto de alimentación n.º 1 (ACC), sensor de lluvia, encendedor de cigarrillos (salpicadero o consola trasera) |
| M7 | 20 A amarillo | Punto de alimentación n.º 2 (BATT/ACC SELECT) – Asiento central o con consola trasera | |
| M8 | — | 20 A amarillo | Asiento delantero calefactable – si está presente |
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | — | 20 A amarillo | Asiento trasero calefactable – si está presente |
| M10 | 15 A azul | Apagado del encendido – sistema de vídeo, radio satelital, DVD, módulo manos libres, mecanismo universal de apertura de puertas de garaje, bombilla en vacío, módulo de transmisión de vídeo – si está presente | |
| M11 | — | 10 A rojo | Sistema de aire acondicionado |
| M12 | — | 30 A verde | Amplificador/Radio |
| M13 | — | 20 A amarillo | Juego de intermitentes, sirena, módulo de reloj, interruptor multifunción – según el equipamiento |
| M14 | — | 20 A amarillo | Remolque – si está presente |
| M15 | 20 A amarillo | Espejo, juego de intermitentes, interruptor multifunción, monitor de presión de neumáticos, módulo de bujías de encendido – si está presente | |
| M16 | — | 10 A rojo | Módulo de airbag/módulo de clasificación de pasajeros |
| M17 | — | 15 A azul | Luz trasera izquierda/iluminación de matrícula/luces de estacionamiento |
| M18 | — | 15 A azul | Luz trasera derecha/luces de estacionamiento/para conducir |
| M19 | — | 25 A natural | Sistema de transmisión |
| M20 | — | 15 A azul | Iluminación interior del juego de intermitentes, grupo de interruptores, módulo de la columna de dirección, volante de interruptores |
| M21 | — | 20 A amarillo | Sistema de transmisión |
| M22 | — | 10 A rojo | Bocina |
| M23 | — | 10 A rojo | Bocina |
| M24 | — | 25 A natural | Limpiaparabrisas trasero |
| M25 | — | 20 A amarillo | Bomba de combustible, bomba de diésel – si está presente |
| M26 | — | 10 A rojo | Interruptor de alimentación del espejo, interruptor de la ventana del conductor |
| M27 | — | 10 A rojo | Módulo de control inalámbrico, módulo de acceso sin llave |
| M28 | — | 10 A rojo | Sistema de transmisión, módulo de control de la transmisión |
| M29 | — | 10 A rojo | Módulo de clasificación de pasajeros |
| M30 | — | 15 A azul | Módulo del limpiaparabrisas trasero, espejo plegable eléctrico |
| M31 | — | 20 A amarillo | Luces de marcha atrás |
| M32 | — | 10 A rojo | Módulo de airbag, THATCHUM – si está presente |
| M33 | — | 10 A rojo | Sistema de transmisión |
| M34 | 10 A rojo | Asistencia de estacionamiento, módulo de control de calefacción de cabina, lavafaros, brújula, cámara trasera, luces de puerta, linterna, relé de calefacción de cabina diésel, ventilador con radio diésel – según el equipamiento | |
| M35 | — | 10 A rojo | Espejos calefactables |
| M36 | — | 20 A amarillo | Punto de alimentación n.º 3 (salpicadero o consola central) |
| M37 | — | 10 A rojo | Sistema ABS, control de estabilidad, luz de freno, bomba de combustible |
| M38 | — | 25 A natural | Motores de bloqueo/desbloqueo de puertas, motores de bloqueo/desbloqueo de puertas traseras |
| CB1 | – | Interruptor de circuito 25 A | Alimentación de la ventana |
Diagrama de fusibles y relés – Chrysler Voyager
Aplica a vehículos nuevos en los años:
2013, 2014, 2015.
El módulo de potencia totalmente integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Contiene fusibles de cartucho y minifusibles. La etiqueta de identificación de cada elemento puede estar impresa o grabada en el lado interior de la cubierta. Los números dentro de la cubierta del TIPM corresponden a la tabla siguiente.
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
| J1 | 40 A verde | — | Asiento plegable eléctrico |
| J2 | 30 A rosa | — | Módulo de la puerta trasera |
| J3 | 30 A rosa | — | Módulo de las puertas traseras |
| J4 | 25 A natural | — | Nodo de la puerta del conductor |
| J5 | 25 A natural | — | Nodo de la puerta del pasajero |
| J6 | 40 A verde | — | Bomba de frenos antibloqueo/sistema de control de estabilidad |
| J7 | 30 A rosa | — | Válvula de frenos antibloqueo/sistema de control de estabilidad |
| J8 | 40 A verde | — | Asiento con memoria de potencia – si está presente |
| J9 | 40 A verde | Emisiones parciales cero del motor del vehículo/combustible variable – si está presente | |
| J10 | 30 A rosa | Válvula del lavaparabrisas/regulador del colector – si está presente | |
| J11 | 30 A rosa | Módulo de puerta corredera/módulo antirrobo – si está presente | |
| J12 | 30 A rosa | Ventilador trasero HVAC, motor del ventilador del radiador | |
| J13 | 60 A amarillo | — | Consumo de corriente con encendido apagado (IOD) – principal |
| J14 | 40 A verde | — | Desempañador de la ventana trasera |
| J15 | 40 A verde | — | Ventilador delantero |
| J17 | 40 A verde | — | Electroimán del motor de arranque |
| J18 | 20 A azul | — | Módulo de control del sistema de transmisión, rango de transmisión |
| J19 | 60 A amarillo | — | Ventilador del radiador |
| J20 | 30 A rosa | — | Limpiaparabrisas delantero |
| J21 | 20 A azul | — | Lavaparabrisas delantero/trasero |
| J22 | 25 A natural | — | Módulo del techo corredizo |
| M1 | — | 15 A azul | Luz de freno central trasera/interruptor de freno |
| M2 | — | 20 A amarillo | Faros antiniebla delanteros |
| M3 | — | 20 A amarillo | Bloqueo del eje delantero/trasero, motor de la bomba de vacío |
| M4 | — | 10 A rojo | Remolque |
| M5 | — | 25 A natural | Inversor |
| M6 | — | 20 A amarillo | En el punto de alimentación n.º 1 (ACC), sensor de lluvia, encendedor de cigarrillos (salpicadero o consola trasera) |
| M7 | 20 A amarillo | Punto de alimentación n.º 2 (BATT/ACC SELECT) – Asiento central o con consola trasera | |
| M8 | — | 20 A amarillo | Asiento delantero calefactable – si está presente |
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | — | 20 A amarillo | Asiento trasero calefactable – si está presente |
| M10 | 15 A azul | Apagado del encendido – sistema de vídeo, radio satelital, DVD, módulo manos libres, mecanismo universal de apertura de puertas de garaje, bombilla en vacío, módulo de transmisión de vídeo en tiempo real – si está presente | |
| M11 | — | 10 A rojo | Sistema de aire acondicionado |
| M12 | — | 30 A verde | Amplificador/Radio |
| M13 | — | 20 A amarillo | Juego de intermitentes, sirena, módulo de reloj, interruptor multifunción – según el equipamiento |
| M14 | — | 20 A amarillo | Remolque – si está presente |
| M15 | 20 A amarillo | Espejo retrovisor, juego de intermitentes, interruptor multifunción, monitor de presión de neumáticos, módulo de bujías de encendido – si está presente | |
| M16 | — | 10 A rojo | Módulo de airbag/módulo de clasificación de pasajeros |
| M17 | — | 15 A azul | Luz trasera izquierda/iluminación de matrícula/luces de estacionamiento |
| M18 | — | 15 A azul | Luz trasera derecha/luces de estacionamiento/para conducir |
| M19 | — | 25 A natural | Sistema de transmisión |
| M20 | — | 15 A azul | Iluminación interior del juego de intermitentes, grupo de interruptores, módulo de la columna de dirección, volante de interruptores |
| M21 | — | 20 A amarillo | Sistema de transmisión |
| M22 | — | 10 A rojo | Bocina |
| M23 | — | 10 A rojo | Bocina |
| M24 | — | 25 A natural | Limpiaparabrisas trasero |
| M25 | — | 20 A amarillo | Bomba de combustible, bomba de diésel – si está presente |
| M26 | — | 10 A rojo | Interruptor de alimentación del espejo, interruptor de la ventana del conductor |
| M27 | — | 10 A rojo | Módulo de control inalámbrico, módulo de acceso sin llave |
| M28 | — | 10 A rojo | Sistema de transmisión, módulo de control de la transmisión |
| M29 | — | 10 A rojo | Módulo de clasificación de pasajeros |
| M30 | — | 15 A azul | Módulo del limpiaparabrisas trasero, espejo plegable eléctrico |
| M31 | — | 20 A amarillo | Luces de marcha atrás |
| M32 | — | 10 A rojo | Módulo de airbag, THATCHUM – si está presente |
| M33 | — | 10 A rojo | Sistema de transmisión |
| M34 | 10 A rojo | Asistencia de estacionamiento, módulo de control de calefacción de cabina, lavafaros, brújula, cámara trasera, luces de puerta, linterna, relé de calefacción de cabina diésel, ventilador con radio diésel – según el equipamiento | |
| M35 | — | 10 A rojo | Espejos calefactables |
| M36 | — | 20 A amarillo | Punto de alimentación n.º 3 (salpicadero o consola central) |
| M37 | — | 10 A rojo | Sistema ABS, control de estabilidad, luz de freno, bomba de combustible |
| M38 | — | 25 A natural | Motores de bloqueo/desbloqueo de puertas, motores de bloqueo/desbloqueo de puertas traseras |
| CB1 | – | Interruptor de circuito 25 A | Alimentación de la ventana |
Diagrama de fusibles y relés – Chrysler Voyager
Aplica a vehículos nuevos en los años:
2016.
El módulo de potencia totalmente integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Contiene fusibles de cartucho y minifusibles. La etiqueta de identificación de cada elemento puede estar impresa o grabada en el lado interior de la cubierta. Los números dentro de la cubierta del TIPM corresponden a la tabla siguiente.
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
| J1 | 40 A verde | – | Asiento plegable eléctrico |
| J2 | 30 A rosa | – | Módulo de la puerta trasera |
| J3 | 30 A rosa | – | Módulo de las puertas traseras |
| J4 | 25 A transparente | – | Nodo de la puerta del conductor |
| J5 | 25 A transparente | – | Nodo de la puerta del pasajero |
| J6 | 40 A verde | — | Bomba de frenos antibloqueo/sistema de control de estabilidad |
| J7 | 30 A rosa | — | Válvula de frenos antibloqueo/sistema de control de estabilidad |
| J8 | 40 A verde | – | Asiento con memoria de potencia — si está presente |
| J9 | 40 A verde | Emisiones parciales cero del motor del vehículo/combustible variable — si está presente | |
| J10 | 30 A rosa | Válvula del lavaparabrisas/regulador del colector – si está presente | |
| J11 | 30 A rosa | — | Módulo de puerta corredera/módulo antirrobo — si está presente |
| J12 | 30 A rosa | – | Ventilador trasero HVAC, motor del ventilador del radiador |
| J13 | 60 A amarillo | – | Drenaje de corriente con encendido apagado (IOD) – principal |
| J14 | 40 A verde | – | Calefactor de la ventana trasera |
| J15 | 40 A verde | – | Ventilador delantero |
| J17 | 40 A verde | – | Electroimán del motor de arranque |
| J18 | 20 A azul | – | Módulo de control del sistema de transmisión, rango de transmisión |
| J19 | 60 A amarillo | – | Ventilador del radiador |
| J20 | 30 A rosa | – | Limpiaparabrisas delantero |
| J21 | 20 A azul | – | Lavaparabrisas delantero/trasero |
| J22 | 25 A transparente | – | Módulo del techo corredizo |
| M1 | – | 15 A azul | Luz de freno central trasera/interruptor de freno |
| M2 | – | 20 A amarillo | Faros antiniebla delanteros |
| M3 | – | 20 A amarillo | Bloqueo del eje delantero/trasero, motor de la bomba de vacío |
| M5 | – | 25 A transparente | Inversor |
| M6 | 20 A amarillo | En el n.º 1 (ACC), sensor de lluvia, encendedor de cigarrillos (salpicadero o con consola trasera) | |
| M7 | 20 A amarillo | En el n.º 2 (BATT/ACC SELECT) – Asiento central o con consola trasera | |
| M8 | – | 20 A amarillo | Asiento delantero calefactable — si está presente |
| M9 | – | 20 A amarillo | Asiento trasero calefactable — si está presente |
| Cavidad | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M10 | 15 A azul | Consumo de corriente con encendido apagado — sistema de vídeo, radio satelital, DVD, módulo manos libres, mecanismo universal de apertura de puertas de garaje, luz de aspiración, módulo de transmisión de vídeo — si está presente | |
| M11 | – | 10 A rojo | Sistema de aire acondicionado |
| M12 | – | 30 A verde | Amplificador/Radio |
| M13 | 20 A amarillo | Juego de intermitentes, sirena, módulo de reloj, interruptor multifunción – según el equipamiento | |
| M14 | – | 20 A amarillo | Enganche de remolque – si está presente |
| M15 | 20 A amarillo | Espejo retrovisor, juego de intermitentes, interruptor multifunción, monitor de presión de neumáticos, módulo de bujías incandescentes – si está presente | |
| M16 | 10 A rojo | Módulo de airbag/módulo de clasificación de pasajeros | |
| M17 | – | 15 A azul | Luz trasera izquierda/luces de matrícula/luces de estacionamiento |
| M18 | – | 15 A azul | Luz trasera derecha/luces de estacionamiento/luces de conducción |
| M19 | – | 25 A transparente | Sistema de transmisión |
| M20 | 15 A azul | Iluminación interior del juego de intermitentes, grupo de interruptores, módulo de la columna de dirección, volante de interruptores | |
| M21 | – | 20 A amarillo | Sistema de transmisión |
| M22 | – | 10 A rojo | Bocina |
| M23 | – | 10 A rojo | Bocina |
| M24 | – | 25 A transparente | Limpiaparabrisas trasero |
| M25 | – | 20 A amarillo | Bomba de combustible, bomba de diésel — si está presente |
| M26 | – | 10 A rojo | Interruptor de alimentación del espejo, interruptor de la ventana del conductor |
| M27 | — | 10 A rojo | Módulo de control inalámbrico, módulo de acceso sin llave |
| M28 | – | 10 A rojo | Sistema de transmisión, módulo de control de la transmisión |
| M29 | – | 10 A rojo | Módulo de clasificación de pasajeros |
| M30 | – | 15 A azul | Módulo del limpiaparabrisas trasero, espejo plegable eléctrico |
| M31 | – | 20 A amarillo | Luces de marcha atrás |
| M32 | – | 10 A rojo | Módulo de airbag, THATCHUM – si está presente |
| M33 | – | 10 A rojo | Sistema de transmisión |
| M34 | 10 A rojo | Asistencia de estacionamiento, módulo de control de calefacción, lavafaros, brújula, cámara trasera, luces de puerta, linterna, relé de calefacción de cabina diésel, ventilador con radio diésel – según el equipamiento | |
| M35 | – | 10 A rojo | Espejos calefactables |
| M36 | – | 20 A amarillo | En el n.º 3 (salpicadero o con consola central) |
| M37 | — | 10 A rojo | Sistema ABS, control de estabilidad, luz de freno, bomba de combustible |
| M38 | — | 25 A transparente | Motores de bloqueo/desbloqueo de puertas, motores de bloqueo/desbloqueo de puertas traseras |
| CB1 | – | Interruptor de circuito 25 A | Alimentación de la ventana |
Acerca del Chrysler Voyager (1995-2016)
El Chrysler Voyager, fabricado entre 1995 y 2016, es un popular monovolumen que ofrece una solución cómoda y espaciosa para familias y viajes. Este modelo es conocido por su fiabilidad y versatilidad, ofreciendo diversas opciones de motorización, incluyendo motores de gasolina y diésel. A lo largo de los años, el Voyager ha evolucionado para ofrecer tecnologías modernas y comodidad, manteniendo su robustez y practicidad características. El interior está diseñado para proporcionar amplio espacio tanto para pasajeros como para equipaje, lo que lo convierte en un vehículo ideal tanto para viajes largos como para el uso diario.
Diagrama de la caja de fusibles del Chrysler Voyager
Esta página muestra el diagrama de la caja de fusibles del Chrysler Voyager, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La ubicación típica de la caja de fusibles en este modelo es debajo del capó y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y funciones.
